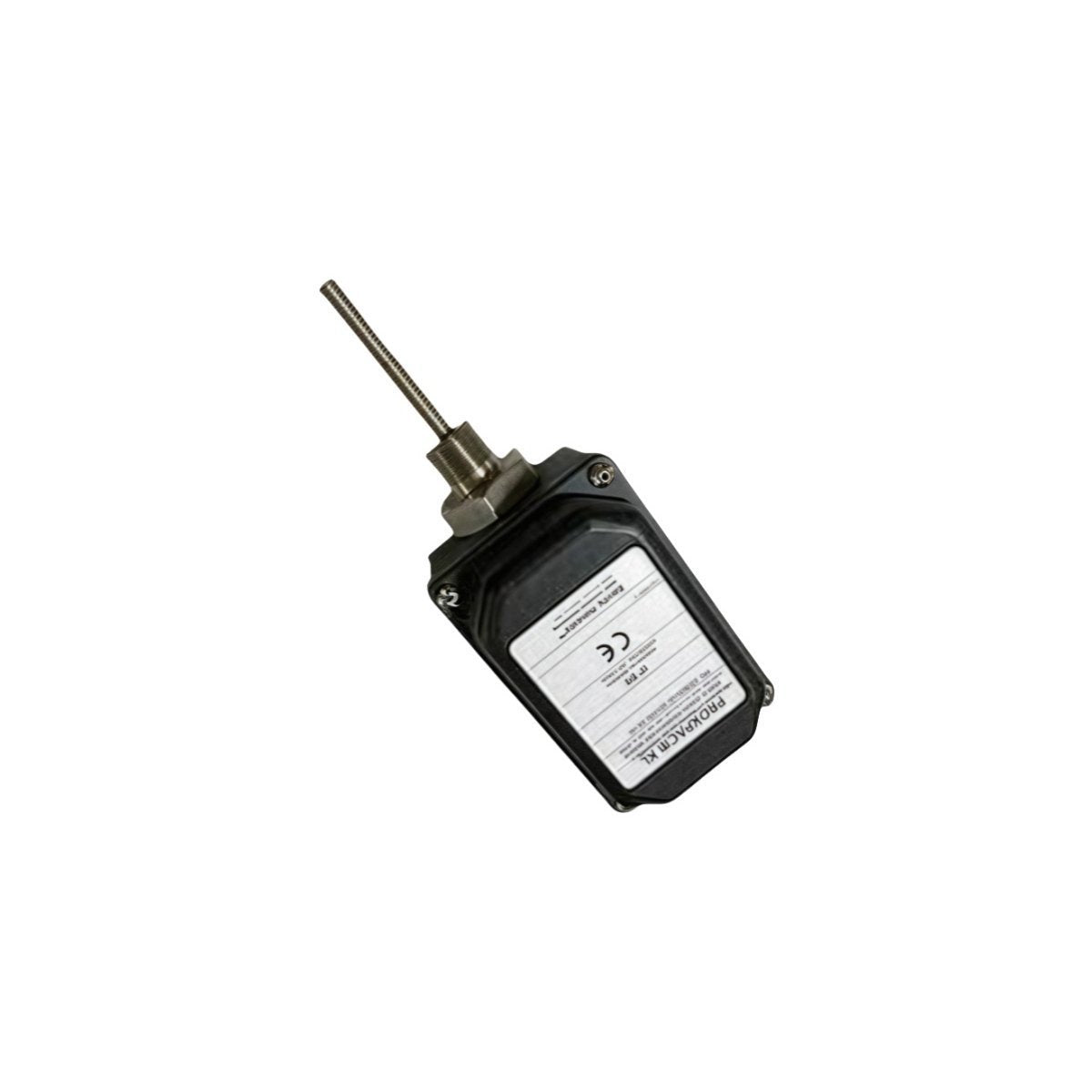

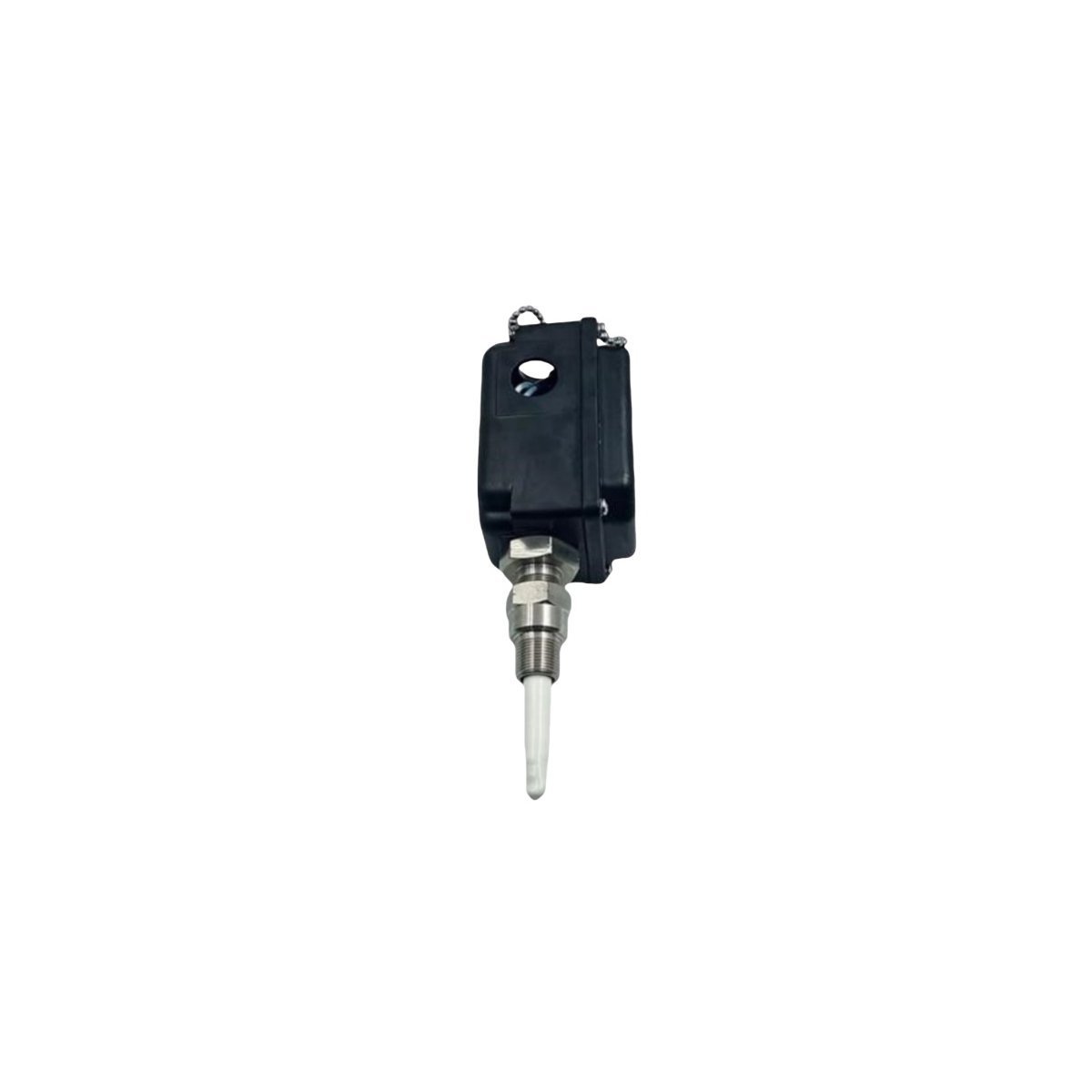

يُعد Bently Nevada 330881-28-05-080-00-02، والمُدرج أيضًا تحت اسم 330881 Proximity Transducer، بمثابة محوّل الإزاحة بالتقارب الأساسي من طراز PROXPAC XL المستخدم لتنفيذ مراقبة إزاحة العمود والاهتزاز دون اتصال عبر منصات حماية الآلات.

مصفوفة لاحقة النموذج

يحدد المعرف 330881-28-05-080-00-02 معلمات التكوين الفيزيائية والكهربائية التالية: قطر طرف المجس 8 ملم، سن اللولب 3/8-24 UNF، طول الكابل 8.0 متر، وإنهاء صناعي قياسي. تدمج هذه الوحدة إلكترونيات الاستشعار Proximitor مباشرة مع المجس، مما يلغي الحاجة إلى غطاء منفصل لتكييف الإشارة.

مواصفات الأجهزة

المراقبة الميكانيكية وتحويل تيار إيدي

يُحدد الأداء الأمثل للنظام من خلال القياس الدقيق لمجسات تيار إيدي مقابل الأعمدة الدوارة. لضمان بيانات ديناميكيات الدوار الدقيقة، يجب تركيب المحول لتحقيق جهد فجوة اسمي يبلغ -10 فولت تيار مستمر. يؤثر الانحراف عن هذا الهدف على خطية إشارة الخرج. علاوة على ذلك، يجب تطبيق قمع التداخل عبر الحفاظ على مسافة فيزيائية دنيا بين المجسات المتجاورة لتجنب التداخل بين المجالات الكهرومغناطيسية عالية التردد.

## معلومات الطلب

• 1x 330881-28-05-080-00-02 محول PROXPAC XL

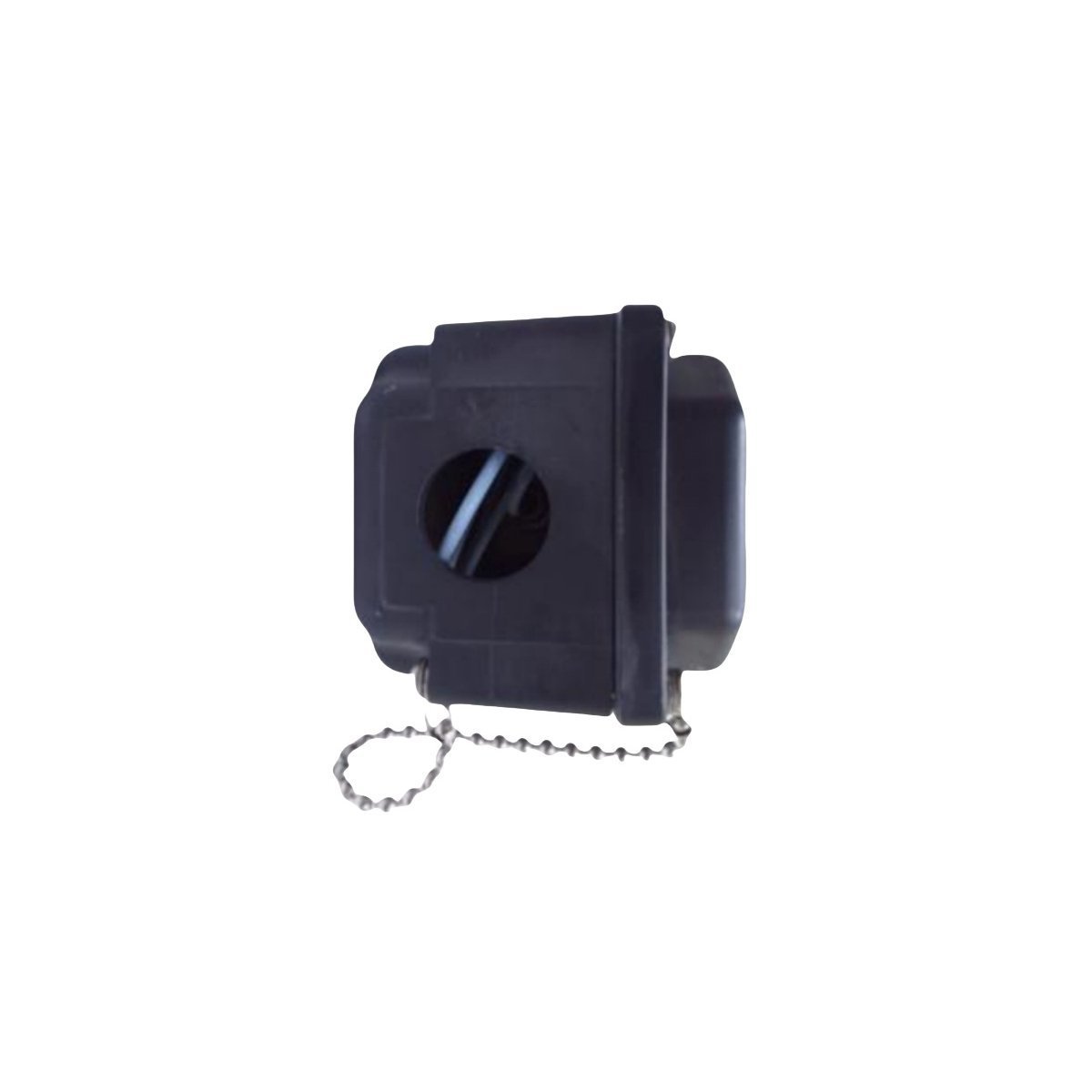

• 1x غطاء موصل واقي

• 1x دليل فني للتركيب

• 1x ورقة بيانات التحقق من المعايرة

إرشادات التركيب الميداني

• الواجهة الميكانيكية: تأكد من أن قاعدة التثبيت محفورة ومُسننة بشكل عمودي على خط محور العمود لمنع أخطاء الانحياز الزاوي.

• بروتوكول عزم الدوران: أحكم ربط صمولة التثبيت إلى 5.1 نيوتن متر (45 رطل بوصة) لضمان الاستقرار الميكانيكي. قد يتسبب عزم الدوران الزائد في تشوه السنون.

• حماية الكابل: احمِ الكابل المحوري المدمج من التآكل الميكانيكي وحافظ على نصف قطر انحناء أدنى يبلغ 25 ملم لمنع إجهاد الموصل المركزي.

• التأريض: ثبت غلاف المجس بهيكل الآلة. تأكد من أن درع الإشارة معزول عن أرضية الآلة عند نقطة الإنهاء لمنع حقن الضوضاء.

الأسئلة الشائعة

• هل يمكن تقصير الكابل المدمج في الميدان؟ لا، يتم معايرة النظام لطول كابل محدد؛ قص الكابل أو تمديده يغير بشكل دائم الممانعة والدقة.

• ما هو متطلب مادة الهدف؟ يتم تحسين المعايرة لصلب AISI 4140؛ قياس المواد الموصلة الأخرى سيؤدي إلى أخطاء في القياس.

• كيف يتم حماية المجس من الصدمات؟ طرف PPS مقاوم للمواد الكيميائية ولكنه حساس للقوة الميكانيكية؛ تأكد من سحب المجس بالكامل أثناء الصيانة.

• هل يمكن تبديل هذا المحول أثناء التشغيل؟ لا، يجب فصل طاقة النظام عند كتلة الطرف قبل إزالة الجهاز لمنع تلف الدائرة.

• ماذا يحدث إذا لامس طرف المجس الهدف؟ تلف محتمل للطرف وفقدان دائم لخطية الإشارة بسبب التشوه الميكانيكي.

• هل الجهاز مناسب للبيئات المتفجرة؟ نعم، عند تركيبه وفقًا لرسومات التحكم من Bently Nevada للتشغيل الآمن جوهريًا.

• كيف يتم التعامل مع قص الإشارة؟ إذا تجاوزت الفجوة النطاق الخطي، فإن إشارة الخرج ستتشبع عند قضيب إمداد الطاقة.

• لماذا تعتبر فجوة -10 فولت تيار مستمر ضرورية؟ إنها تركز نقطة التشغيل ضمن منطقة الاستجابة الخطية للمحول للحصول على أقصى نطاق ديناميكي.
