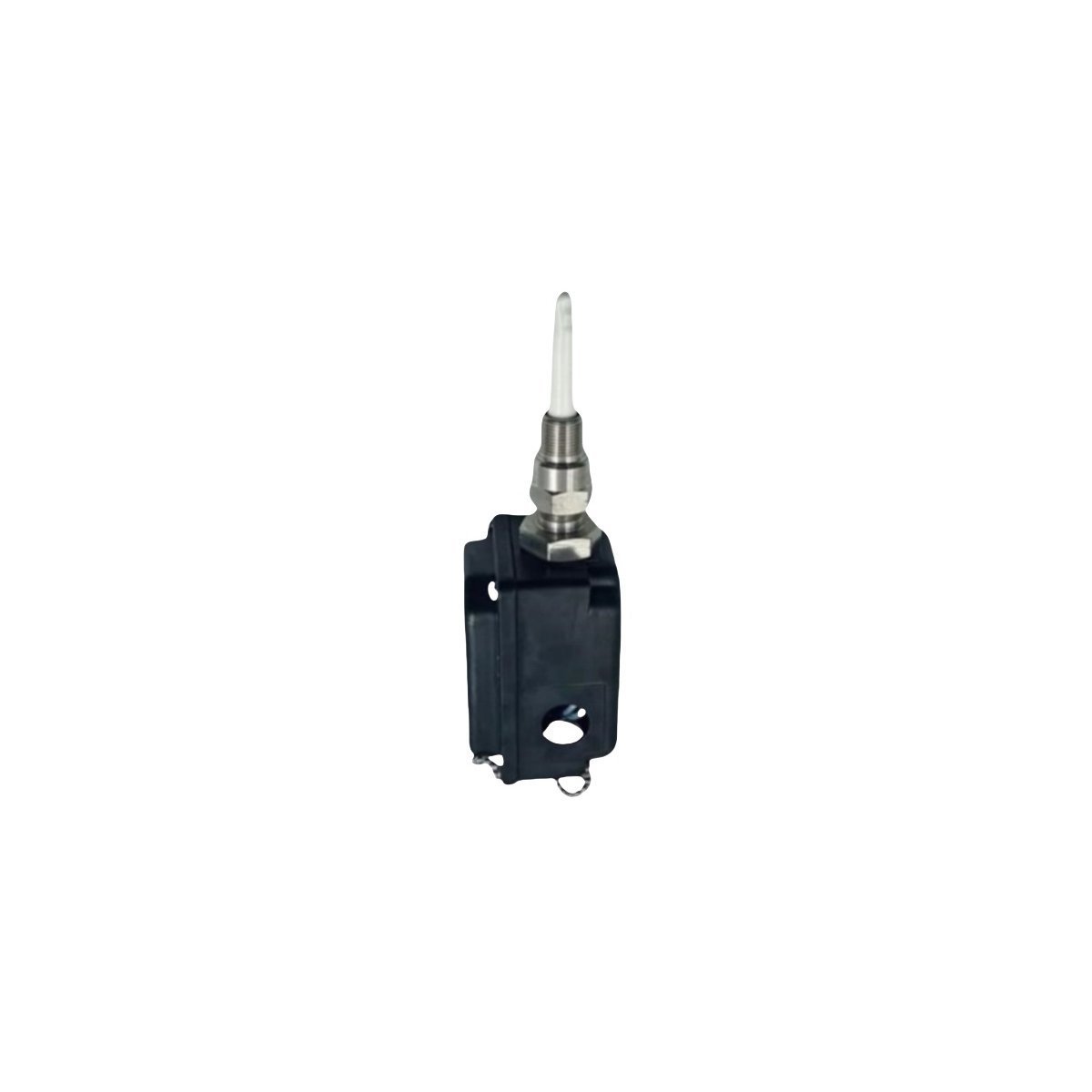

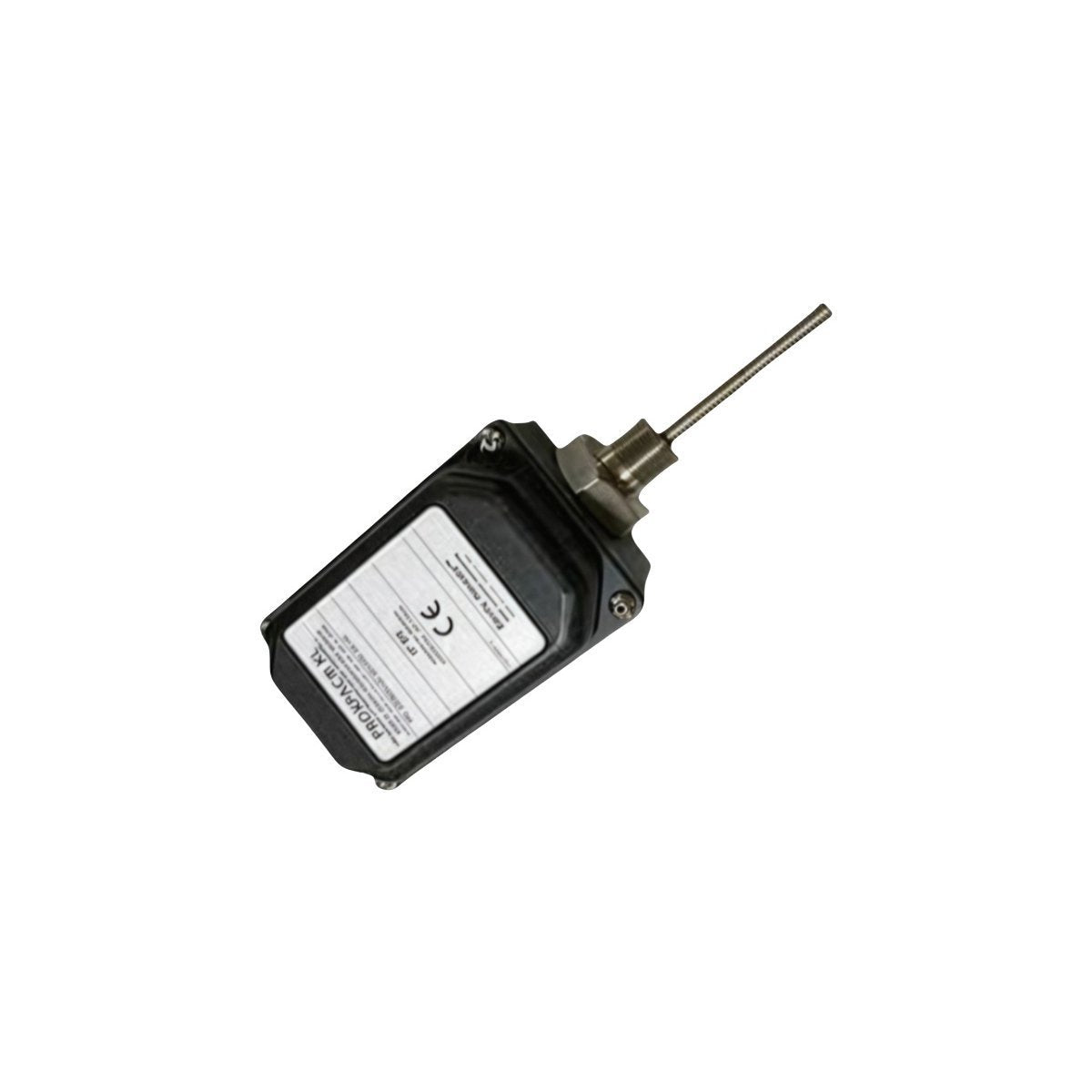

330881-28-04-070-03-02 محوّل التقارب من سلسلة PROXPAC XL من Bently Nevada
330881-28-04-070-03-02 محوّل التقارب من سلسلة PROXPAC XL من Bently Nevada
330881-28-04-070-03-02 محوّل التقارب من سلسلة PROXPAC XL من Bently Nevada
Bently Nevada

330881-28-04-070-03-02 محوّل التقارب من سلسلة PROXPAC XL من Bently Nevada

SKU: 330881-28-04-070-03-02
Categories : بنتلي نيفادا
In Stock
  • الأبعاد: 310 مم × 280 مم × 150 مم
  • بلد المنشأ: USA
  • الدفع: تحويل بنكي، ويسترن يونيون
  • ميناء الشحن: شيامن

اطلب عرض سعر
Categories : بنتلي نيفادا, كل المنتجات, مستشعر بنتلي نيفادا
Tags : Bently Nevada 3300 XL, PROXPAC XL Proximity Transducer
1 years warranty
Delivery time: 3-7 business days
Free 30 days return

Help

If you have any questions, you are always welcome to contact us. We'll get back to you as soon as possible, withing 24 hours on weekdays.

Customer service

All questions about your order, return and delivery must be sent to our customer service team by e-mail at yourstore@yourdomain.com

Sale & Press

If you are interested in selling our products, need more information about our brand or wish to make a collaboration, please contact us at press@yourdomain.com

تم تكوين Bently Nevada 330881-28-04-070-03-02 (محول القرب 330881) لتتبع إزاحة العمود بدون تلامس والاهتزاز الديناميكي في أنظمة حماية الماكينات، ويوفر تنفيذًا فيزيائيًا/كهربائيًا مباشرًا. يدمج الجهاز مسبار تيار إيدي 8 ملم، وكابل تمديد، ومستشعر Proximitor داخل مجموعة هيكل واحد قوي ومقاوم للعوامل الجوية لتوليد إشارات تناظرية عالية التردد متناسبة مع معلمات المسافة الثابتة والديناميكية.

تقييم تسمية اللاحقة

  • 330881: مجموعة محول القرب PROXPAC XL مع مستشعر 8 ملم.

  • -28: تركيب أنبوب 3/4-14 NPT، مادة هيكل إيبوكسي مقوى بالزجاج.

  • -04: خيار سن غلاف المسبار يحدد 3/8-24 UNF.

  • -070: خيار طول الغلاف الكلي غير المسنن يحدد 7.0 بوصات.

  • -03: خيار طول النظام الكلي يحدد 5.0 متر (16.4 قدم) مع معايير تثبيت DIN rail.

  • -02: خيار موافقة الوكالة يحدد معلمات الأمان الذاتي ATEX/IECEx والمنطقة 2 غير القابلة للاشتعال.

معلمات أداء الأجهزة

المعلمة المواصفات
الموديل 330881-28-04-070-03-02
العلامة التجارية Bently Nevada
المنشأ الولايات المتحدة الأمريكية
حساسية عامل القياس 7.87 فولت/ملم (200 ملي فولت/ميل) اسمياً
النطاق الخطي 2.0 ملم (80 ميل) اسمياً بدءًا من 0.25 ملم (10 ميل)
الطول الكلي للنظام 5.0 متر شبكة متطابقة
منافذ الهيكل الخارجية مدخل أنبوب 3/4-14 NPT
سن غلاف المسبار 3/8-24 UNF
درجة حرارة التشغيل -35 درجة مئوية إلى +85 درجة مئوية (الهيكل والإلكترونيات)
استهلاك الطاقة نطاق جهد الدخل -18 فولت تيار مستمر إلى -24 فولت تيار مستمر عند 12 مللي أمبير كحد أقصى
الوزن 1.85 كجم
أبعاد الشحن 310 ملم × 280 ملم × 150 ملم

قياس ومسبار تيار إيدي والتحقق منه

تقوم مجموعة Proximitor الداخلية بتنظيم خرج التردد اللاسلكي عالي التردد لدفع وجه المستشعر 8 ملم، مما يؤسس تنسيق قياس دقيق لمسبار تيار إيدي. يتطلب التشغيل في الموقع هدفًا للتحقق من جهد الفجوة بمقدار -10 فولت تيار مستمر (+/-0.5 فولت تيار مستمر) يمثل نقطة المنتصف لمغلف المعايرة الخطي. يعزل هذا المرجع الكهربائي المستمر انحرافات ديناميكية الدوار بدون اتصال ميكانيكي بينما تحافظ ملفات الحماية الداخلية على كبح التداخل المتبادل دون عتبات مستوى الضوضاء عندما تتشارك الأغلفة المتطابقة هيكل دعم مشترك.

بيان شحن المكونات

  • وحدة محول Bently Nevada 330881 PROXPAC XL مدمجة (1)

  • مسبار قرب مسبق التركيب 8 ملم مع هيكل كابلات متطابق داخلي 5.0 متر (1)

  • دعامتا تثبيت داخليتان لثبات التعديل الميكانيكي (2)

  • طبقة حشية سيليكون مانعة للماء لواجهة الغلاف الخارجي (1)

إرشادات التركيب الميكانيكي وتوصيل الكابلات

  • قم بتركيب غلاف الإيبوكسي الرئيسي المقوى بالزجاج على هيكل الماكينة باستخدام إطارات دعم صلبة لمنع الرنين الهيكلي من تجاوز ملفات الاهتزاز الهدف الحقيقية.

  • اضبط موضع مسبار 3/8-24 UNF الداخلي مع مراقبة الجهد الكهربائي باستخدام مقياس متعدد رقمي حتى يتتبع الخرج إحداثي التحقق من الفجوة المحدد -10 فولت تيار مستمر.

  • قم بتثبيت جميع تركيبات الأنابيب الخارجية 3/4-14 NPT على عمق قياسي للحفاظ على تصنيف الحماية IP66 ضد التعرض للسوائل البيئية.
