330881-16-08-095-06-02 محوّل تقارب من سلسلة Bently Nevada PROXPAC XL

SKU: 330881-16-08-095-06-02
Categories : بنتلي نيفادا
In Stock
  • الأبعاد: 340 ملم × 290 ملم × 170 ملم
  • بلد المنشأ: USA
  • الدفع: تحويل بنكي، ويسترن يونيون
  • ميناء الشحن: شيامن

اطلب عرض سعر
Categories : بنتلي نيفادا, كل المنتجات, مستشعر بنتلي نيفادا
Tags : Bently Nevada 3300 XL, PROXPAC XL Proximity Transducer
1 years warranty
Delivery time: 3-7 business days
Free 30 days return

Help

If you have any questions, you are always welcome to contact us. We'll get back to you as soon as possible, withing 24 hours on weekdays.

Customer service

All questions about your order, return and delivery must be sent to our customer service team by e-mail at yourstore@yourdomain.com

Sale & Press

If you are interested in selling our products, need more information about our brand or wish to make a collaboration, please contact us at press@yourdomain.com

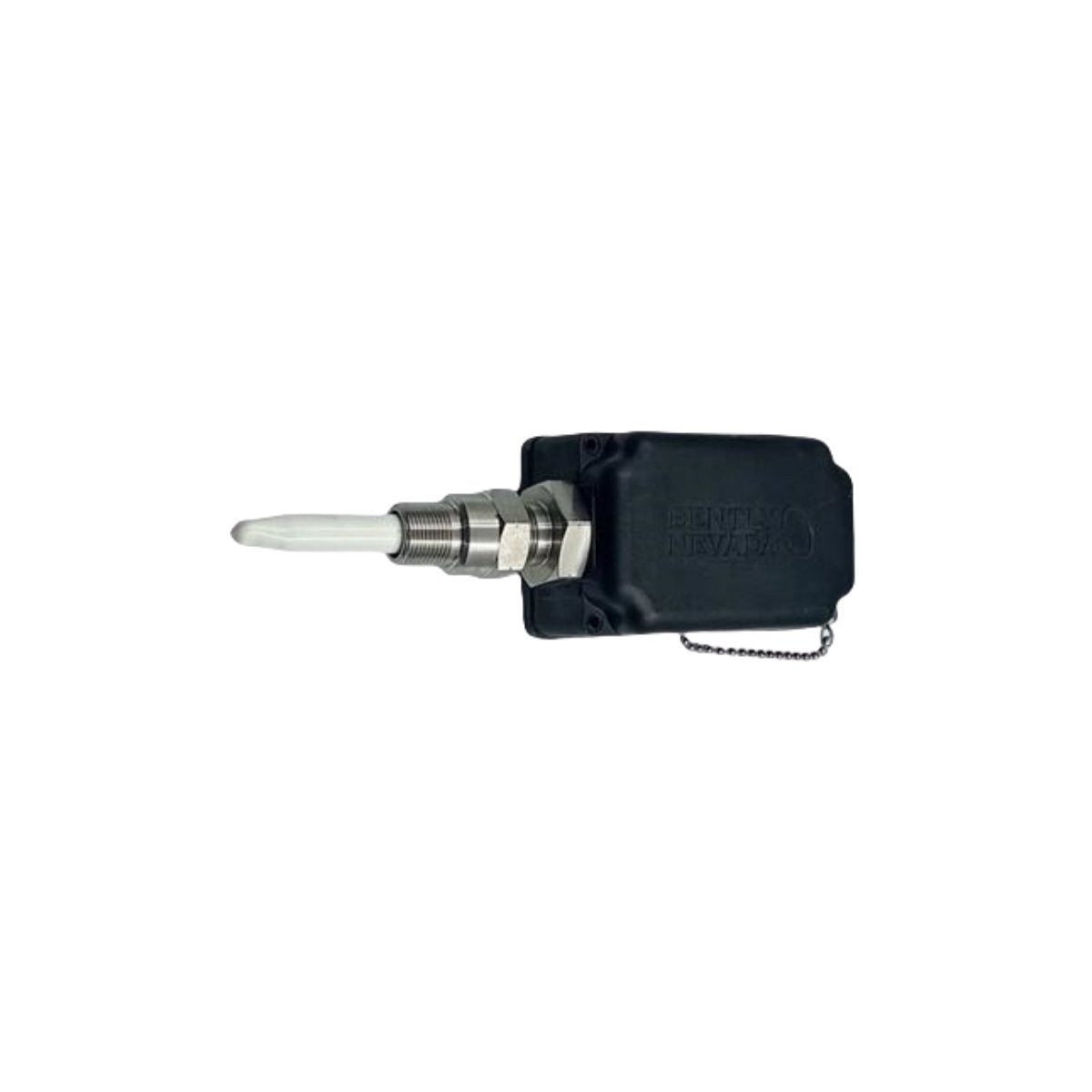

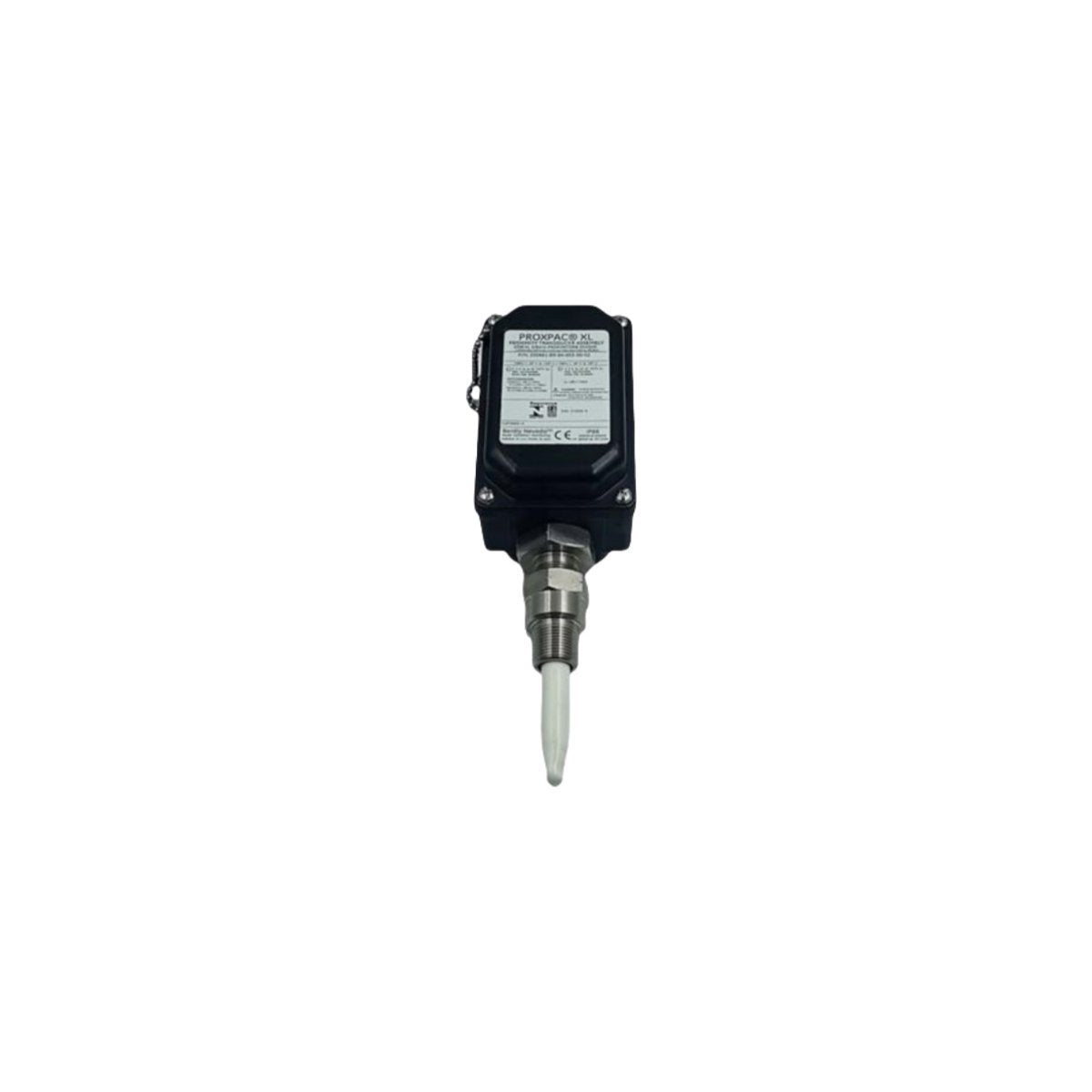

تم تكوين Bently Nevada 330881-16-08-095-06-02 (330881 محول تقارب) لتتبع إزاحة العمود بدون تلامس والاهتزاز الديناميكي في أنظمة حماية الآلات، ويوفر تنفيذًا ميكانيكيًا/كهربائيًا مباشرًا. يضم الجهاز طرف استشعار مسبار دوار 8 مم، وقطعة كابل تمديد، ولوحة استشعار تقارب مدمجة داخل وحدة احتواء هيكلية واحدة لإخراج منحنيات جهد تناظري مستمرة تتناسب مع فجوة هدف العمود.

مصفوفة تكوين لاحقة النموذج

  • 330881: طراز قاعدة مجموعة محول التقارب PROXPAC XL.

  • -16: تركيبات مجاري 3/4-14 NPT، مادة غلاف بوليفينيلين سلفيد (PPS).

  • -08: خيار سن علبة المسبار يحدد سن 3/8-24 UNF.

  • -095: خيار طول العلبة الكلي غير الملولب يحدد 9.5 بوصة.

  • -06: خيار طول النظام الكلي يحدد 9.0 م (29.5 قدم) مع معلمات تركيب على سكة DIN.

  • -02: خيار موافقة الوكالة يحدد مقاييس التشغيل الآمن جوهريًا ومنطقة 2 غير المسببة للاشتعال وفقًا لمعايير ATEX/IECEx.

مصفوفة المعلمات الفنية

المعلمة المواصفات
النموذج 330881-16-08-095-06-02
العلامة التجارية Bently Nevada
الأصل الولايات المتحدة الأمريكية
حساسية معامل القياس 7.87 فولت/مم (200 ملي فولت/مل) اسمي
المدى الخطي 2.0 مم (80 ميل) اسمي بدءًا من 0.25 مم (10 ميل)
الطول الكلي للنظام 9.0 م مطابقة داخلية معايرة
منافذ الغلاف الخارجي مدخلان لمجاري 3/4-14 NPT
سن علبة المسبار 3/8-24 UNF
درجة حرارة التشغيل -35 درجة مئوية إلى +85 درجة مئوية (حدود بيئة الغلاف)
استهلاك الطاقة مدى جهد الإمداد -18 فولت تيار مستمر إلى -24 فولت تيار مستمر بحد أقصى 12 ملي أمبير
الوزن 2.10 كجم
أبعاد الشحن 340 مم × 290 مم × 170 مم

تحليل مقياس مسبار التيار الدوامي وديناميكيات الدوار

تقوم وحدة الدائرة الداخلية بتحويل الإثارات عالية التردد من طرف 8 مم إلى مصفوفة جهد مستمرة، مما يؤسس مقياسًا محددًا لمقياس مسبار التيار الدوامي. يتطلب التحقق من التشغيل ضبط موضع الهدف لتحقيق هدف تحقق جهد فجوة يبلغ -10 فولت تيار مستمر، مطابقًا لنقطة المنتصف لمدى التتبع الخطي البالغ 2.0 مم. هذه المعلمات الأساسية مطلوبة لعزل تقلبات العمود الحقيقية أثناء أحداث ديناميكيات الدوار الحرجة بينما تحافظ تكوينات العزل المدمجة على قمع التداخل في بيئات المصفوفات متعددة الغلاف.

قائمة تفصيل الشحن

  • مجموعة واحدة (1) من محول Bently Nevada 330881 PROXPAC XL المدمج

  • مسبار تقارب واحد (1) مثبت مسبقًا 8 مم مع وصلة كابل معايرة داخلية 9.0 م

  • لوحتا قفل داخليتان (2) لتثبيت الكم الميكانيكي

  • ملف تعريف ختم غلاف بيئي سيليكوني متخصص (1)

إرشادات التركيب الميكانيكي والكابلات

  • قم بتركيب هيكل قاعدة غلاف PPS الخارجي على سطح هيكلي مشطب مسطح باستخدام كتل محول صلبة لمنع الرنين الهيكلي المحلي من تحيز قياسات المستشعر الداخلي.

  • اضبط العمق المادي لجسم المسبار 3/8-24 UNF أثناء قراءة معلمات الإخراج عبر مقياس فولتميتر رقمي خارجي حتى تسجل الحلقة إحداثي التحقق من الفجوة القياسي -10 فولت تيار مستمر.

  • قم بتأمين جميع واجهات مجاري 3/4-14 NPT الخارجية بموانع تسرب الخيوط القياسية للتحقق من ختم حدود بيئي كامل ضد تسرب الرطوبة الصناعية.
