يعمل Bently Nevada 330878-90-00 كمستشعر تقارب أساسي 330878-90-00 يُستخدم لتنفيذ تحويل الإزاحة الفيزيائية وتتبع القرب عبر منصات نظام 3300.

مصفوفة بادئة تعريف الأجهزة

• 330878: مؤشر القاعدة الأساسية للأجهزة الإلكترونية لمراحل تكييف محول القرب 50 ملم.

• 90: خيار مسار نظام الحلقة المعاير الذي تم تكوينه لطول نظام 9.0 أمتار (29.5 قدمًا) ضمن البنية التحتية للتركيب على اللوحة.

• 00: تصنيف أجهزة المصنع الذي يشير إلى أن موافقات وكالة المناطق الخطرة المحلية غير مطلوبة.

مصفوفة معلمات الأجهزة

معايرة نظام المحول وديناميكيات الدوار

تتحكم دائرة التشغيل في تكوينات معايرة مسبار التيارات الدوامة عالية التردد عند مراقبة الأعمدة الميكانيكية الكبيرة. أثناء التحقق الثابت، يحدد موظفو الموقع صحة جهد الفجوة (أهداف -10 فولت تيار مستمر) عند شرائط الطرف لضمان تتبع طرف المستشعر داخل غلافه الخطي الأساسي. يتتبع هذا الإطار الإلكتروني شذوذات ديناميكيات الدوار الديناميكية عبر نطاق ترددي ديناميكي يبلغ 10 كيلو هرتز، باستخدام حدود التدريع الفيزيائي لفرض قمع التداخل بين مسارات المحول المتجاورة.

محتويات العبوة

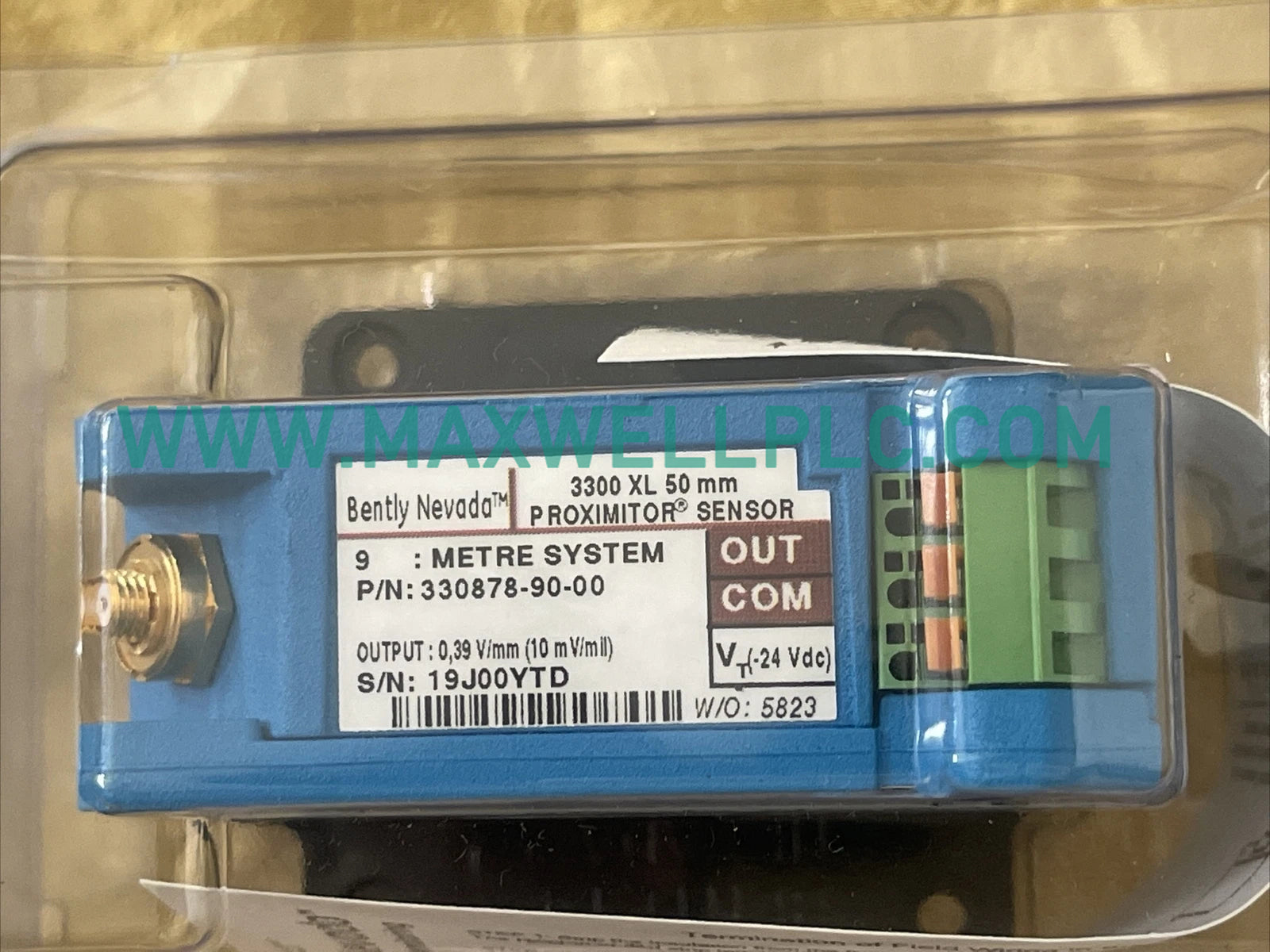

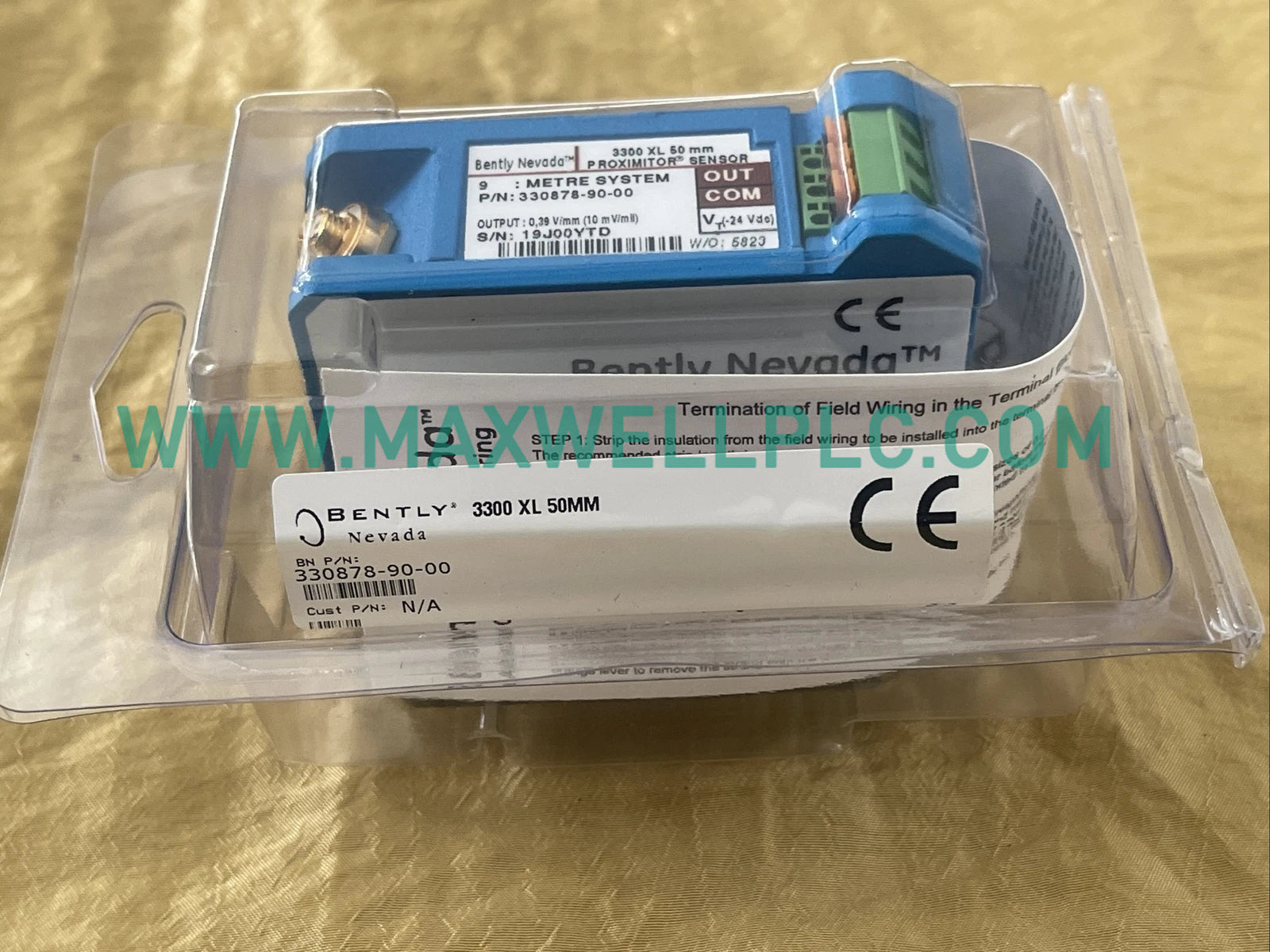

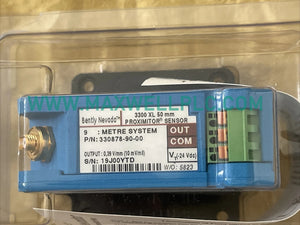

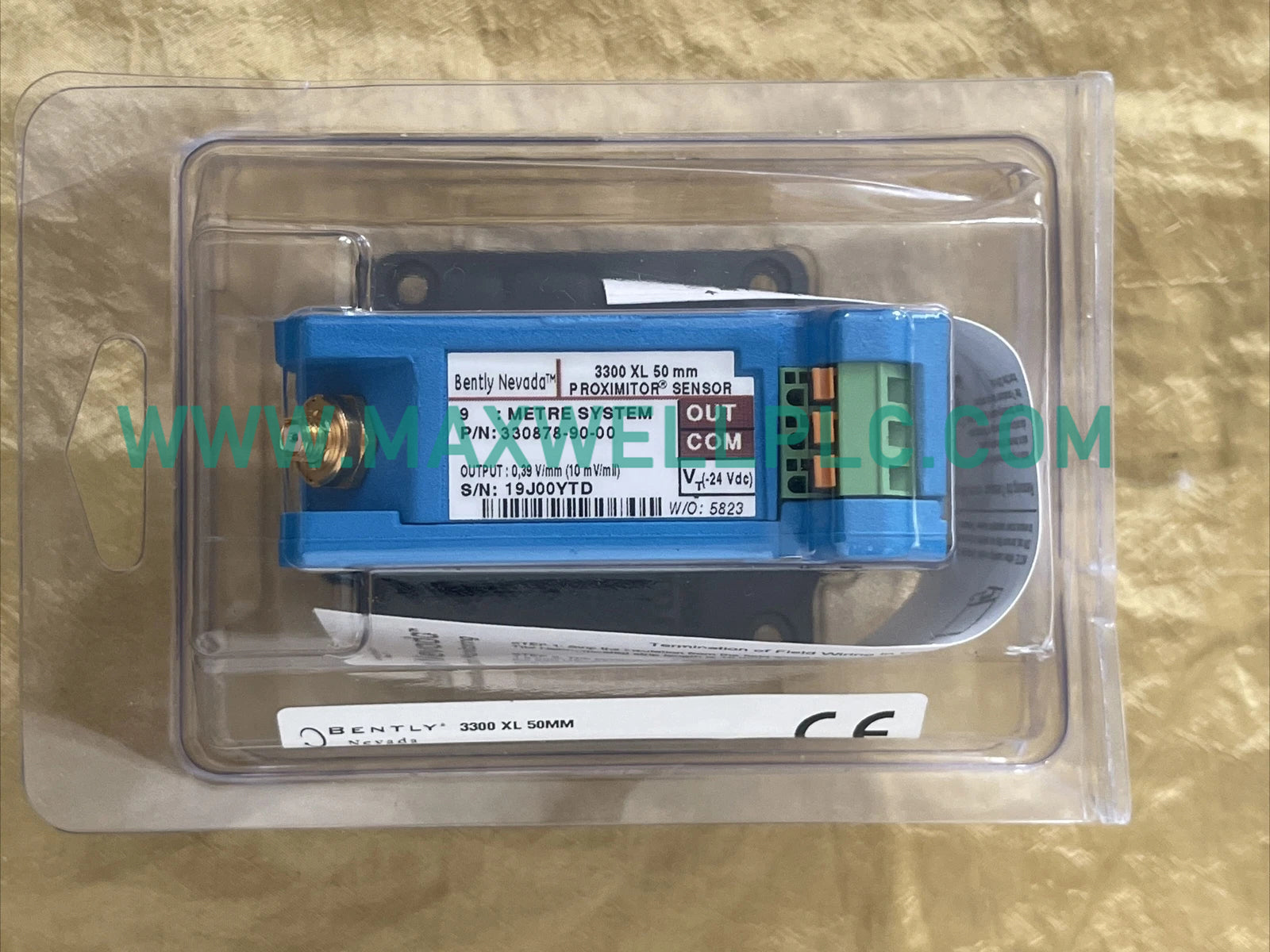

• 1 مستشعر تقارب Bently Nevada 330878-90-00 50 ملم

• 1 غطاء غبار طرفي محوري

قواعد تحديد موضع التثبيت وتدريع الطرف

تصميم لوحة اللوحة الخلفية

• قم بتثبيت قاعدة الهيكل الألومنيوم مباشرة على لوحة مسطحة أو شريط إطار خزانة داخلي.

• تأكد من أن المسافات الواضحة الهيكلية تسمح لخطوط التمديد المطابقة بطول 9.0 أمتار بالاستقرار دون انحناءات ميكانيكية ضيقة.

تصميم الاتصال المحوري

• قم بتوصيل خط المسبار من جانب الحقل مباشرة بالمنفذ الأنثوي المحوري المصغر، وشد قفل الحلقة الصلبة.

• قم بتوجيه سلك الإشارة التناظرية ثلاثي الأسلاك عبر مسارات مجرى مستقلة مؤرضة لحماية أداء الحلقة.

الأسئلة الشائعة حول الأداء الهيكلي

• هل يدعم هذا التكوين المحدد لمستشعر التقارب 50 ملم التبديل السريع تحت تنفيذ الحلقة الحية؟

  لا، سلوكيات التبديل السريع غير مدعومة بشكل صارم؛ قم بإلغاء تنشيط جهد الإثارة الخارجي -24 فولت تيار مستمر قبل فك أو سحب أسلاك الطرف.

• ما هو التعديل الإلكتروني المحدد الذي يحدث إذا تجاوز ناقل الطاقة عتبة -24 فولت تيار مستمر +/- 10% الاسمية؟

  تؤدي انحرافات الجهد خارج حد الأساس إلى تعطيل منظمات الجهد الداخلية، مما يغير معلمات المعايرة ويقلل من مؤشرات الدقة.

• كيف تؤثر عدم تطابقات طول النظام على أداء معايرة مسبار التيارات الدوامة؟

  يعتمد المذبذب الداخلي على مساحة مقاومة ثابتة؛ يؤدي استخدام خطوط أخرى غير طول النظام المحدد البالغ 9.0 أمتار إلى انجراف التعيين الهيكلي.

• ما هي المعلمات الفيزيائية الكلية التي تحد من حسابات الكتلة غير المعبأة لبيانات الشحن؟

  يظهر المكون مقياس وزن صافٍ للأجهزة يبلغ 0.22 كجم ضمن ملف تعريف تعبئة يبلغ 8 × 6 × 6.5 سم.

• لماذا يجب تنفيذ التحقق من جهد الفجوة (أهداف -10 فولت تيار مستمر) أثناء المحاذاة الميكانيكية؟

  يحدد هذا الجهد المرجعي المركز المكاني للمنطقة الخطية، مما يضمن أقصى تتبع لنطاق الإشارة الديناميكي الإيجابي والسلبي.

• هل يغير اختيار خيار الموافقة 00 حدود التشغيل الحرارية للجهاز؟

  لا، تحافظ الدائرة الداخلية على المعلمات الهيكلية الكاملة عبر نافذة حرارية تشغيلية تتراوح من -40 إلى +120 درجة مئوية بغض النظر عن الموافقات.

• ما هو المسار الهيكلي الذي يضمن قمعًا كافيًا للتداخل بين وحدات التشغيل المتقاربة؟

  يعمل الغلاف الألومنيوم المتكامل كدرع فاراداي، والذي يجب أن يتصل بشكل نظيف بأرض اللوحة لمنع التداخل الكهرومغناطيسي.

• ما هي العتبة الديناميكية القصوى التي تحد مسار ترجمة بيانات الاهتزاز عالية التردد؟

  تتميز مجموعة التكييف الداخلية بمسار فلتر تردد مسطح يتتبع التغيرات السريعة في الآلات حتى 10 كيلو هرتز.
