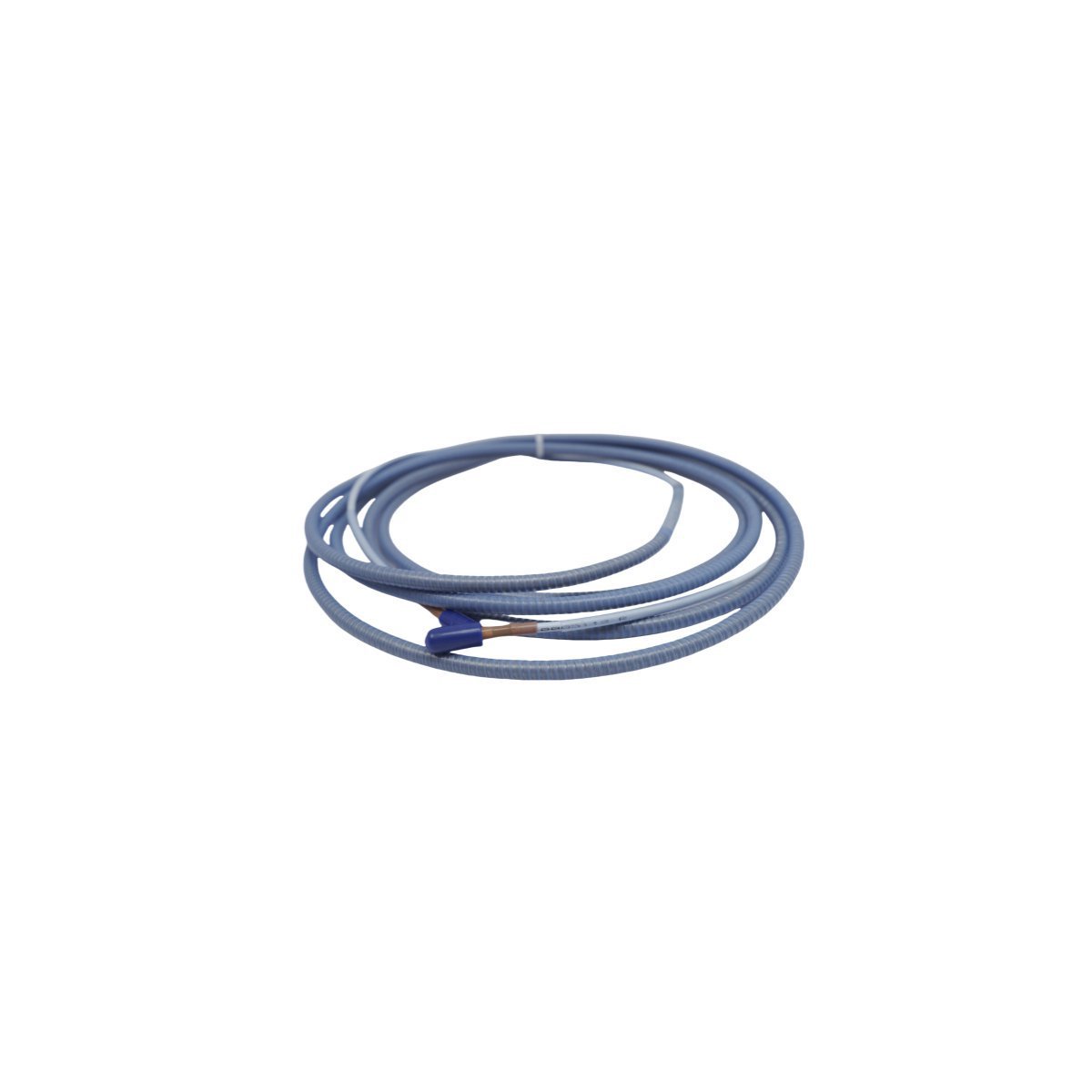

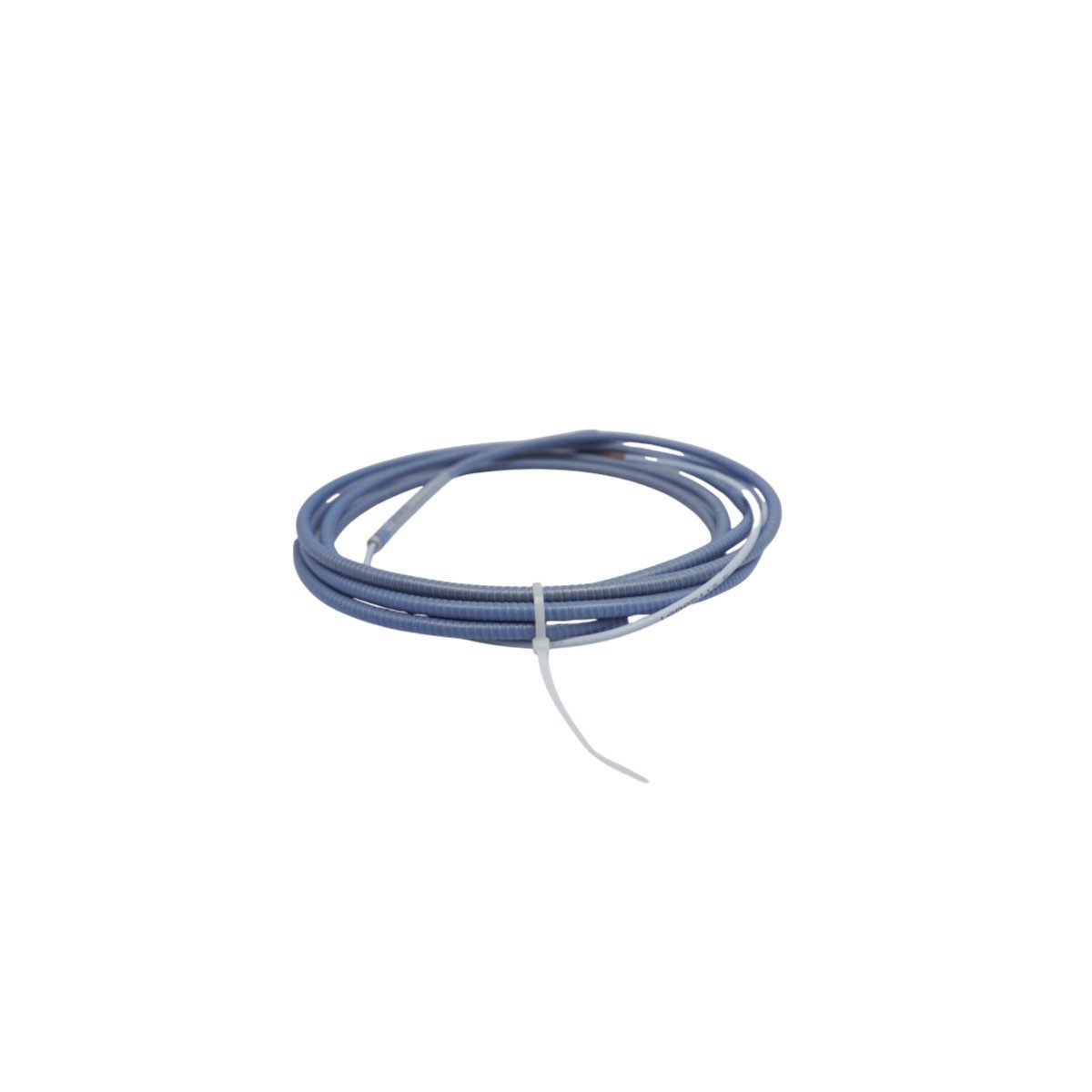

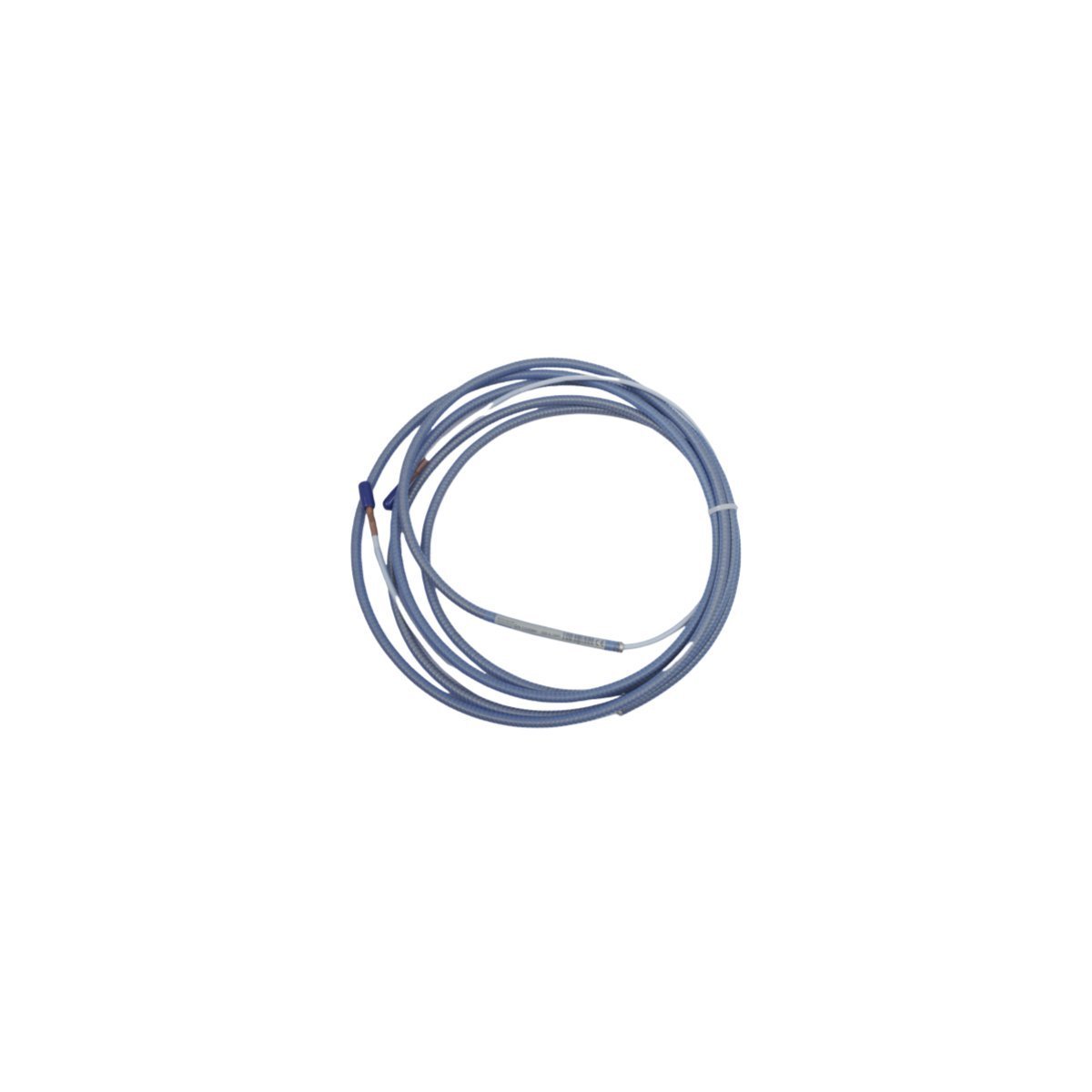

تم تكوينه لنقل الإشارات عالية التردد في أنظمة المراقبة 3300 XL NSv، يوفر كابل التمديد Bently Nevada 330877-040-37-00 (330877-040-37-00) استمرارية كهربائية مادية مباشرة بين مسبار التقارب ومستشعر Proximitor.

تحليل لاحقة النموذج

يشير رقم الجزء 330877-040-37-00 إلى تهيئة الأجهزة التالية:

• 330877: تجميع كابل التمديد 3300 XL NSv.

• 040: إجمالي طول النظام 4.0 أمتار.

• 37: تجميع موصل قياسي مع حماية إضافية للكابل.

• 00: لا توجد خيارات موافقة من الوكالة.

مواصفات الأجهزة

ديناميكيات الدوار وسلامة الإشارة

تعتمد منصة 3300 XL NSv على مقياس مسبار التيار الدوامي الدقيق لضمان قياسات الإزاحة الخطية. تم تصميم كابل 330877-040-37-00 للحفاظ على مقاومة مميزة صارمة تبلغ 75 أوم، مما يمنع انعكاسات الإشارة التي قد تؤثر على تحليل ديناميكيات الدوار. يجب التحقق من صحة جهد الفجوة (أهداف -10 VDC) عند خرج مستشعر Proximitor لضمان التشغيل السليم ضمن النطاق الخطي المعاير. يتم تحقيق قمع فعال للتداخل المتبادل عبر الدرع المحوري المتكامل؛ يجب أن يقلل توجيه الكابل من التعرض للمجالات الكهرومغناطيسية عالية الطاقة لمنع حقن الضوضاء في مسار إشارة مراقبة الماكينة.

معلومات الطلب

• 1 × تجميع كابل تمديد 330877-040-37-00

• 1 × طقم موصل ClickLoc

• 1 × غطاء موصل واقي

• 1 × حزمة الوثائق الفنية

إرشادات التثبيت الميداني

• التعامل مع الكابل: التزم بحد أدنى لقطر الانحناء الساكن يبلغ 25 مم. سيؤدي الانحناء المفرط إلى تغيير هندسة الكابل المحوري وإحداث توهين للإشارة.

• تزاوج الموصل: تأكد من أن الموصلات نظيفة ومثبتة بالكامل يدويًا. يجب عدم استخدام الأدوات الميكانيكية للشد لتجنب تلف آلية الاقتران.

• التأريض: قم بإنهاء درع الكابل فقط عند نقطة التأريض المحددة لنظام المراقبة للقضاء على حلقات التأريض.

• حماية الكابل: استخدم القنوات لجميع مسارات الكابلات المكشوفة لمنع التآكل الميكانيكي وتسرب السوائل في بيئة الماكينة.

الأسئلة المتكررة

• س: هل يمكن استخدام كابل 330877 مع مجسات 3300 XL القياسية؟

  ج: لا. يستخدم نظام NSv مطابقة مقاومة محددة؛ مجسات 3300 XL القياسية غير متوافقة مع كابلات تمديد NSv أو أجهزة Proximitors.

• س: ما هو الغرض من غطاء الموصل؟

  ج: يمنع الغطاء التلوث، وتسرب الزيت، والتلف الميكانيكي لدبابيس الموصل والخيوط أثناء التثبيت أو عند فصله.

• س: هل من الممكن تقصير الكابل إذا كان التثبيت يتطلب طولًا أقل؟

  ج: لا. يؤدي تغيير الطول إلى إبطال مطابقة المعاوقة ومعايرة نظام المحول، مما يؤدي إلى أخطاء في القياس.

• س: كيف تؤثر درجة الحرارة المحيطة على كابل التمديد؟

  ج: بينما تم تصنيفه لدرجة حرارة تتراوح بين -51 درجة مئوية إلى +177 درجة مئوية، قد تصبح مادة غلاف الكابل صلبة عند درجات الحرارة المنخفضة؛ تجنب التلاعب الميكانيكي عند الحد الأدنى.

• س: ما الذي يجب أن أتحقق منه إذا رأيت بيانات اهتزاز غير منتظمة؟

  ج: تحقق من أن جهد الفجوة هو -10 VDC، وتحقق من نظافة/إحكام الموصلات، وافحص الكابل المحوري بحثًا عن أي تلف مادي.

• س: هل الموصلات مقاومة للماء؟

  ج: تم تصميم موصلات ClickLoc للبيئات الصناعية ولكنها غير مصنفة للغمر الكامل؛ يُنصح باستخدام قناة واقية في المناطق الرطبة.

• س: هل يتطلب هذا الكابل مستشعر Proximitor معينًا؟

  ج: نعم، يجب استخدامه مع مستشعر Proximitor 3300 XL NSv للحفاظ على المعايرة المطلوبة على مستوى النظام وسلامة الإشارة.

• س: كيف يتم توصيل الدرع؟

  ج: يتم تمرير الدرع المحوري عبر موصل ClickLoc إلى Proximitor لتوفير حماية مستمرة من التداخل الكهرومغناطيسي؛ يجب عدم ربطه أبدًا بهيكل الماكينة.
