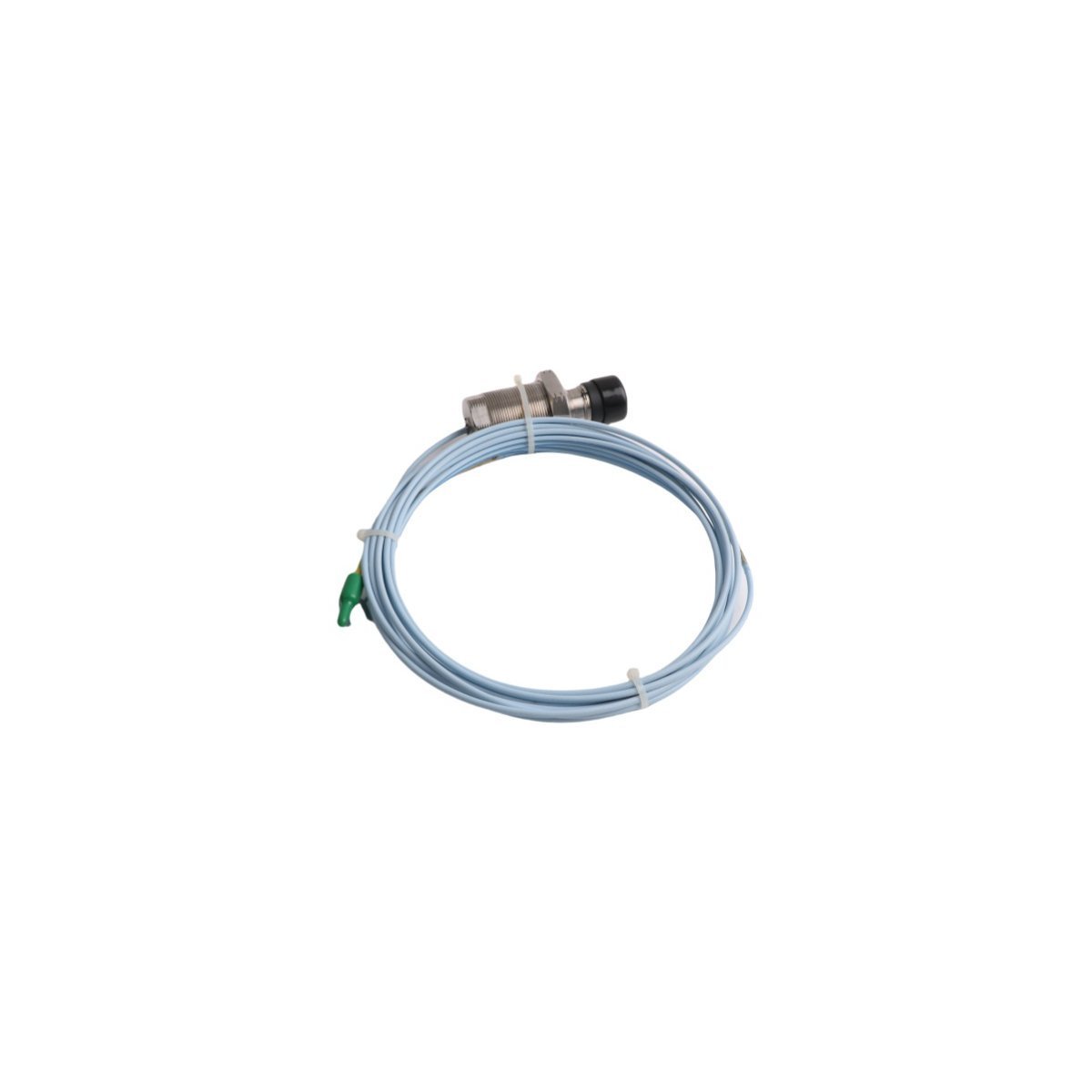

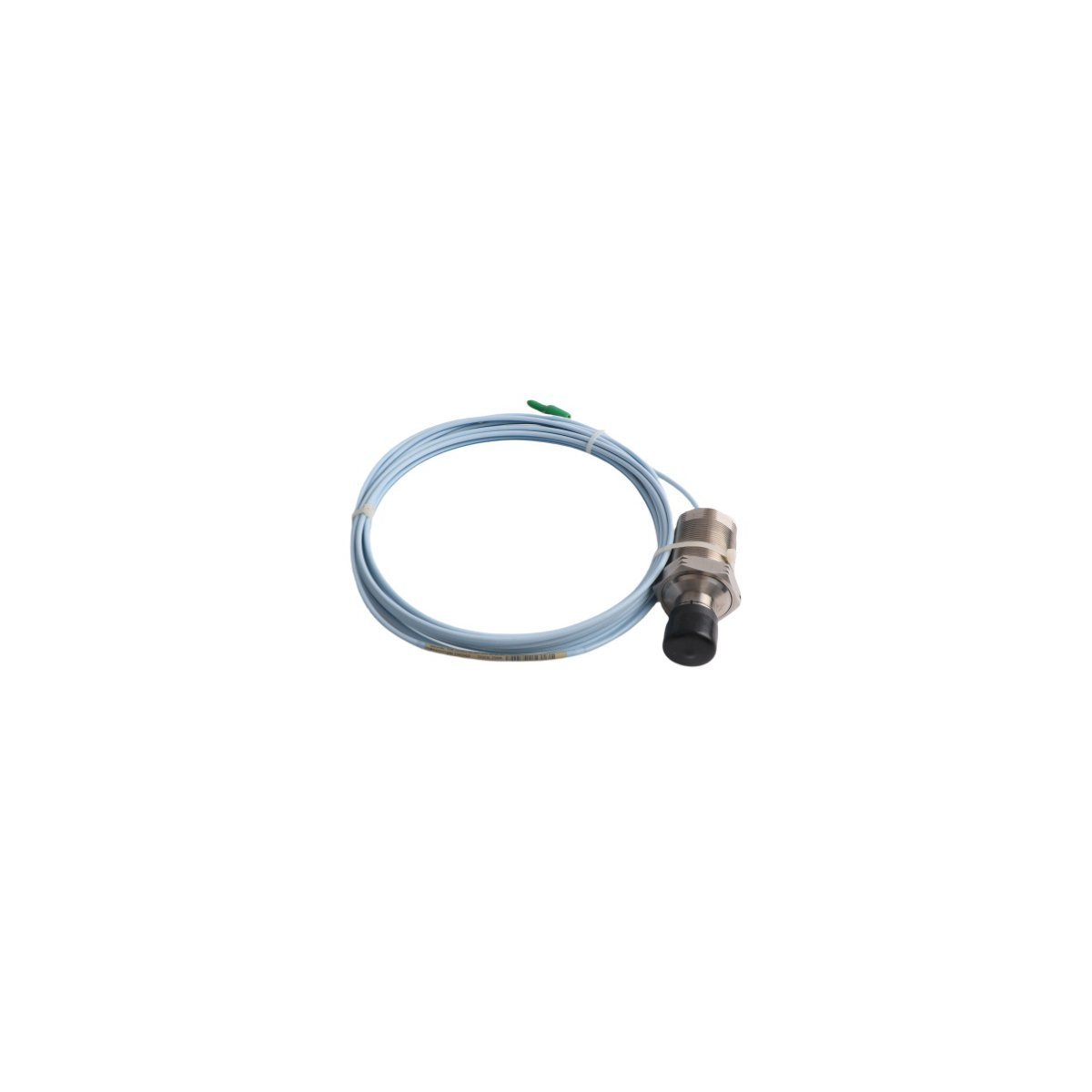

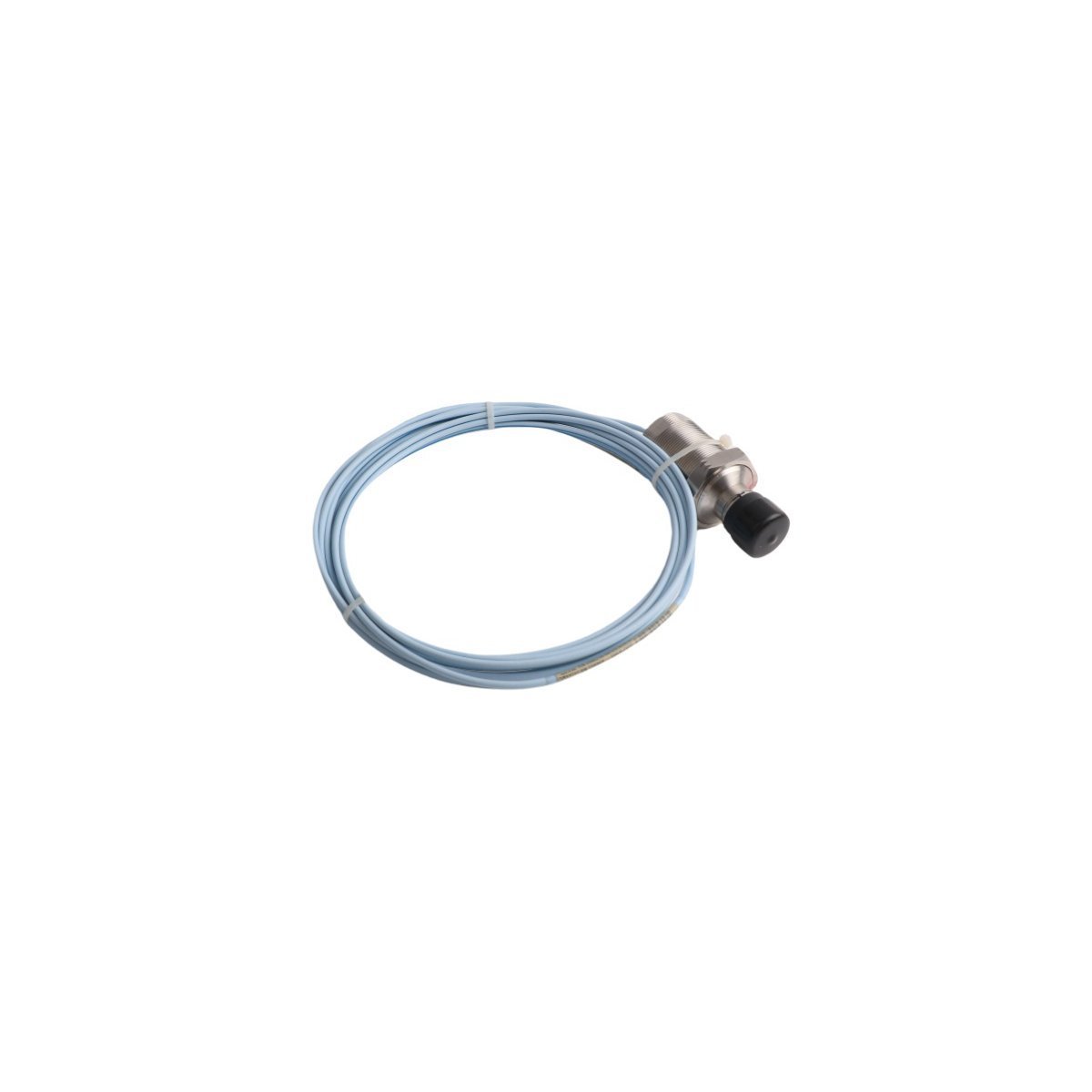

يعمل مسبار التقارب 330851 من Bently Nevada 330851-06-000-070-50-00-05 كجهاز أساسي لإجراء قياسات إزاحة العمود والاهتزاز بدون تلامس عبر منصات 3300 XL NSv.

تجزئة مصفوفة لاحقة النموذج

• 330851: مسبار تقارب 3300 XL NSv، بخيط UNF مقاس 3/8-24

• -06: طول غير ملولب 0.6 بوصة

• -000: خيار طول الهيكل الإجمالي 0.0 بوصة

• -070: خيار الطول الإجمالي 7.0 بوصات

• -50: خيار كابل FluidLoc

• -00: خيار موصل ClickLoc متحد المحور مصغر

• -05: خيار موافقات وكالات متعددة للمناطق الخطرة

مواصفات معلمات الأجهزة

مراقبة الآلات وخصائص TSI

يعمل مستشعر التقارب هذا على مبدأ التيار الدوامي لتتبع سلوك العمود الديناميكي وديناميكيات الدوار. يحول التجميع الميكانيكي معلمات المسافة إلى مجالات تردد لاسلكي عالية التردد يولدها Proximitor. يعتمد معايرة المجال على التحقق الدقيق من جهد الفجوة، مستهدفًا نقطة فحص مركز المقياس الاسمية -10 VDC للحصول على خطية مثالية. توفر بنية الرأس الدقيقة مقاييس قياس مسبار التيار الدوامي المستقرة مع قمع التداخل متعدد القنوات في التكوينات الشعاعية الكثيفة.

محتويات تغليف اللوجستيات

• 1 مسبار تقارب Bently Nevada 330851-06-000-070-50-00-05

• 2 صواميل تثبيت سداسية نحاسية 3/8-24

• 1 غطاء حماية من السيليكون للموصل متحد المحور

إرشادات التركيب الميكانيكي في الموقع

• استقرار ربط الخيط

  تأكد من أن تثبيت الكتيفة يحقق ربطًا صلبًا للخيط لإلغاء توافقيات اهتزاز الغلاف التي تشوه قراءات الهدف الحقيقية.

• ضبط موضع جهد الفجوة

  اضبط عمق الإدخال الميكانيكي حتى يسجل التحقق من جهد الفجوة ما يقرب من -10 VDC عند نقاط اختبار رف المراقبة.

• نسب عزل الخلوص

  حافظ على نصف قطر أسطواني مفتوح لا يقل عن 15 مم حول طرف المسبار لمنع تشوهات الهدف من الجدران المعدنية المحيطة.

• توصيل اقتران متحد المحور

  أحكم ربط موصل ClickLoc متحد المحور المصغر يدويًا؛ لا تستخدم كماشة أو أدوات ميكانيكية لتجنب سحق المسامير الداخلية.

الأسئلة الشائعة حول نظام المحول

• هل يدعم تكوين مسبار التقارب هذا استبدال طرف التوصيل أثناء التشغيل الساخن؟

  نعم. يمكن فصل المسبار فعليًا عن كابل التمديد بينما يظل Proximitor الرئيسي ورف المراقبة يعملان.

• كيف يؤثر التشطيب السطحي الهيكلي على قياس مسبار التيار الدوامي؟

  تعدل عيوب السطح أو التغيرات البنيوية الدقيقة الموصلية الكهربائية، مما يغير عامل المقياس الخطي المعاير.

• ما هو العرض المادي الذي يشير إلى فشل في التحقق من جهد الفجوة؟

  تشير قراءة التحقق القريبة من 0 VDC أو التي تتجاوز -18 VDC إلى دائرة مفتوحة أو دائرة قصر أو فجوة ميكانيكية غير صحيحة.

• هل يمكن لهذا النموذج العمل بأي طول من كابل التمديد؟

  لا. يجب أن يتطابق المسبار مع طول حلقة تكوين النظام المحدد للحفاظ على تفاوتات المعايرة المصنعية.

• كيف تتم إدارة قمع التداخل عند تركيب مسبارين متعامدين؟

  حافظ على فصل محوري لا يقل عن 40 مم بين رؤوس المجسات عند مراقبة أقسام العمود المتطابقة لمنع تداخل الترددات اللاسلكية.

• ما هو حد التشغيل الحراري لمادة الطرف؟

  يحافظ طرف المستشعر المتخصص على السلامة الهيكلية والكهربائية أثناء التعرض الحراري المستمر حتى 177 درجة مئوية.

• هل يلزم حاجز عزل خارجي لمنشآت المناطق الخطرة؟

  نعم. يجب توصيل حواجز السلامة الجوهرية بين حلقة مستشعر Proximitor ورف نظام المراقبة.

• ماذا يحدث إذا تم إهمال غطاء الموصل متحد المحور في الظروف الرطبة؟

  يزيد دخول الرطوبة من مقاومة التسرب الكهربائي، مما يتسبب في انحراف المعايرة وإنذارات أعطال القناة المتقطعة.
