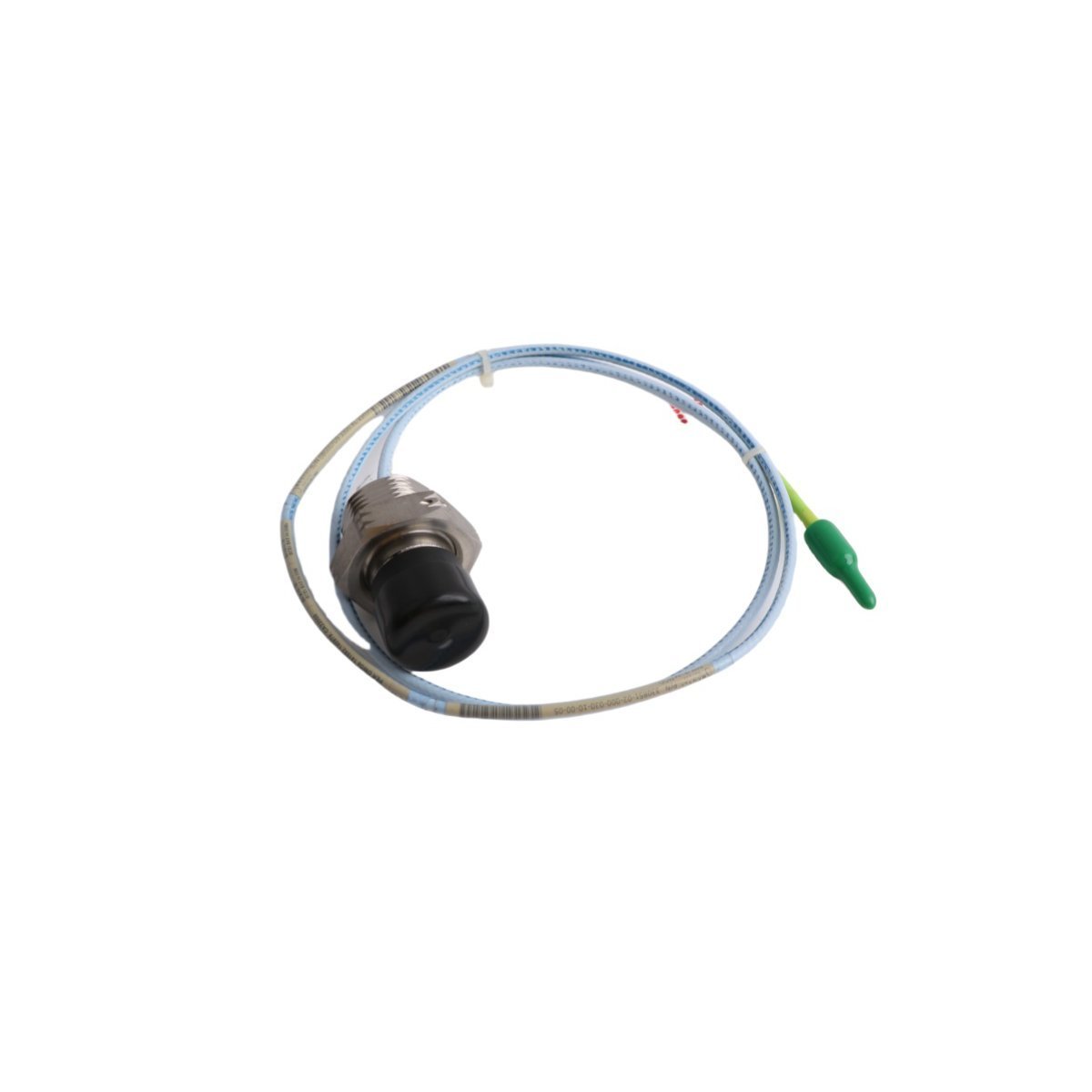

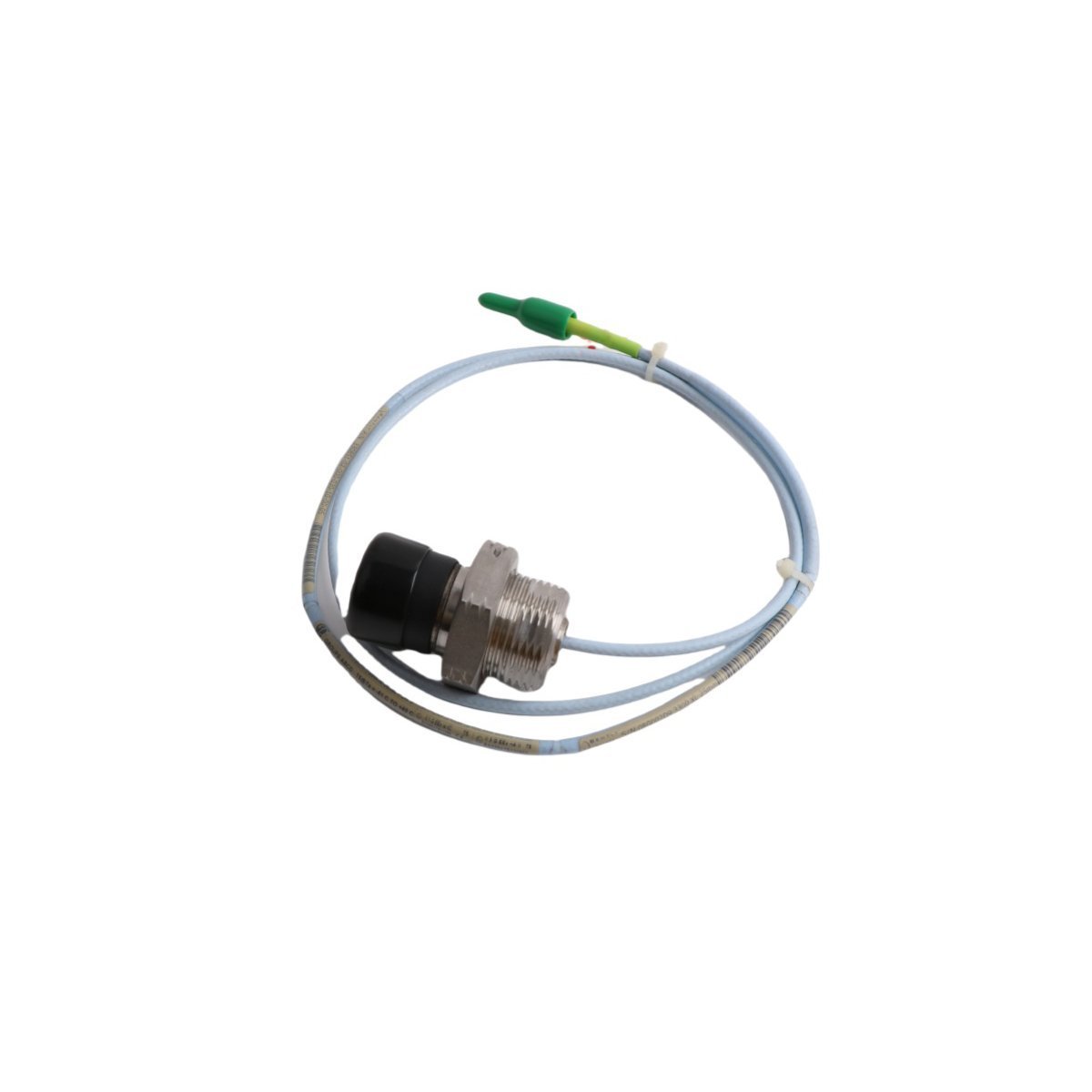

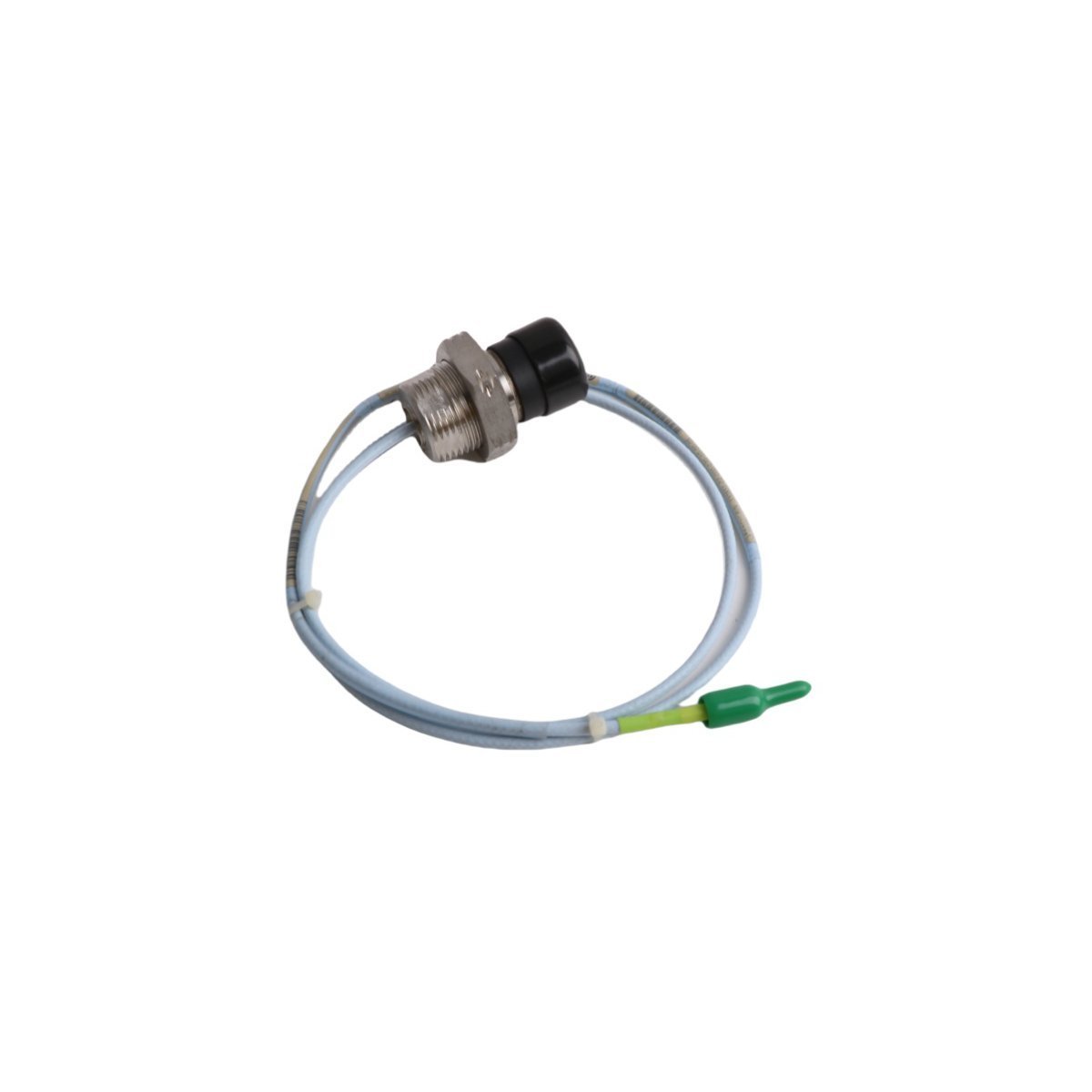

مجسات التقارب من سلسلة بنتي نيفادا 3300 XL طراز 330851-02-000-030-10-00-05
-
الأبعاد: 220 مم × 180 مم × 90 مم
-
بلد المنشأ: USA
-
الدفع: تحويل بنكي، ويسترن يونيون
-
ميناء الشحن: شيامن
يعتبر Bently Nevada 330851-02-000-030-10-00-05 المسبار التقاربي الأساسي 330851 المستخدم لتنفيذ قياسات الإزاحة والتمدد التفاضلي غير التلامسية لمسافات طويلة عبر منصات نظام حماية الآلات 3500. يولد هذا الجهاز مجال تيار دوامي عالي التردد لقياس الإزاحات المحورية الكبيرة بين طرف المستشعر ووجه هدف العمود الدوار.
مواصفات الأجهزة
| المعلمة | المواصفات |
|---|---|
| النموذج | 330851-02-000-030-10-00-05 |
| الماركة | Bently Nevada |
| الأصل | الولايات المتحدة الأمريكية |
| الوزن | 0.85 كجم |
| أبعاد الشحن | 220 ملم × 180 ملم × 90 ملم |
| درجة حرارة التشغيل | -51 درجة مئوية إلى +177 درجة مئوية |
| استهلاك الطاقة | توفير الطاقة عبر حلقة مستشعر Proximitor 3300 XL المرتبطة |
| قطر طرف المسبار | 25 ملم |
| المدى الخطي الاسمي | 27.9 ملم (1100 ميل) |
| معايرة الهدف | سطح هدف فولاذي AISI 4140 قياسي |
مقياس مسبار التيار الدوامي وديناميكيات الدوار
يشتمل ملف مستشعر 25 مم على مصفوفات قياس مسبار التيار الدوامي المتخصصة المحسنة لتتبع التحولات الميكانيكية واسعة النطاق، مثل التمدد التفاضلي الحراري على دوارات التوربينات البخارية الكبيرة. يتطلب التنفيذ التحقق الدقيق من جهد الفجوة (أهداف -10 VDC) أثناء المعايرة الأساسية لتثبيت النافذة الفيزيائية بالنسبة لعامل القياس الكهربائي. نظرًا للمجال المغناطيسي RF الواسع الذي يولده طرف قطر 25 مم، يمكن أن تتسبب المكونات المعدنية القريبة في تشويه تحريضي؛ وبالتالي، يتطلب قمع التداخل عزلًا فيزيائيًا دقيقًا حول مجموعة المستشعر. يضمن الحفاظ على حدود التركيب الصحيحة تقييمًا دقيقًا لديناميكيات الدوار ذات التردد المنخفض والعالي عبر ملف التمدد بالكامل.
إرشادات التركيب الميداني
- إطار تأريض الدرع: يجب أن تظل دروع الكابلات المحورية معزولة تمامًا عن غلاف الماكينة والقنوات الكهربائية المحلية. تتطلب مسارات التأريض إنهاء نقطة واحدة عند مستوى تأريض هيكل مستشعر Proximitor.
- تثبيت التثبيت الميكانيكي: قم بتثبيت الغلاف ذو القطر الكبير في جلبة التثبيت. تأكد من وجود ما لا يقل عن 5 لفات كاملة من الخيط لتثبيت مجموعة المسبار ضد اهتزاز الآلات عالي التردد المستمر.
- حدود التخليص الجانبي: يسقط طرف قطر 25 مم مجموعة مجال مغناطيسي واسعة. حافظ على منطقة التخليص الشعاعي الكامل غير الملولب المحددة بواسطة المخطط المصنعي لمنع تداخل المعدن الجانبي من التسبب في أخطاء المعايرة.
الأسئلة المتكررة
س: هل يمكن استبدال مسبار التقارب هذا بطرق التبديل الساخن بينما يكون جهاز المراقبة قيد التشغيل؟
ج: لا. يمكن أن يؤدي فصل أو إعادة توصيل نقطة التوصيل المحورية بينما تظل حلقة Proximitor تعمل بكامل طاقتها إلى حدوث ارتفاعات جهد عابرة، مما يؤدي إلى تنشيط تنبيهات خاطئة أو أعطال تشخيص الأجهزة على رف المراقبة.
س: لماذا يتطلب مسبار 25 مم تخليصًا جانبيًا أكبر بكثير من مسابير 8 مم؟
ج: يولد طرف مسبار 25 مم مجالًا مغناطيسيًا RF موسعًا لتحقيق نطاقه الخطي البالغ 27.9 مم. تتسبب المعادن الهيكلية المحيطة داخل هذه المنطقة في تشويه ملف قياس مسبار التيار الدوامي ما لم يتم الحفاظ على تخليص مناسب.
س: ما هي مادة الهدف التي يجب استخدامها للحفاظ على منحنى معايرة المصنع؟
ج: يتم معايرة حلقة المستشعر في المصنع لهدف فولاذي قياسي AISI 4140. تقوم السبائك البديلة بتعديل خصائص الامتصاص المغناطيسي وتغيير حساسية مقياس المللي فولت لكل ميل.
