نظرة عامة على المنتج

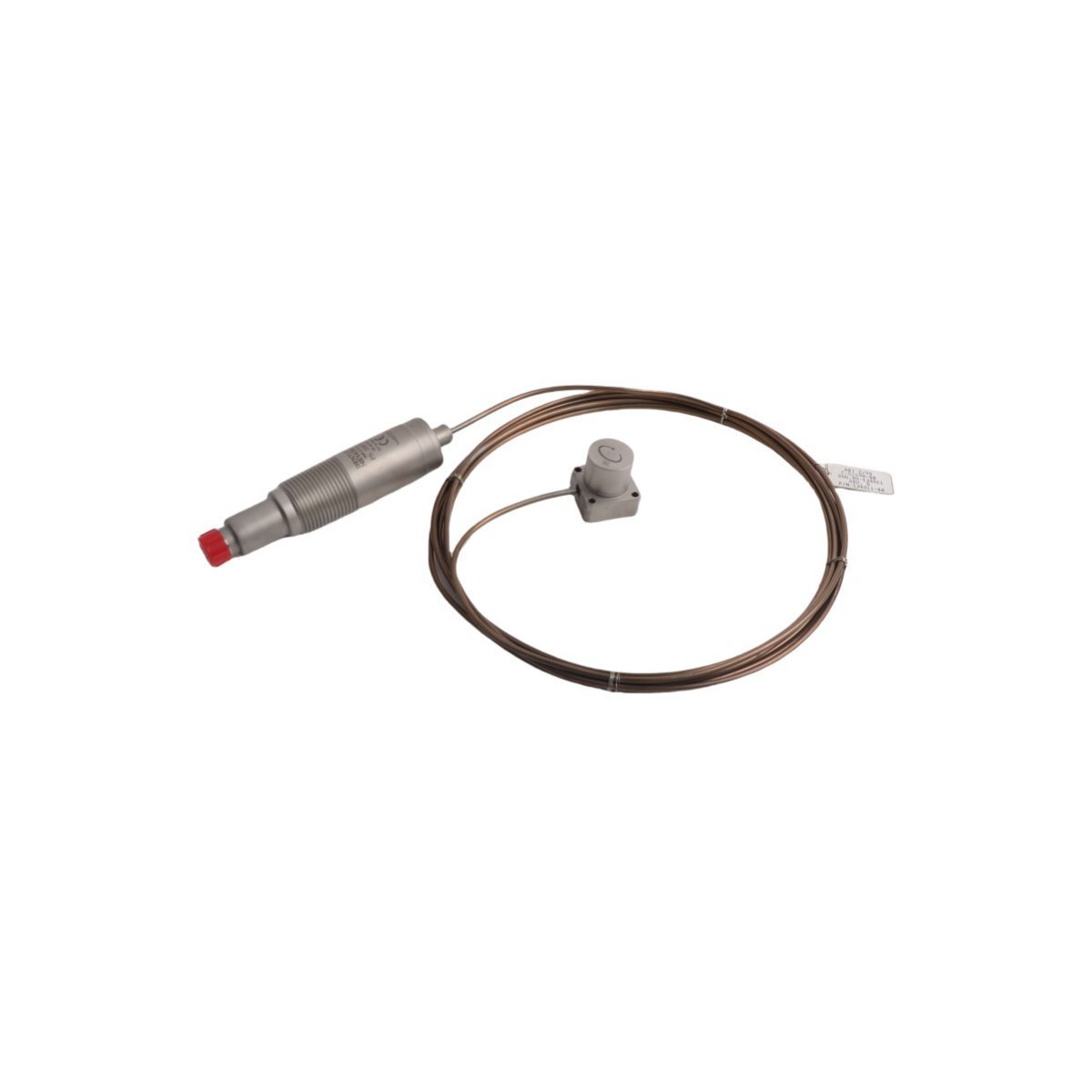

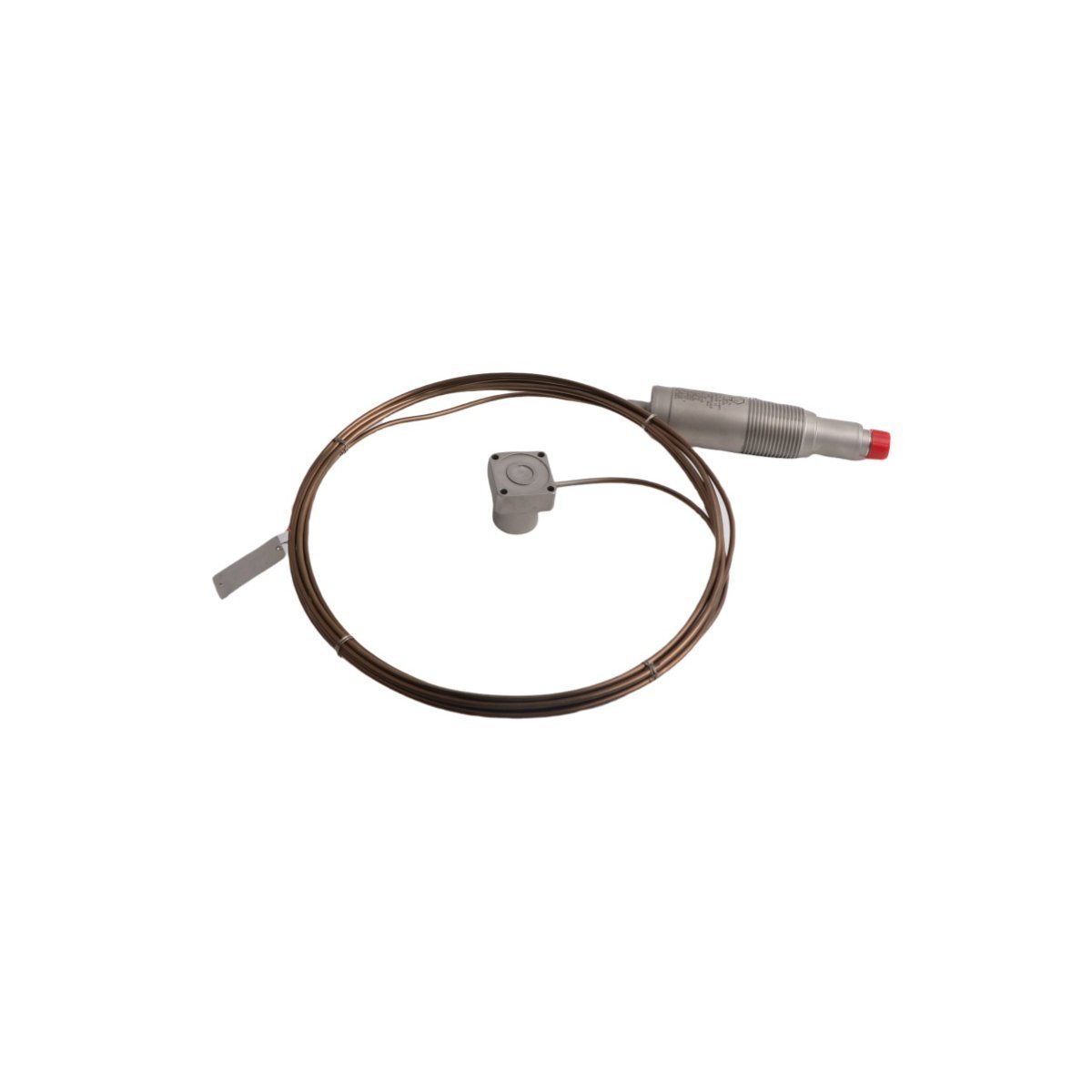

Bently Nevada 330750-20 هو نظام محول طاقة كهرضغطية متخصص بالسرعة مصمم لمراقبة الاهتزاز المطلق في البيئات الحرارية القاسية. على عكس مستشعرات السرعة المدمجة، يستخدم 330750-20 بنية مفصولة تفصل رأس الاستشعار عن إلكترونيات تكييف الإشارة. يسمح هذا التصميم بتركيب عنصر الاستشعار مباشرة على أسطح الآلات التي تصل درجة حرارتها إلى 400 درجة مئوية (752 درجة فهرنهايت)، بينما توضع المكونات الإلكترونية الحساسة في مكان بارد وبعيد عبر كبل متكامل صلب. يعد هذا النظام مكونًا حيويًا في أجهزة مراقبة التوربينات (TSI)، حيث يوفر خرج سرعة قياسيًا يبسط التكامل مع رفوف المراقبة وأنظمة التحكم الحالية.

معلمات الأجهزة والخصائص التقنية الرئيسية

تم تصميم نظام 330750-20 للقضاء على نقاط الفشل الشائعة في التطبيقات عالية الحرارة، مثل تدهور الموصلات والانجراف الحراري الإلكتروني. عن طريق إزالة الموصلات بين رأس المجس والمحول، يضمن النظام أقصى قدر من سلامة الإشارة.

• رقم الموديل 330750-20

• نوع المحول كهرضغطي بالسرعة (إلكترونيات عن بعد)

• أقصى درجة حرارة استشعار 400 درجة مئوية (752 درجة فهرنهايت)

• الحساسية 5.7 ملي فولت/مليمتر/ثانية (145 ملي فولت/بوصة/ثانية) ±5%

• استجابة التردد 15 هرتز إلى 2،000 هرتز (900 إلى 120،000 دورة في الدقيقة) ±3.0 ديسيبل

• خطية السعة ±2% حتى 152 ملم/ثانية (6 بوصة/ثانية) ذروة

• طول الكابل المدمج 2.0 متر (الخيار -20)

• جهد انحياز الخرج -12 ± 2.0 تيار مستمر

• تيار الإثارة 2 ملي أمبير إلى 10 ملي أمبير (تيار ثابت)

• مادة الهيكل فولاذ مقاوم للصدأ 304L (رأس الاستشعار)

• الوزن 0.2 كجم (إجمالي النظام)

التطبيقات الصناعية وحالات الاستخدام التشغيلية

نظام قياس السرعة لدرجات الحرارة العالية هو المعيار الصناعي لمراقبة اهتزاز غلاف الأصول حيث قد تفشل المستشعرات القياسية بسبب امتصاص الحرارة.

• مراقبة غلاف التوربينات الغازية قياس الاهتزاز المطلق على الأقسام الساخنة للتوربينات الغازية لاكتشاف عدم التوازن وعدم الاستقرار الديناميكي الهوائي.

• تروس صمام التوربينات البخارية توفير بيانات الاهتزاز لصمامات البخار الرئيسية ونقاط الغلاف عالية الضغط.

• تجمعات مراوح العادم مراقبة المراوح الصناعية الكبيرة التي تتعامل مع غازات العمليات عالية الحرارة في صهر المعادن أو التكرير الكيميائي.

• اهتزاز المبادل الحراري تتبع الاهتزاز الناجم عن التدفق في وحدات التبادل الحراري عالية الحرارة.

• الصيانة التنبؤية الربط مع شاشات Bently Nevada 3500/42M أو 1900/65A لتوفير بيانات سرعة الاهتزاز في الوقت الفعلي للحماية الآلية للآلات.

عن طريق إبعاد دائرة تكييف الإشارة عن مصدر الحرارة، يزيد 330750-20 من متوسط الوقت بين الأعطال (MTBF) ويضمن بقاء بيانات السلامة الحيوية دقيقة حتى أثناء ذروة الدورات الحرارية.
