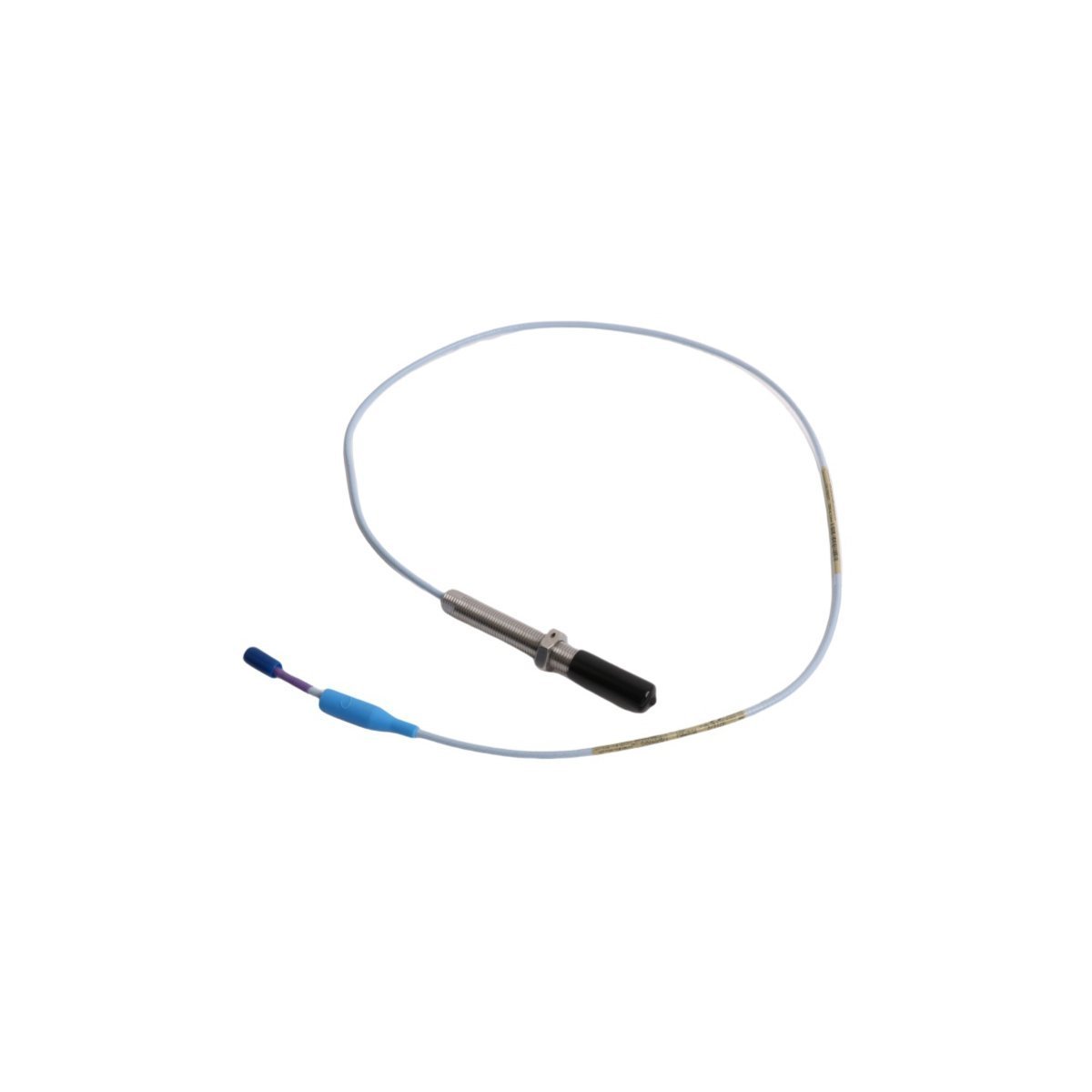

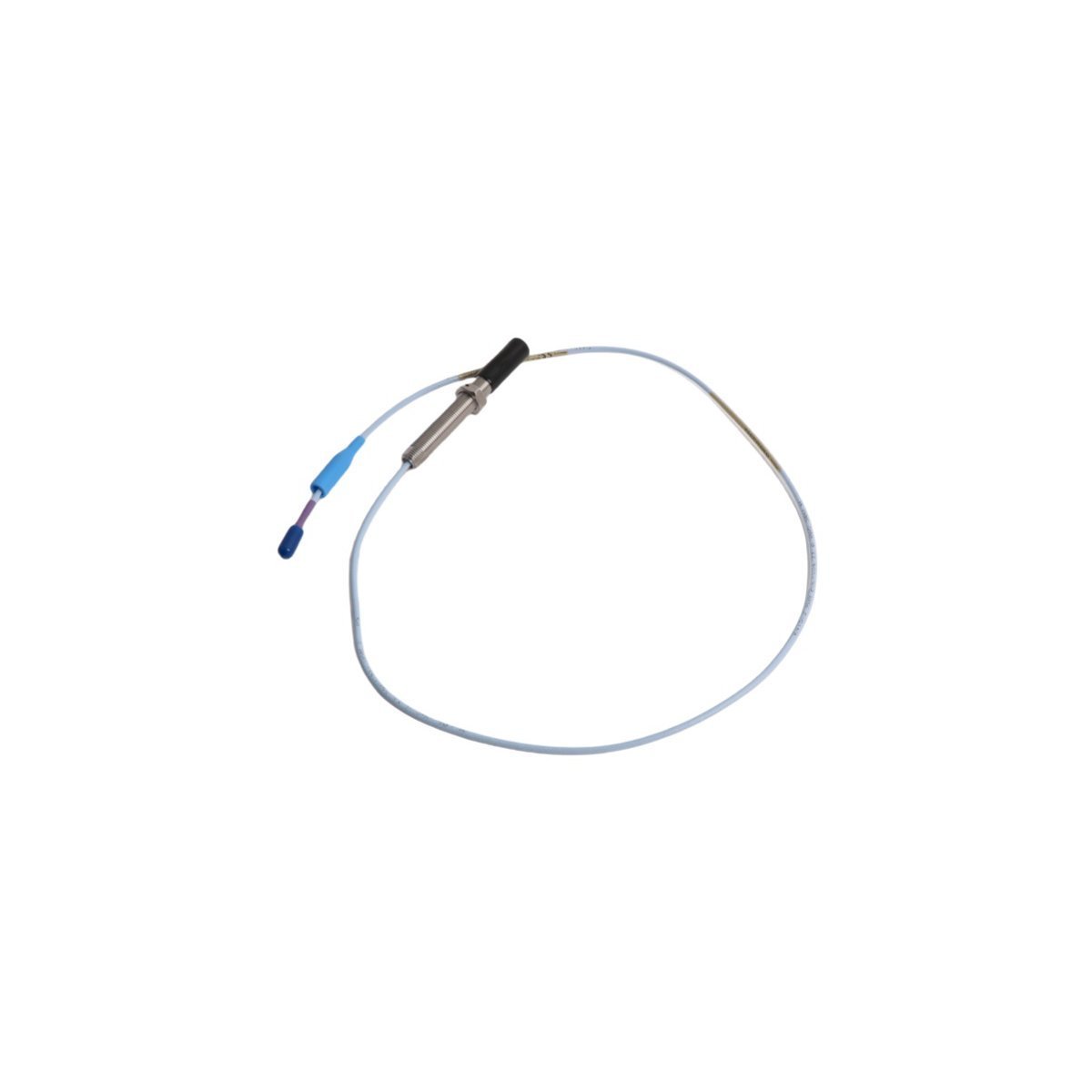

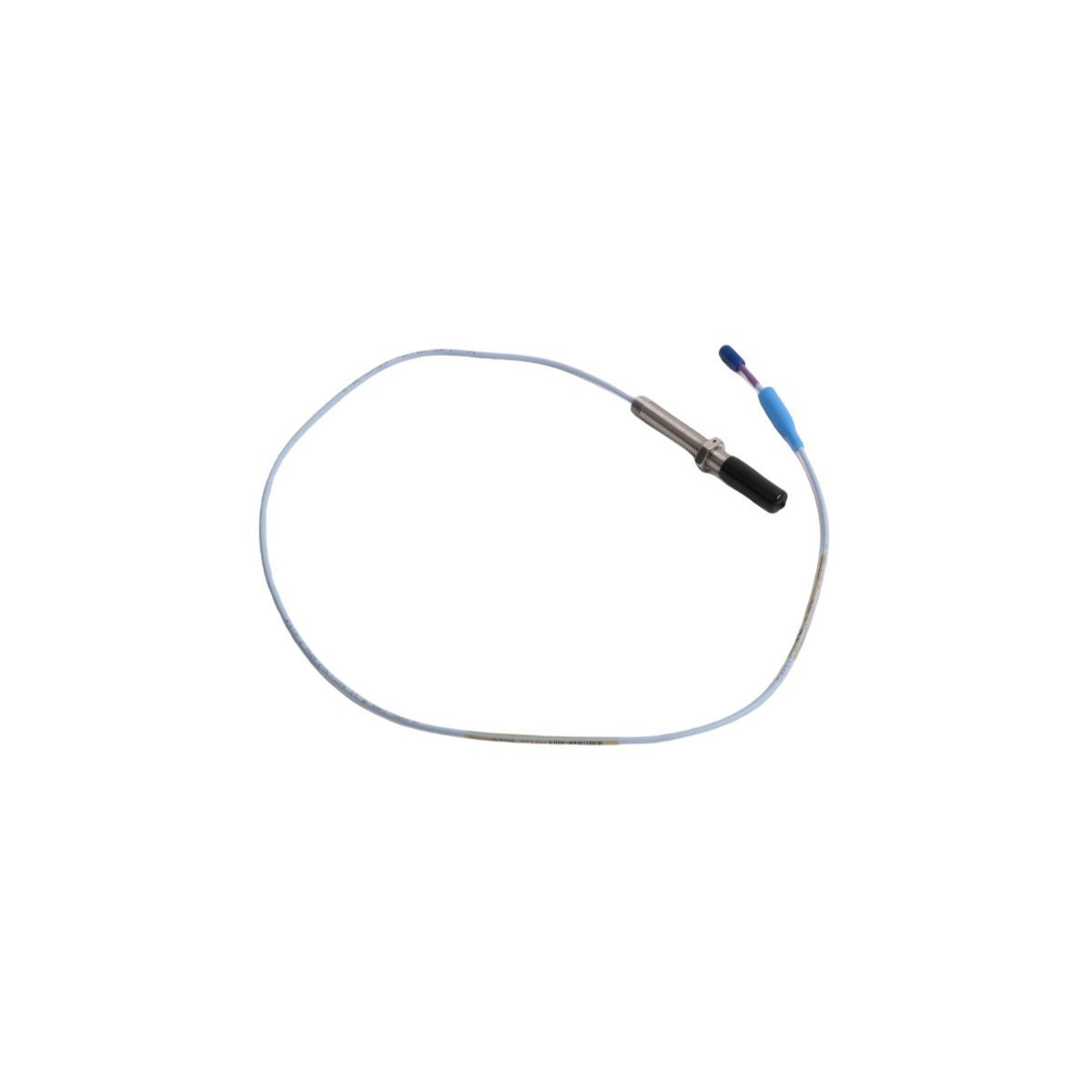

يعمل Bently Nevada 330703-020-100-90-02-00، والمُفهرَس أيضًا باسم مجسات التقارب 330703، كمكوّن أجهزة مخصص لقياس الاهتزاز والإزاحة بدون اتصال ضمن أنظمة حماية الماكينات 3300 XL. يتتبع المكوّن معلمات الإزاحة الثابتة والديناميكية بعيدة المدى عن طريق إنشاء مجال تيار دوامي بتردد راديوي بين رأس المستشعر الذي يبلغ قطره 11 مم والهدف الموصّل، مما يؤدي إلى إخراج إشارة تناظرية خطية للغاية إلى قنوات المراقبة النهائية.

اختيار مصفوفة النموذج

• 330703: مجس تقارب 3300 XL بحجم 11 مم، سن M14 × 1.5، هيكل أملس بدون درع

• -020: خيار طول غير مسنن (20 مم)

• -100: خيار الطول الكلي للهيكل (100 مم)

• -90: خيار الطول الإجمالي (9.0 أمتار / 29.5 قدم)

• -02: خيار الموصل (موصل ClickLoc محوري مصغر مع واقي موصل)

• -00: خيار موافقة الوكالة (تنفيذ قياسي، بدون شهادات منطقة خطرة إقليمية)

مواصفات الأجهزة

قياس مجس التيار الدوامي واستقرار ديناميكيات الدوار

يؤدي تكوين الطرف الذي يبلغ قطره 11 مم إلى تغيير مقياس مجس التيار الدوامي ليوفر ضعف المدى الخطي للعناصر القياسية التي يبلغ قطرها 8 مم، مما يسهل التتبع الموسع عبر ملفات النمو الحراري الكبيرة. يتطلب التثبيت الميداني تنفيذ التحقق من جهد الفجوة الذي يستهدف خط أساس يبلغ -10 VDC، مع تمركز المحاذاة الفيزيائية ضمن نطاق التشغيل البالغ 160 ميل. في إعدادات الماكينات التي تراقب ديناميكيات الدوار منخفضة التردد، يجب أن تفرض مصفوفات التقارب متعددة المجسات حدود أمان لقمع التداخل. تتطلب التركيبات المتوازية بحجم 11 مم الحفاظ على مسافة فصل مادية دنيا بين المجسات تبلغ 76.2 مم لعزل حقول الراديو عالية التردد المجاورة عن التداخل الحثي.

مخزون المجموعة

• 1 × مجس تقارب Bently Nevada 330703-020-100-90-02-00

• 1 × غلاف واقي موصل ClickLoc المحوري مثبت مسبقًا

• 2 × صواميل قفل سداسية M14 × 1.5

• 1 × ورقة سجل معايرة أداء المصنع

إرشادات التثبيت الميداني

يتطلب التثبيت المادي محاذاة ميكانيكية صلبة لمنع رنين التثبيت من تشويه إشارات الإزاحة عالية التردد.

1. تحقق من قناة دخول السكن النظيفة المسننة M14 × 1.5. قم بربط جسم المستشعر يدويًا للتحقق من التوصيل السلس على طول الهيكل الذي يبلغ 100 مم.

2. قم بتوصيل السلك المتكامل الذي يبلغ 9.0 أمتار مباشرة بمستشعر Proximitor 3300 XL 11 مم المطابق، متجنبًا الحاجة إلى خط تمديد مستقل.

3. ادفع رأس المجس نحو هدف العمود حتى يؤكد الفولتميتر الرقمي القياسي المتصل بمخرج الشاشة صحة جهد الفجوة عند -10.0 VDC.

4. أحكم ربط صواميل القفل M14 المتوفرة بحد أقصى 22.6 نيوتن متر (200 بوصة رطل). لا تفرط في الربط لمنع التشوه الميكانيكي لطرف المستشعر الداخلي ذو الجدران الرقيقة.

5. قم بتوجيه الخط المحوري الطويل الذي يبلغ 9.0 أمتار على طول أعضاء الماكينات الهيكلية داخل أنبوب فولاذي نظيف. تأكد من أن الدرع المحوري الخارجي يظل معزولًا عن إطارات الماكينة المحلية لمنع تلوث ضوضاء حلقة الأرض.

تعبئة الشحنات وإرسالها

وقت التسليم: 2-7 أيام عند الانتهاء من الدفع، مع إدارة الشحن الدولي عبر شبكات DHL أو FEDEX أو UPS الجوية. تخضع جميع الوحدات للعزل في المستودعات داخل عبوات صناعية مضادة للكهرباء الساكنة باستخدام تجاويف رغوة دقيقة خلوية داخلية ممتصة للصدمات لحماية ملفات المحاذاة الأساسية وخصائص معايرة المقياس أثناء النقل العالمي.

الأسئلة الشائعة حول نظام محول الطاقة

س: هل يمكن توصيل مجموعة المجس هذه التي يبلغ طولها 9.0 أمتار بكابل تمديد وسيط للوصول إلى وجهة رف أبعد؟

ج: لا. يتميز 330703-020-100-90-02-00 بخيار طول كهربائي إجمالي داخلي يبلغ 9.0 أمتار. يجب توصيله مباشرة بمستشعر Proximitor 3300 XL 11 مم من إصدار 9.0 أمتار بدون أي كابلات تمديد وسيطة. تؤدي إضافة خطوط خارجية إلى تغيير مقاومة النظام، مما يؤدي إلى تدمير مصفوفة معايرة المصنع.

س: هل طرف المجس طويل المدى هذا متوافق مع إلكترونيات Proximitor المصممة للمجسات القياسية التي يبلغ قطرها 8 مم؟

ج: لا. تعمل المجسات القياسية التي يبلغ قطرها 8 مم بمقياس 200 مللي فولت/ميل، بينما يستخدم هذا الطراز الذي يبلغ قطره 11 مم هندسة ملف معدلة مُحسّنة لقياس مجس التيار الدوامي الذي يبلغ 100 مللي فولت/ميل. يؤدي توصيل المكونات عبر خطوط السلسلة إلى تحويلات جهد غير صحيحة وتعثر حلقات خطأ الرف.

س: هل يؤدي فصل واجهة ClickLoc بينما تكون حلقة الشاشة نشطة إلى إتلاف المكونات الداخلية؟

ج: لا. لا تحتوي مجموعة محول الطاقة السلبي على أي أشباه موصلات نشطة وتعمل في ظروف طاقة منخفضة. لا يتسبب فصل الموصل تحت تغذية تيار مستمر مباشر بقوة -24 فولت في أي ضرر مادي، على الرغم من أنه يدفع قناة المراقبة المطابقة إلى حالة خطأ "ليس على ما يرام" فورية.
