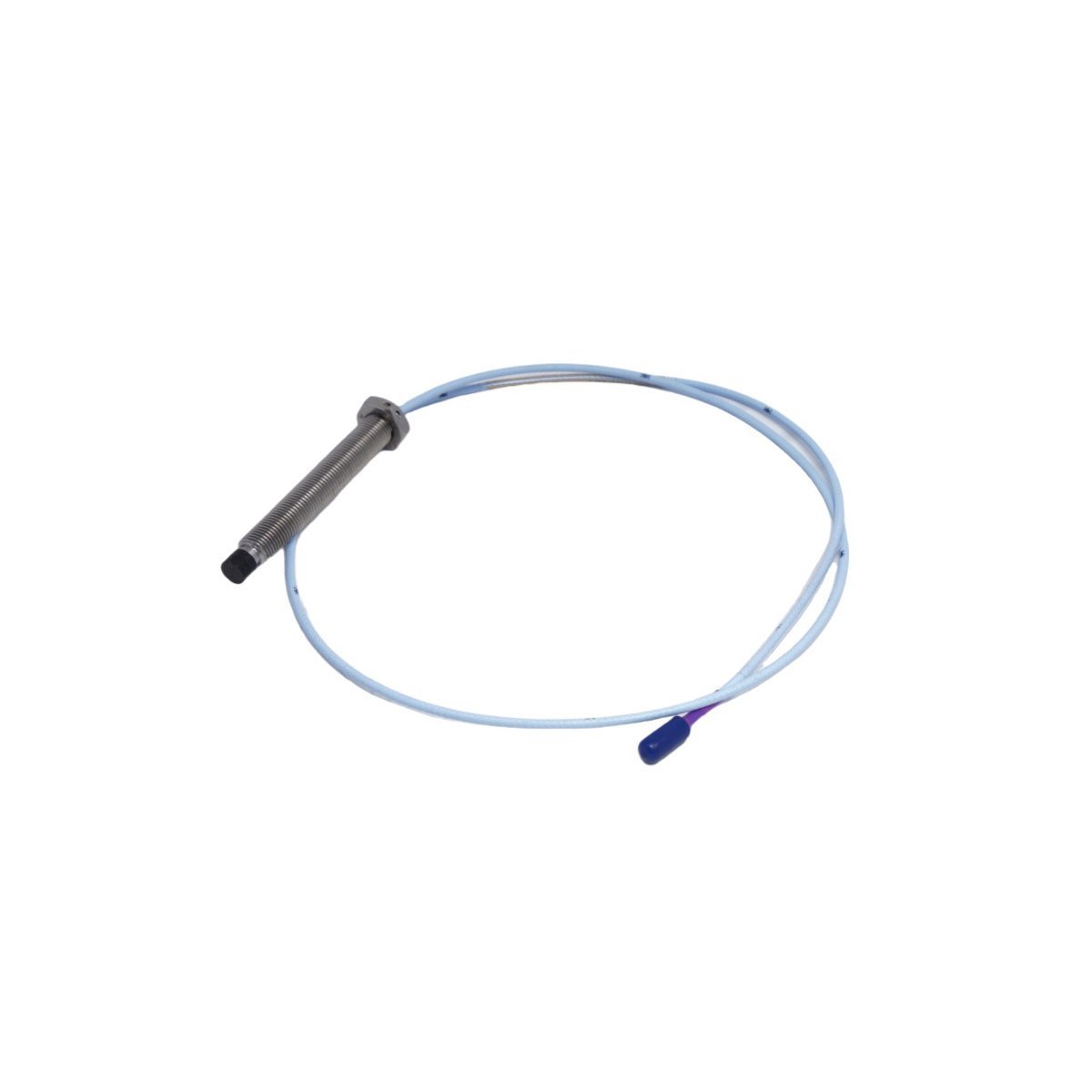

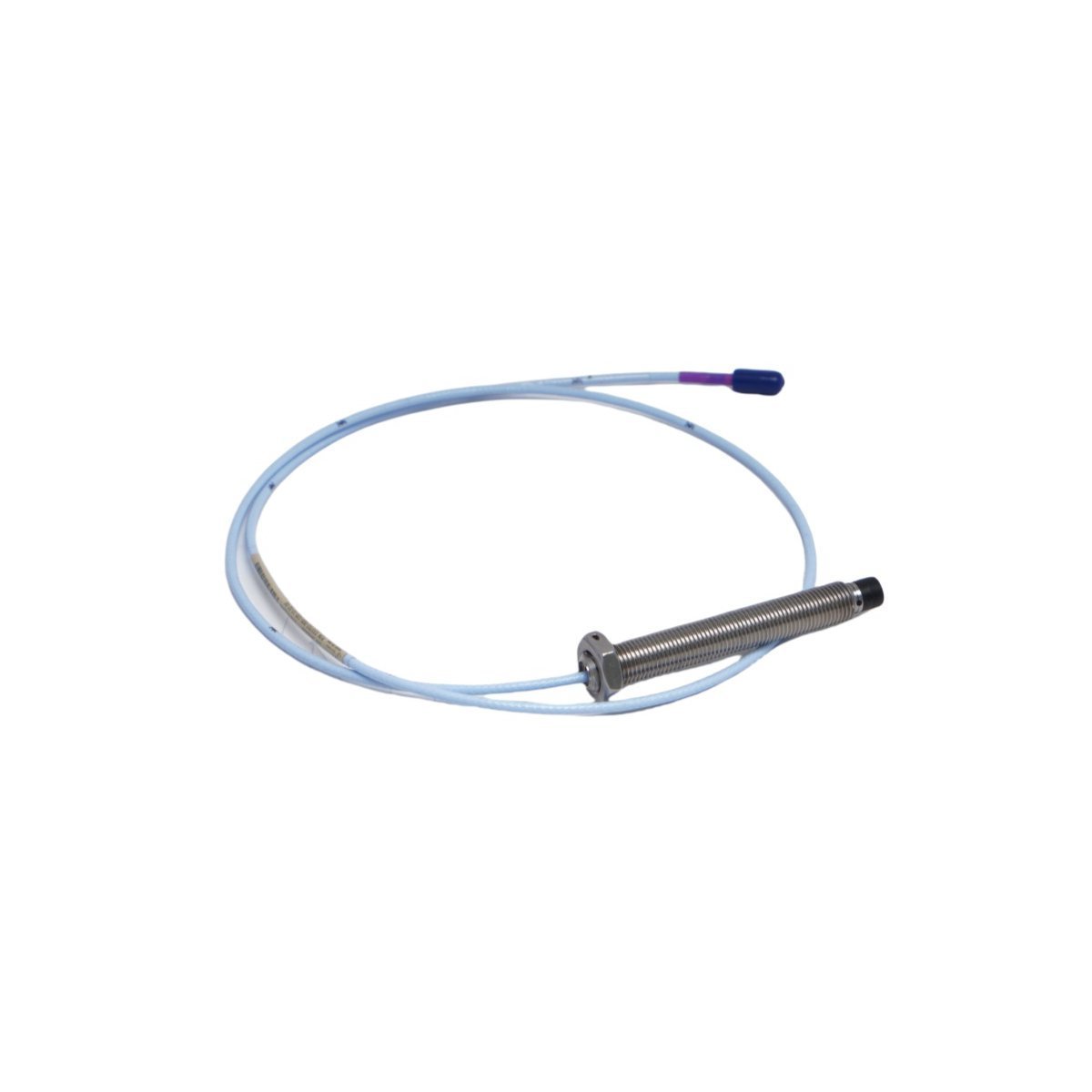

تم تكوين المجس Bently Nevada 330703-000-100-10-02-05 (مجسات التقارب 330703) لقياس إزاحة العمود بدون تلامس في شبكات مراقبة الاهتزاز 3300 XL، ويوفر تنفيذًا كهربائيًا مباشرًا. تعمل مجموعة المجسات بمبادئ استشعار التيار الدوامي للاهتزاز الشعاعي، وموضع الدفع، ومراقبة فجوة عمود الدوار عند توصيلها بكابلات تمديد متوافقة ومجموعات مستشعر Proximitor.

مرجع التكوين

يحدد رمز الطلب المرفق مجموعة مجس التقارب 3300 XL مقاس 11 مم ذات التثبيت العكسي والمُكوَّنة في المصنع. يعتمد التفسير الدقيق لللاحقة على كابل التمديد المتطابق وتكوين Proximitor داخل نظام محول 3300 XL. يجب أن تتطابق الملاءمة الميكانيكية وطول النظام الكلي ونمط الموصل عبر جميع المكونات المتصلة.

المواصفات الكهربائية والميكانيكية

خصائص قياس إشارة التيار الدوامي

يحافظ هيكل محول 3300 XL على استجابة تيار دوامي معايرة من خلال مجموعات متطابقة من المجس وكابل التمديد و Proximitor. تعتمد دقة قياس المجس على الحفاظ على الطول الكهربائي الكلي المحدد واستمرارية الموصل عبر حلقة المحول الكاملة.

يتم إجراء التحقق من جهد الفجوة عادةً أثناء التشغيل للتحقق من تحديد موضع المجس بالنسبة لسطح الهدف الدوار. تتحقق ممارسة التركيب النموذجية من سلوك جهد الانحياز السلبي المستقر بالقرب من منطقة التشغيل الاسمية -10 VDC قبل تمكين الحصول على بيانات الاهتزاز.

يتأثر قمع التداخل المتبادل بتباعد المجسات وتوجيه الأنابيب واستمرارية تأريض الدرع. يجب تقليل التوجيه المتوازي لكابلات المجسات المتعددة داخل نفس الأنبوب المعدني حيث توجد كثافة عالية لقناة الاهتزاز.

أسئلة الخدمة الفنية

س: هل يمكن للمجس أن يعمل كمستشعر مستقل بدون مجموعة Proximitor؟
ج: لا. يتطلب المجس مستشعر Proximitor 3300 XL متوافق وكابل تمديد متطابق لتوليد إشارات خرج معايرة.

س: هل يدعم المجس الاستبدال الساخن المباشر أثناء تشغيل الماكينة؟
ج: تعتمد إجراءات الاستبدال على منطق حماية الماكينة واستراتيجية تجاوز القنوات. يمكن أن يؤدي إزالة المجس إلى مقاطعة قنوات مراقبة الاهتزاز ويجب أن يتبع إجراءات صيانة المصنع.

س: ما هي مادة الهدف المطلوبة للاستجابة الصحيحة للتيار الدوامي؟
ج: مطلوب مواد عمود معدنية موصلة. تختلف استجابة المعايرة باختلاف معدن الهدف وتكوين النظام.

س: هل يلزم التحكم في عزم ربط الموصل أثناء التركيب؟
ج: نعم. قد يؤدي عزم ربط الموصل المفرط إلى إتلاف الواجهات الملولبة أو التأثير على استمرارية الدرع. يجب اتباع ممارسات عزم ربط موصل الأداة القياسية.

س: هل يمكن لكابلات المجسات أن تشارك مساحة الأنابيب مع أسلاك طاقة المحرك؟
ج: يوصى بالفصل عن الموصلات عالية الطاقة لتقليل الضوضاء الكهربائية المستحثة والحفاظ على استقرار الإشارة.

ممارسات التركيب والتوصيل

قم بتركيب المجس باستخدام ترتيب الأجهزة ذي التثبيت العكسي المحدد وحافظ على المحاذاة المحورية نحو سطح العمود المراد مراقبته. تجنب نصف قطر الانحناء المفرط بالقرب من جسم المجس ونقاط إنهاء الموصل.

حافظ على استمرارية تأريض الدرع وفقًا لدليل تركيب نظام المحول. يجب تجنب حلقات التأريض بين رفوف الشاشة ونقاط التوصيل الميدانية.

تحقق من جهد فجوة المجس بعد التركيب النهائي وقبل بدء تشغيل الماكينة. يمكن أن يؤثر إنهاء سطح الدوار، والانحراف اللامركزي للعمود، وصلابة القوس على استقرار الإشارة الأولية.

قم بتوجيه كابلات المحول بشكل منفصل عن أسلاك خرج محرك التردد المتغير، وخزائن الموصلات، وموصلات الطاقة عالية التيار.

تفاصيل تنفيذ الطلب

(1) تتضمن الشحنة مجموعة المجس المكونة 330703-000-100-10-02-05.

(2) يتم توفير كابل التمديد ومستشعر Proximitor بشكل منفصل ما لم يتم تحديده في نطاق المشتريات.

(3) يتم تطبيق عبوات مضادة للكهرباء الساكنة ومواد عزل الصدمات الصناعية أثناء إعداد الشحن.

(4) تتوفر ملحقات التثبيت المتطابقة وأجهزة نظام المحول لتركيبات مراقبة 3300 XL المرتبطة.

اللوجستيات ومعالجة الشحن

دورة الإرسال النموذجية: 2-7 أيام عند الانتهاء من الدفع.
تشمل طرق الشحن DHL أو FedEx أو UPS خدمات اللوجستيات الصناعية الدولية.
تستخدم طريقة التعبئة تغليفًا واقيًا محكم الإغلاق ومضادًا للكهرباء الساكنة مع حاوية كرتونية معززة للتصدير لنقل أجهزة مراقبة الاهتزاز.
