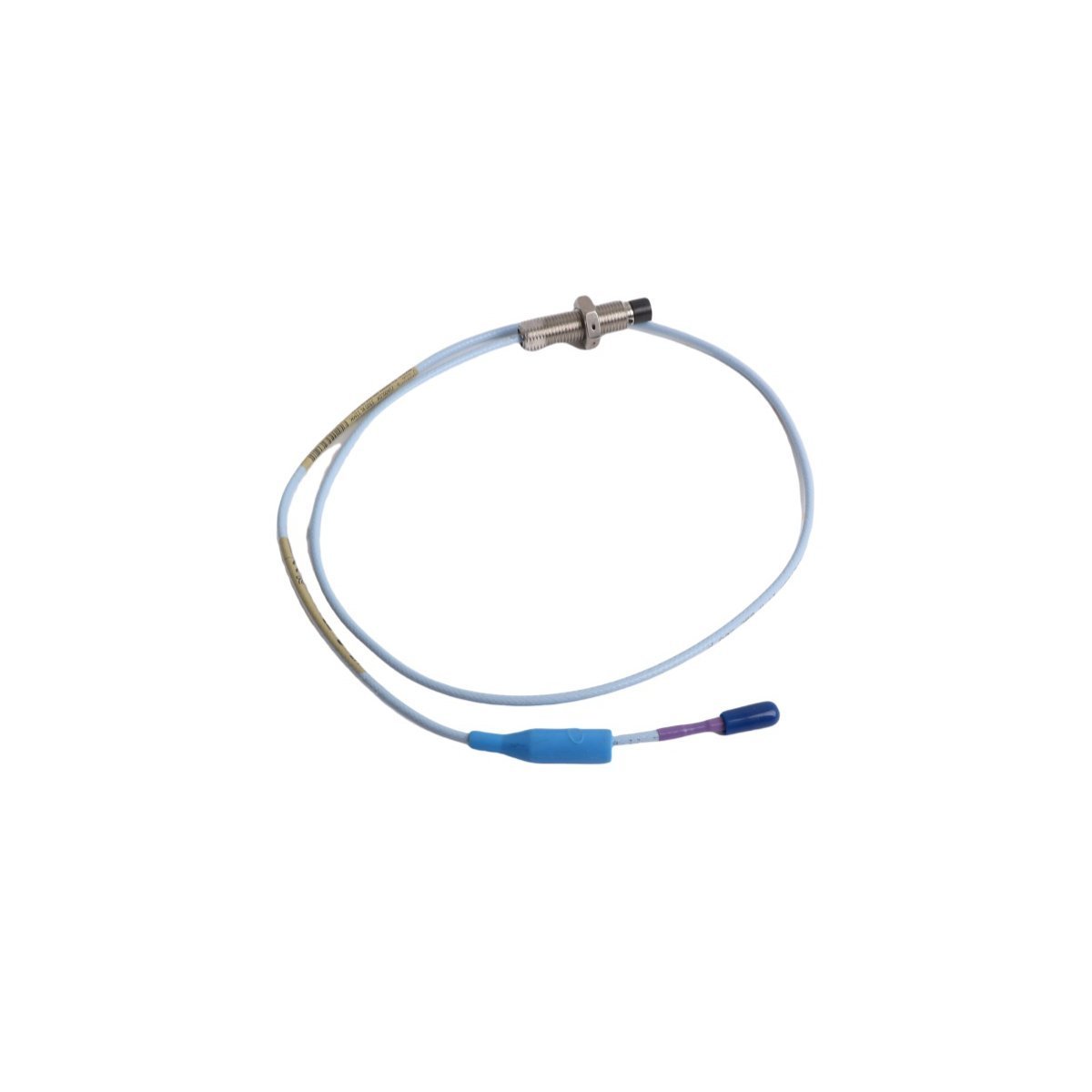

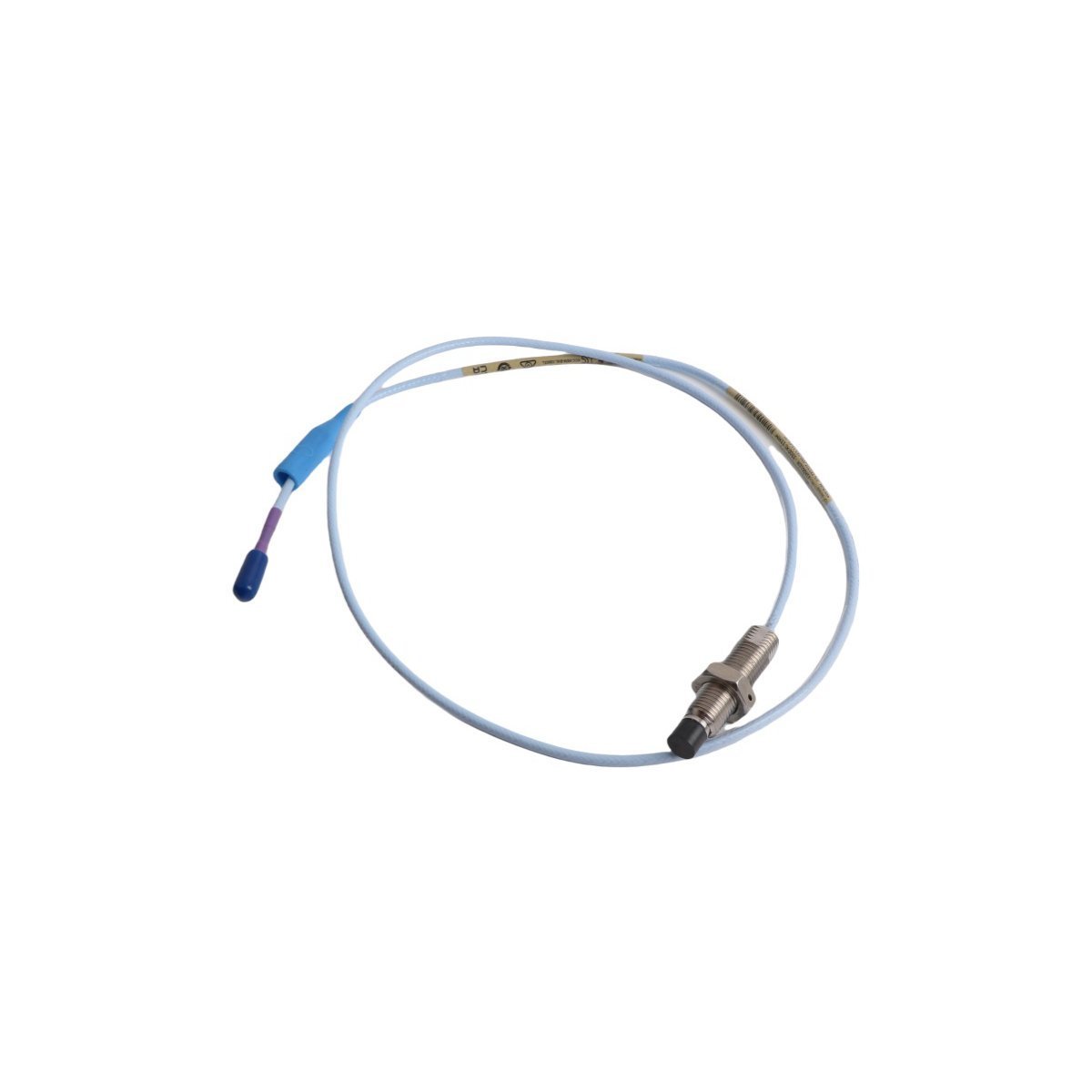

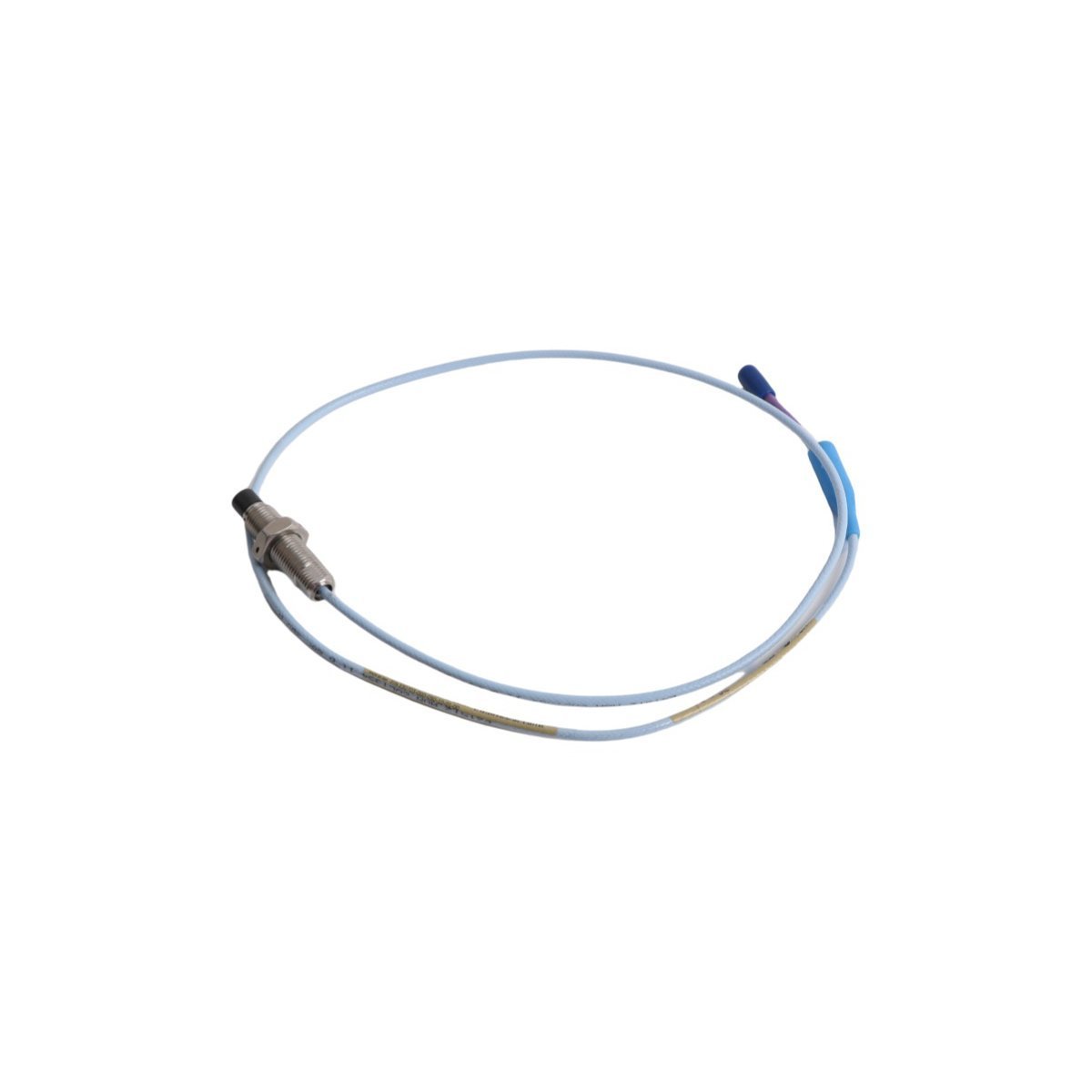

تم تكوين Bently Nevada 330703-00-060-10-11-00 (مسبار التقارب 330703 ) لمهام تقنية محددة في منصات حماية الآلات، ويوفر تنفيذًا ماديًا/كهربائيًا مباشرًا. ينشئ الجهاز مجال حث عالي التردد بالتردد اللاسلكي عبر رأس المستشعر مقاس 11 مم لتنفيذ تتبع مستمر غير تلامسي للإزاحة والاهتزاز عبر نطاقات خطية طويلة، وينقل بيانات المعاوقة الخام مباشرة إلى حلقات معالجة Proximitor المطابقة.

مصفوفة اختيار لاحقة النموذج

• 330703: مسبار تقارب 3300 XL 11 مم، سن M14 x 1.5، غلاف أملس بدون درع

• -00: خيار الطول غير المسنن (0 مم)

• -060: خيار طول الغلاف الكلي (60 مم)

• -10: خيار الطول الإجمالي (1.0 متر / 3.3 قدم)

• -11: خيار الموصل (موصل ClickLoc محوري مصغر، نمط قابس قياسي)

• -00: خيار موافقة الوكالة (تنفيذ قياسي، بدون شهادات مناطق خطرة إقليمية)

مواصفات الجهاز

معايرة مسبار التيار الدوامي وديناميكيات الدوار

يعدل تصميم الطرف مقاس 11 مم مقياس مسبار التيار الدوامي القياسي لاستيعاب ملفات تعريف التتبع الواسعة للهدف، مما يوفر استجابة معايرة تبلغ 100 مللي فولت/ميل. يتطلب الإعداد الميداني التحقق من إزاحة التثبيت من خلال إجراء صارم للتحقق من جهد الفجوة، مع الحفاظ على قيمة مستهدفة تبلغ -10 فولت تيار مستمر لوضع المستشعر في منتصف قوس الترجمة الخطية. للتتبع المعقد للمحامل ذات الأغشية السائلة وديناميكيات الدوار منخفضة التردد، يجب أن تدمج مجموعات المستشعرات المجاورة فواصل مكانية لتحسين قمع التداخل. تتطلب مداخل المسبار المتوازية مقاس 11 مم مسافة خلوص مادية لا تقل عن 76.2 مم من المركز إلى المركز لحماية المجالات المغناطيسية للتردد اللاسلكي المجاورة من تشويه القناة المتبادل.

بيان لوجستيات الإرسال

• 1 × مجموعة مسبار تقارب Bently Nevada 330703-00-060-10-11-00

• 2 × صواميل M14 x 1.5 سداسية

• 1 × غطاء واقي لواجهة ClickLoc المحورية

• 1 × ورقة منحنى معايرة الشركة المصنعة

إرشادات التركيب الميداني

يتطلب التكامل الميكانيكي فحصًا دقيقًا لتفاوتات الغلاف الملولب والأطوال المادية المطابقة قبل التركيب.

1. افحص منفذ التركيب الملولب M14 x 1.5 بحثًا عن نتوءات أو مواد جسيمية. قم بربط جسم المسبار يدويًا في القناة للتأكد من المحاذاة النظيفة عبر عمق الغلاف البالغ 60 مم.

2. وجه الكابل المحوري المتكامل بطول 1.0 متر نحو الغلاف الطرفي المحلي، وتأكد من تجنب ملامسته لمسبوكات الآلة الداخلية الحادة.

3. تقدم مجموعة المسبار نحو عمود الهدف أثناء فحص بيانات القياس عن بعد للحلقة عند أطراف الشاشة باستخدام مقياس متعدد رقمي معاير.

4. أوقف الدوران فورًا عندما يسجل الفولتميتر تحقق جهد الفجوة عند -10.0 فولت تيار مستمر. قم بشد صواميل القفل إلى حد أقصى يبلغ 22.6 نيوتن متر (200 بوصة رطل).

5. قم بتوصيل طرف ClickLoc بكابل تمديد 3300 XL 11 مم مطابق قياسي، مع التحقق من أن خط التدريع الخارجي يظل معزولًا كهربائيًا عن مستوى أرضية هيكل الآلة.

بنية تغليف التسليم

وقت التسليم: 2-7 أيام عند الانتهاء من الدفع، مع معالجة النقل عبر شركات الشحن الممتازة DHL أو FEDEX أو UPS. يصل كل عنصر استشعار مغلفًا في عبوات صناعية متخصصة مضادة للكهرباء الساكنة باستخدام حجرات رغوية داخلية مصبوبة خصيصًا لمنع تسطيح الخيط أو تحولات محاذاة اللب أثناء المناولة الدولية.

الأسئلة الشائعة حول نظام المحول

س: هل يمكن لمسبار 11 مم بطول 1.0 متر هذا أن يعمل عند توصيله مباشرة بمستشعر Proximitor 8 مم؟

ج: لا. تم ضبط هندسة الملف الداخلي لمسبار 11 مم خصيصًا لعامل مقياس يبلغ 100 مللي فولت/ميل ويتطلب Proximitor 3300 XL 11 مم مطابقًا. يؤدي توصيله بـ Proximitor 8 مم إلى تغيير مقياس مسبار التيار الدوامي، مما ينتج عنه أخطاء قياس شديدة ويؤدي إلى أعطال النظام.

س: هل يمكن تبديل مجموعة المسبار هذه ساخنًا عند الواجهة المحورية بينما يكون نظام المراقبة قيد التشغيل؟

ج: نعم. لن يؤدي فصل موصل ClickLoc المحوري بينما تكون الدائرة قيد التشغيل النشط -24 فولت تيار مستمر إلى إتلاف مكونات الجهاز. ومع ذلك، يؤدي هذا الإجراء إلى قطع حلقة الإشارة، مما يتسبب في أن تشير بطاقة الشاشة إلى حالة عطل "غير موافق" فورية.

س: ما هو الغرض من خيار الطول غير الملولب 0 مم؟

ج: يشير خيار 0 مم غير الملولب إلى أن جسم المسبار ملولب بالكامل على طوله البالغ 60 مم بالكامل. يوفر هذا التكوين أقصى قدر من قابلية التعديل للتركيب من خلال الأقواس القياسية أو جدران الغلاف السميكة حيث يكون التزاوج الكامل للخيط ضروريًا.
