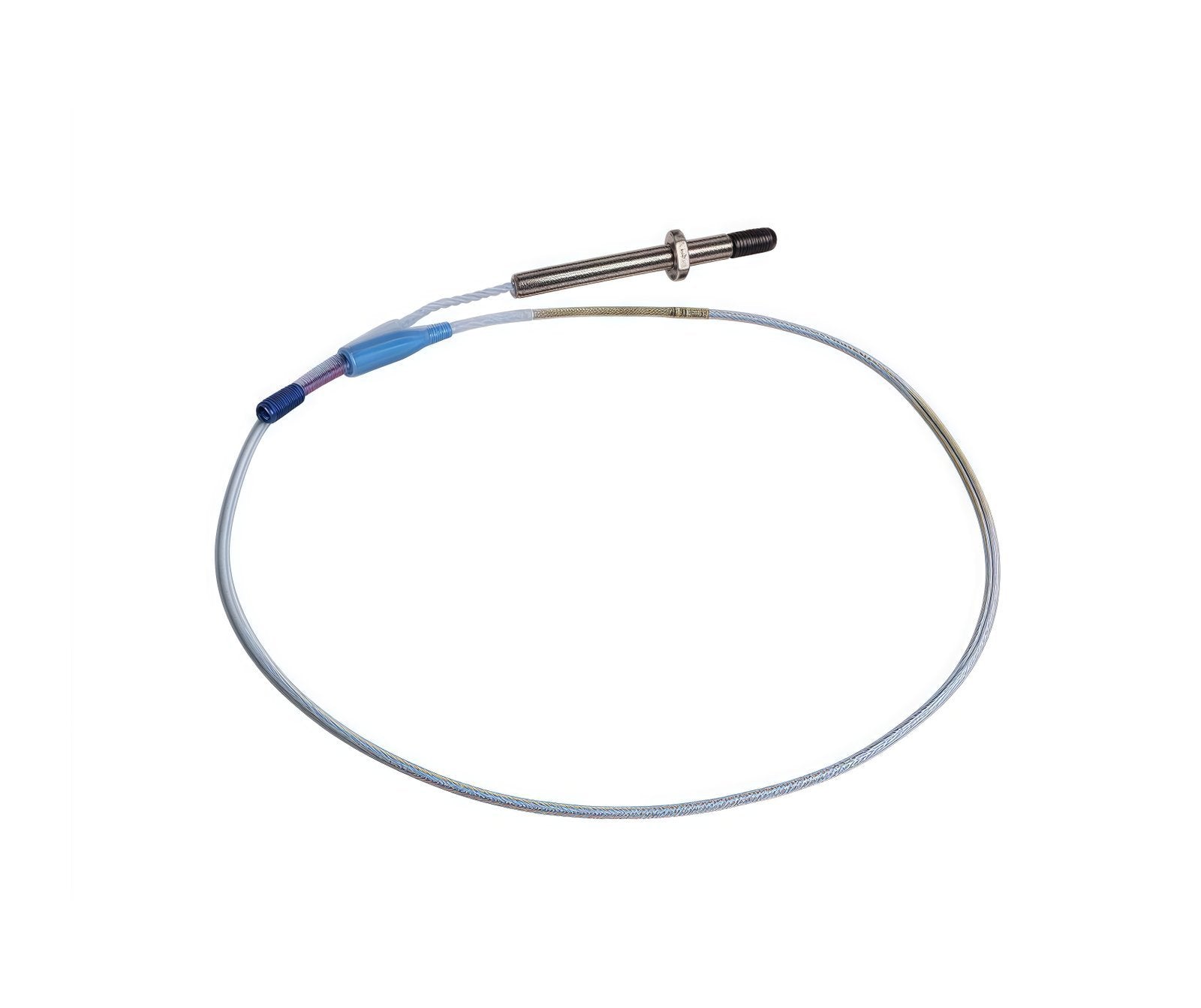

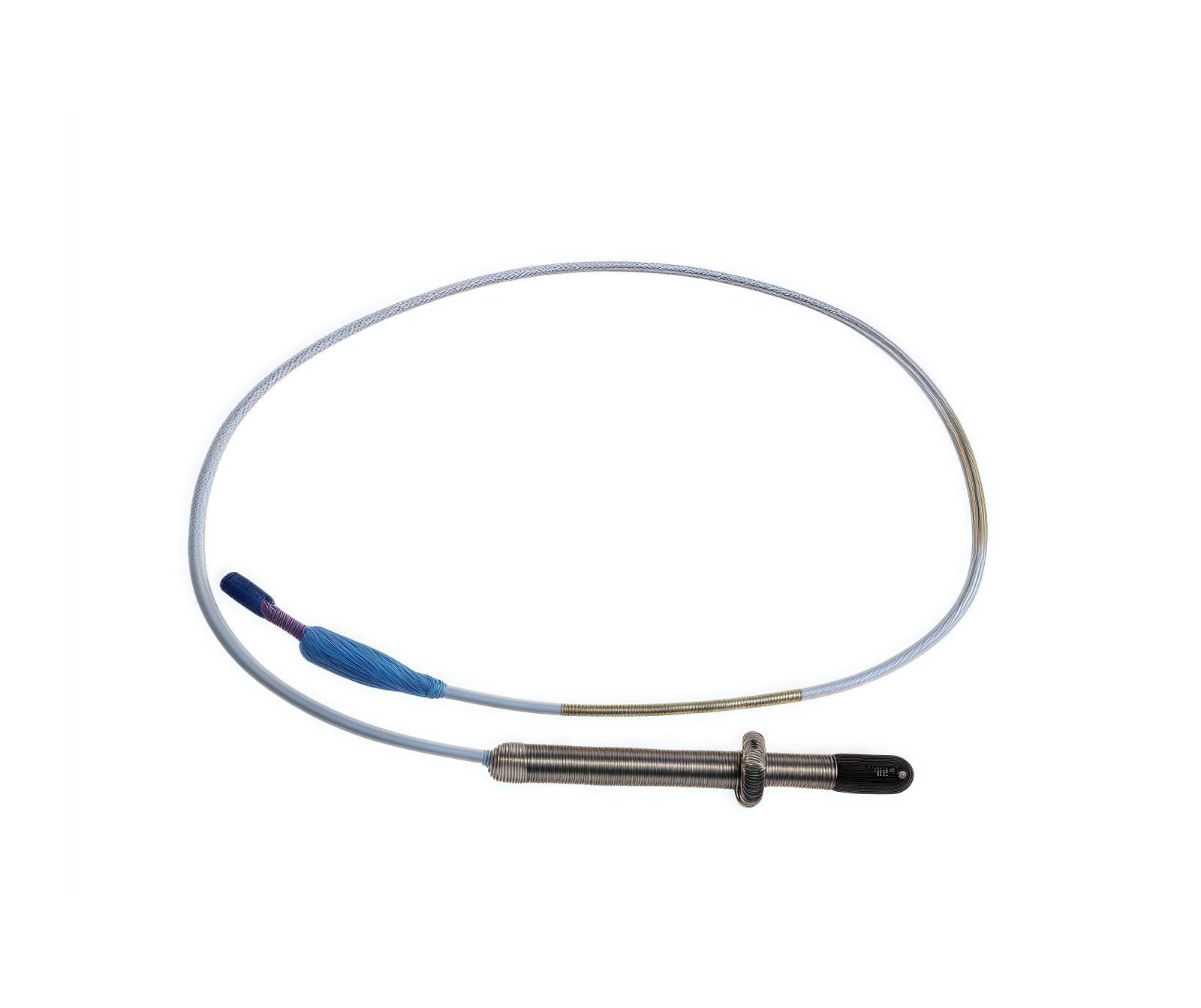

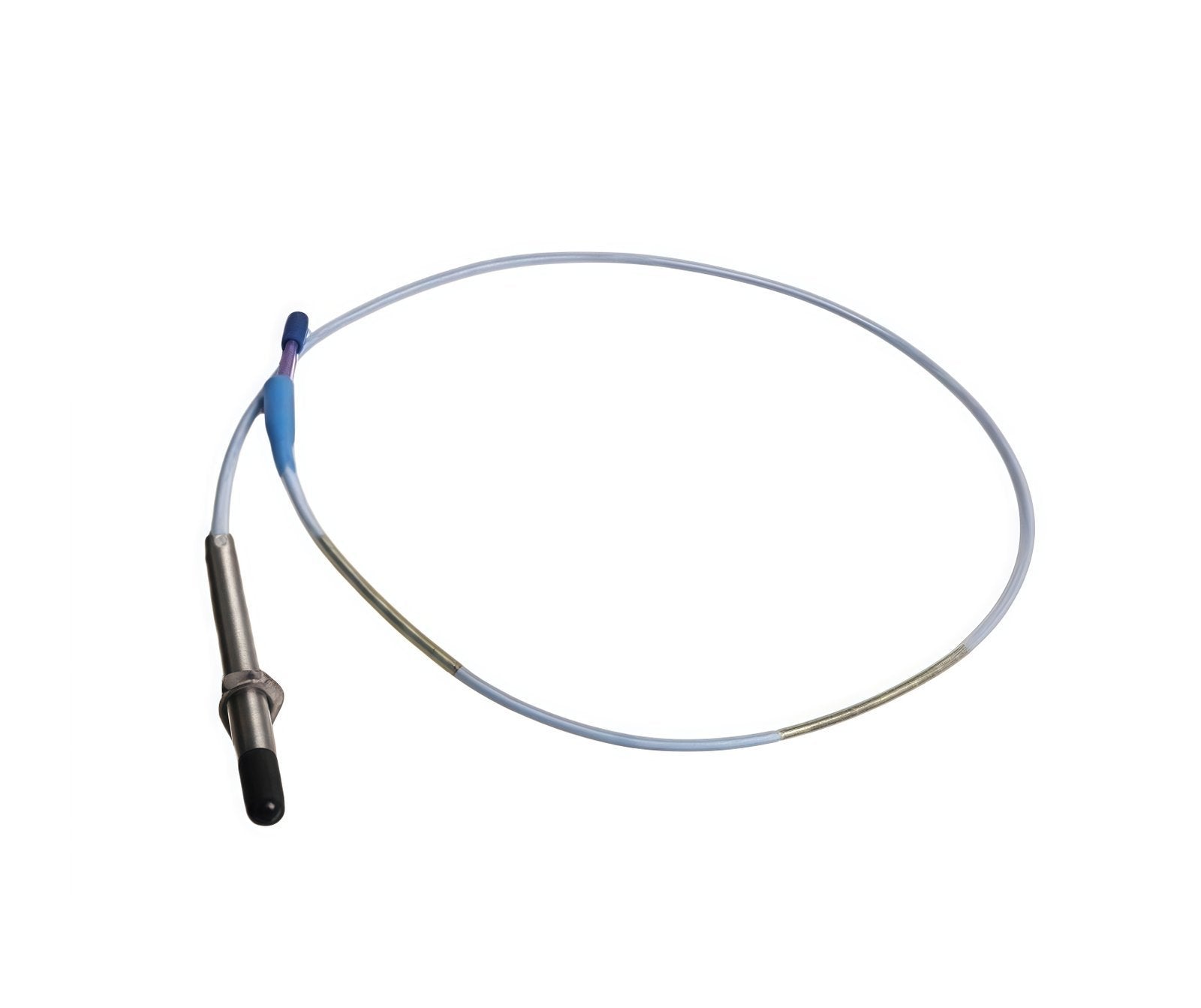

يعمل Bently Nevada 330701-00-40-10-02-05 كجهاز استشعار تقارب (Proximity Probe) أساسي من طراز 330701 يستخدم لإجراء قياسات الإزاحة والاهتزازات دون تماس عبر منصات مستشعر التقارب 3300 XL 11 مم. يكتشف التجميع المسافات الديناميكية والثابتة بين طرف المستشعر والهدف الموصل عبر توليد تيارات إعصارية عالية التردد، ويوفر مقياسًا للجهد المتناسب مباشرةً لقنوات أجهزة الإشراف على التوربينات (TSI) الأساسية.

مصفوفة اللواحق الهيكلية

• 330701: مجس تقارب 3300 XL 11 مم، سن 1/2-20 UNF، بدون درع

• -00: خيار طول غير مسنن (0.0 بوصة)

• -40: خيار طول الهيكل الإجمالي (4.0 بوصات)

• -10: خيار الطول الكلي (1.0 متر / 3.3 قدم)

• -02: خيار الموصل (موصل ClickLoc محوري مصغر مع واقي الموصل)

• -05: خيار موافقة الوكالة (موافقات متعددة للمناطق الخطرة من CSA وATEX وIECEx)

الخصائص الميكانيكية والكهربائية

معايرة مسبار التيارات الإعصارية والتحقق من جهد الفجوة

يتطلب التشغيل في حقول ديناميكيات الدوار عالية التردد معايرة دقيقة لمسبار التيارات الإعصارية لضمان حساسية موحدة عبر نطاق القياس الممتد البالغ 160 ميل. يتطلب التكوين الثابت تحققًا دقيقًا من جهد الفجوة المطابق لخط أساس -10 فولت تيار مستمر، مع محاذاة الهدف الهيكلي بدقة عند نقطة المنتصف لمنطقة الإزاحة الخطية. لتحقيق قمع مثالي للتشويش المتبادل والقضاء على تداخل المجال الاستقرائي بين قنوات التتبع المجاورة، يجب أن تحافظ التركيبات المتوازية للمسبار على فصل لا يقل عن 76 مم بين المراكز. يؤدي الانحراف عن مصفوفات التباعد هذه إلى إدخال تعديلات خاطئة في الطور والسعة، مما يعطل التقاط الاهتزازات العابرة أثناء بدء تشغيل الآلات الحيوية.

مكونات المجموعة المضمنة

• 1 × مسبار تقارب محوري Bently Nevada 330701-00-40-10-02-05

• 1 × غلاف واقي للموصل المحوري مسبق التركيب

• 2 × صواميل سداسية قفل 1/2-20 UNF

• 1 × ورقة شهادة معايرة المواد

تعليمات التركيب والتثبيت الميكانيكي

يتطلب التثبيت المادي الالتزام الصارم بتفاوتات المحاذاة لمنع تلف المشابك الميكانيكية أو طرف المسبار أثناء التشغيل.

1. افحص منطقة مسار الهدف على الدوار للتأكد من أن خشونة السطح لا تتجاوز 1.0 ميكرومتر (40 ميكروبوصة) rms لتقليل التذبذب الكهربائي.

2. أدخل وقم بتدوير غلاف المسبار عبر مجموعة الحامل حتى يتم التلامس المادي مع الهدف، ثم ارجع السن لإنشاء مسافة تشغيل تقريبية.

3. قم بتوصيل الطاقة الخارجية بمستشعر التقارب المطابق وراقب خرج التيار المستمر. اضبط عمق الإدخال حتى يصل جهد الفجوة إلى -10.0 فولت تيار مستمر.

4. قم بشد صواميل القفل 1/2-20 UNF إلى أقصى تصنيف نهائي يبلغ 11.3 نيوتن متر (100 بوصة-رطل). لا تفرط في الشد لأن ذلك سيؤدي إلى ربط غلاف المستشعر.

5. قم بتوصيل الخط المحوري المتكامل بطول 1.0 متر بكابل التمديد باستخدام وصلة ClickLoc. تأكد من نشر واقي الموصل فوق الوصلة لعزل الوصلة عن الرطوبة ومسارات التأريض الهيكلية.

إطار اللوجستيات والتعبئة والتغليف

وقت التسليم: 2-7 أيام عند الانتهاء من الدفع، يتم الشحن عبر شركات الشحن السريع العالمية بما في ذلك DHL وFEDEX وUPS. يتم تعبئة جميع الوحدات في عبوات صناعية معتمدة مضادة للكهرباء الساكنة تحتوي على خلايا رغوية عالية الكثافة محددة لمنع التشوه المادي وتأمين معلمات المعايرة أثناء النقل.

الأسئلة الشائعة حول التحقق من الأداء الهيكلي

س: هل يمكن مطابقة هذا المسبار 11 مم مباشرة مع مستشعر تقارب 3300 XL 8 مم القياسي؟

ج: لا. يتطلب مسبار 330701 مستشعر تقارب 3300 XL 11 مم محددًا. دوائر الضبط الداخلية، ومعايرة مسبار التيار الدوامي، وعامل المقياس الاسمي (100 مللي فولت/ميل لـ 11 مم مقابل 200 مللي فولت/ميل لـ 8 مم) غير متوافقة وستتسبب في أعطال فورية في قياس الحلقة.

س: هل يسمح بالتبديل السريع لموصل الطرف المحوري؟

ج: نعم. المسبار مكون سلبي يحتوي فقط على ملفات حثية. لن يؤدي قطع أو إنشاء مسار إشارة محوري أثناء تنشيط إطار المراقبة إلى إلحاق ضرر بالأجهزة، على الرغم من أنه سيؤدي إلى تعطل حالة "غير موافق" (NOT OK) على رف المراقبة المخصص.

س: ما هو إجراء التأريض الذي يجب تنفيذه لدرع نظام المستشعر؟

ج: يجب ربط درع النظام بنقطة تأريض أداة نظيفة واحدة، والتي يتم تنفيذها حصريًا عند رف المراقبة أو طرف الكتلة الطرفية لحلقة Proximitor. يجب أن يظل جسم المسبار وموصل كابل التمديد معزولين عن هياكل تأريض الماكينة لتجنب حلقات التأريض ثنائية النقطة.
