نظرة عامة على المنتج

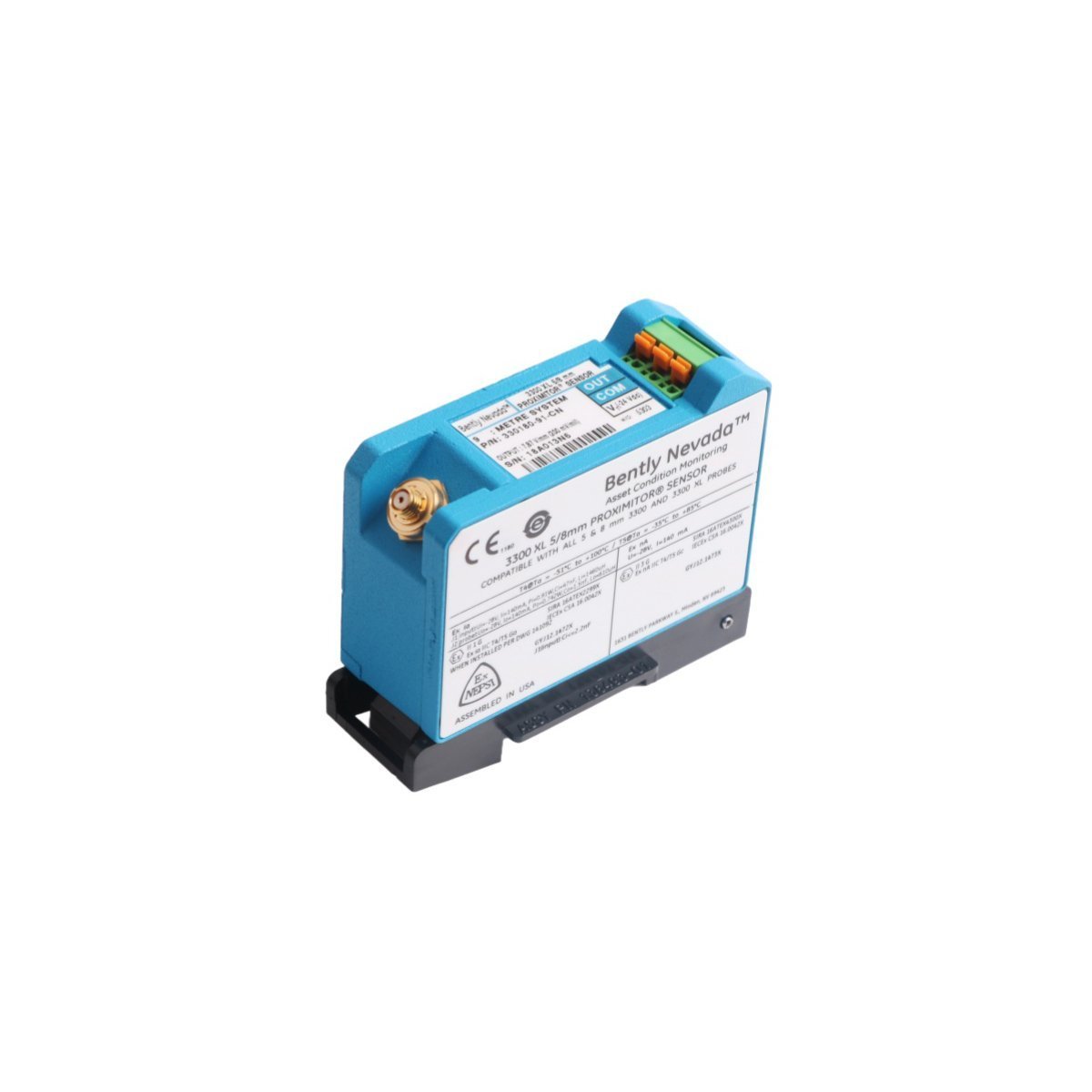

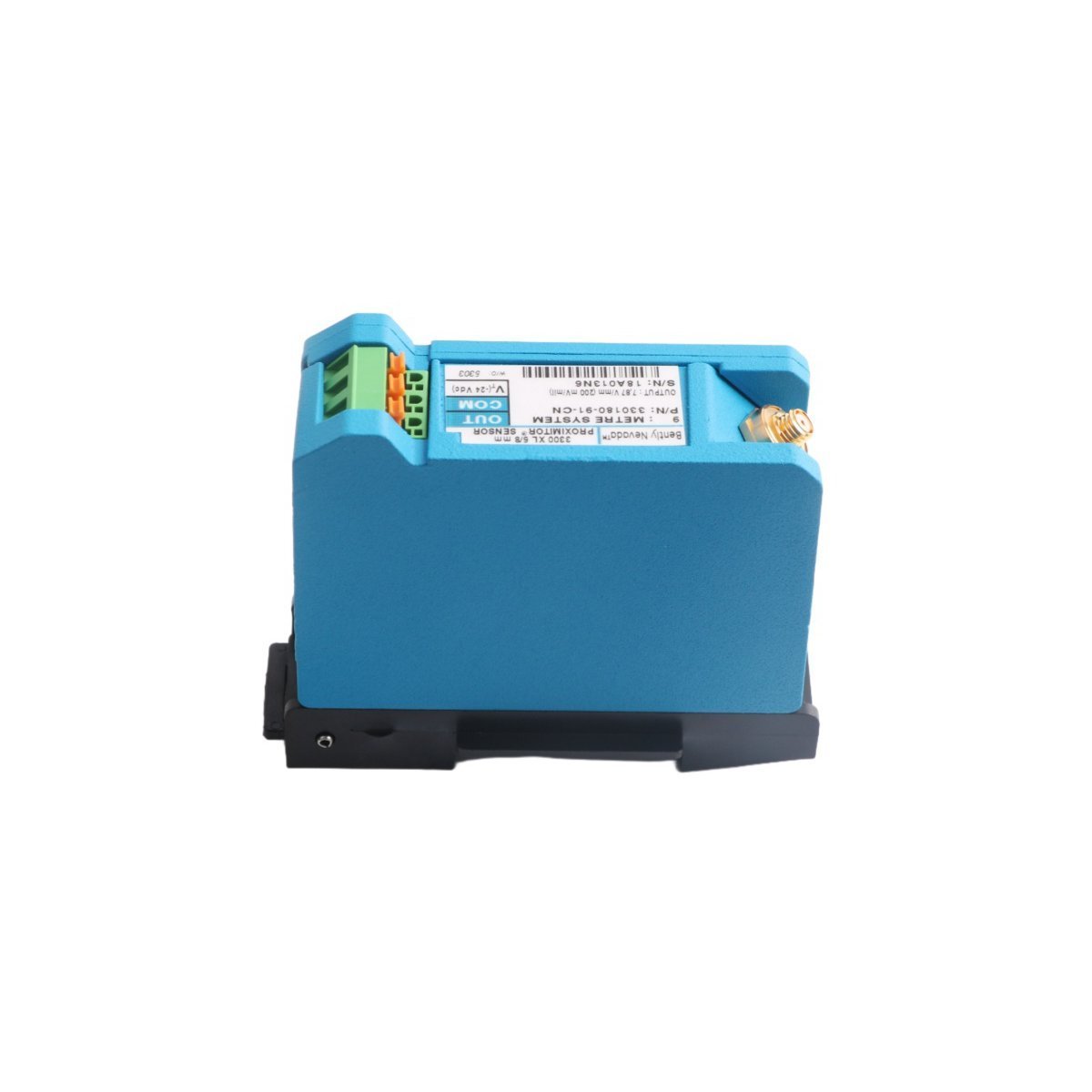

Bently Nevada 330180-91-CN هي وحدة تكييف إشارة عالية الأداء مصممة لنظام محول القرب 3300 XL 8 مم. يعمل مستشعر Proximitor هذا كواجهة إلكترونية لقياسات الإزاحة بدون تلامس، ويحول إشارات التيار الدوامي الخام من مسبار القرب إلى خرج جهد خطي ثابت. تتناسب الإشارة الناتجة طرديًا مع المسافة الفاصلة بين طرف المسبار والسطح الموصّل المستهدف، مثل عمود الآلة.

تم تحسين هذا المتغير "CN" خصيصًا للبيئات الصناعية المعيارية، ويتميز بتكوين تثبيت على سكة DIN ومعايرة المصنع بطول إجمالي للنظام يبلغ 9.0 أمتار (29.5 قدم). إنه مكون أساسي لأجهزة مراقبة التوربينات (TSI)، ويوفر البيانات الأساسية المطلوبة لتحليل الاهتزازات الشعاعية، ومراقبة موضع الدفع المحوري، واستشعار سرعة Keyphasor على الآلات الدوارة الحيوية.

الخصائص التقنية الأساسية

• معايرة النظام الممتدة: مضبوطة خصيصًا لطول نظام يبلغ 9.0 أمتار، مما يضمن الدقة الخطية وسلامة الإشارة عند إقرانها بمجسات وكابلات تمديد 3300 XL مطابقة.

• دقة بدون تلامس: توفر قياسًا عالي الدقة لديناميكيات العمود دون تآكل مادي، باستخدام عامل قياس قياسي يبلغ 7.87 فولت/مم (200 ملي فولت/ميل).

• التوافق مع معيار API 670: يلتزم بالكامل بمعايير المعهد الأمريكي للبترول للخطية، واستجابة التردد، والاستقرار الحراري في تطبيقات حماية الآلات.

• قابلية تبادل المكونات: جزء من بنية 3300 XL "المطابقة الشاملة"، مما يسمح باستبدال المجسات أو الكابلات دون الحاجة إلى معايرة يدوية على طاولة الاختبار.

• درع ضد تداخل الترددات الراديوية والتداخل الكهرومغناطيسي: مصمم بمقاومة متقدمة لتداخل الترددات الراديوية والتداخل الكهرومغناطيسي، مما يسمح بالتشغيل الموثوق به في البيئات الكهربائية المعقدة.

• تكامل مبسط: يسهل تصميم التثبيت على سكة DIN والطرفيات اللولبية المدمجة التركيب السريع في خزانات التحكم عالية الكثافة.

المواصفات التقنية

• الشركة المصنعة: Bently Nevada (Baker Hughes)

• رقم الموديل: 330180-91-CN

• سلسلة المنتجات: 3300 XL 8 mm Proximity Transducer System

• نوع التركيب: سكة DIN مقاس 35 مم

• الطول الإجمالي للنظام: 9.0 أمتار (29.5 قدم)

• استجابة التردد: 0.5 هرتز إلى 12 كيلو هرتز

• النطاق الخطي: 2.0 مم (80 ميل)

• طاقة الإدخال: -17.5 VDC إلى -26 VDC

• درجة حرارة التشغيل: -40 درجة مئوية إلى +85 درجة مئوية

• الوزن: 0.55 كجم

• الأبعاد: 20.5 × 22.4 × 3.3 سم

• المنشأ: الولايات المتحدة الأمريكية

• رمز HS: 8537101190

مجالات التطبيق الصناعي

• حماية التوربينات: ضروري لمراقبة الإزاحة المحورية والاهتزاز الشعاعي في التوربينات البخارية والغازية الكبيرة.

• الضواغط الطاردة المركزية: تتبع استقرار الدوار وصحة المحامل في معالجة النفط والغاز عالية الضغط.

• توليد الطاقة: إشارات Keyphasor عالية الدقة لتوقيت الطور وقياسات السرعة الدورانية على المولدات.

• الصيانة التنبؤية: اكتساب البيانات في الوقت الفعلي للمحركات الصناعية والمراوح وعلب التروس في التصنيع الثقيل.
