نظرة عامة على المنتج

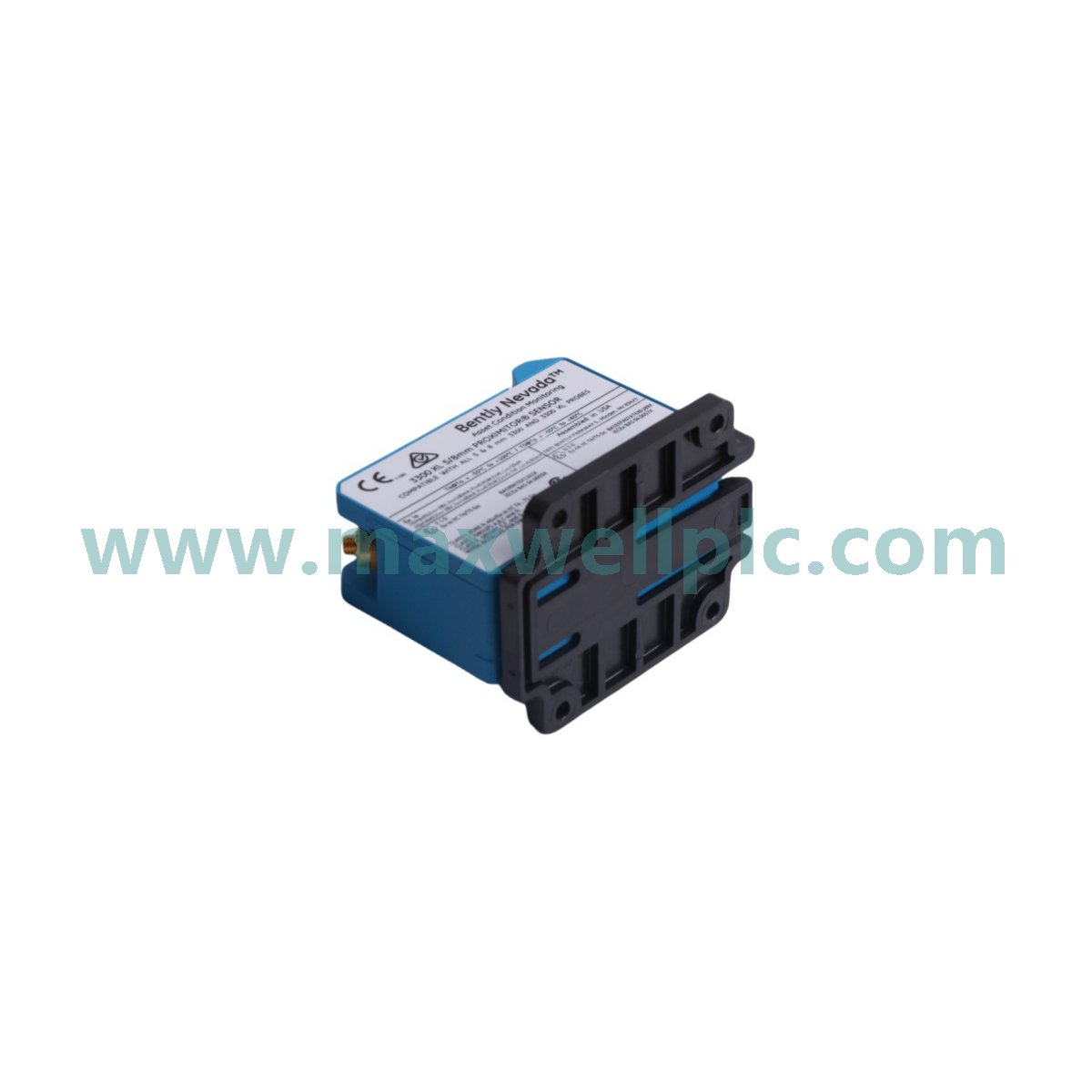

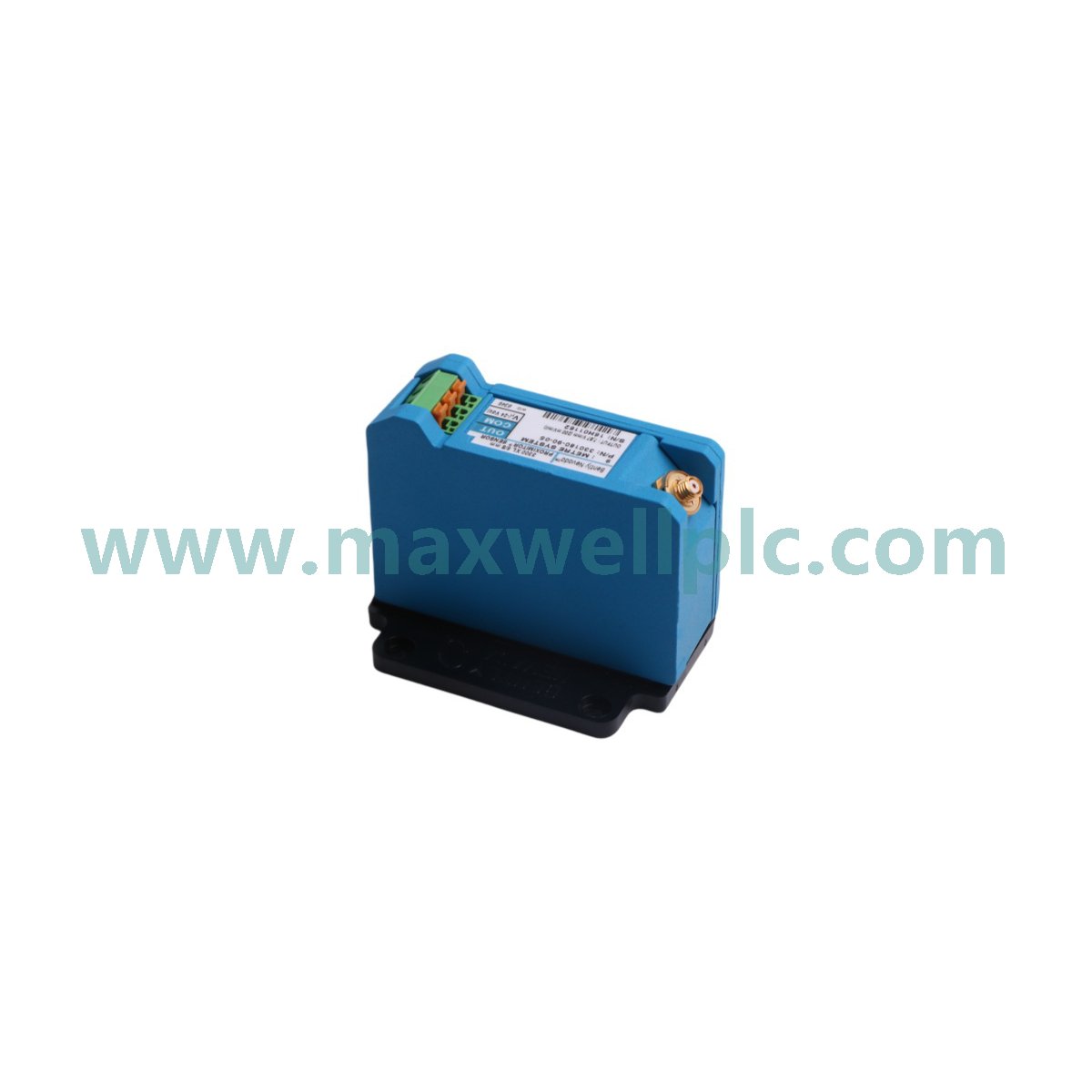

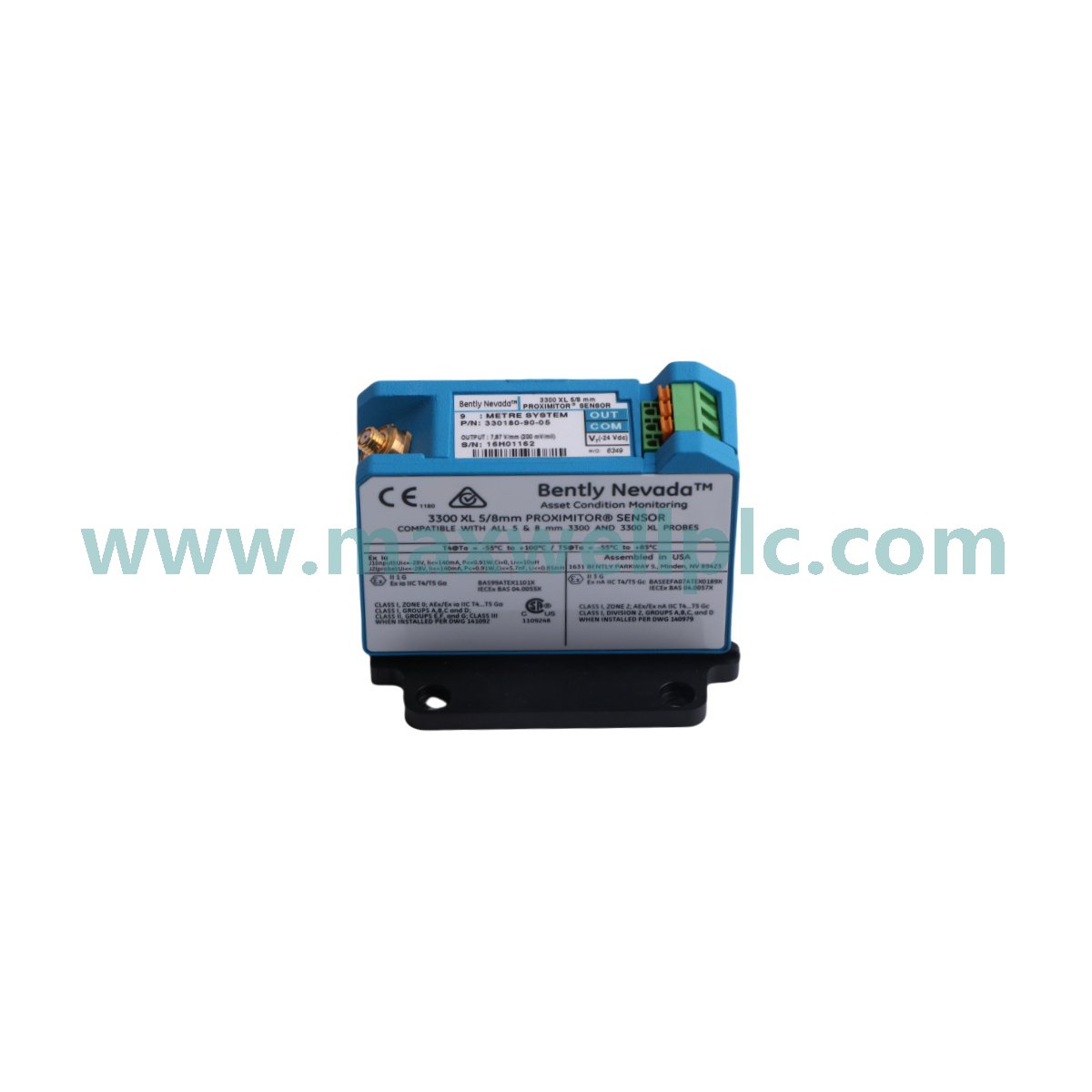

وحدة Bently Nevada 330180-90-05 هي وحدة تكييف إشارة مصممة لنظام محول القرب 3300 XL. هذا الجهاز هو الواجهة الأساسية بين المسبار الفيزيائي ونظام المراقبة، وهو المسؤول عن تحويل إشارة التردد اللاسلكي (RF) عالية التردد التي يولدها مسبار القرب إلى إشارة جهد متناسب. هذا الخرج الكهربائي ضروري لتحديد الفجوة بين الدوار والجزء الثابت، والاهتزاز، وموضع العمود بدقة في الآلات الدوارة الحيوية. تم تصميم 330180-90-05 للاستقرار في البيئات الكهرومغناطيسية والحرارية الصعبة، مما يضمن خطية الإشارة وقابليتها للتكرار اللازمة لسلامة النظام الكلية (TSI).

المواصفات الفنية

شرح تكوين النموذج

يعكس هيكل رقم الجزء 330180-90-05 معايير تصميم محددة ضمن سلسلة 3300 XL:

• 330180: يشير إلى عائلة مستشعرات القرب 3300 XL 5 مم و 8 مم.

• -90: يشير إلى خيارات موافقة الوكالة والتكوين، والتي تم معايرتها خصيصًا لمتطلبات معاوقة النظام وطوله القياسية.

• -05: يمثل التكوين المحدد للتركيب والإنهاء (متوافق مع سكة DIN).

  يجب على المهندسين ملاحظة أن مستشعر القرب 3300 XL يتم معايرته كنظام كامل (مسبار، كابل تمديد، مستشعر القرب). سيؤدي استبدال المكونات غير المتطابقة إلى خطأ خطي وفقدان دقة المعايرة.

التطبيقات النموذجية

• حماية الآلات التوربينية: المراقبة في الوقت الفعلي لاهتزاز عمود التوربين لمنع تعطل المحمل الكارثي.

• تحليل الضاغط المركزي: الكشف عن انحراف الدوار، والموضع المحوري، والاهتزاز العابر أثناء دورات التشغيل أو الإيقاف.

• تشخيص صندوق التروس: مراقبة اهتزاز الشبكة في مجموعات التروس عالية السرعة وذات الحمل الثقيل للتنبؤ بأنماط التآكل.

• الموازنة الصناعية: توفير تغذية راجعة عالية السرعة لتطبيقات الموازنة الميدانية في توليد الطاقة.

توافق النظام

يتوافق 330180-90-05 تمامًا مع أنظمة مسبار Bently Nevada 3300 XL 5 مم و 8 مم. وهو مصمم للتوصيل بأرفف مراقبة الاهتزاز من سلسلة 3500. لا يمكن تبديله مع مستشعرات سلسلة 3300 (غير XL) دون إعادة معايرة حلقة المحول بأكملها. تأكد من أن برامج النظام الثابتة تدعم وحدات 3300 XL عند ترقية البنية التحتية القديمة.

إرشادات التركيب والتوصيل

• التركيب: قم بتركيب مستشعر القرب في خزانة محمية وجافة باستخدام حامل سكة DIN المتوفر. تجنب المواقع المعرضة للاهتزاز الميكانيكي عالي التردد.

• التأريض: يتطلب نظام 3300 XL تأريضًا مناسبًا للحفاظ على نسب الإشارة إلى الضوضاء. تأكد من توصيل مبيت مستشعر القرب بأرضية جهاز عالية الجودة.

• الكابلات: استخدم فقط كابلات التمديد المحورية المعتمدة من Bently Nevada مع موصلات TwistLock أو الموصلات القياسية. تأكد من إحكام جميع توصيلات الكابلات يدويًا حتى تصبح ثابتة.

• حلقة الإشارة: تحقق من نطاق جهد الإمداد من -10 VDC إلى -24 VDC. تحقق من فجوة طرف المسبار (خرج -10 VDC الاسمي) عند التركيب قبل بدء دوران الجهاز.

مزايا المنتج

• خرج خطي: يوفر خرجًا خطيًا للغاية يبلغ 200 مللي فولت/ميل عبر نطاق القياس بالكامل، مما يضمن بيانات دقيقة لتكامل PLC/DCS.

• المناعة الكهرومغناطيسية: يقلل التصميم المتين من التداخل من محركات التردد المتغير (VFDs) ومصادر EMI العالية الأخرى الشائعة في المصانع الصناعية الكبيرة.

• الاستقرار طويل الأمد: يتم تقليل شيخوخة المكونات، مما يقلل الانجراف المرتبط عادةً بدورات درجة الحرارة في البيئات الصناعية.

• إمكانية التحديث: لا تزال سلسلة 3300 XL هي المعيار العالمي لحماية الآلات، حيث توفر قطع غيار ودعم وثائق واسعة للأصول الحالية.

معلومات الطلب

• مستشعر القرب 330180-90-05 (جديد/أصلي)

• مسابير 330101/330102 5 مم/8 مم المتوافقة (تطلب بشكل منفصل)

• كابلات التمديد 330130 المتوافقة (تطلب بشكل منفصل)

• تتضمن أجهزة تركيب سكة DIN

الأسئلة الشائعة

• ما هو تأثير عدم تطابق الكابلات؟

  سيؤدي استخدام كابل تمديد غير معاير لـ 330180-90-05 إلى أخطاء في المعاوقة، مما يتسبب في عدم دقة القياسات التي قد تؤدي إلى إنذارات خاطئة.

• كيف أتحقق من أن المستشعر يعمل؟

  قم بقياس جهد الإمداد عند طرف مستشعر القرب وتحقق من جهد الخرج أثناء فحص فجوة المسبار إلى الهدف باستخدام مقياس سمك.

• هل يعمل 330180-90-05 مع أنظمة 3300 القديمة؟

  إنه متوافق مع أرفف مراقبة سلسلة 3300، بشرط أن تكون مكونات نظام المحول (المسبار، الكابل، المستشعر) كلها من سلسلة 3300 XL.

• ماذا يحدث إذا تعرض طرف المسبار للتلف؟

  يؤدي الطرف التالف إلى تغيير مجال التردد اللاسلكي، مما يؤدي إلى عدم استقرار الإشارة. إذا خدشت طبقة الإيبوكسي، فيجب استبدال المستشعر على الفور.

• هل يمكن تركيب هذه الوحدة في الهواء الطلق؟

  تم تصميم مستشعر القرب نفسه للتركيب في خزانة مصنفة من NEMA. لا ينبغي تعريضه مباشرة للمطر أو رذاذ الملح؛ استخدم حاوية مقاومة للعوامل الجوية.

• لماذا تم وضع علامة على هذا النموذج على أنه متوقف؟

  سلسلة 3300 XL هي منصة ناضجة. بينما يعد 330180-90-05 جزءًا قديمًا، لا تزال تقنية 3300 XL مدعومة للصيانة الحرجة.

• ما هو الخرج الاسمي عند فجوة 0 مم؟

  عادةً ما يتم معايرة النظام لتوفير خرج جهد قريب من الصفر عندما يكون المسبار في اتصال ميكانيكي مع الهدف.

• هل يمكن للمستشعر قياس الأجسام غير المعدنية؟

  لا. يعتمد على تقنية التيار الدوامي، التي تتطلب هدفًا معدنيًا موصلًا لإنشاء اضطرابات مجال التردد اللاسلكي اللازمة.

• كيف أمنع التداخل في الإشارة؟

  تأكد من فصل المسابير بمسافة لا تقل عن 1.5 بوصة للقياسات الشعاعية وأن دروع الكابلات مؤرضة عند طرف النظام فقط.

• ما هو العمر الافتراضي للمستشعر؟

  مع التركيب المناسب والحماية من التلف الميكانيكي، غالبًا ما تتجاوز هذه المستشعرات 10-15 عامًا من العمر التشغيلي في البيئات الخاضعة للرقابة.
