نظرة عامة على المنتج

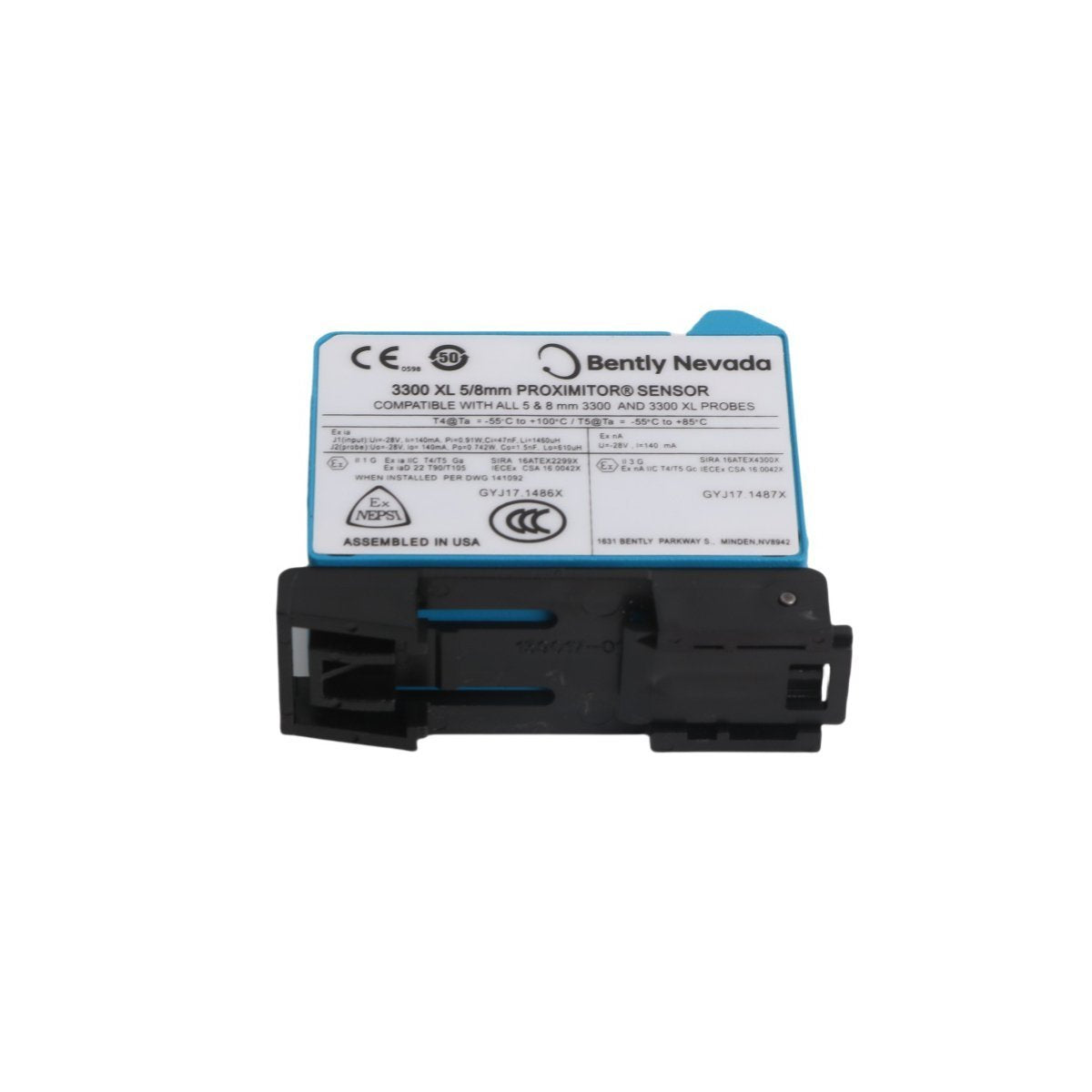

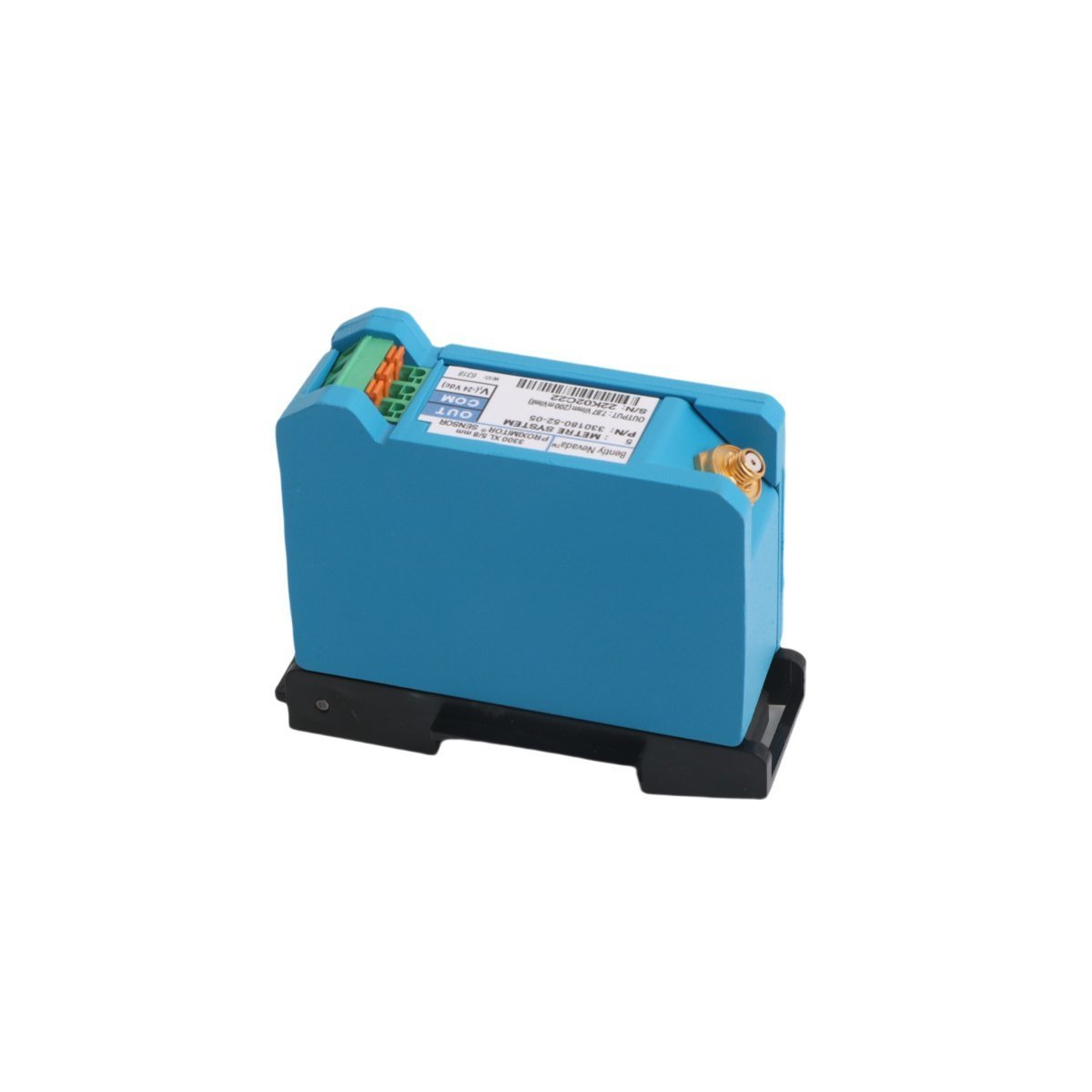

Bently Nevada 330180-52-05 هو مستشعر تقارب عالي الأداء (Proximitor Sensor) مصمم خصيصًا لنظام محول التقارب 3300 XL Proximity Transducer System. تم تصميم هذا الإصدار المحدد بطول 5.0 متر (16.4 قدم) كحل أساسي لتحديث منشآت محولات السلسلة 7200 القديمة. يعمل كمُكيف إشارة متخصص، حيث يحول إشارات التيار الدوامي من مجسات التقارب إلى خرج جهد خطي يتناسب مع إزاحة العمود أو اهتزازه.

كمكون حيوي لأجهزة مراقبة التوربينات (TSI)، يضمن 330180-52-05 أن الآلات القديمة يمكن أن تفي بمعايير المراقبة الحديثة. عند دمجه في نظام المراقبة 3500، فإنه يوفر بيانات عالية الدقة مطلوبة لتحليل الاهتزازات الشعاعية، وتتبع موضع الدفع المحوري، وقياس سرعة الدوران في الأصول الصناعية الحيوية.

الخصائص التقنية الرئيسية

• ترحيل النظام القديم: مُحسّن خصيصًا ليحل محل أنظمة السلسلة 7200 بطول 5 أمتار التي توقف إنتاجها، مما يسمح بالانتقال السلس إلى تقنية 3300 XL دون الحاجة إلى إعادة عمل ميكانيكي واسعة النطاق.

• الامتثال العالمي للمناطق الخطرة: معتمد من CSA و ATEX و IECEx، مما يضمن التشغيل الآمن والموثوق به في الأجواء الصناعية التي يحتمل أن تكون قابلة للانفجار.

• طول النظام الموحد: معاير من المصنع لطول نظام إجمالي قدره 5.0 أمتار، مما يحافظ على دقة الإشارة وعامل قياس ثابت قدره 7.87 فولت/مم (200 ملي فولت/ميل).

• تكامل مبسط: مصمم للتركيب المباشر دون الحاجة إلى أجهزة متخصصة إضافية، مما يجعله مثاليًا لتعديل خزائن الآلات ذات المساحة المحدودة.

• سلامة إشارة فائقة: يتميز بدرع متقدم ضد التداخل الكهرومغناطيسي/التردد اللاسلكي لمنع تلف الإشارة في البيئات عالية الضوضاء التي توجد غالبًا بالقرب من التوربينات والضواغط الكبيرة.

• توافق البرامج: مدعوم بالكامل بواسطة برامج Bently Nevada الحالية للتكوين ومراقبة الحالة، مما يسهل استراتيجيات الصيانة التنبؤية المتقدمة.

المواصفات الفنية

• الشركة المصنعة: بينتلي نيفادا (بيكر هيوز)

• رقم الموديل: 330180-52-05

• سلسلة المنتج: نظام محول التقارب 3300 XL 8 ملم

• الوظيفة الأساسية: مكيف إشارة / مستشعر تقارب

• إجمالي طول النظام: 5.0 أمتار (16.4 قدم)

• المدى الخطي: 2.0 ملم (80 ميل)

• درجة حرارة التشغيل: -40 درجة مئوية إلى +85 درجة مئوية

• الوزن: 0.24 كجم

• الأبعاد: 8.0 × 6.0 × 6.3 سم

• المنشأ: الولايات المتحدة الأمريكية

• رمز النظام المنسق: 8537101190

مجالات التطبيق الصناعي

• حماية آلات التوربينات: مراقبة حركات الأعمدة الشعاعية والمحورية في توربينات البخار والغاز عالية السرعة.

• محطات الضغط: تتبع استقرار الدوار وتآكل المحامل في الضواغط الطاردة المركزية والمحورية.

• تعديلات الأنظمة القديمة: مثالي للمنشآت التي تقوم بالترقية من أنظمة التقارب من السلسلة 7200 إلى وحدات المراقبة الحديثة من السلسلة 3500.

• توليد الطاقة: توقيت Keyphasor دقيق واستشعار السرعة لمجموعات المولدات الكبيرة.
