نظرة عامة على المنتج

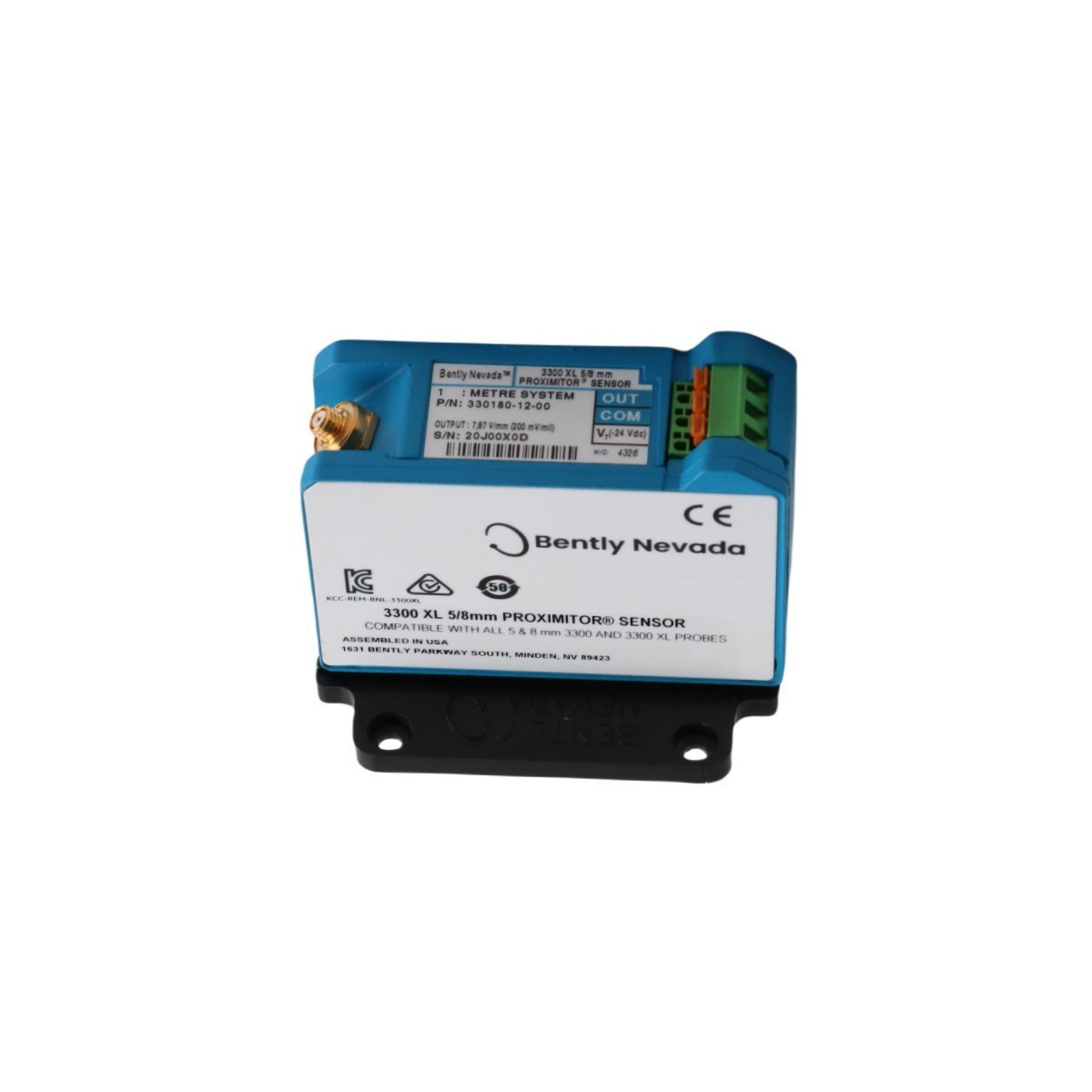

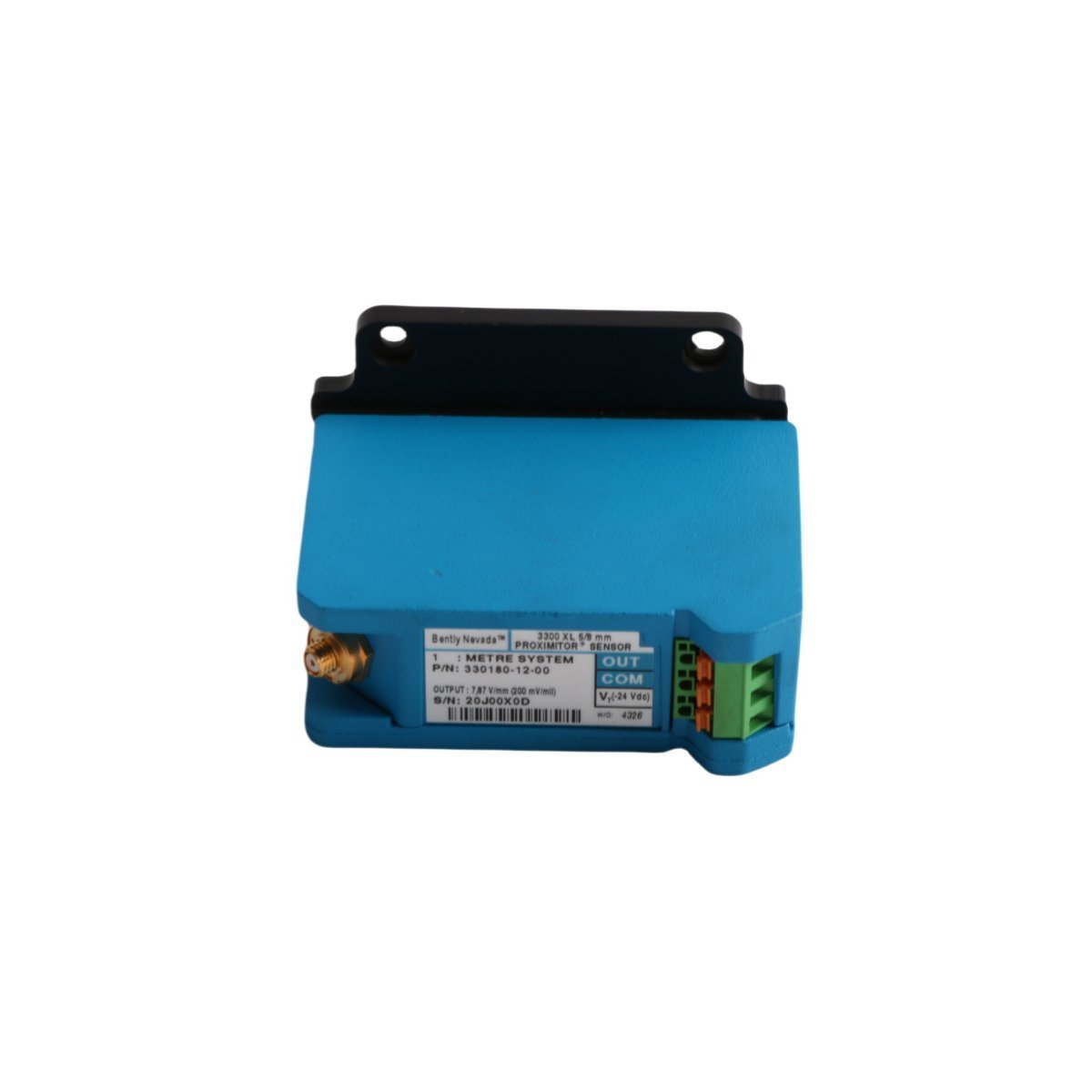

Bently Nevada 330180-12-00 هو وحدة تكييف إشارة عالية الدقة مصممة لنظام محول القرب 3300 XL. تعمل هذه الوحدة بمثابة النواة الإلكترونية لقياسات الإزاحة غير التلامسية، حيث تحول إشارات التيار الدوامي الخام من مسبار القرب إلى خرج جهد خطي مستقر. تتناسب الإشارة الناتجة مباشرة مع الفجوة المادية بين طرف المسبار والسطح الموصّل المستهدف.

بصفته مكونًا أساسيًا لأجهزة الإشراف على التوربينات (TSI)، تم معايرة 330180-12-00 في المصنع بطول نظام إجمالي يبلغ 1.0 متر (3.3 قدم). يوفر البيانات عالية الدقة المطلوبة لتحليل الاهتزازات الشعاعية، ومراقبة موضع الدفع المحوري، واستشعار السرعة الدورانية في الأصول الصناعية الدوارة الحيوية مثل التوربينات، والضواغط، ومجموعات المضخات الكبيرة.

الخصائص التقنية الرئيسية

• مناعة متقدمة ضد تداخل الترددات اللاسلكية/التداخل الكهرومغناطيسي: مصمم لتجاوز متطلبات علامة CE الأوروبية، يحافظ المستشعر على سلامة الإشارة في البيئات ذات الضوضاء الكهربائية. يسمح درعه المتفوق بالتركيب في حاويات الألياف الزجاجية دون الحاجة إلى قنوات معدنية متخصصة.

• عزل كهربائي مدمج: تتميز الوحدة بتصميم عزل مدمج يلغي الحاجة إلى لوحات عزل منفصلة، مما يبسط بنية التثبيت ويقلل من نقاط الفشل المحتملة.

• تقنية طرفيات SpringLoc: تستخدم شرائط طرفية SpringLoc الحاصلة على براءة اختراع لتوصيل الأسلاك بسرعة، وبدون أدوات. توفر هذه الأطراف اتصالًا قويًا، مقاومًا للاهتزاز، وهو أكثر موثوقية بكثير من الأطراف اللولبية التقليدية في البيئات الصناعية.

• بصمة تركيب مرنة: تدعم كلاً من التركيب على سكة DIN عالية الكثافة لخزانات التحكم الحديثة والتركيب التقليدي بأربعة ثقوب للوحدات القديمة، مما يضمن توافقًا سلسًا مع تركيبات سلسلة 3300 القديمة.

• قابلية تبادل المكونات: جزء من بنية "المطابقة العالمية" لسلسلة 3300 XL، مما يسمح بالتبادل الكامل للمسابير وكابلات التمديد دون الحاجة إلى معايرة يدوية على طاولة الاختبار.

المواصفات الفنية

• الشركة المصنعة: Bently Nevada (Baker Hughes)

• رقم الموديل: 330180-12-00

• سلسلة المنتج: 3300 XL / 3300 Proximity Transducer System

• طول النظام: 1.0 متر (3.3 قدم)

• استجابة التردد: 0 هرتز (تيار مستمر) إلى 10 كيلو هرتز

• عامل القياس القياسي: 7.87 فولت/مم (200 ملي فولت/ميل)

• درجة حرارة التشغيل: -40 درجة مئوية إلى +85 درجة مئوية (-40 درجة فهرنهايت إلى +185 درجة فهرنهايت)

• الوزن: 0.22 كجم

• الأبعاد: 8.8 × 3.5 × 7.0 سم

• رمز النظام المنسق: 8537101190

• المنشأ: الولايات المتحدة الأمريكية

مجالات التطبيق الصناعي

• توليد الطاقة: مراقبة اهتزاز العمود الشعاعي والإزاحة المحورية للتوربينات البخارية والغازية.

• تكرير النفط والغاز: حماية مستمرة لضواغط وطاردات الطرد المركزي عالية السرعة.

• التصنيع الثقيل: استشعار السرعة وإشارات مرجعية Keyphasor® لوحدات المحركات الكبيرة.

• الصيانة التنبؤية: اكتساب البيانات في الوقت الفعلي لبرنامج مراقبة الحالة Bently Nevada System 1®.
