نظرة عامة على المنتج

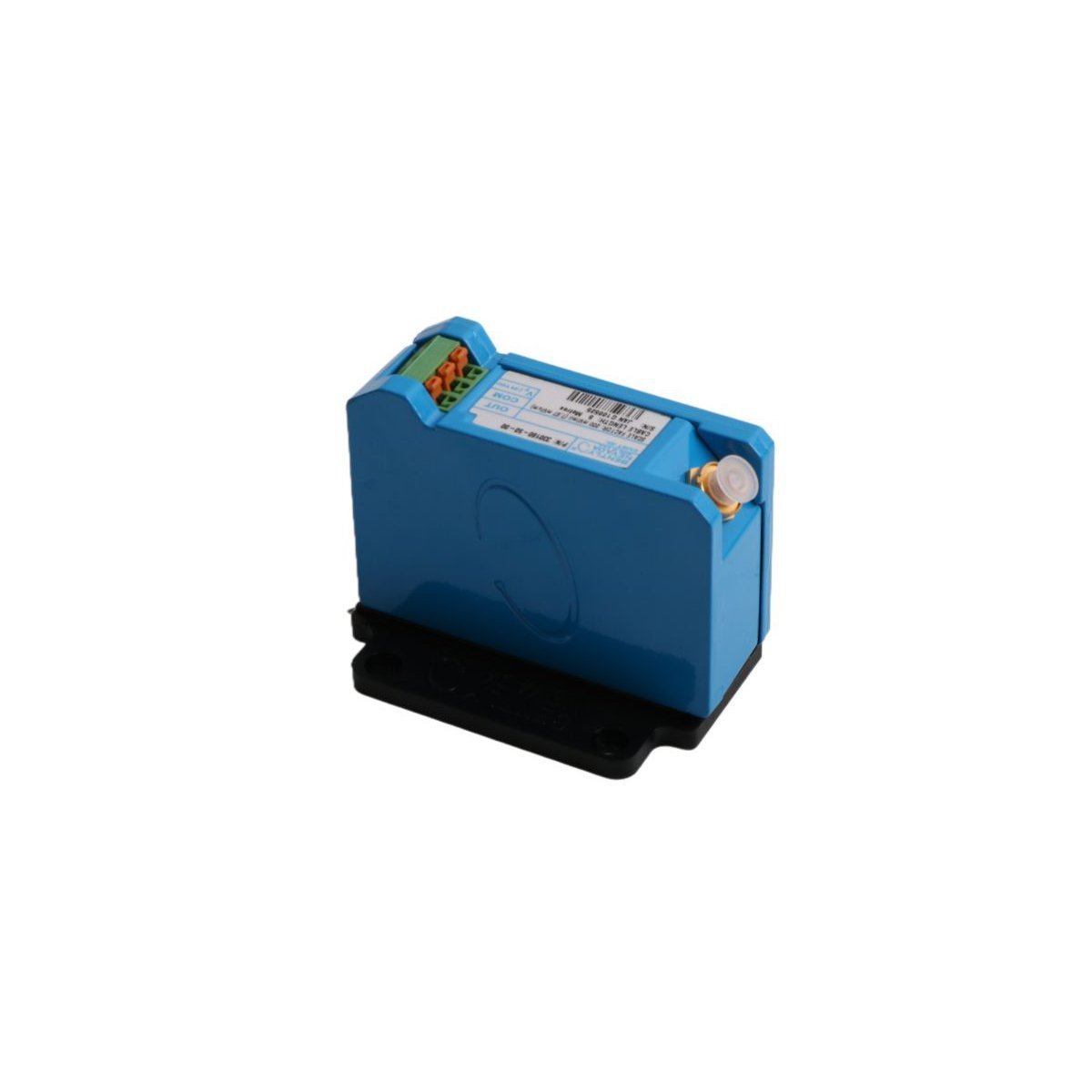

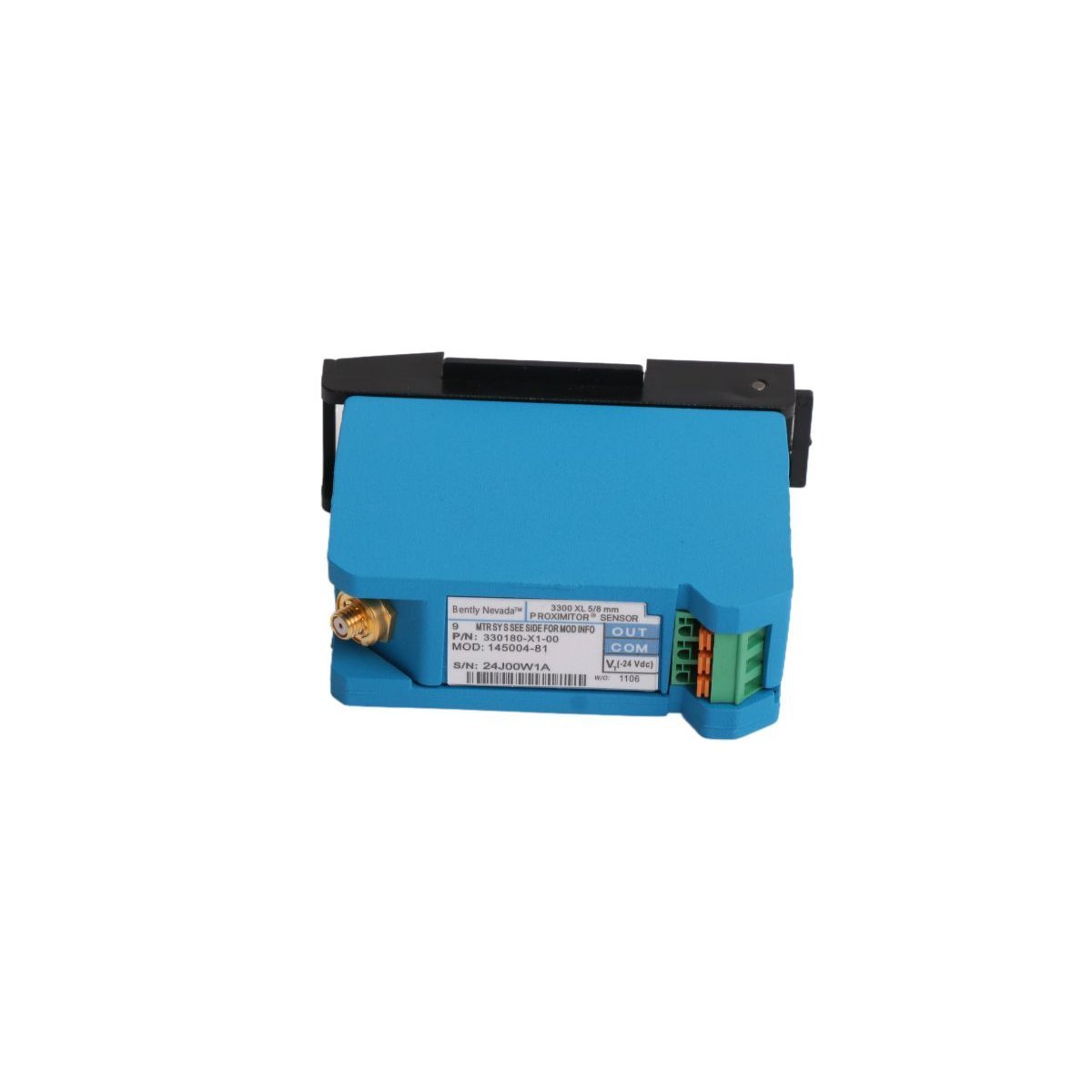

Bently Nevada 330180-080-03-05 هي وحدة تكييف إشارة عالية التكامل تنتمي إلى سلسلة محولات التقارب 3300 XL. تم تصميم مستشعر التقارب هذا لتوفير قياس دقيق، غير تلامسي لإزاحة العمود والاهتزاز في الآلات الدوارة. من خلال توليد مخرج جهد يتناسب تمامًا مع الفجوة بين طرف المسبار والهدف الموصل، فإنه يتيح الحصول على بيانات كل من الموضع الثابت (الدفع المحوري) والتذبذب الديناميكي (الاهتزاز الشعاعي).

تم تصميم هذه الوحدة كمكون أساسي لأجهزة الإشراف على التوربينات (TSI)، وهي مُحسّنة للآلات ذات المحامل ذات الغشاء السائل. وهي تدعم إشارات مرجعية أساسية من Keyphasor® وقياسات السرعة عالية الدقة. تتيح بنية سلسلة 3300 XL إمكانية تبادل المكونات بالكامل، مما يعني أنه يمكن استبدال المجسات، والكابلات، والمستشعرات دون الحاجة إلى عملية مطابقة المكونات الفردية أو المعايرة على المنضدة التي تستغرق وقتًا طويلاً.

الخصائص التقنية والبناء

• سلامة الإشارة المتقدمة: تحافظ على عامل قياس قياسي قدره 7.87 فولت/مم (200 ملي فولت/ميل)، مما يوفر بيانات عالية الدقة لأنظمة حماية الآلات وبرامج مراقبة الحالة.

• الامتثال لمعيار API 670: تلتزم بالكامل بمعايير الصناعة للتكوين الميكانيكي، والنطاق الخطي، والاستقرار الحراري المطلوب للأصول الصناعية الحيوية.

• واجهة موصل قوية: تتميز بموصلات ClickLoc مطلية بالذهب توفر وصلة آمنة، مقاومة للتآكل. تم تصميم هذه الموصلات لتكون خالية من الأدوات مع منع الارتخاء العرضي في ظل ظروف الاهتزاز العالية.

• المرونة الميكانيكية: تستخدم تقنية قولبة TipLoc لضمان رابطة دائمة بين جسم المسبار وطرفه، وتصميم CableLoc الذي يوفر قوة سحب تبلغ 330 نيوتن (75 رطلاً) لأمان الكابل الفائق.

• معايرة الهدف: معايرة المصنع للصلب AISI 4140 كمادة الهدف الافتراضية، مما يضمن دقة فورية عند التركيب.

• تعدد استخدامات النظام: يوفر توافقًا رجعيًا مع مكونات سلسلة 3300 غير XL مع توفير تحسينات حديثة في مناعة تداخل الترددات الراديوية (RFI) والمتانة.

المواصفات الفنية

• الشركة المصنعة: Bently Nevada (Baker Hughes)

• رقم الموديل: 330180-080-03-05

• عائلة النظام: نظام محول التقارب 3300 XL 8 مم

• الوظيفة الأساسية: تكييف إشارة الإزاحة والاهتزاز

• النطاق الخطي: 2.0 مم (80 ميل)

• مقاومة الخرج: 50 أوم

• درجة حرارة التشغيل: -40 درجة مئوية إلى +85 درجة مئوية

• الوزن: 0.06 كجم

• الأبعاد: 1.8 × 1.6 × 12.3 سم

• رمز النظام المنسق: 8537101190

• بلد المنشأ: الولايات المتحدة الأمريكية

مناطق التطبيق الصناعي

• توليد الطاقة: مراقبة الاهتزاز الشعاعي وموضع الدفع للتوربينات البخارية والغازية.

• معالجة النفط والغاز: استشعار عالي الموثوقية للضواغط الطاردة المركزية والموسعات.

• التصنيع والمرافق: استشعار السرعة الدورانية وقياس انحراف العمود للمضخات والمحركات واسعة النطاق.

• البتروكيماويات: حماية أساسية للآلات الحرجة العاملة في البيئات الخطرة أو المتطايرة.
