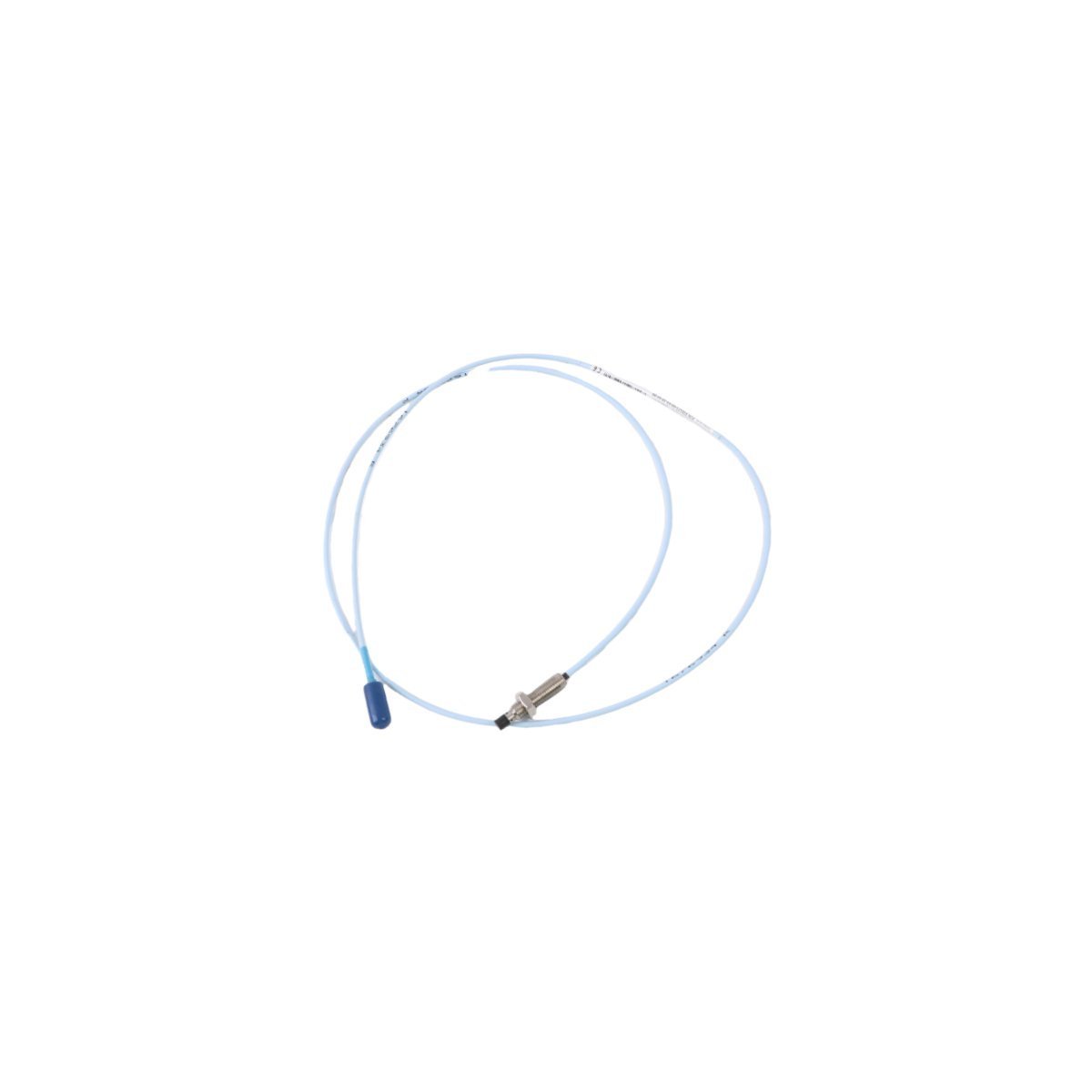

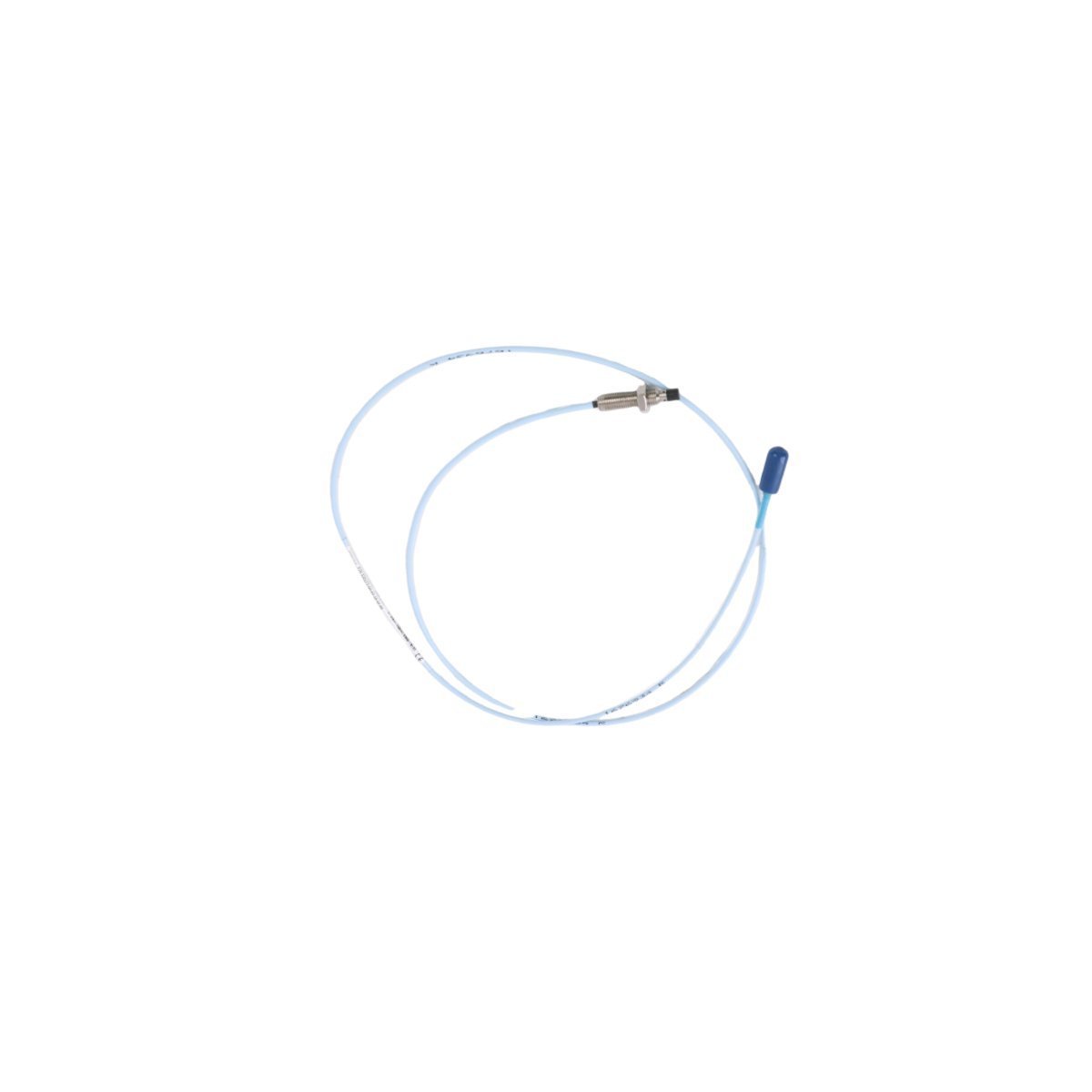

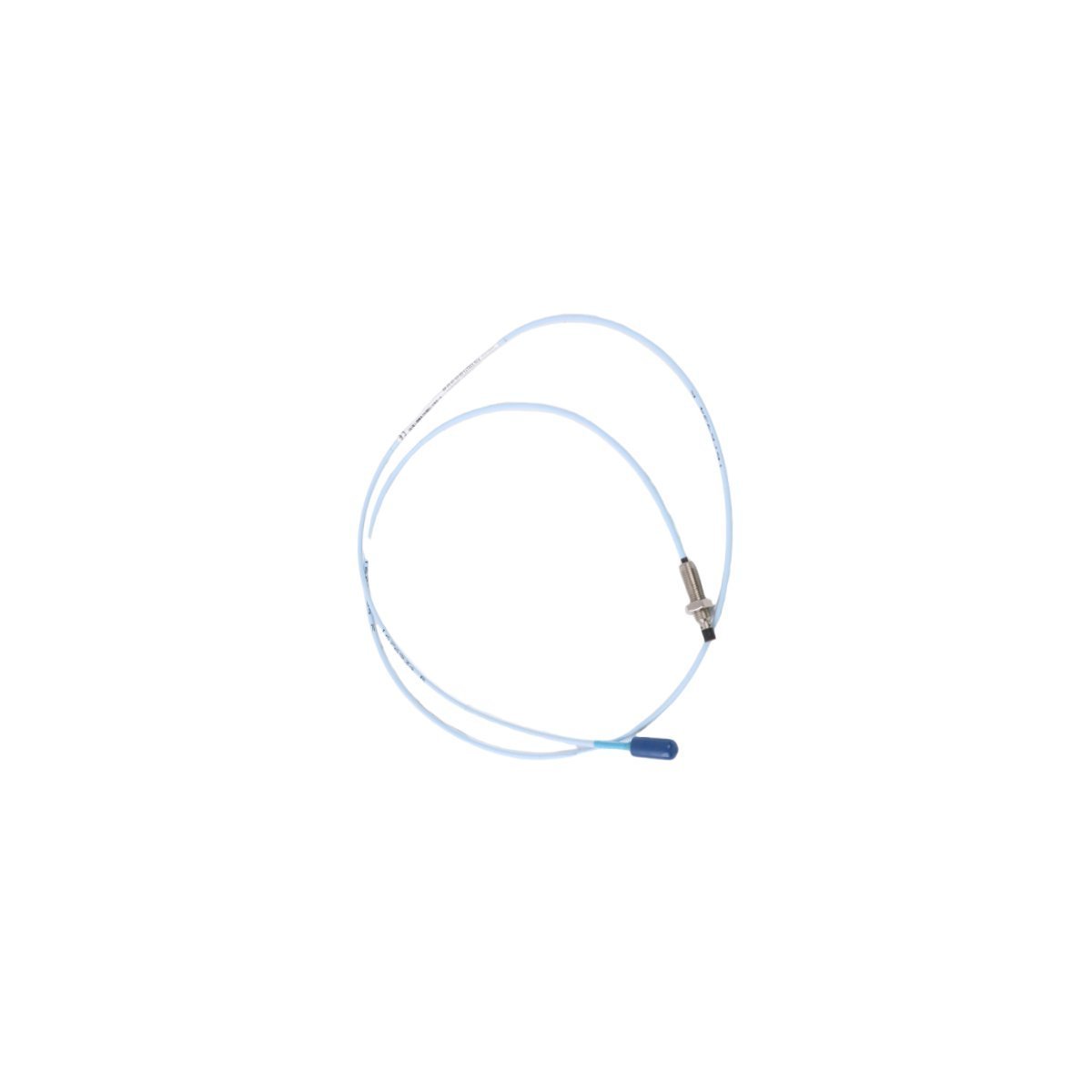

تم تكوينه لنقل الإشارة بين مجسات القرب وأنظمة المراقبة، ويوفر Bently Nevada 330173-00-03-10-02-CN (كابل القرب 330173) استمرارية كهربائية فيزيائية مباشرة لإشارات الناقل عالية التردد ضمن منصات حماية الآلات 3300 XL.

تحليل لاحقة النموذج

يتم تصنيف 330173-00-03-10-02-CN حسب السمات المادية والتشغيلية التالية:

• 00: نوع الموصل (قياسي).

• 03: تهيئة طول الكابل.

• 10: متطلبات طول التجميع.

• 02: تجميع الموصل القياسي.

• CN: موافقة الوكالة (خاصة بالصين).

مواصفات الأجهزة

قمع التداخل العرضي وسلامة الإشارة

يتطلب نظام 3300 XL مطابقة دقيقة للمقاومة للحفاظ على الدقة في مراقبة ديناميكيات الدوار. تم تصميم مجموعة كابل 330173 لضمان الحد الأدنى من توهين الإشارة على الطول المحدد. تتطلب التركيب الصحيح التحقق من إجمالي طول النظام لمطابقة متطلبات معايرة مستشعر Proximitor. في البيئات ذات التداخل الكهرومغناطيسي العالي، يجب تأريض درع الكابل عند طرف الشاشة لمنع حقن الضوضاء وضمان قمع فعال للتداخل العرضي بين قنوات المستشعر المتجاورة.

معلومات الطلب

• 1 × مجموعة كابل القرب 330173-00-03-10-02-CN

• 1 × غطاء واقي للموصل

• 1 × وثيقة تعليمات التركيب

إرشادات التركيب الميداني

• سلامة التوصيل: تأكد من أن جميع موصلات ClickLoc مثبتة بالكامل ومحكمة باليد. لا تستخدم الأدوات، حيث أن الإفراط في الإحكام يمكن أن يعرض ختم الموصل أو دبابيس التلامس الداخلية للخطر.

• نصف قطر الانحناء: التزم بنصف قطر انحناء ثابت لا يقل عن 25 مم. تجاوز هذا الحد سيؤدي إلى تغييرات في مقاومة الكابل وتدهور إشارة القياس.

• الدرع: يجب أن يكون درع الكابل مستمرًا. تجنب تثبيت الكابل في المناطق ذات الاهتزازات العالية التي قد تسبب تآكلًا احتكاكيًا على الدرع أو الموصل المركزي.

• التوجيه: قم بتوجيه كابلات الإشارة بعيدًا عن خطوط طاقة التيار المتردد وأسلاك المحركات عالية التيار لمنع الضوضاء المستحثة على إشارة الاهتزاز.

الأسئلة الشائعة

• س: هل يمكن تقصير هذا الكابل في الميدان؟

  ج: لا. نظام 3300 XL مطابق للمقاومة. قص الكابل أو توصيله سيغير مقياس النظام ويسبب أخطاء في القياس.

• س: هل هذا الكابل متوافق مع مجسات سلسلة 3300 (غير XL)؟

  ج: لا. يتطلب نظام 3300 XL مطابقة محددة للمقاومة وأنواع موصلات غير متوافقة مع أجهزة سلسلة 3300 القديمة.

• س: ما هو الحد الأقصى للطول الإجمالي للنظام المسموح به؟

  ج: تتم معايرة النظام لطول إجمالي يبلغ 5 أمتار أو 9 أمتار. تأكد من أن تكوين الكابل يتوافق مع الطول المعاير لمستشعر Proximitor.

• س: لماذا يستخدم واقي الموصل؟

  ج: يوفر ختمًا بيئيًا ويمنع التوصيل من الارتخاء بسبب اهتزاز الآلة، مما يضمن مسارًا كهربائيًا مستقرًا.

• س: هل يحمل هذا الكابل جهد تيار مستمر؟

  ج: نعم، ينقل جهد الانحياز المستمر وإشارة الناقل المتردد عالية التردد المطلوبة لاستشعار القرب بالتيار الدوامي.

• س: كيف أختبر الكابل للتأكد من استمراريته؟

  ج: استخدم مقياس أوم عالي المقاومة للتحقق من الموصل المركزي والدرع. تأكد من عدم وجود دائرة قصر بينهما.

• س: هل يمكنني استخدام هذا الكابل في البيئات تحت الصفر؟

  ج: نعم، مواد الكابل مصنفة للعمل حتى -51 درجة مئوية. تجنب معالجة الكابل في درجات الحرارة هذه لمنع تشقق الغلاف.

• س: ماذا تشير لاحقة "CN"؟

  ج: تشير لاحقة "CN" إلى الامتثال لمعايير الموافقة الإقليمية المحددة للوكالة لتركيب الأجهزة.
