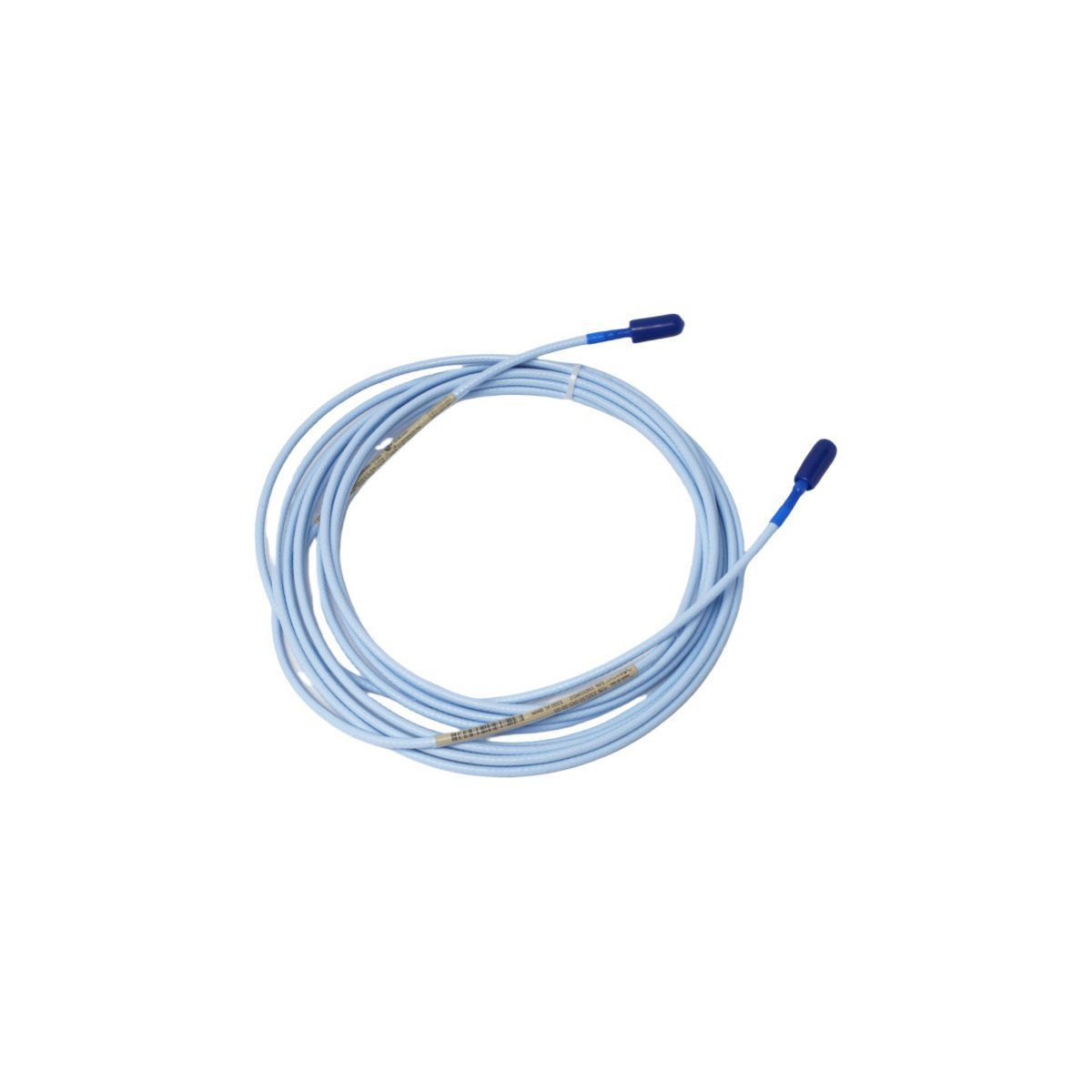

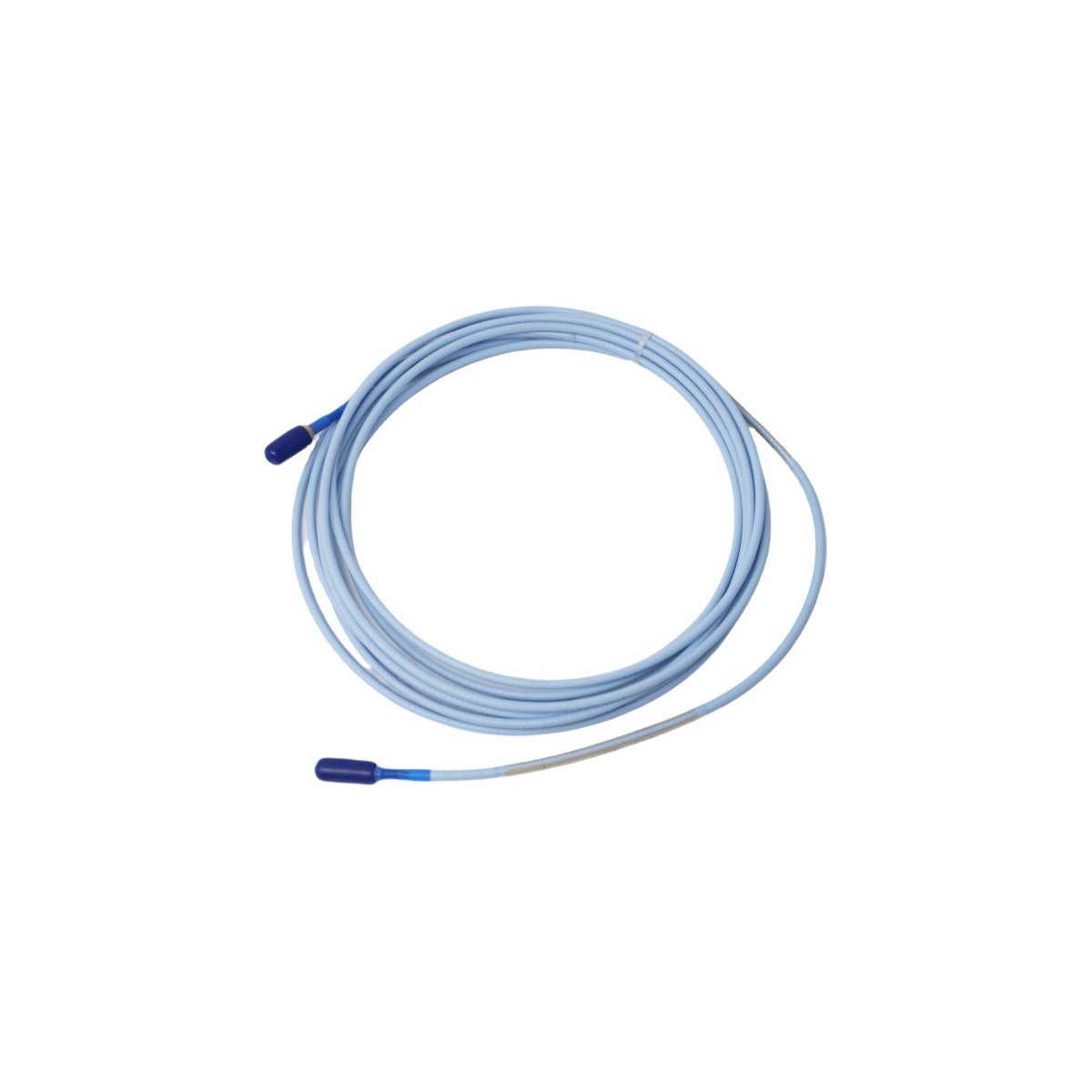

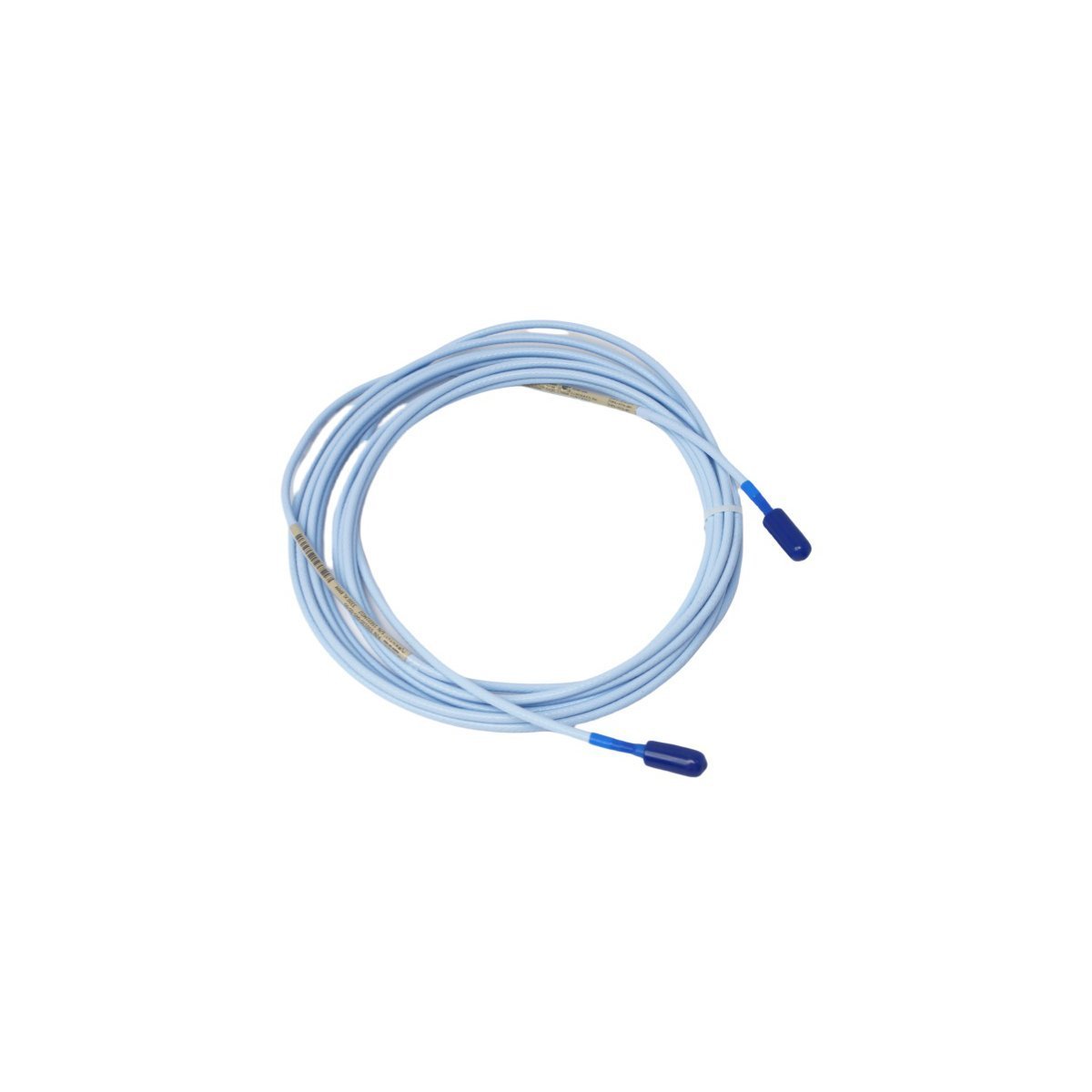

تم تكوين الكابل Bently Nevada 330130-045-11-05 (كابل تمديد 330130-045-11-05) لنقل الإشارة بين مجسات التقارب ومستشعرات Proximitor، ويوفر هذا الكابل تنفيذًا فيزيائيًا مباشرًا لتوجيه الإشارة المحورية منخفضة الفقد ضمن منصات مراقبة التوربينات (TSI).

تفسير تسمية النموذج

تم تصميم الكابل 330130-045-11-05 وفقًا لمعايير نظام محول الطاقة Bently Nevada 3300 XL:

• 330130: كابل تمديد 3300 XL.

• 045: طول الكابل (4.5 متر).

• 11: نوع الموصل (موصل مع غلاف).

• 05: موافقة الوكالة (CSA/NRTL/C).

المواصفات الفنية

سلامة الإشارة وديناميكيات الدوار

تم تصميم كابل التمديد هذا للحفاظ على اتساق مقاومة النظام، وهو أمر بالغ الأهمية لمعايرة مسبار التيار الدوامي بدقة. نظرًا لأن نظام 3300 XL تتم معايرته كمجموعة (مسبار + كابل تمديد + Proximitor)، يتم دمج طول الكابل في منحنى استجابة محول الطاقة الكلي. يستخدم الهيكل حماية عالية الأداء لقمع التداخل الفعال، مما يضمن بقاء إشارات الاهتزاز معزولة عن التداخل الكهرومغناطيسي المحيط في تطبيقات مراقبة التوربينات عالية السرعة. يعد اختيار الكابل المناسب ضروريًا للحفاظ على جهد الفجوة المستهدف -10 فولت تيار مستمر ومنع ضعف الإشارة في التركيبات الطويلة.

معلومات الطلب

• كابل تمديد واحد (1) 330130-045-11-05.

• أغطية موصلات واقية.

• وثائق الامتثال الفني (معتمدة من CSA/NRTL/C).

• ملاحظة: يجب مطابقة كابلات التمديد مع معايرة طول النظام (مثل، طول النظام الإجمالي 5 أمتار أو 9 أمتار).

إرشادات التركيب الميداني

• التوجيه: قم بتركيب الكابلات في أنابيب مخصصة أو صواني كابلات؛ حافظ على فصلها عن خطوط الطاقة المتناوبة ذات الجهد العالي لتقليل التداخل الحثي.

• التوصيل: تأكد من أن موصلات القفل النقر متصلة بالكامل؛ استخدم حركة ثابتة ومستقيمة حتى تشعر بالـ "نقرة" الإيجابية لضمان الاستمرارية الكهربائية.

• الحماية: ضع شحمًا عازلاً على خيوط الموصل في البيئات عالية الرطوبة أو المسببة للتآكل لمنع الأكسدة ومقاومة التلامس.

• تخفيف الضغط: استخدم مشابك تخفيف الضغط المناسبة لمنع الشد على موصلات الكابل، مما قد يؤدي إلى اختلال محاذاة الدبوس المركزي أو كسره.

• نصف قطر الانحناء: التزم بمواصفات الحد الأدنى لنصف قطر الانحناء لتجنب إتلاف العازل الداخلي أو درع الكابل المحوري.

الأسئلة الشائعة

• هل يؤثر طول كابل التمديد على المعايرة؟

  نعم. يتم معايرة نظام 3300 XL لطول نظام إجمالي محدد. يتطلب تغيير طول الكابل إعادة معايرة Proximitor للحفاظ على الدقة.

• ماذا تشير اللاحقة "05"؟

  تؤكد اللاحقة "05" أن تجميع الكابلات يلبي متطلبات موافقة وكالة CSA و NRTL و C لتركيب المناطق الخطرة.

• هل هذا الكابل متوافق مع مجسات سلسلة 3300 القديمة؟

  بينما قد تتطابق الموصلات الفيزيائية، فإن كابلات 3300 XL مصممة خصيصًا لأنظمة 3300 XL. يجب التحقق من توافق المكونات على مستوى النظام.

• هل يمكنني قص هذا الكابل إلى طول أقصر؟

  لا. سيؤدي تغيير طول الكابل إلى تغيير مقاومة النظام واستجابة التردد، مما يبطل معايرة المصنع ويقلل من جودة بيانات الاهتزاز.

• كيف أحمي خيوط الموصل؟

  استخدم الأغطية الواقية المرفقة أثناء التركيب وحافظ على نظافة الموصلات؛ تجنب استخدام الأدوات الحادة بالقرب من الملامسات المطلية بالذهب.

• ما هي أقصى درجة حرارة تشغيل؟

  الكابل مصمم للتشغيل المستمر حتى +177 درجة مئوية؛ تأكد من أن مسار التوجيه لا يمر عبر مناطق تتجاوز هذا الحد الحراري.

• هل الكابل مدرع؟

  هذا النموذج المحدد (330130-045-11-05) هو التكوين القياسي؛ تحقق مما إذا كان تركيبك يتطلب النسخة المدرعة للحماية الميكانيكية.

• كيف يتم تحديد الكابل التالف؟

  تشمل المؤشرات الشائعة قراءات "خطأ الفجوة" غير المنتظمة، أو ارتفاعات ضوضاء الإشارة، أو فقدان الاتصال المتقطع عند ثني الكابل فعليًا.
