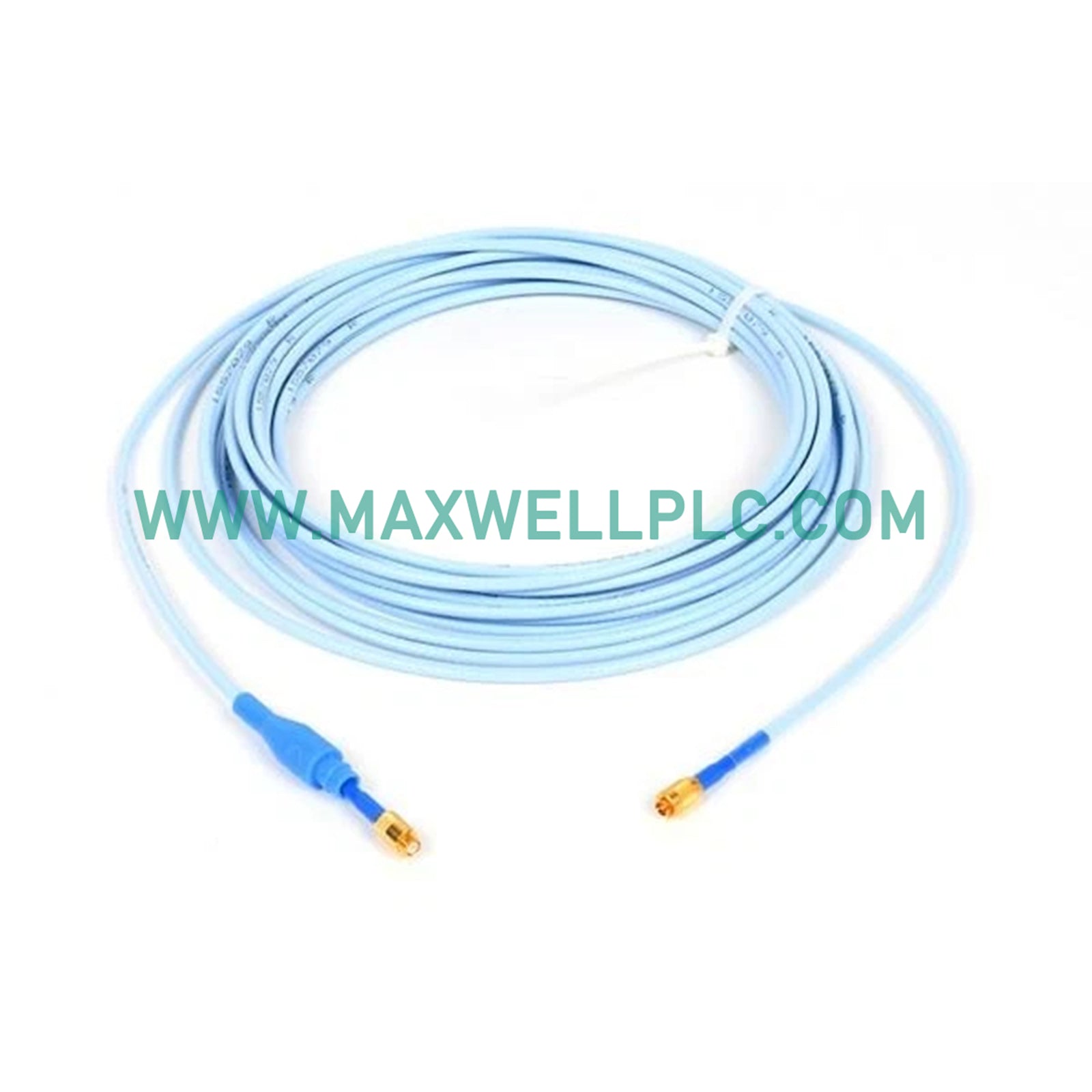

تم تكوينه لنقل الإشارة في شبكات المراقبة الميكانيكية، يعمل Bently Nevada 330130-045-01-00 (كابل تمديد 330130 3300 XL) كمكون مادي مخصص لربط الاتصال الكهربائي بين مجسات القرب وأجهزة تكييف الإشارة. يوفر هذا المكون مسار النقل الضروري لإشارات التيار الدوامي عالية التردد مع الحفاظ على خصائص المعاوقة المطلوبة لتحليل دقيق لإزاحة الدوار والاهتزازات.

تفاصيل تكوين النموذج

يشير التعيين 330130-045-01-00 إلى التكوين المادي والكهربائي التالي:

• طول الكابل: 4.5 متر (14.8 قدم).

• نوع الكابل: بناء مدرع.

• موافقة الوكالة: غير مطلوبة.

مواصفات الأجهزة

مراقبة ميكانيكية وديناميات مسار الإشارة

يعتمد نظام محول الطاقة 3300 XL على سلامة مسار الإشارة المحوري لتحويل تقلبات التيار الدوامي إلى بيانات إزاحة. يعتمد تحليل ديناميكيات الدوار الدقيق على الحفاظ على التحقق الدقيق من جهد الفجوة، والذي يستهدف عادة -10 VDC ضمن النطاق الاسمي لمسبار القرب. يتم تحقيق قمع التشويش عن طريق ضمان توجيه كابلات تمديد الإشارة بعيدًا عن كابلات التيار المتردد عالية التيار أو مصادر الضوضاء الكهرومغناطيسية. يعد الحفاظ على السلامة الهيكلية للكابل ودرعه ضروريًا لمنع الحلقات الأرضية وتوهين الإشارة، مما قد يؤدي إلى تشوهات في شكل الموجة المدارية وقياسات غير دقيقة لخط مركز العمود.

معلومات الطلب

• 330130-045-01-00 كابل تمديد مدرع

• وثائق التثبيت

• أجهزة توصيل واقية (حيثما تحدد)

  الولايات المتحدة الأمريكية

إرشادات التثبيت الميداني

• توجيه القناة: قم بتأمين الكابل داخل قناة معدنية مؤرضة لتوفير الحماية من التداخل الكهرومغناطيسي الخارجي (EMI) والتآكل الفيزيائي.

• حدود الانحناء: لا تتجاوز الحد الأدنى لنصف قطر الانحناء البالغ 25.4 مم أثناء التثبيت لمنع التشوه العازل الداخلي.

• صيانة الموصل: تأكد من أن واجهات ClickLoc نظيفة ومثبتة بالكامل؛ تجنب عزم الدوران الميكانيكي أثناء الاتصال لمنع تلف المسامير الداخلية.

• استمرارية التدريع: حافظ على مسارات أرضية مستمرة لدرع الكابل ودرعه لمنع الإمكانات العائمة من التأثير على إشارة المستشعر منخفضة الجهد.

معلومات التسليم

• وقت التسليم: 2-7 أيام عند الانتهاء من الدفع.

• يتم الشحن عبر DHL/FEDEX/UPS.

• يتم إغلاق المكونات في عبوات صناعية مضادة للكهرباء الساكنة للتخفيف من الصدمات والتفريغ الكهروستاتيكي أثناء النقل.

الأسئلة المتكررة

• ما هي الأهداف المادية المدعومة؟ يتم معايرة النظام لصلب AISI 4140. تتطلب الاختلافات في النفاذية المغناطيسية للمادة المستهدفة تعديل عامل القياس الخاص بالموقع للحفاظ على دقة القياس.

• ما هي حساسية المسبار؟ يحافظ نظام 3300 XL، الذي يستخدم كابل التمديد هذا، على حساسية ثابتة تبلغ 7.87 فولت/مم (200 ملي فولت/مل).

• كم مرة يجب التحقق من المعايرة؟ يجب إجراء التحقق من المعايرة أثناء توقفات الماكينة الكبيرة أو إذا أبلغت أجهزة المراقبة عن انجراف غير مبرر في جهد الفجوة.

• هل يمكن للمسبار العمل في البيئات الخطرة؟ يتطلب التشغيل في المواقع الخطرة أن تكون حلقة محول الطاقة بالكامل متوافقة مع رسومات الشهادة الخاصة بالموقع وحواجز السلامة الجوهرية.

• ما هي كابلات التمديد المتوافقة؟ فقط كابلات سلسلة Bently Nevada 3300 XL متوافقة. تؤدي عدم توافق المعاوقة الناتجة عن الكابلات غير القياسية إلى انعكاس الإشارة وبيانات اهتزاز خاطئة.

• ما الذي يسبب عدم استقرار جهد الفجوة؟ عادة ما يكون عدم الاستقرار ناتجًا عن وصلات مفكوكة أو تدريع كابل تالف أو تشغيل ميكانيكي مفرط على سطح العمود المراقب.

• كيف يتم اختبار سلامة المسبار؟ يتم تقييم السلامة عن طريق قياس مقاومة الحلقة الثابتة والتحقق من استجابة تردد إشارة الإخراج الديناميكية باستخدام طاولة هزازة معايرة.

• ما هو العمر المتوقع للخدمة؟ يملي العمر الافتراضي دورات التشغيل الحرارية والميكانيكية للموقع. في ظل ظروف مستقرة، تم تصميم الكابل للدعم التشغيلي المستمر.
