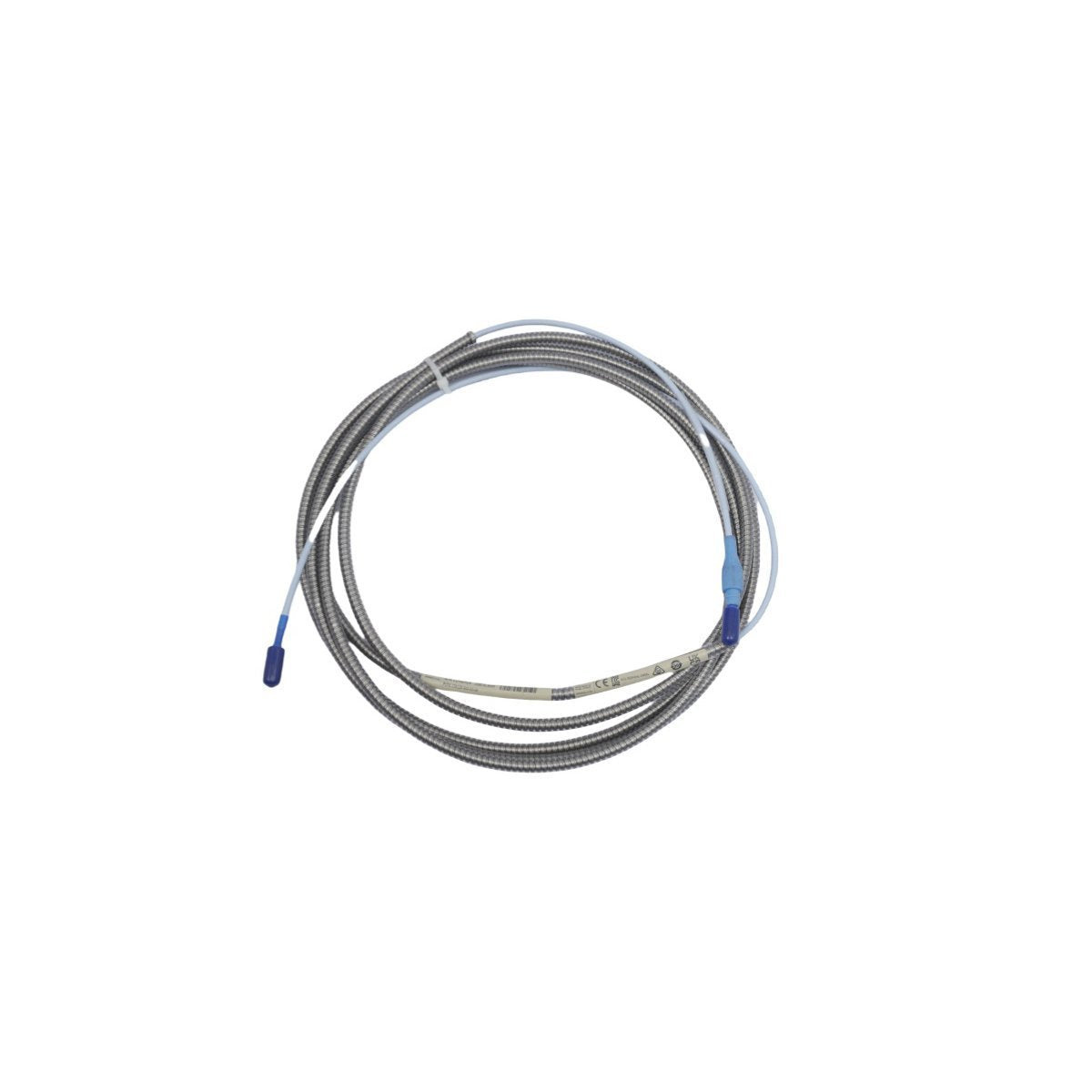

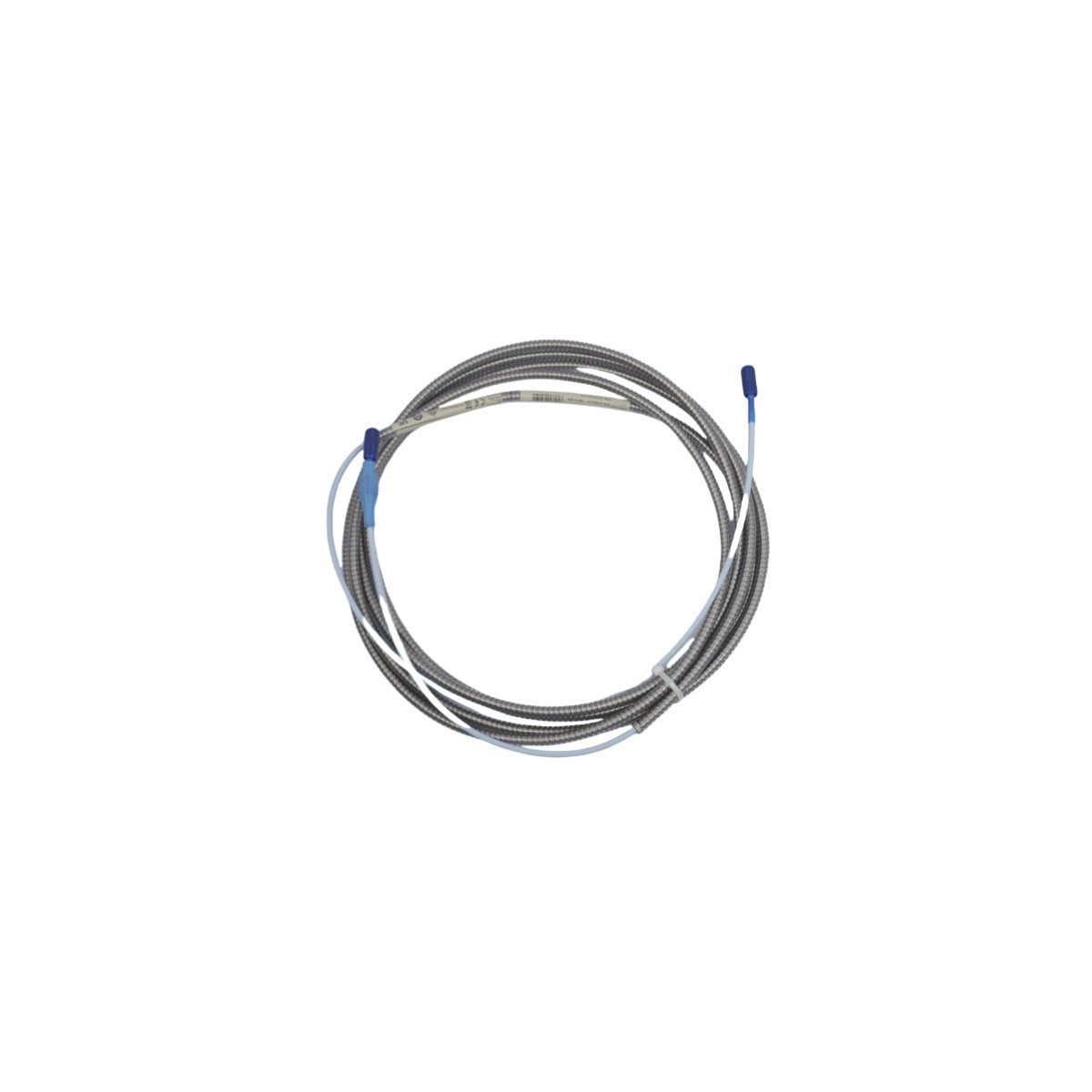

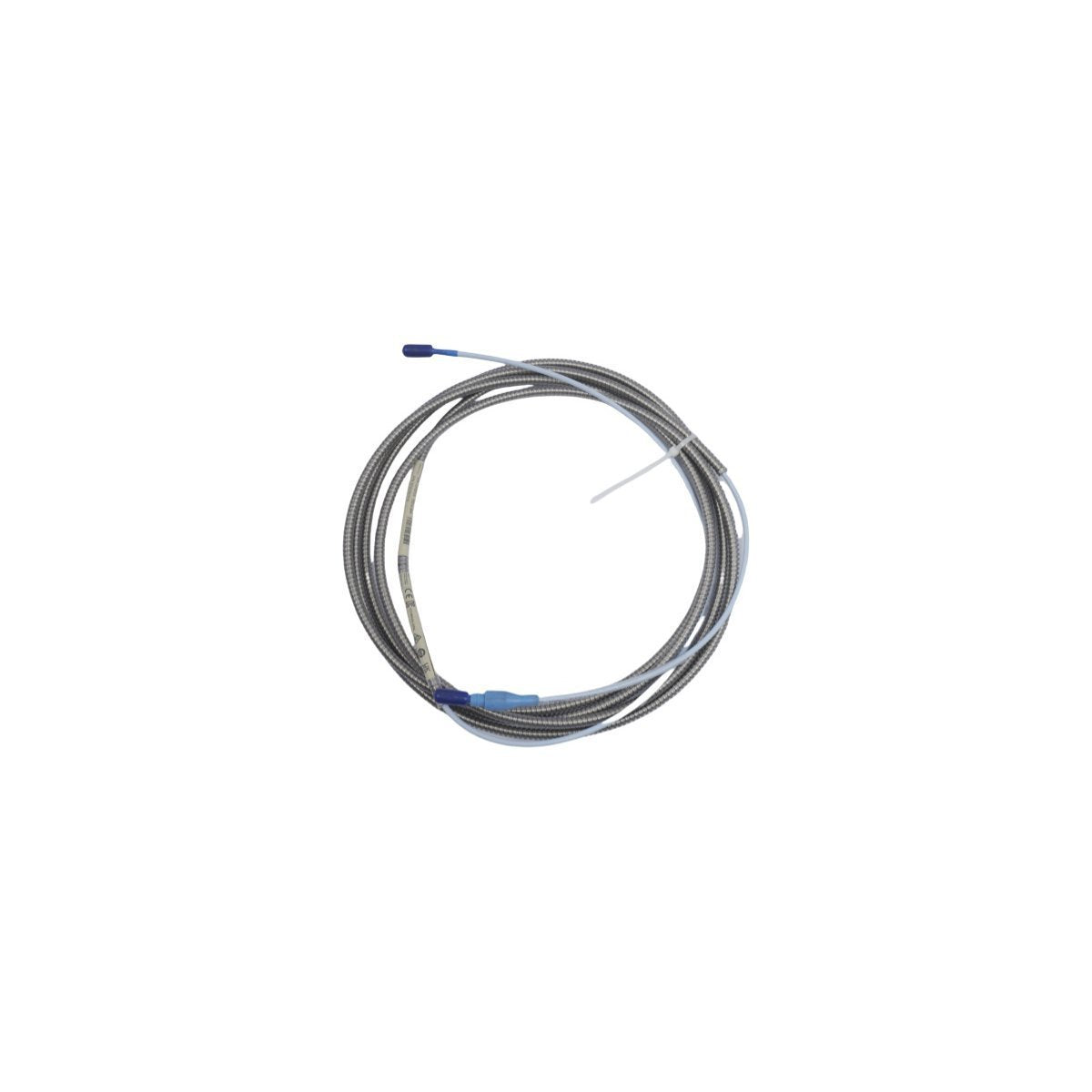

تم تصميم الكابل Bently Nevada 330130-040-03-00 (كابل تمديد330130) خصيصًا لنقل إشارات التردد اللاسلكي عالية التردد في شبكات تحسين أصول الماكينات، ويوفر تنفيذًا ميكانيكيًا/كهربائيًا مباشرًا. يربط هذا الوصل المحوري منخفض السعة بين مسبار التقارب 3300 XL 8mm ومستشعر التقارب، ويعمل كعنصر سلبي موالف داخل دائرة إزاحة التيار الدوامي لنقل مقاييس المعاوقة الفيزيائية الخام دون انحراف في الطور.

تسمية رقم الجزء

تحدد اللاحقات الأبجدية الرقمية الأبعاد الميكانيكية، وخيارات الحماية الهيكلية، وشهادات الامتثال التنظيمي لتخطيط هذا الكابل:

• 330130: تعريف النموذج الأساسي لكابل التمديد القياسي 3300 XL 8mm.

• 040: خيار طول الكابل. يوحد طولًا اسميًا دقيقًا يبلغ 4.0 أمتار (13.1 قدمًا).

• 03: خيار التدريع والكابل. يتضمن تصميم قلب محوري FluidLoc محمي داخل غلاف مدرع مجدول من الفولاذ المقاوم للصدأ.

• 00: خيار موافقة الوكالة. تكوين غير معتمد للتطبيقات التي لا تتطلب موافقات مناطق خطرة متخصصة.

المعايير الفيزيائية والكهربائية

قياس مسبار التيار الدوامي ومنع تداخل الإشارة

تم تكوين معلمات السعة الكهربائية والحث لنظام 330130 المحوري بدقة لتتوافق مع قواعد قياس مسبار التيار الدوامي القياسية في الصناعة. تؤدي التغييرات في الطول الفعلي للكابل إلى تغيير مقاومة الحلقة، مما يعطل إجراءات التحقق من جهد الفجوة التي تستهدف -10 فولت تيار مستمر في مركز رف الشاشة. للحفاظ على سلامة الإشارة عبر مراقبة ديناميكيات الدوار عالية السرعة، يحافظ هيكل الدرع المجدول على قمع مستمر للتداخل، مما يمنع الضوضاء الحثية من خطوط الماكينات عالية الجهد المجاورة.

محتويات حزمة المكونات

• 1 كابل تمديد مدرع Bently Nevada 330130-040-03-00.

• 1 غطاء حماية طرفي ClickLoc سيليكون قابل للإزالة.

تخطيط الحقل وبروتوكولات التثبيت

قيود التوجيه المادي

• فرض نصف قطر انحناء مادي أدنى صارم يبلغ 25.4 مم (1.0 بوصة) عبر جميع أجزاء المسار المدرع.

• تثبيت غلاف الدرع المجدول من الفولاذ المقاوم للصدأ على الدعامات الهيكلية على فترات 300 مم لعزل الخط عن اهتزاز الماكينات.

• توجيه كابل المحول في قنوات معدنية مخصصة ومعزولة بعيدًا عن خطوط التيار المتردد عالية الجهد.

توصيل واجهة ClickLoc

• فحص الأوجه الداخلية لتوصيلات ClickLoc للتأكد من أنها جافة وخالية من الحطام الجزيئي.

• ادفع نصفي الموصل الذكر والأنثى معًا على طول محور خطي حتى يتم قفل اللسان الميكانيكي الداخلي.

• مرر واقي موصل السيليكون بالكامل فوق التوصيل المتزاوج لمنع تسرب الزيت البيئي.

الأسئلة الشائعة حول هندسة حلقة المحول

• هل يمكن دمج كابل التمديد هذا بطول 4.0 أمتار مع مسبار تقارب بطول 1.0 متر؟

  نعم. يؤسس هذا الاقتران طول نظام إجمالي يبلغ 5.0 أمتار، والذي يجب توصيله بوحدة Proximitor 3300 XL متطابقة بطول 5.0 أمتار.

• ماذا يحدث لقراءة الشاشة إذا تم سحق القلب المحوري FEP؟

  يؤدي السحق إلى تعديل تباعد القلب إلى الدرع الداخلي، مما يغير عامل القياس المعاير مسبقًا ويقدم أخطاء في القياس.

• أين يجب تأريض طبقة الدرع الكهربائي لهذا الكابل التمديدي؟

  يجب أن يظل الدرع معزولًا عن إطار الماكينة وأن يتم تأريضه فقط عند كتلة طرف مستشعر Proximitor.

• ما هي حالة الخطأ التي تشير إلى فشل دائرة مفتوحة كاملة داخل الكابل؟

  يبلغ رف الشاشة المصاحب 3500 عن خطأ "غير موافق" ويقيد خرج المحول إلى أقصى حد سالب له.

• هل يمكن لفني ميداني قطع هذا الكابل ووصله ليتناسب مع مسافة أقصر؟

  لا. يؤدي القطع إلى تغيير مقاومة الخط المطلقة، مما يبطل عامل القياس المعاير في المصنع البالغ 7.87 فولت/مم.

• كيف يؤثر تلوث الزيت داخل طرف ClickLoc على الأداء؟

  يؤدي الزيت إلى تغيير هدف التحقق من جهد الفجوة الأساسي بعيدًا عن نقطة -10 فولت تيار مستمر الاسمية، مما يتسبب في انحراف خاطئ أو إنذارات اهتزاز.

• هل سترة العزل FEP مرنة ضد التعرض للمواد الزيتية الصناعية؟

  نعم. توفر تركيبة الفلوربوليمر مقاومة كيميائية قوية ضد المواد الزيتية الاصطناعية المسببة للتآكل والبخار والأمونيا.

• هل يمكن تبديل وصلة كابل التمديد السلبية هذه أثناء تشغيل الشاشة؟

  نعم. يمكن فصل سلك المستشعر السلبي بأمان عن ذيل المسبار بينما تظل الهيكل الرئيسي للشاشة نشطًا.
