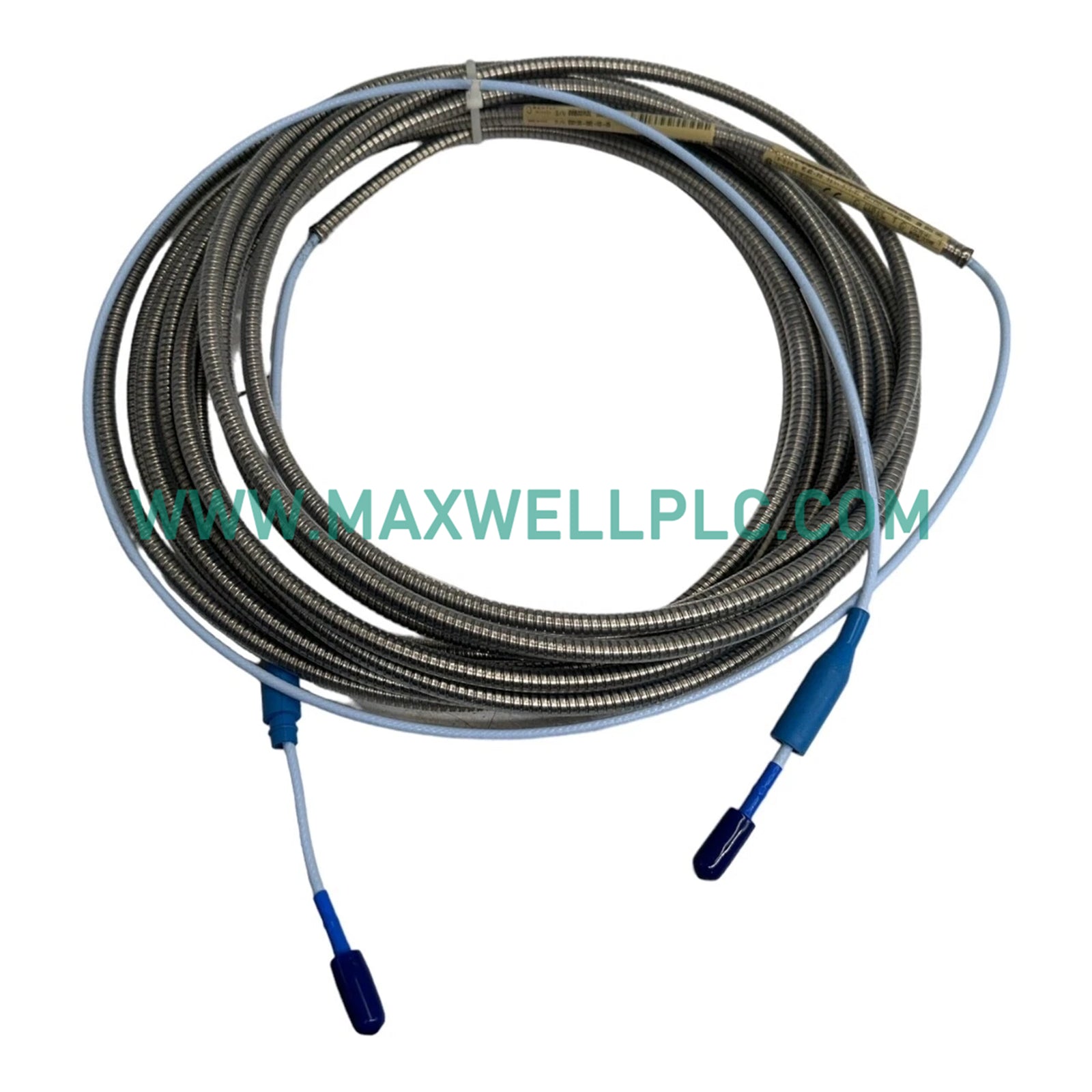

تم تصميم Bently Nevada 330130-040-02-00 (330130 3300 XL Extension Cable) لنقل الإشارات في شبكات المراقبة الميكانيكية، ويعمل كمكون مادي مخصص لربط الاتصال الكهربائي بين مجسات التقارب وأدوات تكييف الإشارة. يوفر هذا المكون مسار الإرسال اللازم لإشارات التيار الدوامي عالية التردد مع الحفاظ على خصائص المعاوقة المطلوبة لتحليل دقيق لإزاحة الدوار والاهتزاز.

مصفوفة تحديد الطراز

يشير الرمز 330130-040-02-00 إلى التكوين المادي التالي:

• طول الكابل: 4.0 أمتار (13.1 قدم).

• تركيب الكابل: كابل قياسي مع واقيات موصل مدمجة.

المواصفات الفنية للمعدات

ديناميكا الإشارة الميكانيكية

يستخدم نظام محول 3300 XL استشعار التقارب بالتيار الدوامي لترجمة الإزاحة الفيزيائية إلى إشارات كهربائية قابلة للقياس. للحفاظ على دقة ديناميكيات الدوار، بما في ذلك خط منتصف العمود وبيانات الاهتزاز المداري، يتطلب النظام معايرة دقيقة لمجس التيار الدوامي. يجب على الفنيين إجراء التحقق من جهد الفجوة أثناء تشغيل النظام، مما يضمن أن يكون الخرج حوالي -10 VDC عندما يكون المجس في مركز النطاق الخطي. لمنع أخطاء القياس، يجب الحفاظ على قمع فعال للتداخل عن طريق عزل كابلات التمديد ماديًا عن خطوط التيار المتردد عالية الطاقة أو أسلاك المحرك، والتي قد تسبب ضوضاء كهرومغناطيسية في سلسلة الإشارة.

معلومات الطلب

• كابل تمديد 330130-040-02-00

• أجهزة حماية الموصل المثبتة مسبقًا

• وثائق فنية

إرشادات التثبيت

• توجيه الأنابيب: ثبت الكابل داخل أنبوب معدني مؤرض لتوفير الحماية من التداخل الكهرومغناطيسي الخارجي (EMI).

• حدود الانحناء: راعِ نصف قطر انحناء أدنى يبلغ 25.4 مم أثناء التركيب للحفاظ على السلامة الهيكلية لعازل الكابل المحوري.

• صيانة الموصل: اربط الموصلات يدويًا بإحكام؛ استخدام الأدوات الميكانيكية للربط قد يؤدي إلى تلف محاذاة الدبوس الداخلية أو خيوط القفل.

• الحماية من الرطوبة: استخدم واقيات الموصل المدمجة في البيئات عالية الرطوبة أو رذاذ الزيت لمنع الأكسدة وفقدان الإشارة المقاوم عند نقاط التلامس.

الشحن والخدمات اللوجستية

• وقت التسليم: 2-7 أيام عند الانتهاء من الدفع.

• الشحن عبر DHL/FEDEX/UPS.

• المكونات محكمة الغلق في عبوات صناعية مضادة للكهرباء الساكنة لمنع التفريغ الكهروستاتيكي والتشوه الميكانيكي أثناء النقل.

الأسئلة المتكررة

• ما هي الأهداف المادية المدعومة؟ يتم معايرة حلقة المحول في المصنع لفولاذ AISI 4140. يتطلب استخدام مواد مستهدفة أخرى تعديلات عامل المقياس الخاصة بالموقع لضمان خطية القياس.

• ما هي حساسية المجس؟ يعمل نظام 3300 XL، بما في ذلك كابل التمديد هذا، بحساسية ثابتة تبلغ 7.87 فولت/مم (200 ملي فولت/ميل).

• كم مرة يجب التحقق من المعايرة؟ يوصى بالتحقق من مقاومة الحلقة وسلامة الإشارة أثناء فترات الصيانة الرئيسية أو إذا أبلغ نظام المراقبة عن انجراف إشارة مستمر.

• هل يمكن للمجس العمل في بيئات خطرة؟ هذا الكابل متوافق مع الحلقات في المناطق الخطرة شريطة أن يتم تركيب النظام بأكمله، بما في ذلك المجس ومستشعر التقارب، وفقًا لرسومات التحكم المعتمدة.

• ما هي كابلات التمديد المتوافقة؟ فقط كابلات سلسلة Bently Nevada 3300 XL متوافقة. يؤدي خلط أطوال الكابلات غير المتوافقة أو تقييمات المعاوقة إلى وهن الإشارة وبيانات اهتزاز غير دقيقة.

• ما الذي يسبب جهد فجوة غير مستقر؟ تحدث الإشارات غير المستقرة عادة بسبب وصلات الكابلات غير المحكمة، أو تدهور عزل الكابل المحوري، أو حلقات التأريض التي تنشأ عن التأريض غير الصحيح للأنابيب.

• كيف يتم اختبار صحة المجس؟ يتم التحقق من الصحة عن طريق فحص مقاومة الحلقة الساكنة وتأكيد استجابة التردد للخرج الديناميكي في رف الشاشة باستخدام محاكي معاير.

• ما هو العمر المتوقع للخدمة؟ يخضع العمر التشغيلي للبيئة التشغيلية، بما في ذلك الإجهاد الحراري والميكانيكي. تم تصميم الكابل للعمل المستمر طويل الأمد في ظل الظروف المقدرة.
