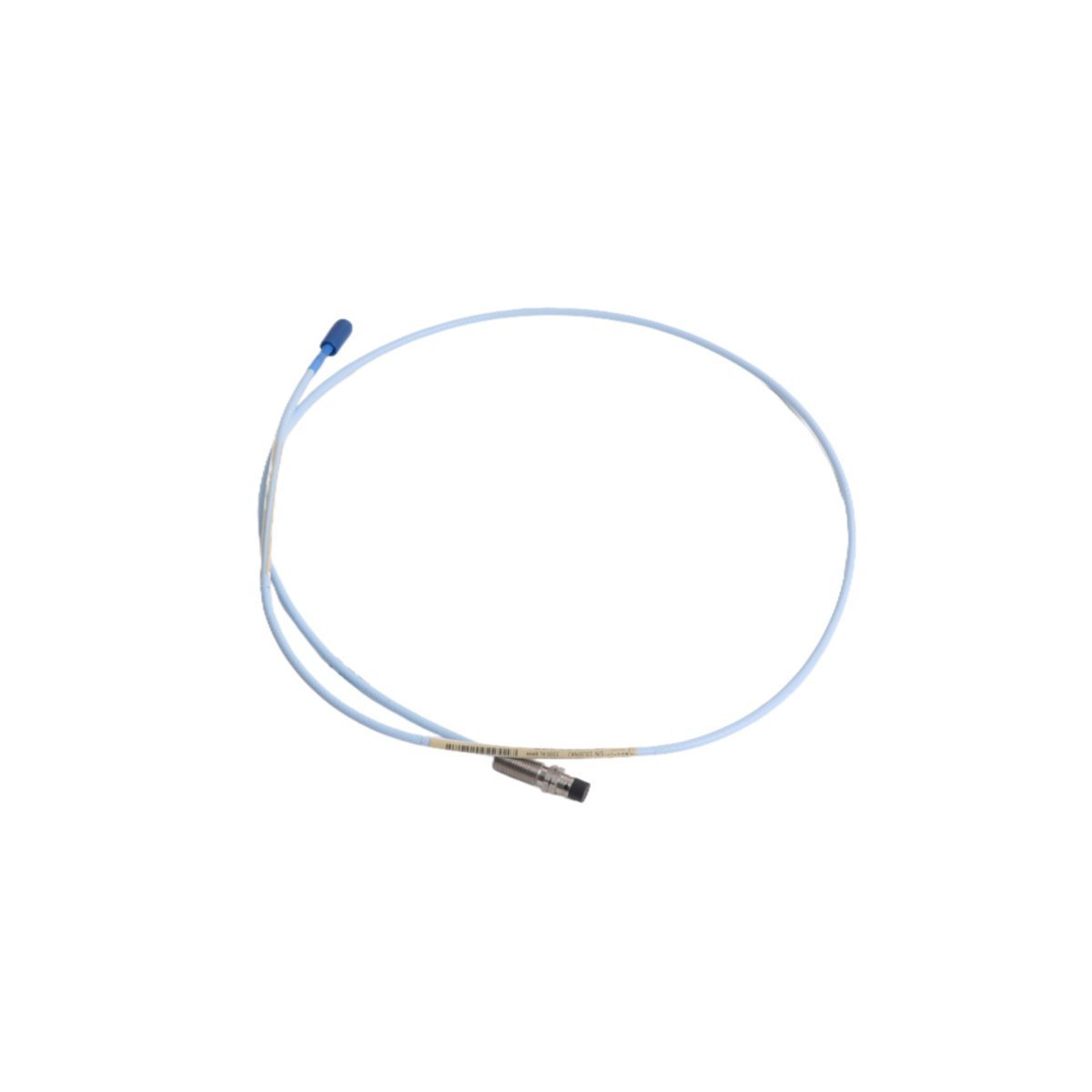

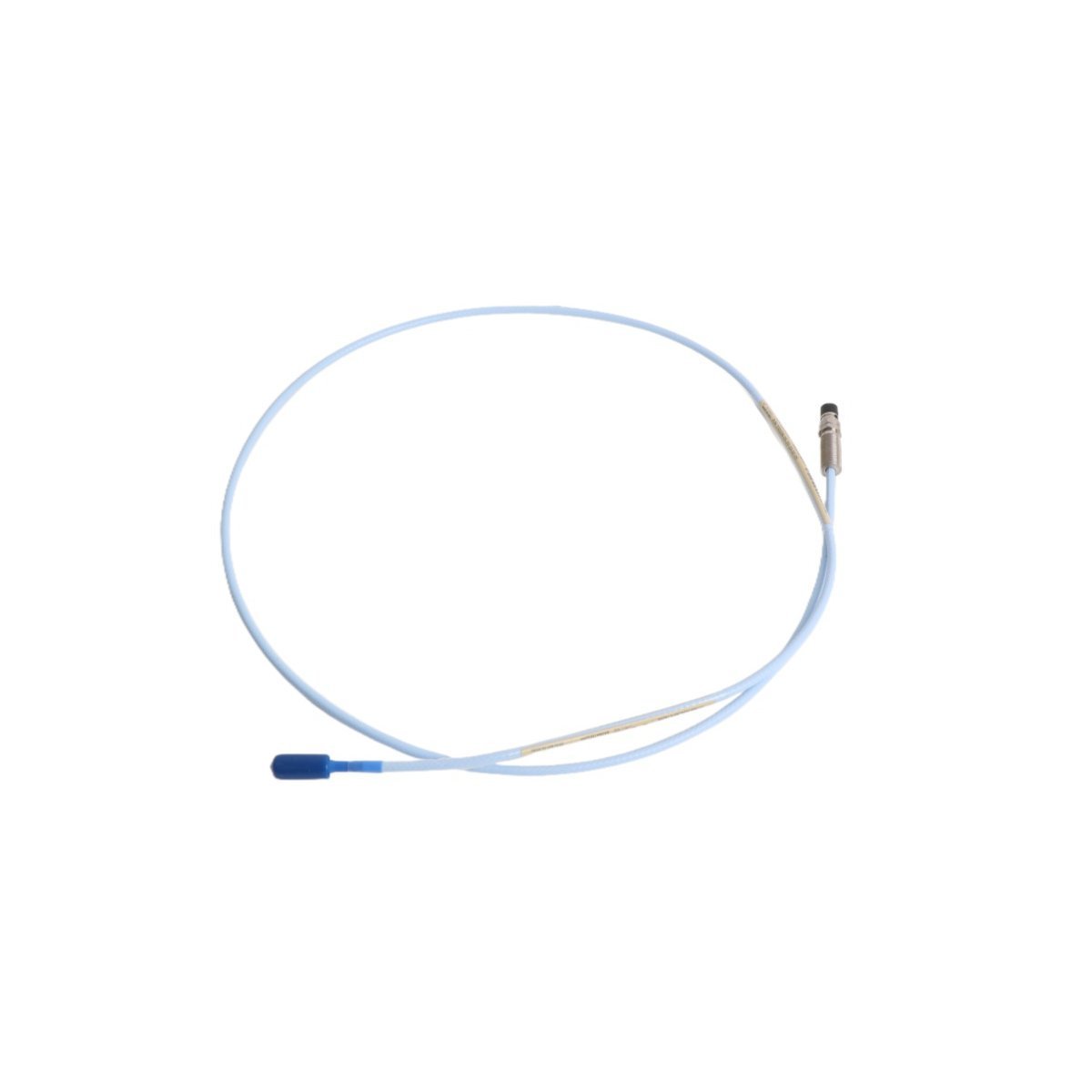

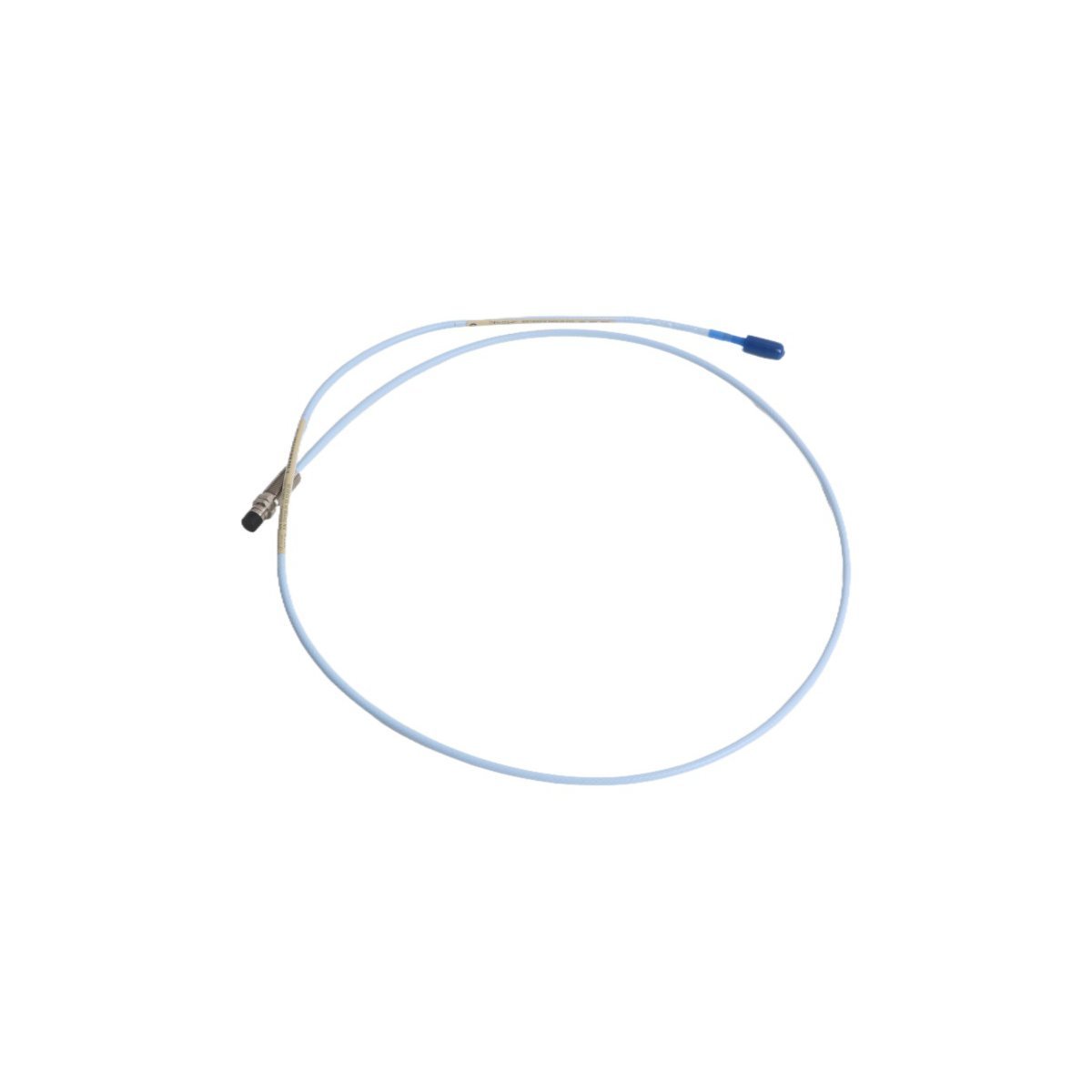

يعمل Bently Nevada 330106-05-30-10-02-05-05، والمفهرس أيضًا باسم مسبار التقارب 330106، كمكون مادي مخصص لقياسات الإزاحة غير المتصلة بالتيار الدوامي ضمن أنظمة حماية الماكينات 3500 و 3300. تم تكوينه كمستشعر تقاربي 3300 XL بحجم 8 مم، ويقوم هذا الجهاز المادي بتحويل المسافة الديناميكية أو الثابتة النسبية بين طرف المسبار والعمود المستهدف الذي يتم مراقبته إلى إشارة جهد كهربائي متناسبة لتقييم الاهتزاز والموقع.

مصفوفة تكوين رمز الخيار

• 330106: محول تقارب 3300 XL بحجم 8 مم (خيط قياسي M10 x 1، خيار طول غير مسنن)
• -05: خيار الطول غير المسنن (جزء غير مسنن بطول 50 مم على غلاف المسبار)
• -30: خيار الطول الكلي للعلبة (جزء مسنن بطول 30 مم، الطول الكلي للعلبة 80 مم)
• -10: خيار الطول الكلي (طول الكابل المدمج الكلي 1.0 متر)
• -02: خيار الموصل (موصل محوري مصغر بنظام "كليك-لوك" مع حماية من تسرب السوائل)
• -05: خيار موافقة الوكالة (شهادات متعددة للسلامة الجوهرية من CSA، ATEX، و IECEx)
• -05: خيار المواد وتدريع كابل التمديد (غلاف درع مرن من الفولاذ المقاوم للصدأ فوق كابل التمديد)

معلمات الأداء الفيزيائي والكهربائي

ديناميكيات الدوار وتحجيم التقارب بالتيار الدوامي

يستفيد هذا المحول من سلسلة 3300 XL من تحجيم مسبار التيار الدوامي عالي التردد لتحويل الإزاحة الدقيقة الهيكلية إلى خرج جهد تناظري عالي الدقة. لتقييم صحة الأصول بدقة عبر آلات المحامل ذات الغشاء السائل، يجب أن يصل التحقق من جهد الفجوة إلى أهداف -10 فولت تيار مستمر في مركز النطاق الخطي المعاير. يتطابق هذا التموضع الكهربائي مع الإمكانات الأساسية التي تحتاجها وحدات المراقبة 3500/42M أو 3500/40M لحساب اهتزاز العمود المطلق دون قص. يضمن العزل الكهربائي المناسب والهندسة الفيزيائية الدقيقة للتركيب قمع التداخل عند تركيب العديد من مجسات 330106 على مقربة من بعضها البعض على نفس مستوى المحمل الشعاعي.

محتويات العبوة ومحتويات المجموعة

• الجهاز الرئيسي: مسبار تقارب مدرع يعمل بالتيار الدوامي Bently Nevada 330106-05-30-10-02-05-05 (1).
• حماية التوصيل: حذاءان حاميان للموصل من السيليكون (2) للعزل عن بيئات الماكينات الزيتية.
• التوثيق: قسيمة امتثال فني مطبوعة وشهادة مطابقة للمعايرة (1).
• المثبتات: صامولتان قفلان متطابقان M10 x 1 (2) لتركيب الغلاف الهيكلي وتثبيت العمق.

بروتوكولات التركيب والتوصيل الميكانيكية

• تأكد من وجود خمس (5) دورات كاملة على الأقل من الخيط عند تثبيت غلاف المسبار M10 x 1 في مبيت المحمل أو الأقواس.
• قم بإجراء فحص كامل للفجوة المادية الواضحة قبل بدء تشغيل الماكينة للتحقق من أن طرف المسبار لن يضرب العمود الدوار تحت انحراف ديناميكي كبير للدوار.
• ثبت الغلاف المدرع المرن المصنوع من الفولاذ المقاوم للصدأ على طول الهياكل الثابتة باستخدام مشابك مبطنة بالمطاط للتخفيف من أضرار الرنين الميكانيكي أو إجهاد الكابل.
• حافظ على موصلات "كليك-لوك" المحورية خالية تمامًا من الرطوبة ومواد التشحيم الاصطناعية والمواد الجسيمية قبل إدخال الغلاف القفل.
• قم بتأريض الدرع المحوري الخارجي حصريًا عند طرف لوحة مستشعر Proximitor لإنشاء دائرة قفص فاراداي فعالة بنقطة واحدة.

سرعة الخدمات اللوجستية ومعالجة الطرود

• نافذة الإرسال المقدرة: يتم الشحن في غضون 2-7 أيام عند اكتمال الدفع عبر شبكة لوجستياتنا.
• شركات النقل: يتم التعامل معها عبر شبكات الشحن السريع العالمية بما في ذلك DHL، FEDEX، أو UPS.
• توفير السلامة الهيكلية: يتم الإرسال في عبوة صناعية مخصصة مضادة للكهرباء الساكنة تتميز برغوة امتصاص الصدمات متعددة الطبقات وعالية الكثافة.

الأسئلة الشائعة حول تطبيقات الأجهزة

• ما هو ملف تعريف الاستجابة الافتراضي للإخراج إذا لامس طرف المسبار عمود الهدف؟

  يؤدي التلامس المادي للطرف إلى تدمير ركيزة الملف، مما يؤدي إلى دائرة مفتوحة تجبر مستشعر Proximitor الخارجي على إخراج مستوى خطأ قريب من 0 فولت تيار مستمر، مما يؤدي إلى تشغيل حالة غير موافق.

• هل يمكن لهذا المسبار ذو الكابل المدمج بطول 1.0 متر الاتصال مباشرة بحامل مراقبة 3500؟

  لا، يتطلب هذا المحول كابل تمديد 3300 XL مطابقًا (عادةً 4.0 أو 8.0 متر) ومستشعر Proximitor مخصص 3300 XL للاتصال ببطاقات الإدخال القياسية.

• كيف يؤثر تغير درجة الحرارة المحيطة على عامل القياس الخطي لمسبار 330106؟

  يتم تقليل الانجراف الحراري عن طريق التعويض المادي الداخلي، مع الحفاظ على الخطأ الكلي لعامل القياس ضمن نطاق ضيق على مدى نطاق التشغيل المقدر من -52 درجة مئوية إلى +177 درجة مئوية.

• هل من الممكن خلط هذا المسبار 3300 XL مع كابلات تمديد سلسلة 3300 القديمة 5 مم أو 7 مم؟

  يؤدي خلط أجيال النظام إلى تعطيل تطابق المعاوقة الكهربائية، مما يغير عامل القياس 7.87 فولت/مم ويسبب أخطاء قياس خطيرة عبر النطاق الخطي.

• ما هي الاحتياطات التي تمنع تداخل الإشارة عند تركيب أزواج لاهتزاز شعاعي X-Y؟

  حافظ على مسافة فصل مادية لا تقل عن 40 مم بين أطراف المسبار 8 مم المتجاورة ما لم يتم تركيبها في تكوين زاوي متعامد بزاوية 90 درجة حقيقية.

• هل يدعم هذا النموذج الاستبدال السريع أثناء نشاط نظام حماية الماكينة؟

  عنصر المسبار هو مكون حثي سلبي ويمكن استبداله ماديًا أو فصله عند الوصلة المحورية دون إيقاف تشغيل شاشة 3500.

• ما هو متطلب مادة الهدف الحرج لمقاييس المعايرة المذكورة؟

  يفترض عامل القياس القياسي هدفًا من الفولاذ AISI 4140؛ وتغير السبائك البديلة النفاذية المغناطيسية وتتطلب إعادة معايرة مخصصة لمستشعر Proximitor.

• كيف يجب التعامل مع الغلاف المدرع أثناء انحناءات مجرى الأنبوب ذات نصف القطر الضيق؟

  يجب عدم ثني الدرع المرن المصنوع من الفولاذ المقاوم للصدأ بما يتجاوز نصف قطر لا يقل عن 30 مم لتجنب سحق العزل المحوري الداخلي وتغيير سعة الكابل.
