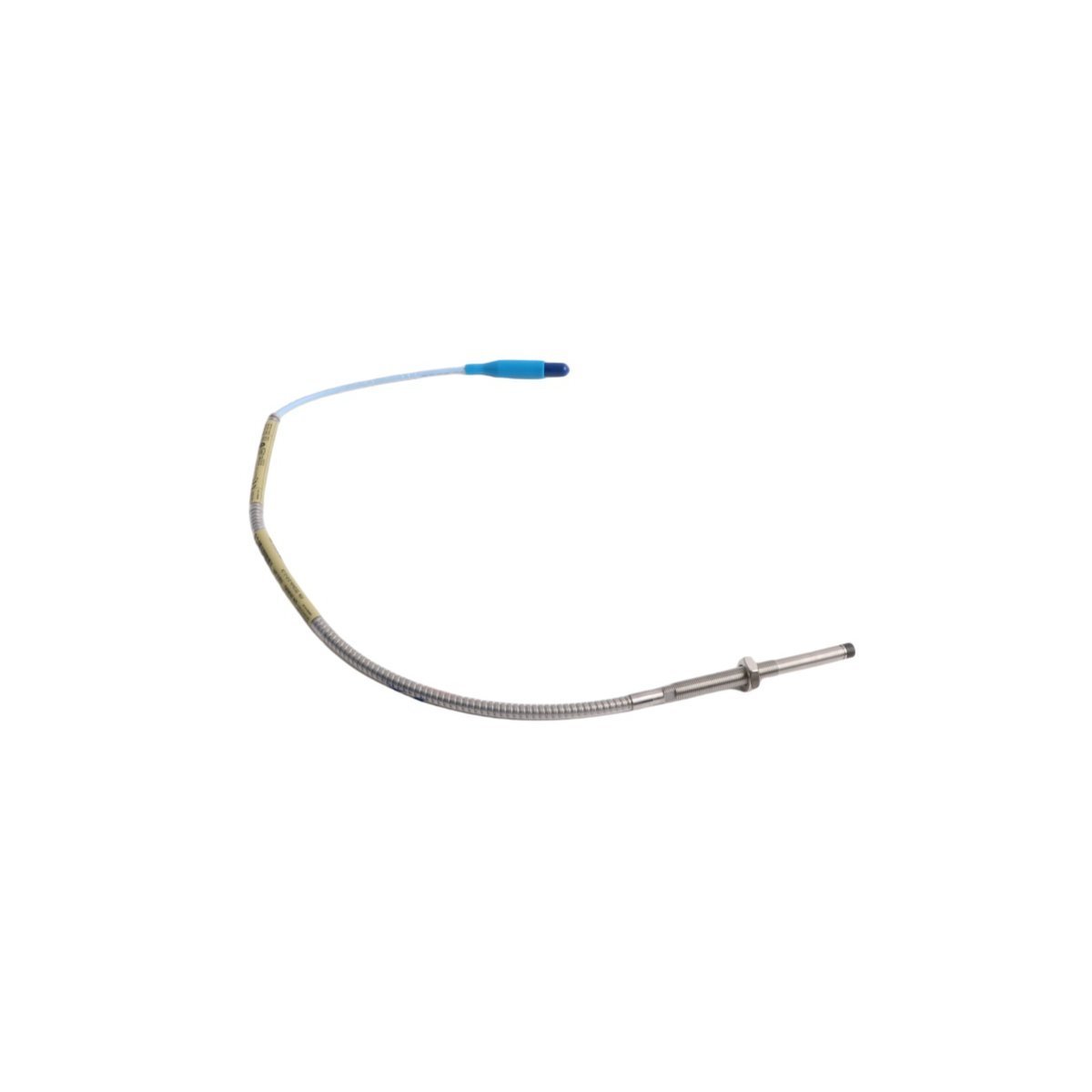

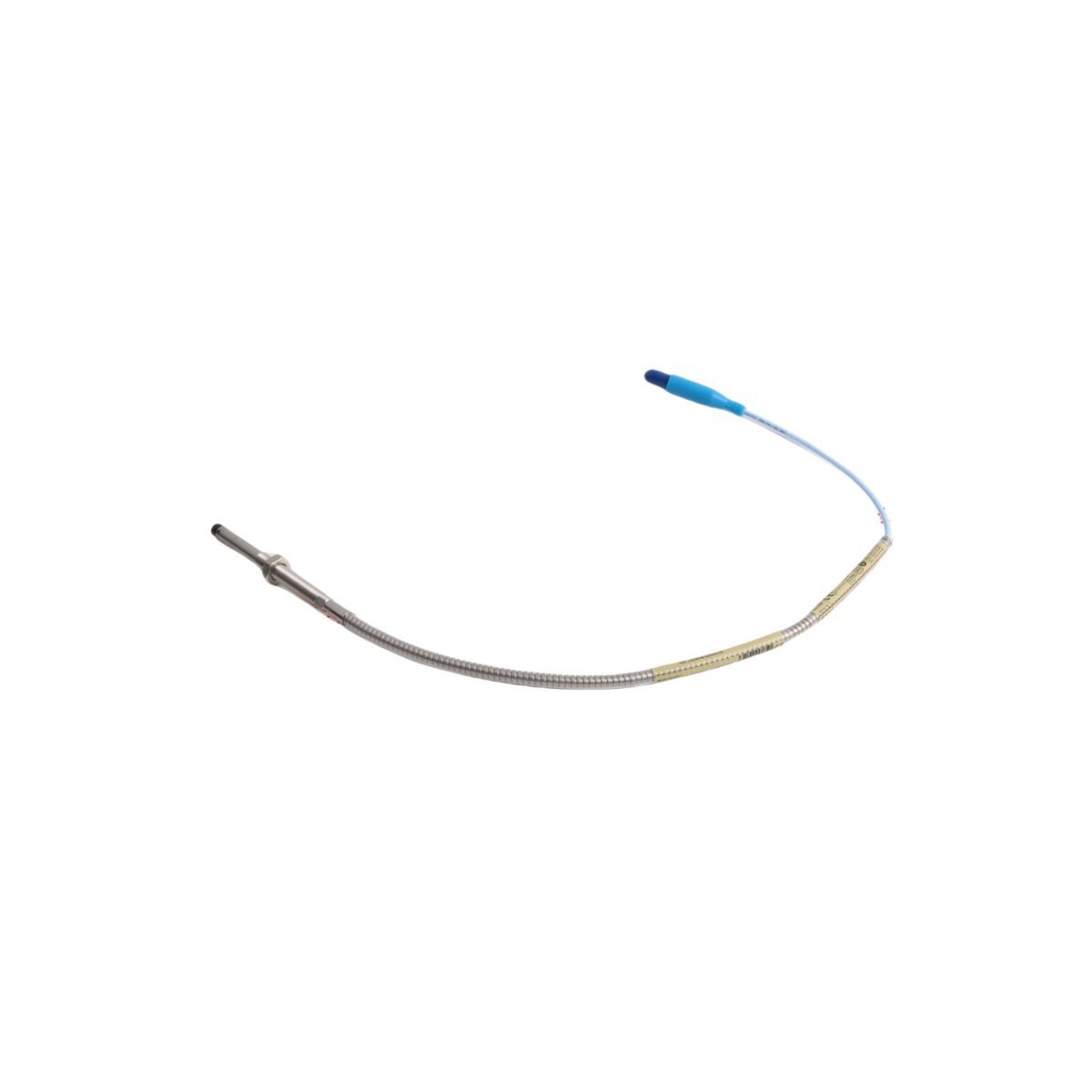

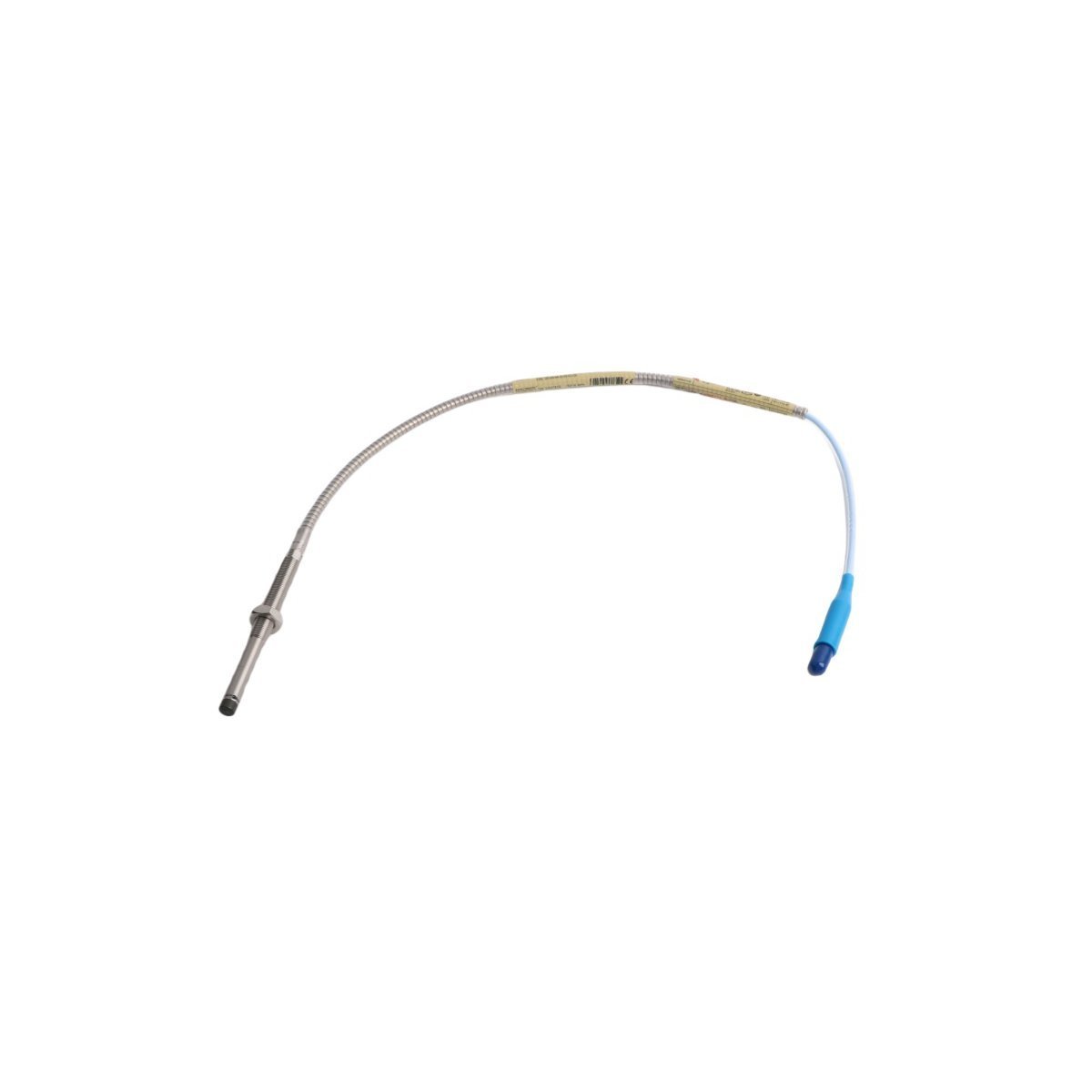

يعمل Bently Nevada 330104-04-10-10-02-05 كمسبار تقارب 330104 أساسي يُستخدم لتنفيذ قياس الاهتزاز والإزاحة بدون اتصال عبر منصات أنظمة حماية الماكينات 3300 XL. يستخدم المحول الكهربائي حقول التيار الدوامي بترددات الراديو لمراقبة سلوك العمود الديناميكي، ونقل تحولات المواقع المادية بالمايكرو بوصة إلى تقلبات جهد تناظرية دقيقة تقرأها أجهزة مراقبة الماكينات الخارجية.

تكوين خيار الغلاف الملولب

• 330104: مسبار تقارب 3300 XL بحجم 8 مم، سن 3/8-24 UNF، غلاف أملس بدون درع

• -04: خيار الطول غير الملولب (0.4 بوصة)

• -10: خيار الطول الكلي للغلاف (1.0 بوصة)

• -10: خيار الطول الإجمالي (1.0 متر / 3.3 قدم)

• -02: خيار الموصل (موصل ClickLoc محوري مصغر مع واقي موصل)

• -05: خيار موافقة الوكالة (معتمد لمناطق متعددة خطرة)

المعايير الفيزيائية والكهربائية

معايرة مسبار التيار الدوامي وكبح التداخل

تتم معايرة الخصائص الهندسية لرأس المسبار للتحكم في معايرة مسبار التيار الدوامي على مدى نافذة محددة تبلغ 80 ميل. تتطلب إجراءات إعداد المجال التحقق من جهد الفجوة الذي يستهدف خط أساس -10 فولت تيار مستمر، مما يرسخ مرجع العمود الثابت إلى نقطة المنتصف المثلى لنطاق إشارة المحول. لمنع اختلاط الإشارات الكهرومغناطيسية في مجموعات الإسكان الضيقة التي تراقب ديناميكيات الدوار الديناميكية، يجب أن تفرض ترتيبات متعددة المسابير حدود أمان لكبح التداخل. تتطلب التركيبات المتوازية الحفاظ على مسافة فصل مادية دنيا بين مركز المسبار والمسبار تبلغ 40 مم لعزل حقول الراديو عالية التردد المجاورة من التداخل الحثي.

محتويات حزمة الشحن

• 1 × مسبار التقارب Bently Nevada 330104-04-10-10-02-05

• 1 × واقي موصل ClickLoc محوري مدمج

• 2 × صواميل تثبيت سداسية 3/8-24 UNF

• 1 × شهادة التحقق من الفحص المصنعي

إرشادات التركيب الميكانيكي في الموقع

يتطلب التكامل الميكانيكي مطابقة مقاييس العمق غير الملولب والعمق الكلي للغلاف مع أبعاد الغلاف قبل التركيب.

1. قم بتركيب المسبار من خلال منفذ الدخول الملولب، مع ضبط عمق الاختراق حتى يشير الرأس إلى المنطقة المستهدفة المرصودة.

2. قم بتوصيل مقياس متعدد رقمي بأطراف الحلقة القريبة لمراقبة معلمات الفجوة الكهربائية. قم بتدوير جسم المسبار حتى يسجل الإخراج قراءة ثابتة للتحقق من جهد الفجوة تبلغ -10.0 فولت تيار مستمر.

3. قم بربط صواميل القفل المرفقة بلوحة الماكينة باستخدام أدوات منخفضة الارتفاع بقيمة لا تتجاوز 4.5 نيوتن متر (40 رطل بوصة) لتثبيت التركيب ضد رنين الماكينة الهيكلي.

4. قم بتمرير الخط المحوري المدمج بطول 1.0 متر عبر قنوات الأنابيب الميكانيكية النظيفة والمخصصة. يجب أن يحافظ المسار بأكمله على العزل عن مسارات التأريض الهيكلية المحلية لمنع أخطاء الضوضاء أحادية النقطة.

لوجستيات الشحن والتسليم

وقت التسليم: 2-7 أيام عند الانتهاء من الدفع، عبر بنية DHL/FEDEX/UPS للبريد السريع. يخضع كل مكون للمعالجة باستخدام تغليف صناعي مضاد للكهرباء الساكنة وعش رغوي محكم التشكيل لحماية مواصفات المحاذاة الميكانيكية واتساق المعايرة أثناء التوجيه الخارجي.

الأسئلة الشائعة حول تشغيل المحول

س: هل يمكن توصيل طول السلك الداخلي لهذا المسبار البالغ 1.0 متر مباشرة بوحدة إدخال من سلسلة 3500؟

ج: لا. يعمل المسبار كعنصر سلبي يحتاج إلى إكمال مصفوفة ضبط الطول الكهربائي الكلي. يجب أن يتصل بمستشعر Proximitor 3300 XL وسيط من خلال كابل تمديد 3300 XL مطابق لإنشاء دائرة حلقة مضبوطة كاملة بطول 5.0 متر أو 9.0 متر.

س: هل يؤدي إزالة طرف ClickLoc أثناء تشغيل الحلقة إلى إتلاف الدائرة؟

ج: لا. يتعامل المسبار الحثي السلبي مع الإمكانات الكهربائية المنخفضة. لا يؤدي فصل اتصال ClickLoc تحت الطاقة الحية إلى تدهور الأجهزة، على الرغم من أنه يؤدي على الفور إلى خطأ في القناة (حالة ليست جيدة) على رف المراقبة.

س: كيف يجب التعامل مع مادة سبيكة غير 4140 مستهدفة باستخدام هذا المسبار؟

ج: إذا كان السطح المراقب مصنوعًا من معادن بديلة مثل الفولاذ المقاوم للصدأ، تتغير معايرة مسبار التيار الدوامي في المصنع. يجب على الفني ضبط معلمات عامل القياس داخل إعداد برنامج رف 3500 أو إنشاء جدول معايرة متقاطع يدوي.
