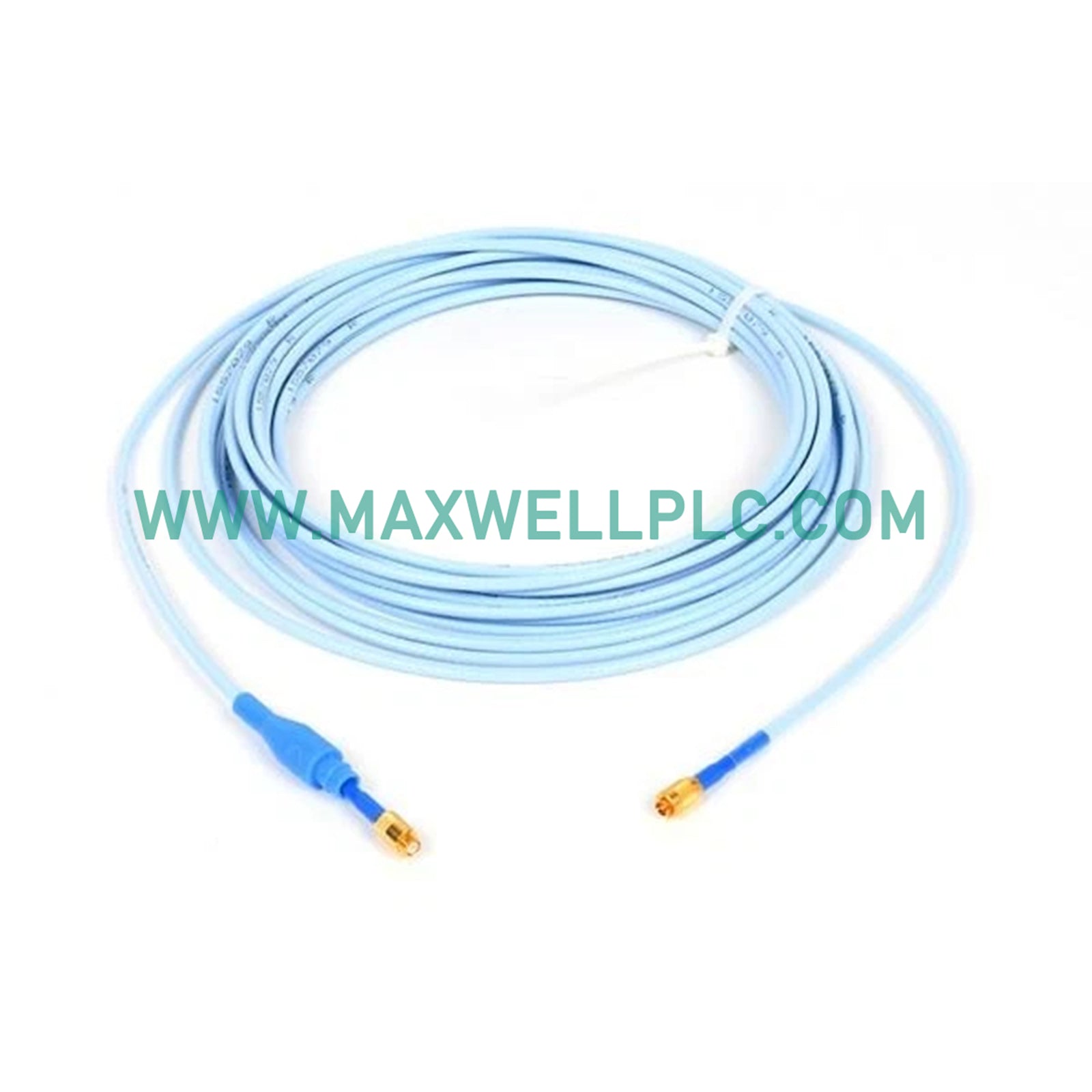

تم تكوين Bently Nevada 330104-01-14-10-01-05، المصنفة أيضًا كمحولات التقارب من نوع 3300 XL 8 mm Proximity Probes، لقياس الاهتزازات الشعاعية عالية الدقة في البنية التحتية لحماية الآلات التوربينية، وتوفر تنفيذًا فيزيائيًا وكهربائيًا مباشرًا.

تفسير رقم القطعة ومصفوفة التكوين

• سلسلة المنصة: بنية مراقبة ميكانيكية Bently Nevada 3300 XL عالية التردد بالتيار الدوّامي.
• معرف فهرس القطعة: 330104 يشير إلى تكوين طرف مسبار بحجم 8 مم مع كابل متحد المحور مدمج.
• مواصفات الخيط: -01 يحدد معلمات حجم الخيط ودرجته لحالة المسبار.
• طول الكابل والخيارات: -14-10-01-05 يشير إلى الطول الكلي للنظام، وخيارات الموصل، وتجهيزات ClickLoc المصبوبة، وموافقات المناطق الخطرة.

المواصفات الفنية للأجهزة

ديناميكيات الدوار وتكامل الإشارة

يحافظ مسبار التقارب على دقة معايرة مسبار التيار الدوّامي من خلال الحفاظ على استجابة خطية للتردد اللاسلكي عبر فجوات الهواء المتغيرة للهدف المعدني. يعتمد التحقق الصحيح من جهد الفجوة (أهداف -10 VDC) على التحديد الميكانيكي الدقيق بالنسبة للمحور الدوار. علاوة على ذلك، يمنع درع قمع التداخل المتقدم التداخل الكهرومغناطيسي عالي التردد من تشويه ديناميكيات الدوار وقياس الاهتزاز الشعاعي عن بُعد.

معلومات الطلب

• 1 × وحدة مسبار التقارب Bently Nevada 330104-01-14-10-01-05 3300 XL 8 مم
• 1 × صامولة قفل نحاسية للتثبيت مع فتحات لسلك الأمان
• 1 × ورقة مرجعية فنية للتركيب

إرشادات التركيب الميداني

• التركيب الميكانيكي: قم بربط جسم المسبار في كتيفة التثبيت بالجهاز، مع التأكد من الحفاظ على خلوص ومقدار ربط الخيط المحدد من المعدن الهيكلي المحيط لمنع أخطاء الرؤية الجانبية.
• ضبط فجوة الهواء: اضبط عمق المسبار حتى يقرأ مقياس متعدد رقمي -10 VDC بالضبط عند طرف إخراج شاشة التقارب، لتحديد المركز الكهربائي الأمثل للنطاق الخطي.
• حماية مسار الكابل: قم بتأمين الكابل المحوري المدمج داخل قناة واقية مخصصة، وتجنب الانحناءات الحادة والاتصال المادي مع خطوط الطاقة الكهربائية عالية الجهد للمحركات.

الاستفسارات الهندسية المتقدمة

• س: كيف يمنع الحفاظ على الخلوص الجانبي المناسب من خيوط غلاف الماكينة قراءات الاهتزاز الخاطئة؟

  ج: يمنع الخلوص الشعاعي الكافي المجال الكهرومغناطيسي المتولد بواسطة طرف المسبار من التفاعل مع الحدود المعدنية المحيطة، مما يزيل التشوه في عامل مقياس الإخراج الخطي.

• س: ما هي النتيجة الكهربائية الأساسية للتلف المادي أو القطع في غلاف الكابل المحوري المدمج؟

  ج: يسمح التلف للرطوبة أو الزيت باختراق الدرع الخارجي، مما يتسبب في تسرب سعوي وتوهين إشارة الناقل عالية التردد مما يؤدي إلى قراءات جهد فجوة غير منتظمة.

• س: هل يمكن لطرف المسبار بحجم 8 مم أن يعمل بالتبادل مع مستشعرات التقارب من جيل نظام مختلف دون إعادة معايرة؟

  ج: لا، يتطلب مطابقة طرف المسبار وكابل التمديد وشاشة التقارب كنظام معاير للحفاظ على منحنى حساسية 200 mV/mil الدقيق.

• س: كيف تؤثر درجات حرارة التشغيل القصوى بالقرب من +177 درجة مئوية على أداء مادة طرف المسبار PPS؟

  ج: يحافظ البوليمر عالي الحرارة على الاستقرار الهيكلي والقوة العازلة تحت الأحمال الحرارية الشديدة، مما يمنع التليين الميكانيكي أو انجراف الإشارة داخل غلاف محمل الماكينة.

• س: ماذا يحدث لإشارة الخرج للتيار المستمر إذا لامس طرف المسبار ماديًا مِحورًا دوارًا؟

  ج: يتسبب الاتصال الميكانيكي في تآكل مادي شديد لطرف PPS ويجبر جهد الشاشة على التوجه نحو الصفر أو حدود التوريد السلبية، مما يؤدي إلى إطلاق إنذار عطل فوري للقناة.

• س: لماذا من الضروري استخدام صواميل القفل مع سلك الأمان أثناء التركيب الميكانيكي النهائي في الآلات عالية الاهتزاز؟

  ج: يمنع سلك الأمان صامولة التثبيت من التراجع تحت الاهتزاز المستمر للمحرك أو التوربين، مما يثبت فجوة هواء المسبار بشكل دائم في موضعها.

• س: كيف تحمي التأريض الصحيح للدرع الخارجي عند خزانة إنهاء الشاشة من التداخل الكهرومغناطيسي؟

  ج: يؤدي تأريض الدرع عند نقطة مرجعية واحدة إلى تصريف الضوضاء الكهربائية المستحثة بأمان إلى الأرض دون إنشاء تيارات حلقة أرضية طفيلية عبر دائرة الإشارة.

• س: ما هي خطوات التحقق المحددة التي يجب إجراؤها إذا تم تركيب مسبار بديل على مجموعة آلات عاملة؟

  ج: يجب على الفنيين التحقق من جهد الفجوة الساكن مقابل أهداف خط الأساس الباردة وإجراء فحوصات الانحراف الديناميكي باستخدام محلل الإزاحة قبل الموافقة على الوحدة للدوران بحمل كامل.
