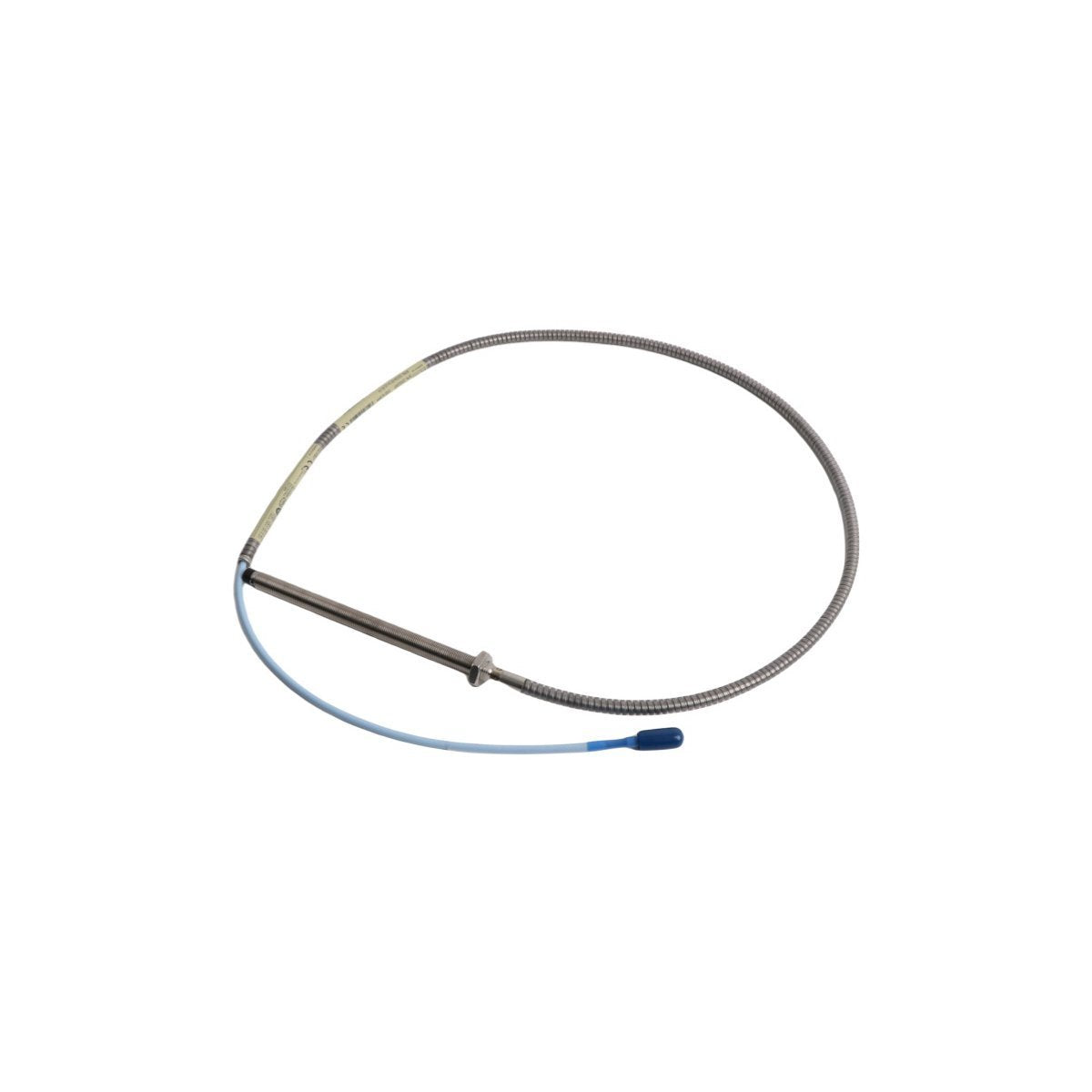

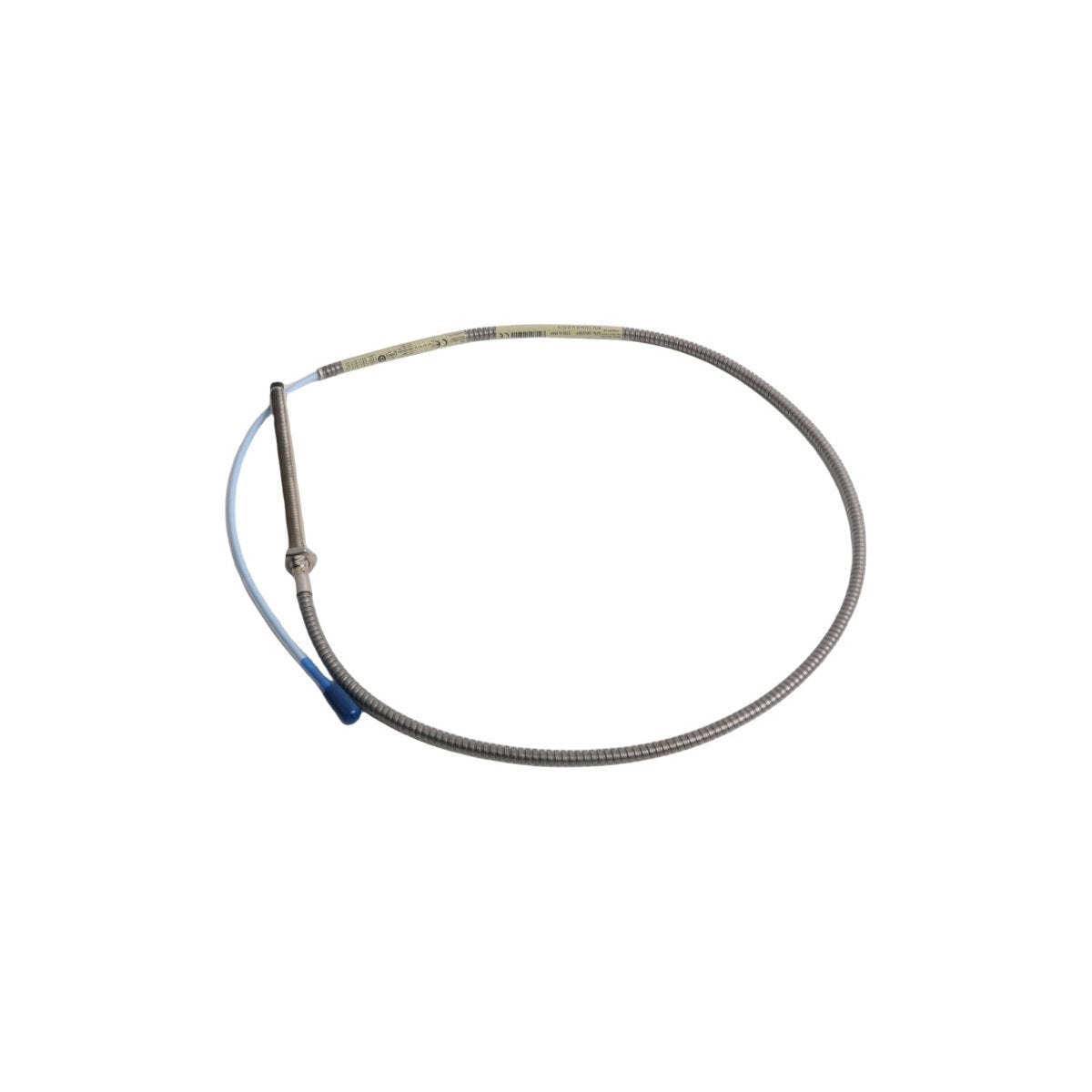

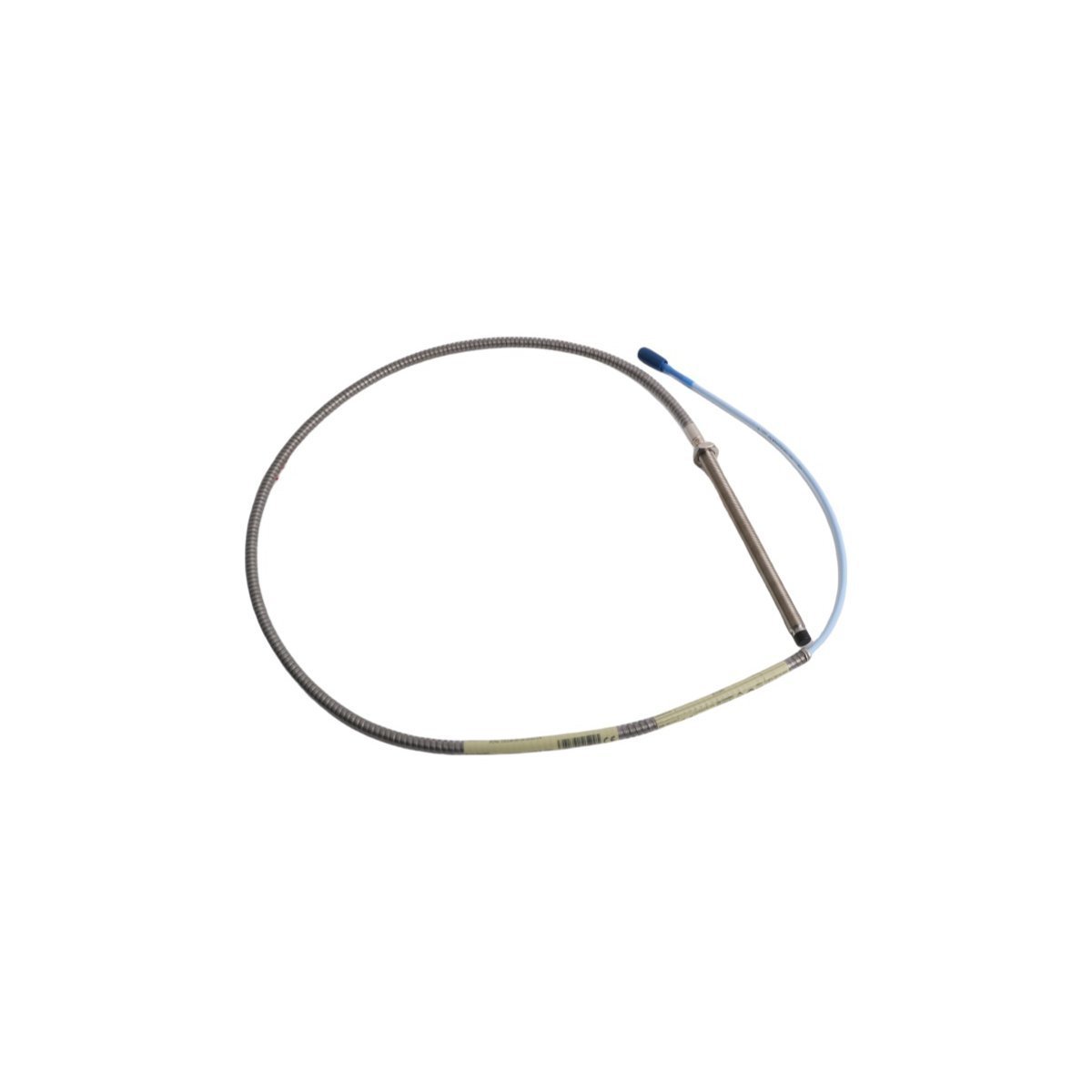

تم تكوين مسبار التقارب Bently Nevada 330104-00-14-10-11-00 (مسبار التقارب 8 مم 330104) لقياس الإزاحة غير المتصلة في الآلات الصناعية الدوارة، ويوفر تنفيذ إشارة مادية مباشرة عن طريق استشعار الفجوة بين طرف المسبار والهدف المعدني.

تكوين لاحقة النموذج

يحدد رقم الجزء المعلمات الميكانيكية والكهربائية المحددة:

• 330104: مسبار تقارب 8 ملم، سن لولبي 3/8-24 UNF

• 00: معرف الطول غير المسنن

• 14: طول الغلاف (140 ملم)

• 10: الطول الكلي (1.0 متر)

• 11: نوع الموصل (ClickLoc)

• 00: موافقة الوكالة (قياسي)

المواصفات الفنية للأجهزة

خصائص مراقبة TSI الميكانيكية

تتطلب مراقبة الاهتزاز الفعالة الالتزام الصارم ببروتوكولات قياس مسبار التيار الدوامي. يجب ربط مسبار 330104 بمستشعر Proximitor XL 3300 معاير لضمان تحقيق النظام لجهد فجوة اسمي يبلغ -10 VDC في مركز النطاق الخطي. يتعين على موظفي الصيانة التحقق من ديناميكيات الدوار عن طريق فحص إشارة الخرج مقابل توقيعات الاهتزاز الثابتة. يتم الحفاظ على قمع التداخل عن طريق ضمان التباعد المناسب للمسبار والدرع إذا تم تركيب أجهزة استشعار متعددة داخل نفس الغلاف أو موقع الآلة.

معلومات الطلب

• 1 × مسبار تقارب 8 ملم 330104-00-14-10-11-00

• 2 × صواميل تثبيت (3/8-24 UNF)

• 1 × واقي موصل

• 1 × الوثائق الفنية للمنتج

إرشادات التركيب الميداني

• الخلوص الميكانيكي: تأكد من خلوص شعاعي لا يقل عن 40 مم من طرف المسبار إلى أي عائق معدني.

• عزم الربط: أحكم ربط صواميل التثبيت حتى 6.8 نيوتن متر (60 رطل-بوصة) لضمان الاستقرار الهيكلي دون تشويه سن الغلاف.

• استراتيجية التأريض: حافظ على نقطة تأريض واحدة في رف الشاشة للتخفيف من مخاطر حلقات التأريض داخل دائرة الإشارة.

• سلامة الكابلات: قم بتوجيه الكابلات المحورية عبر قنوات صلبة وتأكد من مراعاة الحد الأدنى لنصف قطر الانحناء لمنع تغيرات المعاوقة.

الأسئلة الشائعة

• هل يمكن استخدام هذا المسبار بدون جهاز Proximitor XL 3300؟ لا، تعتمد خطية النظام وقياسه على دائرة Proximitor المحددة.

• ما هو أقصى طول مسموح به للكابل؟ الكابل المدمج بطول 1.0 متر ثابت ومعاير في المصنع لهذا التجميع المحدد.

• هل يمكنني إصلاح طرف مسبار تالف؟ لا، تجميع المسبار عبارة عن وحدة محكمة الغلق وغير قابلة للإصلاح.

• ماذا يعني الدائرة المفتوحة؟ عادة ما تشير القراءة عند حد إمداد الطاقة إلى وجود كسر في الموصل المركزي المحوري أو الدرع.

• كيف أتحقق من صحة المسبار؟ تحقق من جهد الفجوة عند كتلة طرف الشاشة؛ قراءة -10 VDC تؤكد الوضع الصحيح.

• هل طرف المسبار متوافق مع الزيت عالي الحرارة؟ نعم، طرف Ryton مصمم للتشغيل المستمر حتى 177 درجة مئوية.

• هل يمكنني تركيب هذا في ثقوب مترية؟ لا، هذا النموذج يتميز بسن لولبي 3/8-24 UNF؛ لا تحاول تركيبه بالقوة في واجهات بسن لولبي متري.

• ما هي وظيفة واقي الموصل؟ يوفر حماية بيئية ضد دخول الرطوبة والحطام عند الواجهة المحورية.
