نظرة عامة على المنتج

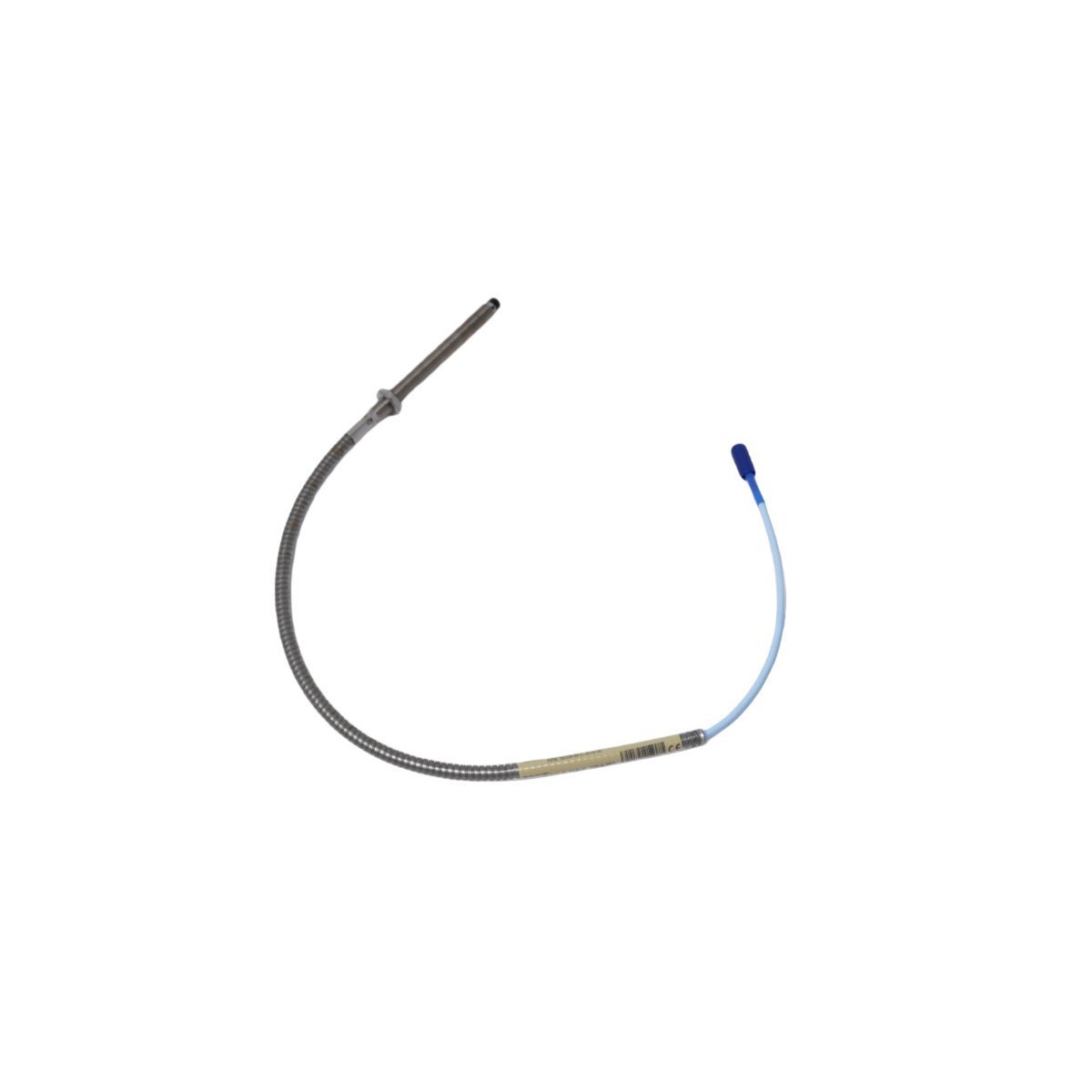

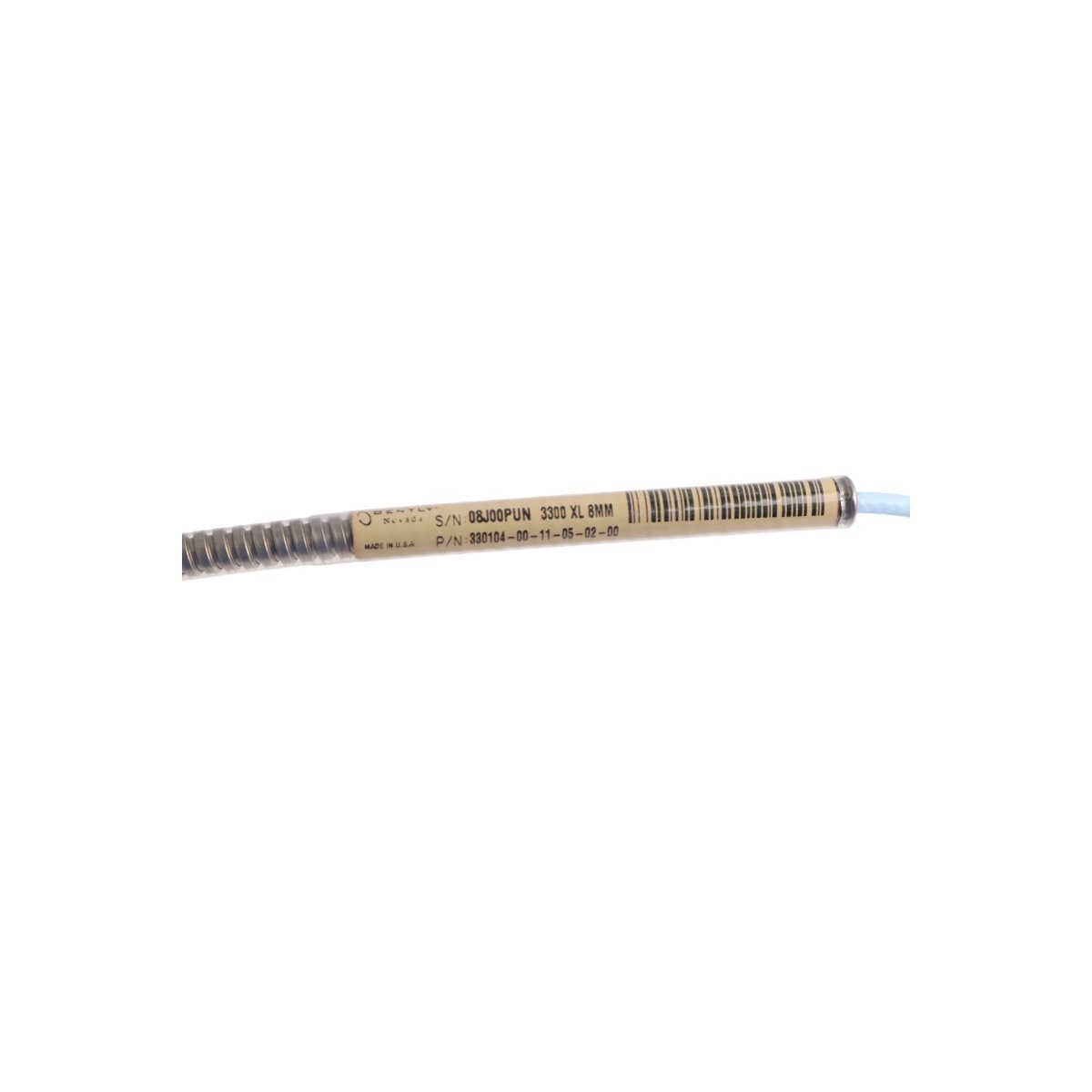

Bently Nevada 330104-00-11-05-02-00 هو مستشعر تقارب عالي الدقة بحجم 8 مم مصمم لسلسلة محولات 3300 XL. تم تصميم هذا المجس غير المتصل لقياس المسافة الدقيقة بين طرف المستشعر والعمود الدوار، مما يوفر بيانات أساسية حول الاهتزاز وتحديد المواقع الميكانيكية. تم تصميم هذا المجس لتلبية معايير API 670 الصارمة، ويعمل كعنصر اكتشاف أساسي ضمن نظام أجهزة الإشراف على التوربينات (TSI). يتميز هذا التكوين المحدد بهيكل ملولب 3/8-24 UNF بطول غير ملولب يبلغ 1.1 بوصة وطول إجمالي للحافظة يبلغ 5.0 بوصة، مصمم خصيصًا للتركيب العميق في أغلفة الآلات الصناعية.

المواصفات الهندسية والسمات المادية

• قطر رأس المستشعر: 8 مم

• خيط التركيب: 3/8-24 UNF-2A

• تكوين الحافظة: 5.0 بوصة الطول الإجمالي مع قسم غير ملولب بطول 1.1 بوصة

• الرصاص المدمج: 0.5 متر (حوالي 20 بوصة) طول الكابل

• معايرة المواد: معيار المصنع لأهداف الفولاذ AISI 4140

• واجهة الاتصال: موصل محوري مصغر مطلي بالذهب من نوع ClickLoc

• الختم البيئي: طرف محكم الإغلاق بصبغ TipLoc حاصل على براءة اختراع

• نطاق درجة الحرارة: يعمل بشكل موثوق من -51 درجة مئوية إلى +177 درجة مئوية (-60 درجة فهرنهايت إلى +351 درجة فهرنهايت)

• حماية الكابلات: درع من الفولاذ المقاوم للصدأ لأقصى مقاومة للتآكل والصدمات

المراقبة الميكانيكية وتكامل النظام

يعد مجس التقارب هذا الذي يبلغ قطره 8 مم مكونًا حاسمًا لمراقبة سلامة الأصول الدوارة عالية السرعة مثل التوربينات البخارية، الضواغط الطاردة المركزية، ومضخات صناعية كبيرة الحجم. يسمح طول الحافظة البالغ 5.0 بوصات بوضع دقيق في أغلفة المحامل ذات الجدران السميكة الموجودة عادةً في معدات توليد الطاقة واسعة النطاق. يتم استخدامه بشكل أساسي لتتبع الاهتزاز الشعاعي (عدم توازن العمود أو عدم المحاذاة) وموضع الدفع المحوري (الكشف عن حركة الدوار التي قد تسبب تصادمًا داخليًا). عبر إرسال إشارة حتمية إلى جهاز 3300 XL Proximitor ثم إلى رف مراقبة من سلسلة 3500، يتيح 330104-00-11-05-02-00 حماية الآلات الآلية ويدعم تحليلات الصيانة التنبؤية المتطورة لمنع تعطل المعدات الكارثي.
