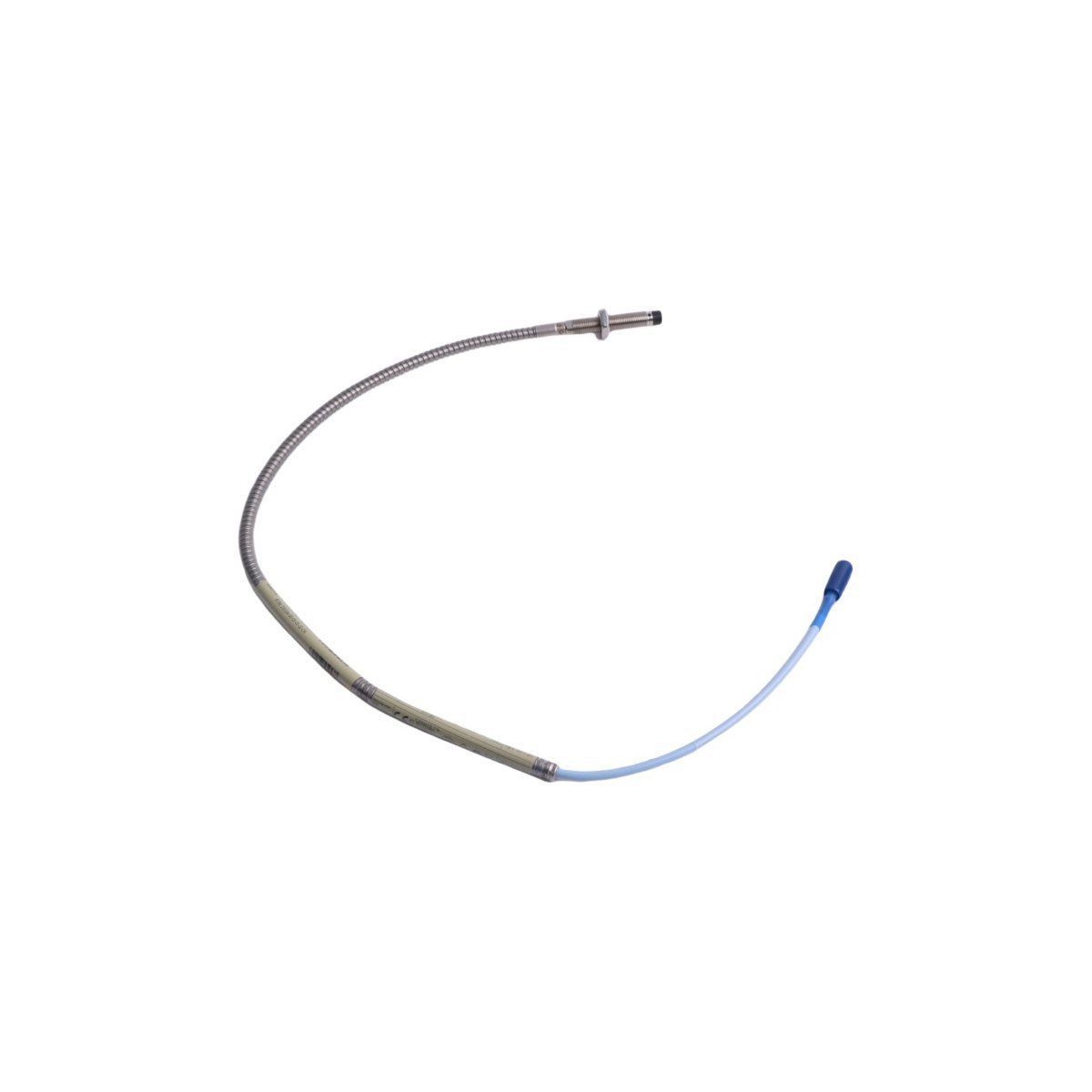

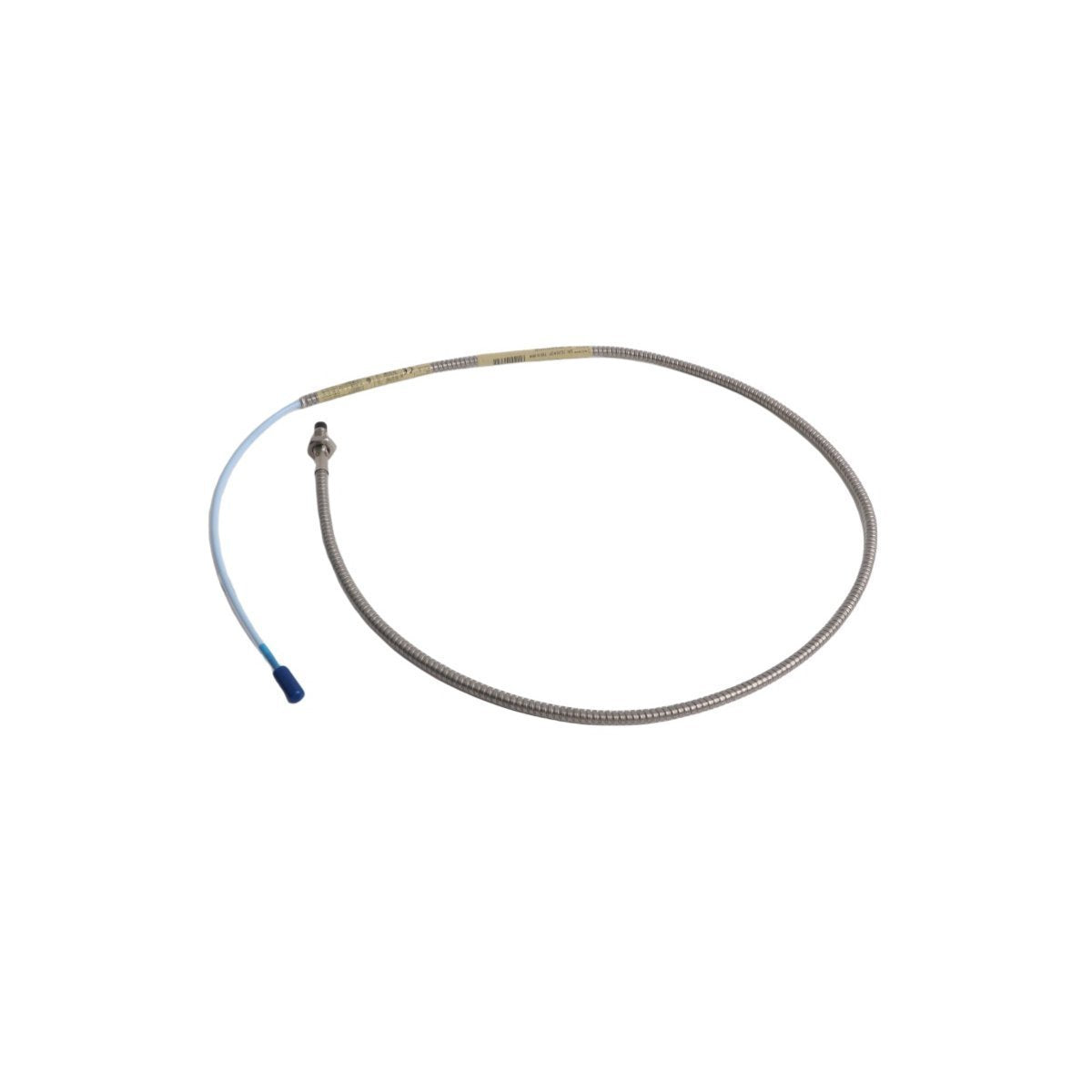

330104-00-06-90-02-00 Bently Nevada Proximity Probe

330104-00-06-90-02-00 مسابر التقارب من سلسلة بنتلي نيفادا 3300 XL

Bently Nevada

330104-00-06-90-02-00 مسابر التقارب من سلسلة بنتلي نيفادا 3300 XL

SKU: 330104-00-06-90-02-00

In Stock

الأبعاد: 230 ملم × 190 ملم × 95 ملم
بلد المنشأ: USA
الدفع: تحويل بنكي، ويسترن يونيون
ميناء الشحن: شيامن

Categories : بنتلي نيفادا, كل المنتجات, مجسات تقاربية بنتلي نيفادا 3300 XL 8 مم, مسبار بنتلي نيفادا

Tags : 3300 NSv Proximity Probes, Bently Nevada 3300 XL, Proximity Sensors

1 years warranty

Delivery time: 3-7 business days

Free 30 days return

If you have any questions, you are always welcome to contact us. We'll get back to you as soon as possible, withing 24 hours on weekdays.

Customer service

All questions about your order, return and delivery must be sent to our customer service team by e-mail at yourstore@yourdomain.com

Sale & Press

If you are interested in selling our products, need more information about our brand or wish to make a collaboration, please contact us at press@yourdomain.com

تم تكوينه لقياس إزاحة العمود غير المتصلة وقياسات الاهتزاز الديناميكية في منصات نظام حماية الآلات من السلسلة 3500، يوفر Bently Nevada 330104-00-06-90-02-00 (مسابير التقارب 330104) تنفيذًا ماديًا/كهربائيًا مباشرًا. تستخدم الأداة مبادئ تشغيل التيار الدوامي للتردد اللاسلكي لاكتشاف الفجوات المادية بين طرف المسبار 8 مم وكتلة الهدف الدوارة، مع إخراج جهد تناظري مستمر يتناسب مع المسافة.

مصفوفة معلمات رمز الخيار

تحدد قيم اللاحقة الأبجدية الرقمية الإنشاء المادي للمصنع الدقيق ومتغيرات الخيوط للتجميع:

00: خيار الطول غير الملولب (0.0 بوصة).
06: خيار طول الغلاف (0.6 بوصة).
90: خيار الطول الكلي للكابل (9.0 أمتار / 29.5 قدمًا).
02: موصل محوري مصغر بقفل نقري مع واجهة ذكر مصغرة.
00: موافقات وكالة الاختبار غير المتزامنة القياسية للمناطق غير الخطرة.

مقاييس مكونات الأجهزة

المعلمة	المواصفات
النموذج	330104-00-06-90-02-00
العلامة التجارية	Bently Nevada
الأصل	الولايات المتحدة
الوزن	0.44 كجم
أبعاد الشحن	230 ملم × 190 ملم × 95 ملم
درجة حرارة التشغيل	-51 درجة مئوية إلى +177 درجة مئوية
استهلاك الطاقة	مستمد عبر حلقة واجهة Proximitor 3300 XL المتصلة (-24 VDC اسمي)
النطاق الخطي	2.0 ملم (80 ميل) نطاق اسمي يبدأ من خط أساس -2.0 VDC
عامل القياس	7.87 V/mm (200 mV/mil) اسمي عند دمجه مع مستشعر Proximitor متطابق

قياس مسبار التيار الدوامي وديناميكيات الدوار

يتطلب هيكل الطرف 8 مم تكوينات قياس مسبار التيار الدوامي محددة لتتبع المعلمات الفيزيائية للمكونات عالية السرعة بشكل صحيح. أثناء حلقات تجميع الماكينة الأولية، يجب التحقق من صحة جهد الفجوة الدقيقة (أهداف -10 VDC) لمعايرة نقطة المركز الثابتة للنطاق الخطي. يعزل وضع التثبيت الصحيح حلقة الدائرة من الحقول المغناطيسية غير الخطية الحافة الناتجة عن ديناميكيات الدوار المعقدة، مع الحفاظ على مسافات قمع التداخل القياسية عندما تكون مستشعرات التقارب متداخلة في مكان قريب.

السجل الفني الهندسي

س: لماذا يلزم التحقق من جهد الفجوة (أهداف -10 VDC) قبل تشغيل النظام؟

ج: يمثل تحيز -10 VDC المركز الفيزيائي للنطاق الخطي 2.0 مم، مما يسمح بمساحة متساوية للتذبذبات الإيجابية والسلبية للإشارة ضمن حدود الاهتزاز من الذروة إلى الذروة.

س: هل يمكن لتجميع المسبار هذا بطول 9.0 متر استخدام كابل تمديد خارجي؟

ج: لا، تم تصميم تكوين 9.0 متر للاتصال مباشرة بمستشعر Proximitor بطول 9.0 متر بدون كابل تمديد وسيط للحفاظ على قياس مسبار التيار الدوامي للمصنع.

س: ما هي مادة الهدف المطلوبة لتحقيق عامل القياس الموثق؟

ج: تم معايرة النظام في المصنع لأهداف فولاذ AISI 4140. يؤدي الانحراف الكبير في تركيبة الكربون أو السبائك المستهدفة إلى تغيير الخصائص الكهرومغناطيسية ويتطلب إعادة معايرة ميدانية.

توجيهات التجميع الميداني الميكانيكية

ثبت غلاف المسبار بإحكام لتجنب التشويهات الرنانة الناتجة عن حلقات اهتزاز الماكينة الهيكلية.
حافظ على مسافة خلوص لا تقل عن ثلاثة أقطار لطرف المسبار من أي معادن هيكلية مجاورة لتجنب تشتت المجال وتشويه القياس.
نظف جميع الموصلات المحورية المصغرة بمذيب خالٍ من الزيت وجففها تمامًا قبل التوصيل الميكانيكي.
قم بتركيب مجموعات أكمام السيليكون ذاتية اللصق عالية الحرارة فوق وصلات التوصيل بقفل نقري لمنع تسرب الرطوبة داخل غلاف المحمل.

مخزون حزمة التوريد

(1) مسبار تقارب Bently Nevada 330104-00-06-90-02-00 8 مم
(1) غلاف موصل طرف الكابل المحوري
(2) صواميل قفل ملولبة مطلية بالزنك
(1) ورقة بيانات امتثال المنتج والمعايرة
