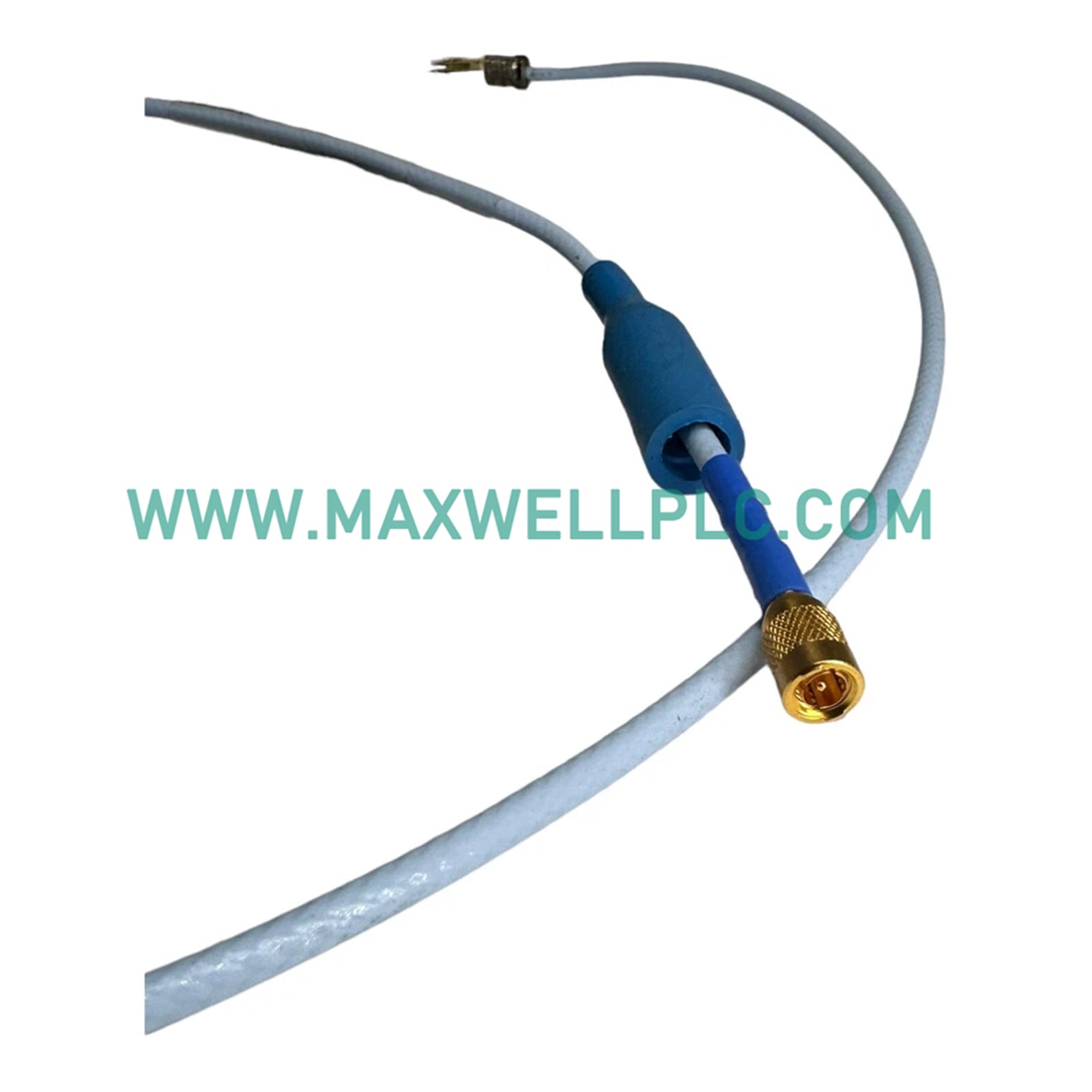

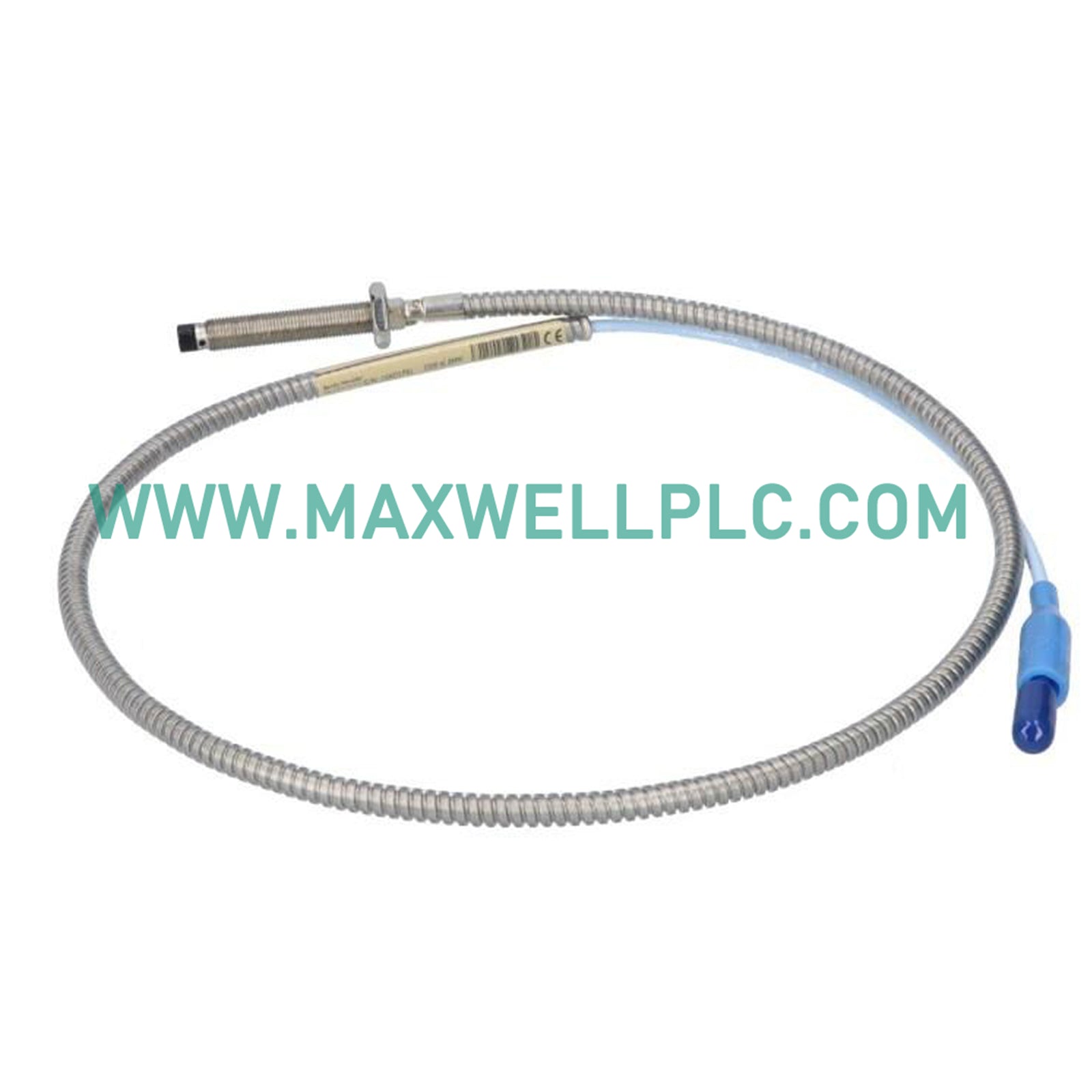

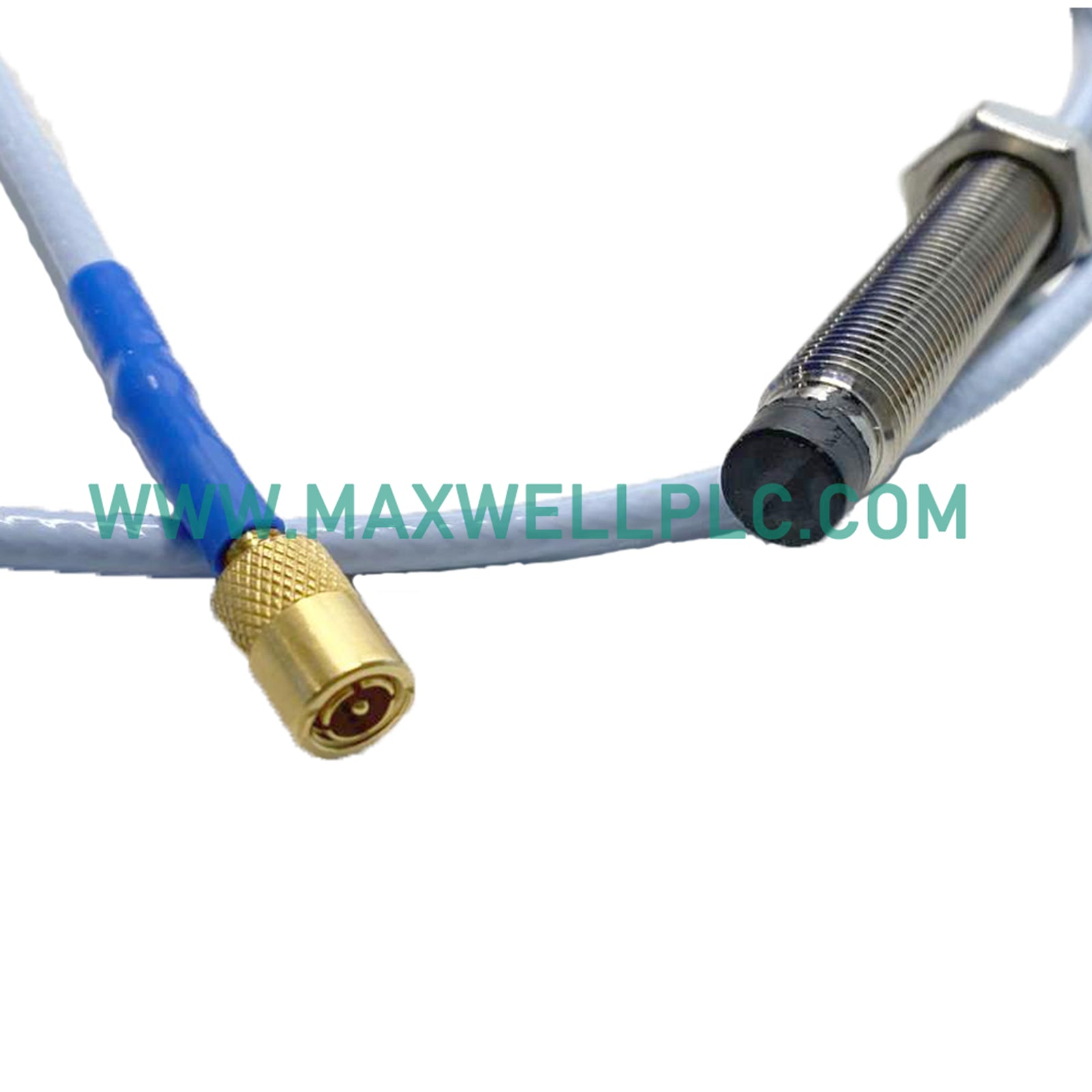

تم تكوين Bently Nevada 330104-00-06-10-02-00 (مسبار الاقتراب 330104) لمراقبة الإزاحة بدون تلامس في أنظمة حماية الماكينات 3300 XL، وهو يوفر تنفيذًا فيزيائيًا/كهربائيًا مباشرًا. يكتشف محول الطاقة الفجوة النسبية بين طرف المسبار والسطح الموصل، ويحول التقارب إلى إشارة جهد تناظري متناسبة. تم تحسين هذا الجهاز لقياس اهتزاز العمود الشعاعي، والموضع المحوري، وسرعة الدوار في آلات محامل الغشاء السائل، مع الحفاظ على الخطية العالية والاستقرار الحراري عبر ظروف التشغيل المتنوعة.

مصفوفة اللاحقة والنموذج

• 330104: مسبار الاقتراب 3300 XL 8 مم

• -00: طول غير ملولب (0 مم)

• -06: الطول الكلي للعلبة (60 مم)

• -10: الطول الكلي للنظام (1.0 متر)

• -02: الموصل (موصل ClickLoc محوري مصغر)

• -00: موافقة الوكالة (غير مطلوبة)

مواصفات الجهاز

المراقبة الميكانيكية ودقة التيار الدوامي

يعتمد نظام محول التقارب 3300 XL على قياس مسبار التيار الدوامي الموحد لضمان تكرارية القياس. يجب على المشغلين إجراء التحقق من جهد الفجوة، الذي يستهدف -10 فولت تيار مستمر في مركز النطاق الخطي، للحفاظ على دقة الإبلاغ عن ديناميكيات الدوار. يتم تحقيق قمع فعال للتداخل عن طريق الالتزام بمتطلبات الفصل المكاني المحددة من قبل الشركة المصنعة بين المسابر المتجاورة. هذا يمنع تداخل المجال الكهرومغناطيسي، الذي يمكن أن يظهر بخلاف ذلك على شكل توقيعات اهتزاز زائفة أو أخطاء في زاوية الطور في بيانات رف المراقبة 3500.

## معلومات الطلب

• مسبار تقارب واحد (1) 330104-00-06-10-02-00

• صامولتان (2) قفل تركيب M10 x 1

• كم واقي موصل سيليكون واحد (1)

• الوثائق الفنية وشهادة المطابقة

إرشادات التثبيت الميداني

• عزم الربط: قم بربط صواميل قفل المسبار يدويًا (بإحكام بالأصابع) لضمان قوة تثبيت كافية دون تشويه خيوط جسم المسبار.

• استراتيجية التأريض: طبق استراتيجية تأريض بنقطة واحدة في لوحة المراقبة؛ لا تقم بتأريض جسم المسبار عند طرف الجهاز.

• توجيه الكابلات: حافظ على مسافة لا تقل عن 30 سم (12 بوصة) من خطوط طاقة التيار المتردد وكابلات المحرك لمنع التداخل الكهرومغناطيسي.

• سلامة الكابلات: استخدم كابلًا ثلاثي الموصلات محميًا بين Proximitor والشاشة للحفاظ على دقة الإشارة.

معلومات التسليم

• وقت التسليم: 2-7 أيام عند الانتهاء من الدفع.

• يتم الشحن عبر DHL/FEDEX/UPS.

• معبأة بشكل آمن في عبوات صناعية مضادة للكهرباء الساكنة.

الأسئلة الشائعة

• هل يمكنني استبدال مسبار غير XL بهذا النموذج XL؟

  نعم، مكونات 3300 XL متوافقة مع أنظمة سلسلة 3300 غير XL 5 مم و 8 مم، مما يتيح التكامل السلس.

• ما أهمية موصل "ClickLoc"؟

  يوفر تصميم ClickLoc اتصالاً كهربائيًا قويًا ومقاومًا للاهتزاز يضمن نقل إشارة منخفضة المقاومة.

• هل كابل المسبار محمي؟

  نعم، الكابل المحوري محمي بالكامل لحماية إشارة التذبذب عالية التردد من التداخل الكهرومغناطيسي الخارجي.

• هل يمكن توصيل الكابل إذا كان قصيرًا جدًا؟

  لا. التوصيل يغير المعاوقة المميزة لنظام 1.0 متر، مما يبطل المعايرة ويقلل من دقة القياس.

• كيف أمنع تسرب الزيت عبر الكابل؟

  للتطبيقات التي تتطلب إحكامًا للضغط، حدد نوع كابل FluidLoc الاختياري لمنع هجرة الزيت عبر داخل الكابل.

• ما هي وظيفة تشكيل طرف المسبار؟

  يضمن قولبة TipLoc الحاصلة على براءة اختراع ربطًا قويًا بين طرف المسبار والجسم، مما يمنع الفشل الميكانيكي في ظروف الاهتزاز العالي.

• هل يتطلب هذا المسبار معايرة على مقاعد الاختبار؟

  لا. يدعم نظام 3300 XL قابلية تبديل المكونات بالكامل، مما يلغي الحاجة إلى مطابقة أو معايرة أجزاء النظام الفردية على مقاعد الاختبار.

• لماذا يجب أن أتجنب التأريض عند طرف الجهاز؟

  يؤدي التأريض عند طرف الجهاز إلى إنشاء حلقة أرضية، والتي يمكن أن تحقن ضوضاء كهربائية في مسار الإشارة وتتلف بيانات الإزاحة.
