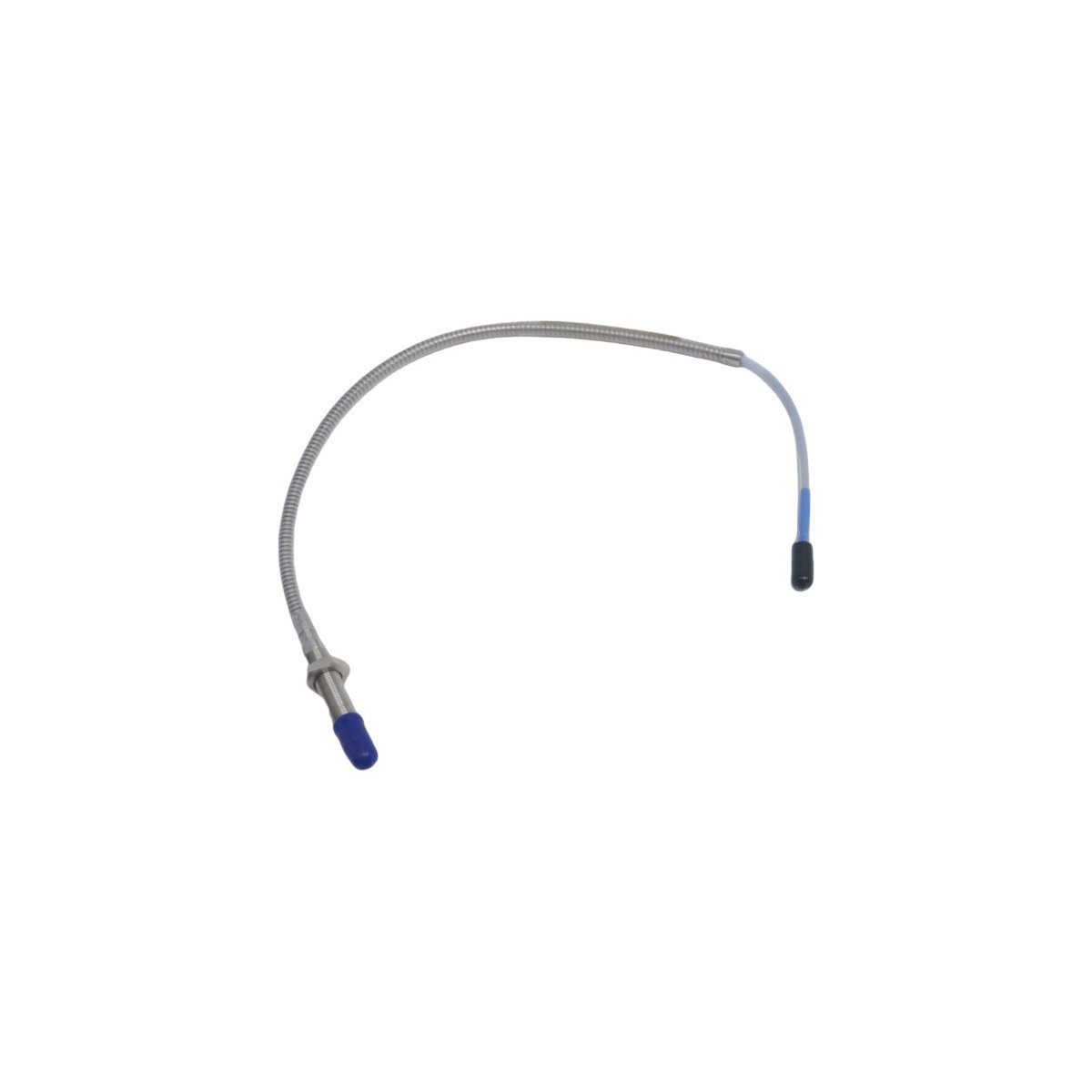

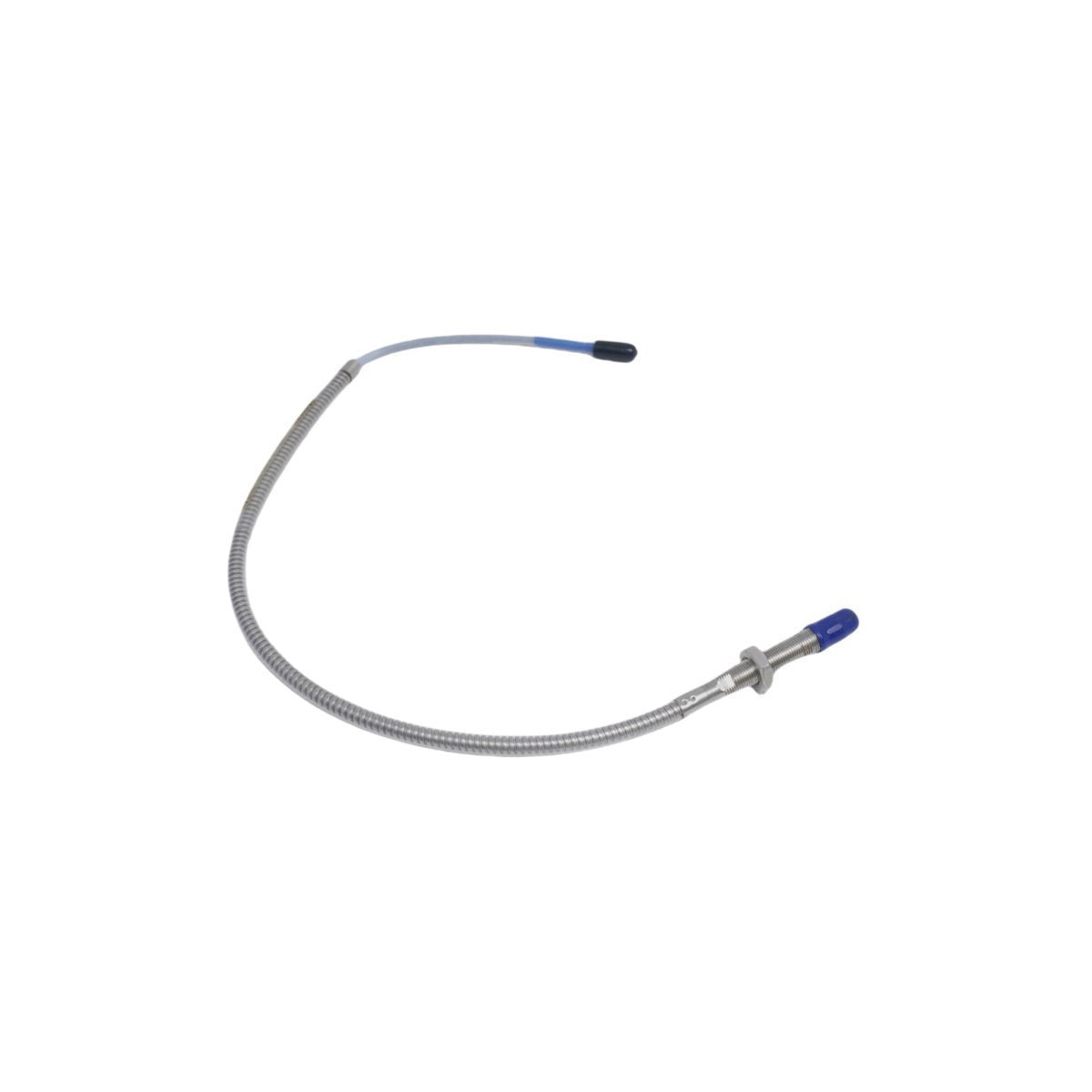

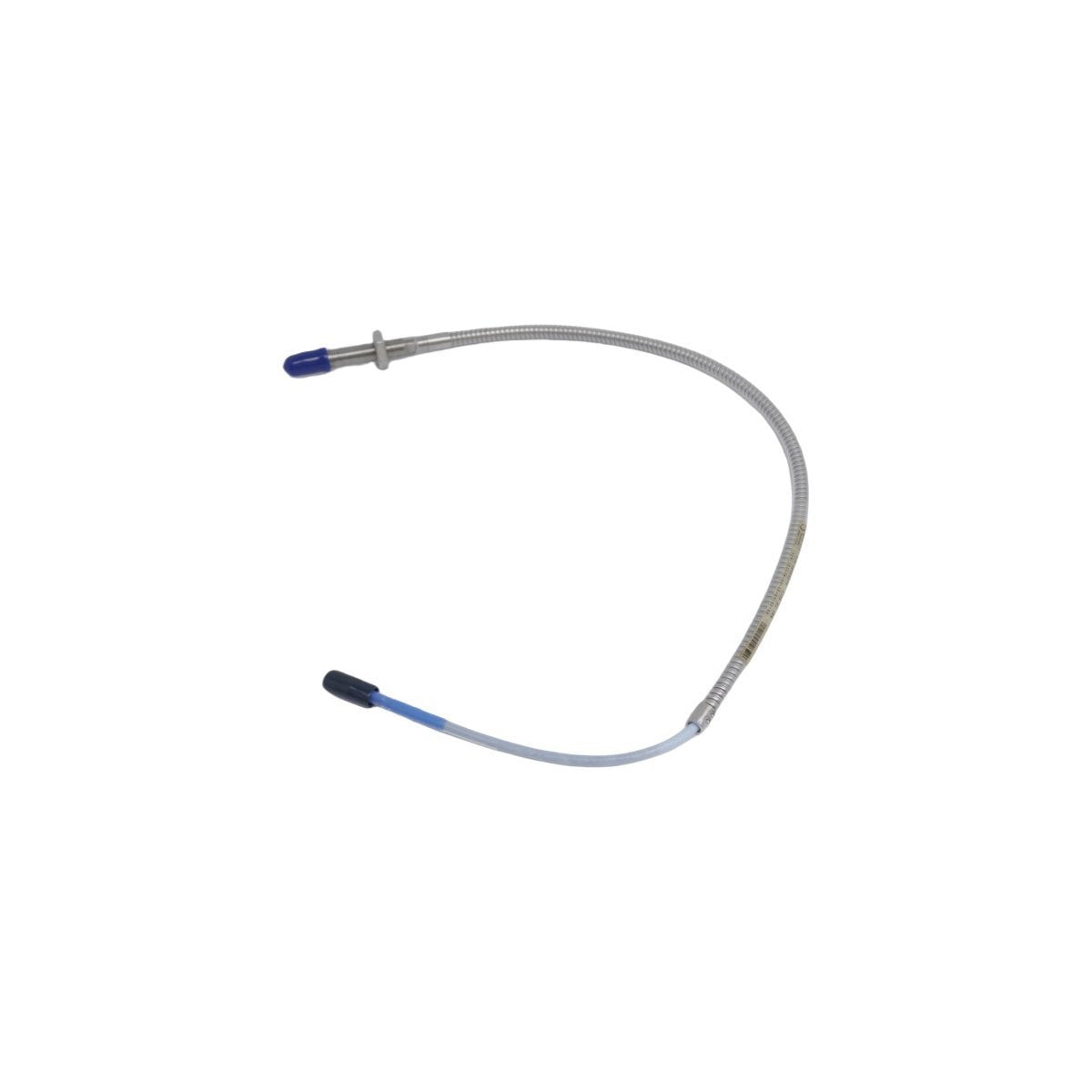

تم تكوينه لقياس إزاحة العمود والاهتزازات دون تماس في حلقات حماية الماكينات، يوفر Bently Nevada 330104-00-05-05-01-00 (330104 مسبار التقارب) تنفيذًا ماديًا/كهربائيًا مباشرًا.

مصفوفة تسميات اللاحقة

• 330104: مسبار تقارب 3300 XL 8 مم، خيط M10 × 1، بدون درع

• -00: طول غير ملولب (0 مم)

• -05: الطول الكلي للحاوية (50 مم)

• -05: الطول الإجمالي (0.5 م / 1.6 قدم)

• -01: موصل محوري مصغر ClickLoc، غطاء مقاوم للسوائل

• -00: لم يتم طلب موافقات منطقة خطرة إقليمية

البيانات الفنية البارامترية

ديناميكيات الدوار والتحقق من جهد الفجوة

يستخدم المسبار مجالات تيار إيدي عالية التردد لتتبع ديناميكيات الدوار عالية السرعة بدون تماس ميكانيكي. لتأسيس تشغيل مستقر دقيق ضمن المدى الخطي، يجب على مهندس الحقل إجراء تحقق مادي من جهد الفجوة. يؤدي ضبط الموضع الميكانيكي للمسبار بالنسبة للسطح المستهدف إلى قيمة مستهدفة أساسية تبلغ -10.0 فولت تيار مستمر عند طرف خرج Proximitor. تمثل هذه القيمة المركز الهندسي لمنحدر المستشعر الخطي. يضمن ميل التثبيت الصحيح نسب إشارة إلى ضوضاء مثالية أثناء اهتزازات العمود عالية السعة ويمنع تشبع القياس بالقرب من الأطراف المادية لمجال تيار إيدي للمسبار.

محتويات حزمة المكونات

• 1 × مسبار تقارب Bently Nevada 330104-00-05-05-01-00

• 2 × صواميل قفل سداسية M10 × 1

• 1 × غطاء عازل سيليكوني للموصل المحوري

• 1 × حزمة وثائق التحقق من مطابقة المصنع

إرشادات التثبيت الميداني

يتطلب التثبيت الميكانيكي محاذاة فيزيائية دقيقة لضمان عدم تقييد مجال تيار إيدي. يجب أن تكون حافة المسبار بعيدة عن جدران التجويف المحيطة بقطر لا يقل عن 16 مم لتجنب التشويش الجانبي وأخطاء المعايرة. استخدم مقياس متعدد رقمي محمول معاير لمراقبة جهد الفجوة DC في الوقت الفعلي أثناء تثبيت المسبار في قوس التثبيت الخاص به. بمجرد تسجيل جهد الهدف -10.0 فولت تيار مستمر، قم بتأمين صواميل قفل M10 بالحد الأقصى للعزم المحدد لمنع فكها أثناء تشغيل الآلة بتردد عالٍ. يجب أن يكون موصل ClickLoc المحوري المصغر نظيفًا وجافًا ومثبتًا بإحكام قبل إغلاقه داخل الغطاء المقاوم للسوائل. يجب أن تمر جميع كابلات التمديد الميدانية عبر قنوات معدنية مخصصة مؤرضة، مع احترام نصف قطر انحناء أدنى يبلغ 25.4 مم.

مواصفات اللوجستيات والشحن

وقت التسليم: 2-7 أيام عند الانتهاء من الدفع، يتم التعامل معه حصريًا عبر شبكات DHL/FEDEX/UPS السريعة. يتم شحن الأجهزة داخل عبوات صناعية ثقيلة مضادة للكهرباء الساكنة تحتوي على فيلم حماية متعدد الطبقات من التفريغ الكهروستاتيكي ESD وخلايا رغوة بولي إيثيلين منخفضة الكثافة هيكلية مخصصة لعزل مجموعة الطرف السيراميكي والكابل المحوري المرن بطول 0.5 متر عن الصدمات الميكانيكية والتفريغ الكهروستاتيكي العابر أثناء النقل الجوي.

الأسئلة المتكررة

س: ماذا يحدث لقياس التقارب إذا كانت مادة العمود المستهدف ليست فولاذ AISI 4140؟

ج: سيتغير قياس مسبار تيار إيدي لأن السبائك المختلفة لها نفاذية مغناطيسية متميزة وملامح توصيل كهربائي. يغير هذا التغيير عامل القياس القياسي 7.87 فولت/مم، مما يتطلب إعادة معايرة معملية أو منحنيات تعويض برامج المراقبة.

س: هل يمكن توصيل هذا المسبار بطول إجمالي 0.5 متر مباشرة بلوحة مراقبة TSI بدون كابل تمديد؟

ج: لا. يتطلب مسبار التقارب 3300 XL 8 مم كابل تمديد مطابق لبناء حلقة رنين كهربائية كاملة. يجب أن يتساوى الطول المجمع للمسبار وكابل التمديد تمامًا مع مواصفات 5.0 أمتار أو 9.0 أمتار التي يفرضها نموذج مستشعر Proximitor المستخدم.

س: هل سيؤدي فصل موصل ClickLoc أثناء تشغيل حلقة الشاشة إلى إتلاف المسبار؟

ج: لا يحدث ضرر مادي للعنصر السلبي للمسبار أثناء الفصل المباشر. ومع ذلك، يتسبب كسر الاتصال المحوري في حالة دائرة مفتوحة فورية، مما يؤدي إلى زيادة خرج Proximitor إلى جهد تشبع موجب، مما يؤدي إلى حالة خطأ "غير موافق" في وحدة مراقبة السلامة.
