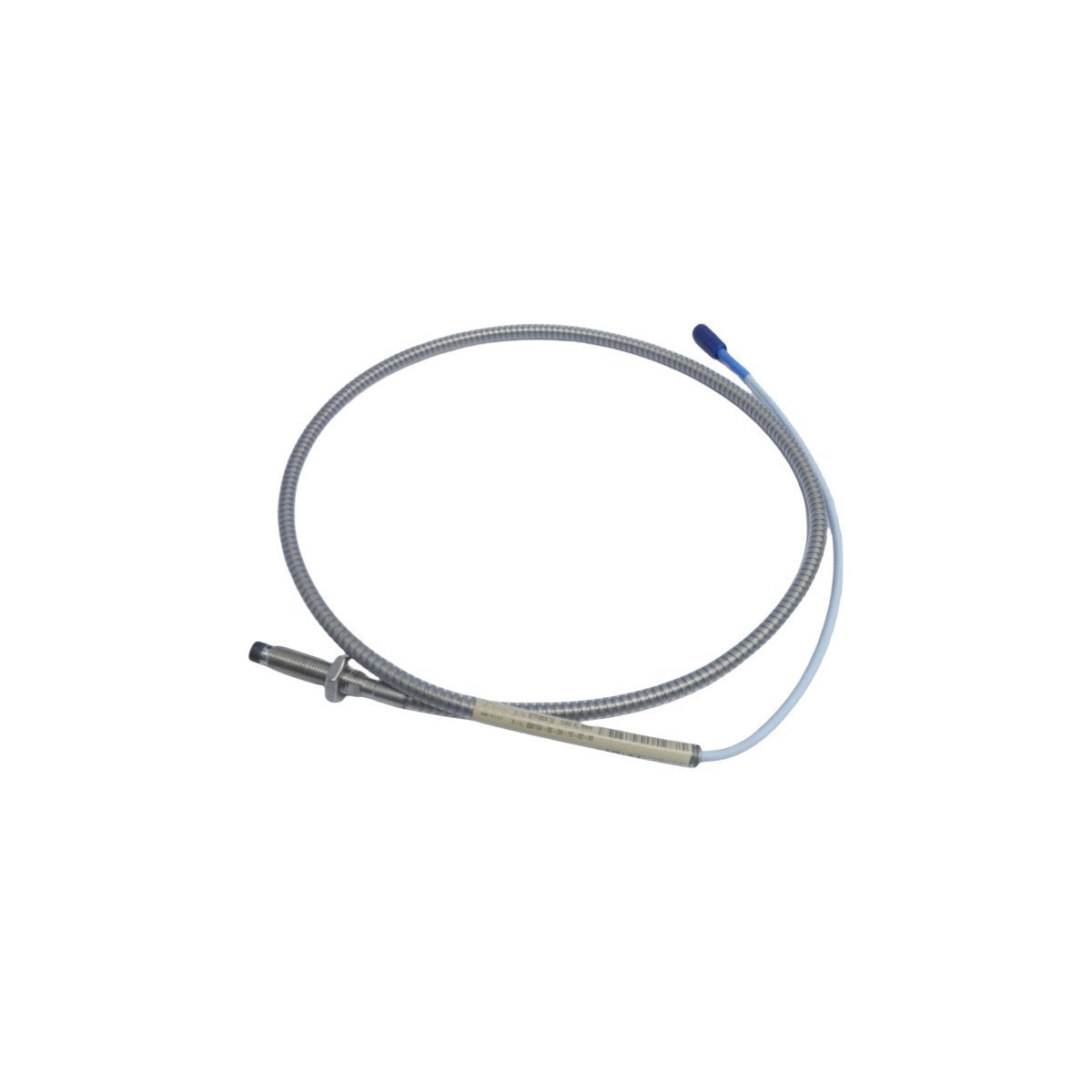

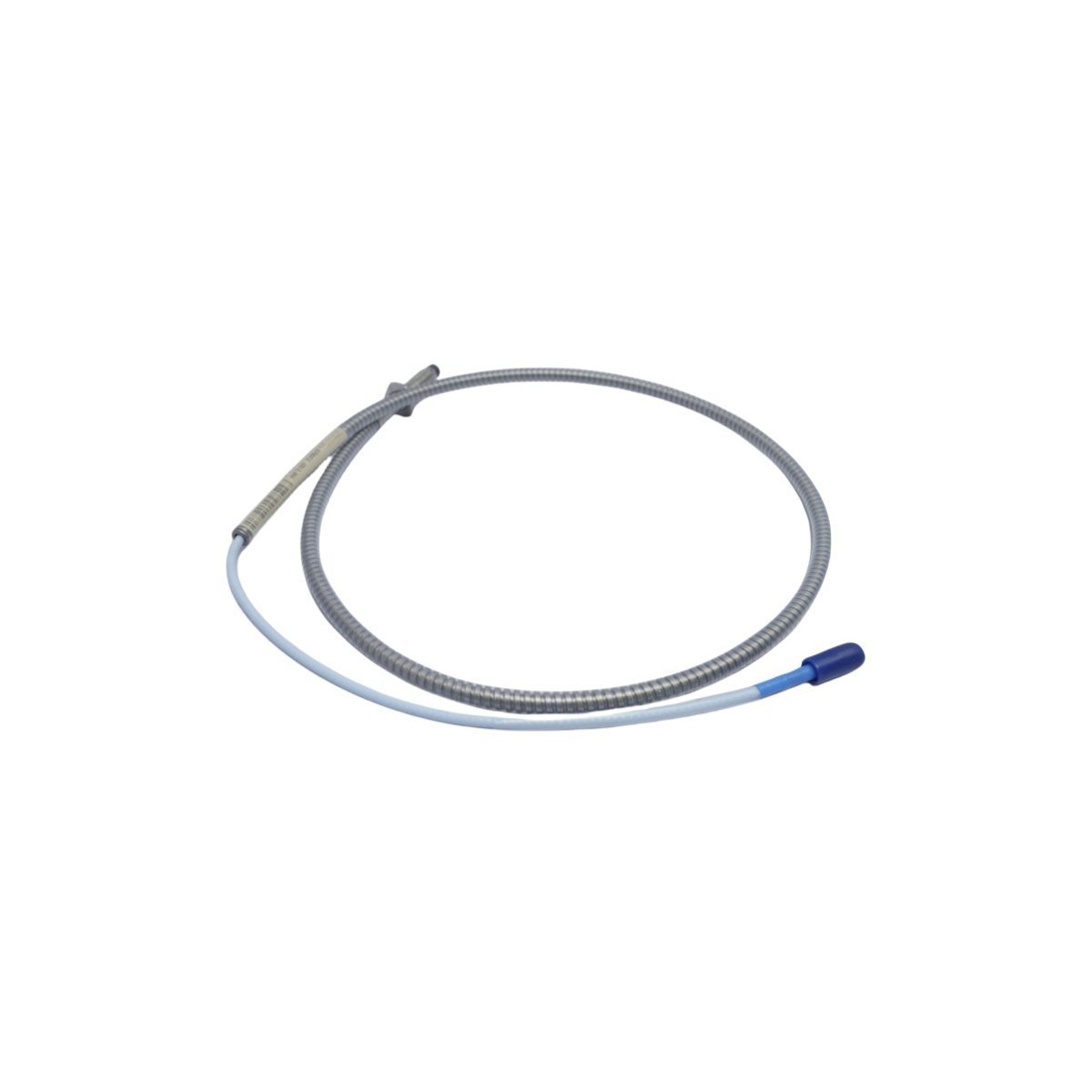

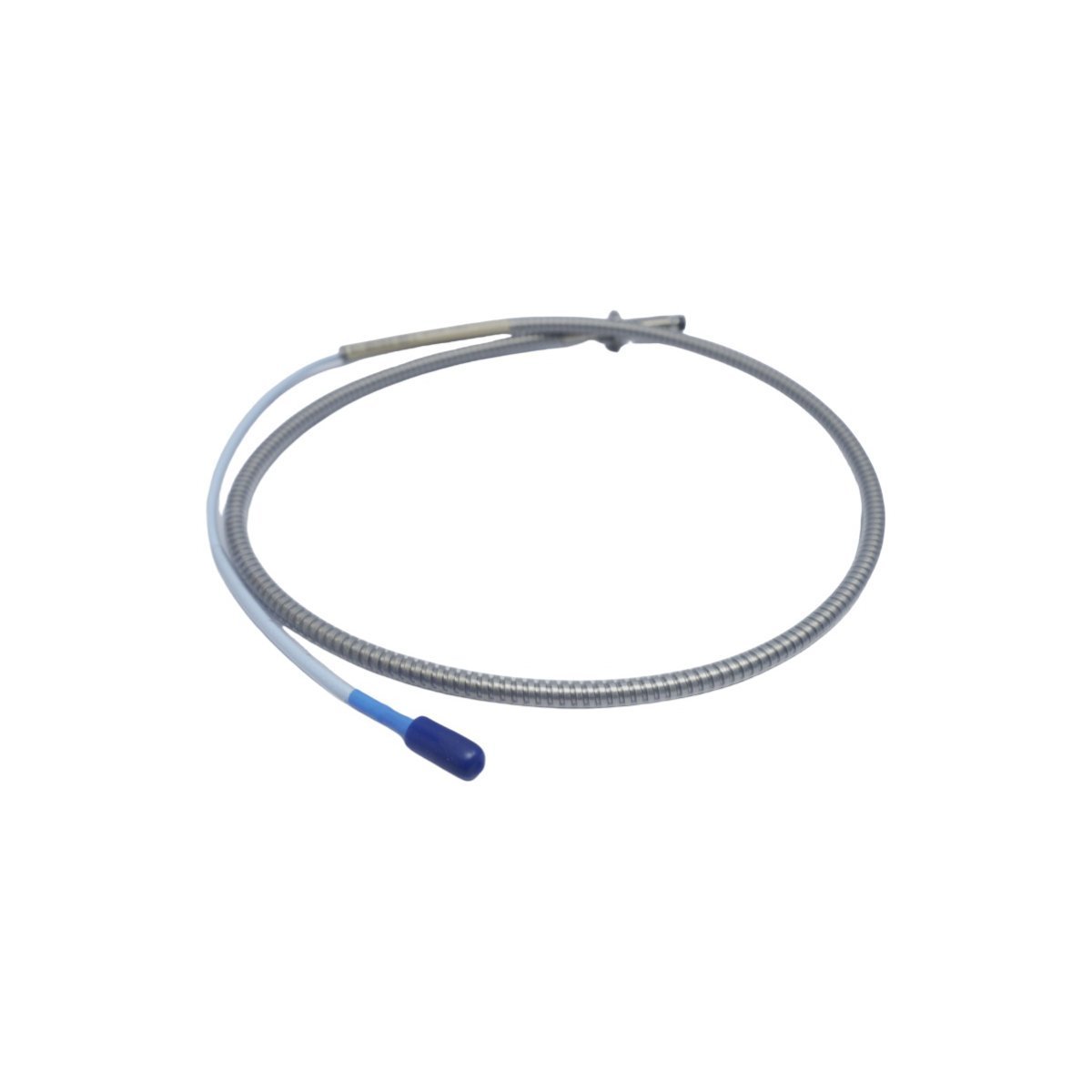

تم تكوين Bently Nevada 330104-00-04-10-02-00 (مجس القرب 330104) لقياس الاهتزاز والإزاحة غير المتصلة في أنظمة حماية الآلات، ويوفر تنفيذًا فيزيائيًا/كهربائيًا مباشرًا. يقوم الجهاز بترجمة اختلافات موضع العمود الميكانيكي بالنسبة لطرف المجس إلى إشارات كهربائية متناسبة عبر تفاعل مجال التيار الدوامي، ويتصل مباشرة مع رفوف المراقبة من سلسلة 3500 أو محولات مماثلة.

مصفوفة تسميات اللاحقات

• 330104: مجس قرب 3300 XL 8 مم، خيط 3/8-24 UNF، بدون درع

• -00: خيار الطول غير الملولب (0.0 بوصة)

• -04: خيار طول الهيكل الإجمالي (4.0 بوصات)

• -10: خيار الطول الكلي (1.0 متر / 3.3 قدم)

• -02: خيار الموصل (موصل ClickLoc محوري مصغر مع واقي موصل)

• -00: خيار موافقة الوكالة (لا توجد موافقات مطلوبة)

المواصفات الفنية

معايرة مجس التيار الدوامي والتحقق من جهد الفجوة

يعتمد المجس على معايرة دقيقة لمجس التيار الدوامي لضمان خرج جهد خطي ضمن غلاف الإزاحة المحدد. أثناء المعايرة الميكانيكية، يجب على المهندسين إجراء التحقق من جهد الفجوة الذي يستهدف خط أساس اسمي -10 فولت تيار مستمر، يتوافق مع المركز الكهربائي للنافذة الخطية 80 ميل. يتطلب تقليل كبت التداخل بين تركيبات المجسات المتجاورة الحفاظ على مسافة فصل مادية لا تقل عن 40 مم بين أطراف المجسات عند التركيب المتوازي. يؤدي عدم المحاذاة أو التحكم غير الصحيح في التداخل إلى تقويض دقة تحليل ديناميكيات الدوار، مما يؤدي إلى إدخال إشارات خاطئة في حلقات مراقبة العمود عالية السرعة.

محتويات حزمة المكونات

• 1 × مجس قرب Bently Nevada 330104-00-04-10-02-00

• 1 × واقي موصل محوري (مركب مسبقًا)

• 2 × صواميل سداسية 3/8-24 UNF

• 1 × ورقة التحقق من بيانات معايرة المصنع

تعليمات التركيب الميكانيكي والتثبيت

يتطلب النشر المادي الصحيح التحقق من الطول غير الملولب والطول الإجمالي للعلبة بما يتوافق مع تكوين غلاف الماكينة.

1. لضم جسم المجس في كتيفة التركيب أو كتلة البداية حتى يلامس الطرف سطح العمود المرصود، ثم اسحب المجس للخلف لإنشاء الفجوة المادية.

2. راقب الفجوة الكهربائية باستخدام مقياس متعدد رقمي متصل بأطراف خرج مستشعر Proximitor. اضبط عمق المجس حتى يسجل جهد الفجوة -10.0 فولت تيار مستمر (+/- 0.5 فولت تيار مستمر).

3. ثبت الموضع عن طريق شد صواميل الربط السداسية المتوفرة بقيمة عزم لا تتجاوز 4.5 نيوتن متر (40 رطل بوصة) لمنع تشوه الغلاف.

4. مرر الكابل التمديد المتكامل بطول 1.0 متر باستخدام أنبوب أو صواني كابلات مخصصة. يجب أن يحافظ المسار المحوري على العزل عن الأرض الهيكلية لإزالة حلقات التأريض.

إدارة اللوجستيات والتوزيع

الجدول الزمني المقدر للشحن هو 2-7 أيام عند الانتهاء من الدفع. يتم تنفيذ الشحن عبر شركات الشحن العالمية بما في ذلك DHL وFEDEX وUPS. يتم شحن جميع الوحدات داخل عبوات صناعية مضادة للكهرباء الساكنة مع حشوات رغوية دقيقة الخلوية ماصة للصدمات للحفاظ على سلامة المعايرة أثناء النقل الدولي.

الأسئلة الشائعة حول الأداء الفني

س: ما هو القيد الميكانيكي المتعلق بطول كابل التمديد لهذا المجس؟

ج: يحدد 330104-00-04-10-02-00 طولًا إجماليًا يبلغ 1.0 متر. يجب إقرانه حصريًا بكابل تمديد بطول 4.0 متر لإنشاء نظام متطابق بطول 5.0 متر، أو كابل تمديد بطول 8.0 متر لنظام بطول 9.0 متر، اعتمادًا على تكوين Proximitor. يؤدي تغيير طول الكابل إلى تغيير معاوقة الحلقة وإلغاء عامل القياس 200 ملي فولت/ميل.

س: هل يمكن تبديل هذا المجس على الساخن أثناء تنشيط رف المراقبة؟

ج: نعم. المجس نفسه هو جهاز حثي سلبي يتم تشغيله بواسطة مستشعر Proximitor. لا يتسبب فصل أو إعادة توصيل موصل ClickLoc المحوري أثناء نشاط نظام 3500 في تلف كهربائي، على الرغم من أنه سيؤدي إلى تنشيط إنذار خطأ قناة / "ليس على ما يرام" على رف المراقبة.

س: كيف تؤثر اختلافات التركيب المادي على معايرة المصنع؟

ج: يتم معايرة المجس في المصنع لأهداف فولاذ AISI 4140. إذا تم استخدامه مع مواد دوار بديلة مثل الفولاذ المقاوم للصدأ 304 أو 316، فإن معايرة مجس التيار الدوامي تتغير بشكل كبير، مما يتطلب إعادة معايرة مخصصة أو استخدام مضاعفات تصحيح مادية محددة داخل برنامج المراقبة.
