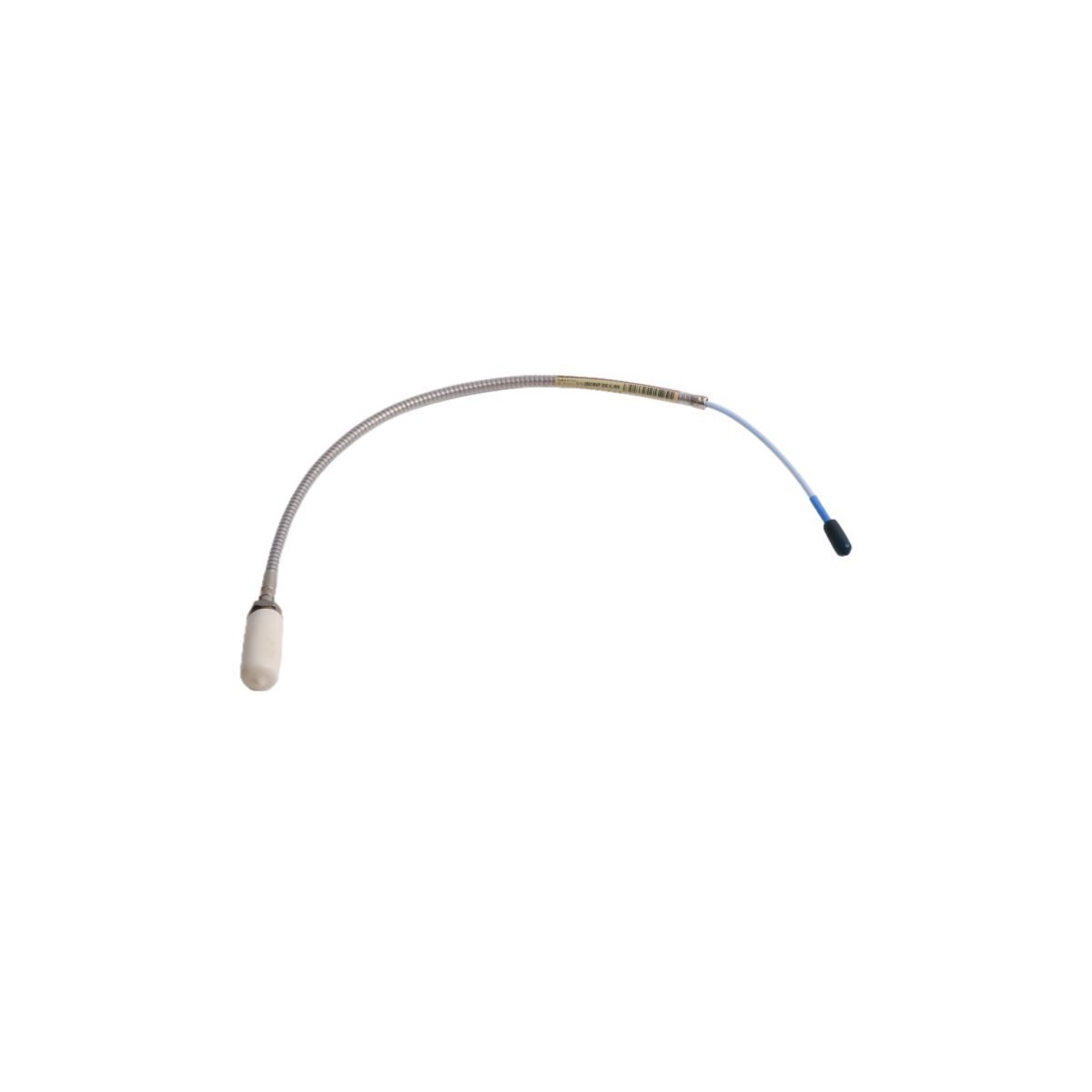

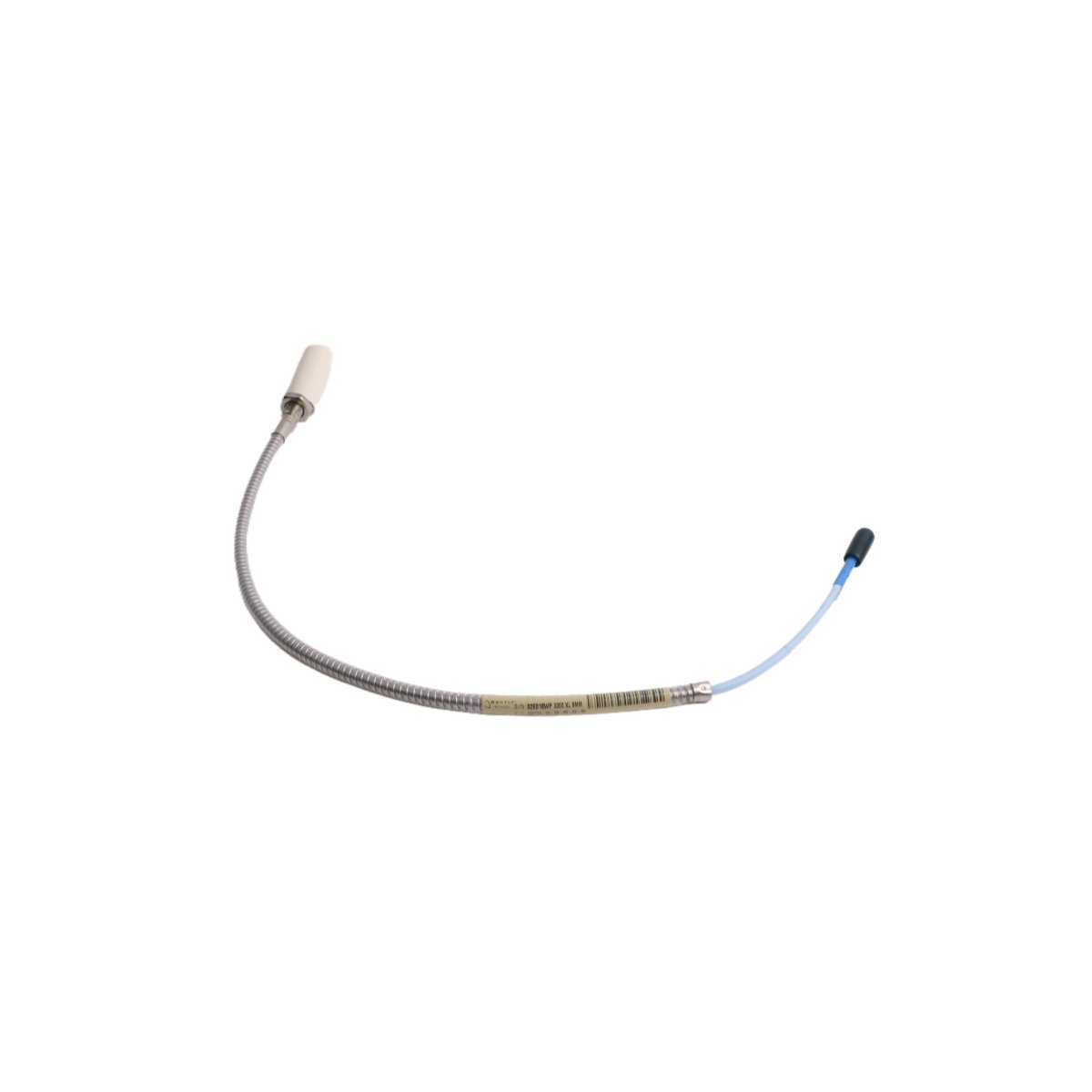

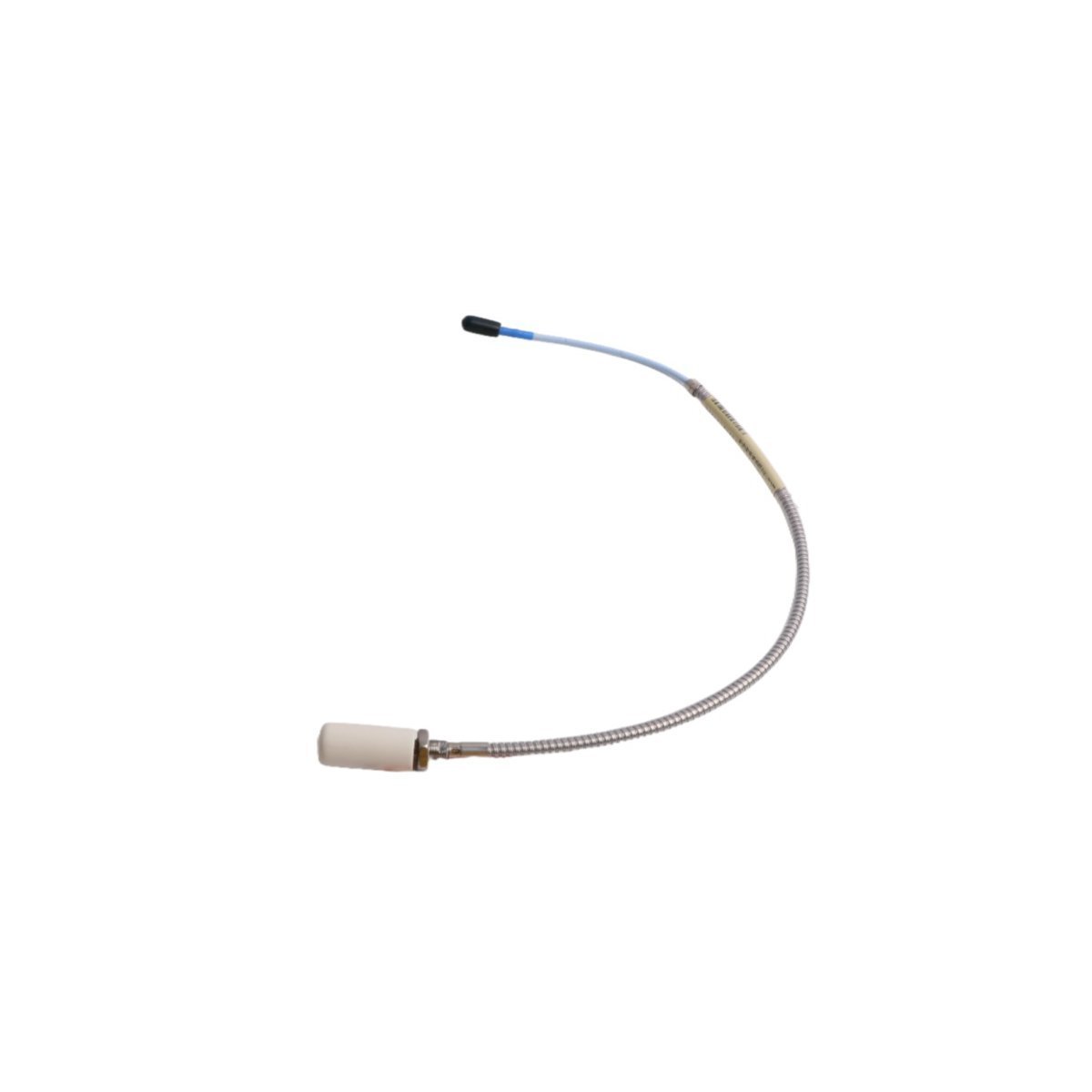

يعمل Bently Nevada 330104-00-03-05-02-05، والمُفهرس أيضًا باسم 330104-00-03-05-02-05 مستشعرات التقارب، كمكون أجهزة مخصص لقياس إزاحة العمود بدون تلامس ضمن منصات مراقبة الاهتزاز 3300 XL.

مصفوفة النموذج

تحدد تهيئة 330104-00-03-05-02-05 سن 3/8-24 UNF، وطول غير مسنن يبلغ 30 مم، وطول هيكل يبلغ 50 مم، وطول نظام إجمالي يبلغ 0.5 متر، وينتهي بموصل ClickLoc محوري مصغر.

مواصفات الأجهزة

ديناميكيات إشارة المحول

يستخدم المسبار الحث الكهرومغناطيسي لتوليد خرج جهد متناسب بناءً على قرب هدف موصل. يتطلب القياس الصحيح جهد فجوة غير محمل مستهدف يبلغ حوالي -10 فولت تيار مستمر ضمن النطاق الخطي من 0.25 مم إلى 2.3 مم. يعتمد تحليل ديناميكيات الدوار على إثارة مسبار متسقة؛ يتم الحفاظ على قمع التداخل من خلال التدريع المحوري الموحد واستخدام كابلات التمديد المعتمدة Bently Nevada 330130. يجب التحقق من خطية النظام مقابل منحنى مستشعر Proximitor المعاير لضمان الكشف الدقيق عن سعة اهتزاز الذروة إلى الذروة.

معلومات الطلب

• مشمول: مجموعة مسبار مع صامولتين قفل من الفولاذ المقاوم للصدأ.

• ملحق: يتطلب كابل تمديد متوافق من سلسلة 330130.

• ملحق: يتطلب مستشعر Proximitor 3300 XL لتكييف الإشارة.

• الأجهزة: حلقة O مثبتة على غلاف المسبار لختم السوائل.

توجيهات التركيب الميكانيكي

• تعشيق السن: قم بتثبيت المسبار بقوس التثبيت لتجنب تشوه السن؛ تحقق من عزم صامولة القفل.

• ضبط الفجوة: استخدم مقياس فجوة غير موصل؛ حافظ على فجوة باردة اسمية تبلغ 1.27 مم (50 ميل) ما لم تملي وثائق خاصة بالنظام خلاف ذلك.

• توجيه الكابل: قم بالتركيب في قناة صلبة مؤرضة؛ تجنب القرب من كابلات التيار المتردد عالية الجهد أو كابلات محرك التردد المتغير (VFD).

• سلامة الموصل: تأكد من إحكام ربط وصلة ClickLoc لمنع تغير المعاوقة عند الواجهة.

اللوجستيات والنقل

• وقت التسليم: 2-7 أيام عند الانتهاء من الدفع.

• الشحن: يتم التوزيع عبر DHL/FEDEX/UPS.

• المناولة: يتم إغلاق المكونات في عبوات صناعية مضادة للكهرباء الساكنة لمنع التفريغ الكهروستاتيكي والصدمات الميكانيكية أثناء النقل.

الأسئلة الشائعة التقنية

• ما هي الأهداف المادية المدعومة؟

  الأهداف المدعومة هي فولاذ AISI 4140 أو مواد مغناطيسية حديدية مكافئة ذات نفاذية مغناطيسية عالية.

• ما هي حساسية المسبار؟

  يوفر النظام خرجًا موحدًا يبلغ 7.87 فولت/مم (200 ملي فولت/ميل).

• كم مرة يجب التحقق من المعايرة؟

  يُقترح التحقق من المعايرة أثناء توقفات الآلات الرئيسية أو إذا انحرف جهد الفجوة خارج نطاق التشغيل الاسمي المحدد.

• هل يمكن للمسبار العمل في البيئات الخطرة؟

  يقتصر التشغيل في المناطق الخطرة على المواصفات المقدمة في وثائق موافقة الوكالة للاحقة -05 المحددة.

• ما الذي يسبب جهد فجوة غير مستقر؟

  عادة ما يحدث عدم الاستقرار بسبب حلقات التأريض، أو تلف تدريع الكابل المحوري، أو الارتخاء الميكانيكي في قوس تثبيت المسبار.

• كيف يتم اختبار صحة المسبار؟

  يتم تقييم الصحة عن طريق إجراء اختبار معايرة فجوة ثابتة والتحقق من خرج الجهد مقابل مسافة مادية معروفة إلى هدف.

• ما هو العمر المتوقع للخدمة؟

  في بيئات الزيت النظيفة ضمن التصنيفات الحرارية، يدعم المكون التشغيل المستمر لأكثر من 10 سنوات.
