نظرة عامة على المنتج

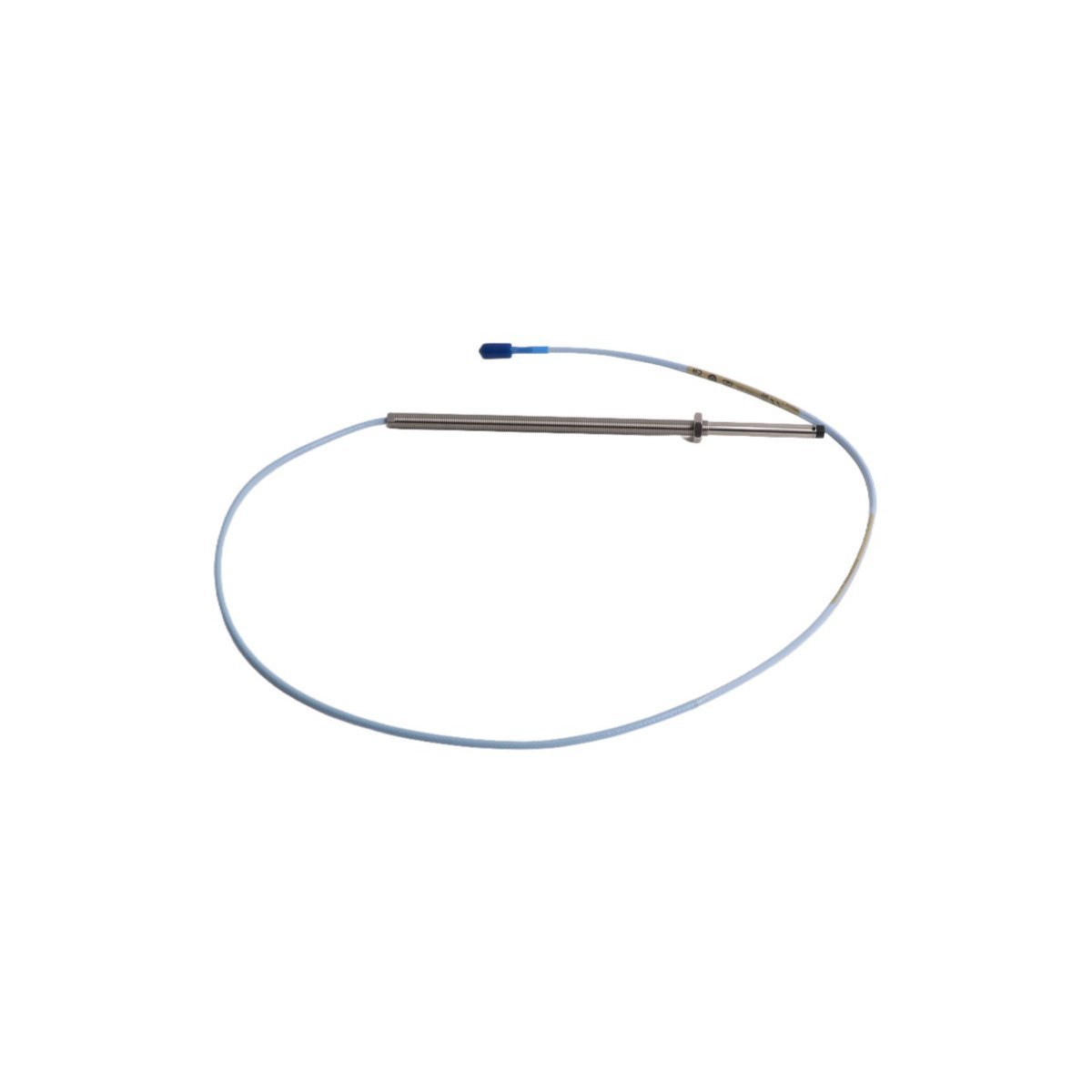

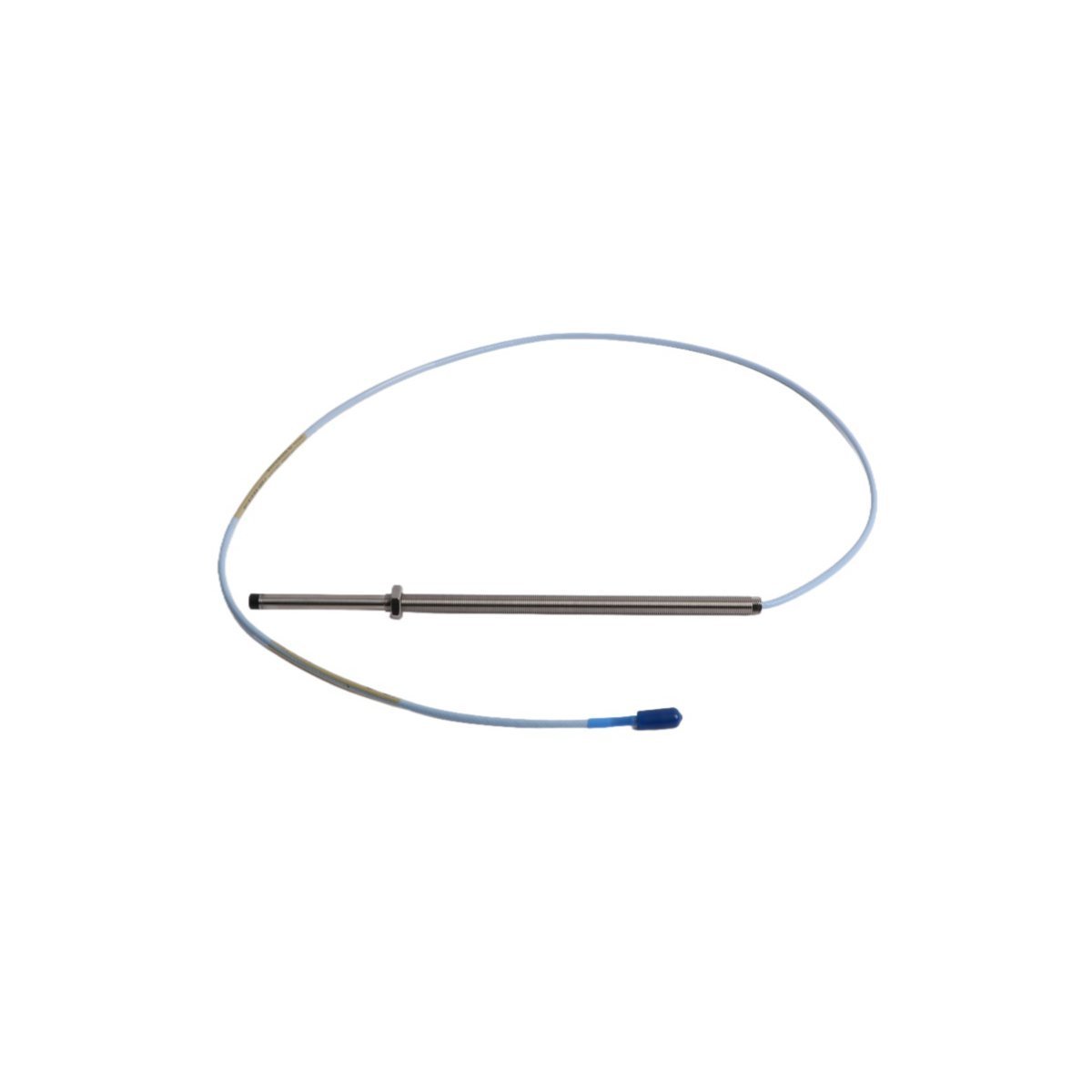

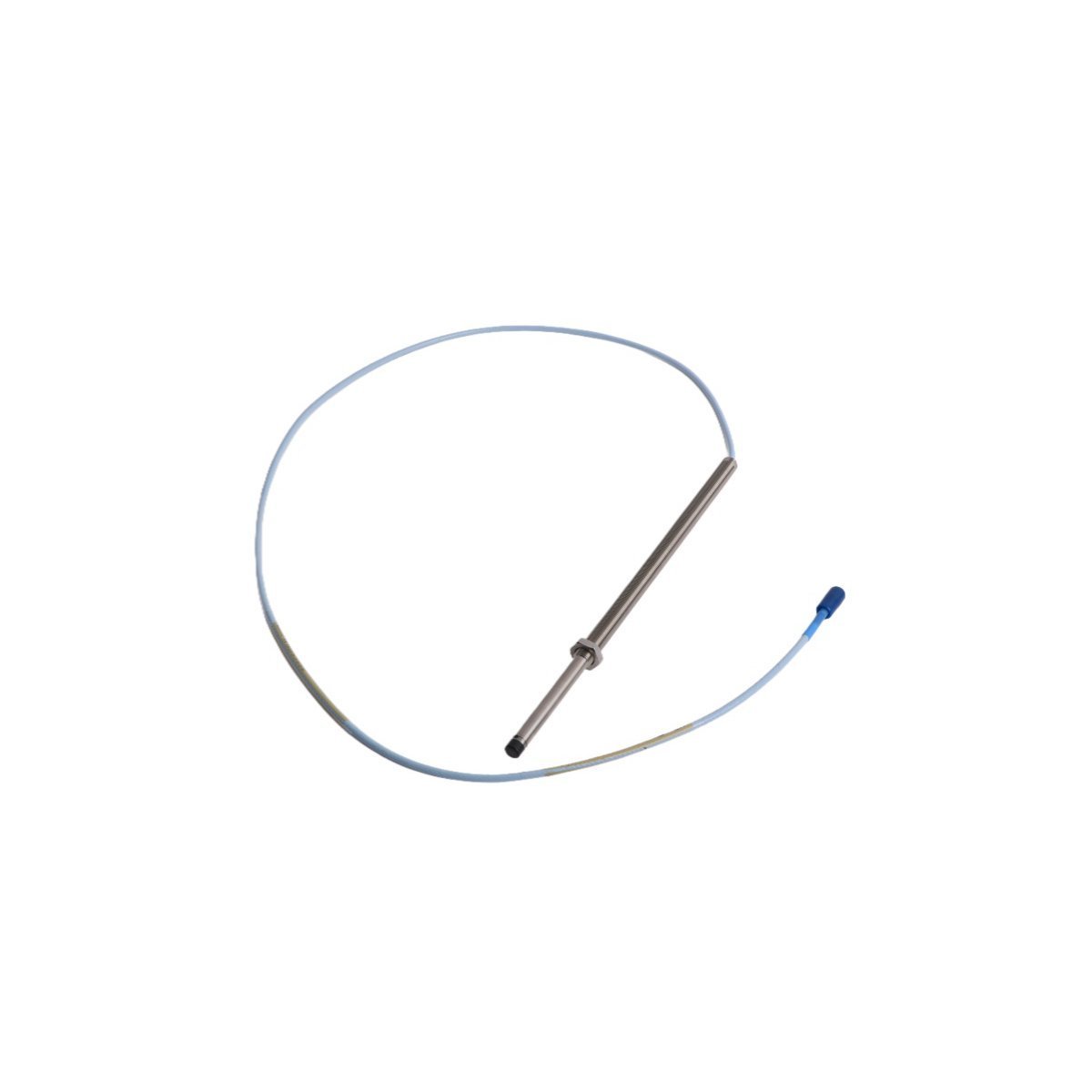

Bently Nevada 330103-06-15-10-12-05 هو مكون محوّل متين وذو درجة صناعية غير متصل ينتمي إلى عائلة منتجات مسبار التقارب 3300 XL 8 مم القياسية الصناعية. صُمم هذا المستشعر ذو التيار الدوامي لأنظمة حماية الآلات المستمرة وإعدادات أجهزة الآلات التوربينية (TSI)، ويوفر قياسات دقيقة للغاية ومنخفضة الضوضاء لكل من المعلمات الثابتة (مثل موضع الدفع أو الإزاحة المحورية) والمعلمات الديناميكية (مثل اهتزاز العمود الشعاعي).

يعمل المسبار وفقًا للمبدأ المادي الأساسي للحث الكهرمغناطيسي عالي التردد. يحتوي طرفه المتخصص على ملف سلكي ملفوف بدقة يتم تشغيله بإشارة تردد لاسلكي بواسطة مستشعر تقارب تيار لاحق. يعمل هذا الإجراء على إسقاط حقل كهرومغناطيسي كثيف مباشرة من وجه الطرف. عندما يدخل هدف دوار أو ترددي مغناطيسي حديدي – مثل عمود توربين أو دوار مولد أو طوق دفع – هذا الغلاف المستهدف، فإنه يعطل توزيع الحقل. يتتبع نظام المستشعر هذه الاختلافات المجهرية في المسافة ويحولها إلى إشارة جهد كهربائي مستمرة ومتناسبة للغاية.

يتميز بخيوط إمبراطورية قياسية 3/8-24 UNF، وكابل متكامل قوي بطول 1.0 متر محمي بدرع مرن من الفولاذ المقاوم للصدأ، وشهادات متعددة للمناطق الخطرة، تم تصميم هذا التكوين النموذجي المحدد ليتحمل الدورات الحرارية الشديدة، والغسيل الكيميائي، والضغط المادي الأصلي لبيئات الصناعات الثقيلة. يضمن تجنب الأصول الدوارة الحرجة لأعطال هيكلية كارثية، مما يزيد من توفر المصنع ويحسن مقاييس دورة حياة الماكينة.

المواصفات الفنية

شرح تكوين النموذج

يحدد رقم الجزء المخصص 330103-06-15-10-12-05 التفاوتات الهيكلية الدقيقة والخيارات الميكانيكية المختارة لبيئات التثبيت الميداني المحددة. تم تفصيل تفاصيل الخيار الكامل أدناه:

• 330103: تسمية النموذج الأساسي لمسبار التقارب 3300 XL 8 مم باستخدام خيوط 3/8-24 UNF القياسية الإمبراطورية.
• 06: خيار الطول غير الملولب. يحدد قسم جسم غير ملولب بطول 0.6 بوصة بالضبط. يسمح هذا الكتف الأملس بالتعشيش العميق للدعامة أو التموضع المتخصص داخل غلاف آلة ذو تجويف مضاد.
• 15: خيار الطول الكلي للعلبة. يحدد طول العلبة الإجمالي 1.5 بوصة (المناطق الملولبة وغير الملولبة)، وهو تصميم علبة قصير مناسب للتخليص الضيق للمحامل.
• 10: خيار الطول الكلي للكابل. يشير إلى كابل محوري مدمج بطول 1.0 متر (3.3 قدم)، مما يحسن التوافق الكهربائي لنظام حلقة إجمالي قياسي بطول 5.0 أمتار أو 9.0 أمتار.
• 12: خيار الموصل والكابل. تم تكوينه بموصل محوري مصغر ClickLoc، وغطاء حماية من السيليكون مدمج مقاوم للسوائل، ودرع مرن عالي القوة من الفولاذ المقاوم للصدأ يحمي كامل طول الكابل.
• 05: خيار موافقة الوكالة. يمثل حزمة شهادة متعددة الوكالات الكاملة، مما يجعل الجهاز آمنًا جوهريًا وغير مسبب للاشتعال للعمليات العالمية بموجب لوائح ATEX و IECEx و CSA و FM.

التطبيقات النموذجية

• التوربينات البخارية والغازية: مراقبة مستمرة للاهتزاز الشعاعي الحرج للدوارات عالية السرعة وتعديلات موضع الدفع المحوري.
• ضواغط المعالجة بالطرد المركزي: تتبع استقرار العمود الديناميكي وتخليص محامل غشاء الزيت داخل محطات تتبع البتروكيماويات والغاز الطبيعي.
• مضخات تغذية الغلايات: تأمين أصول حقن المياه الثقيلة في محطات الطاقة التي تعمل بالفحم والدورة المركبة ضد الخلل الكارثي.
• علب التروس الصناعية الكبيرة: قياس إزاحة العمود عالية الحمل ومتغيرات محاذاة شبكة التروس تحت الضغط الديناميكي.
• أعمدة المولدات الكهرومائية: التقاط أنماط التشغيل الشعاعي طويلة المدى وبيانات عدم المحاذاة الهيكلية على أعمدة التوربينات الرأسية أو الأفقية.

توافق النظام

مسبار 330103-06-15-10-12-05 هو عنصر ميداني مخصص يعتمد على حلقة كهربائية متطابقة المعاوقة. وهو مصمم للارتباط بسلاسة مع طبقات الأجهزة التالية:

• مستشعرات التقارب 3300 XL: يجب أن تتصل مباشرة بمستشعر تقارب 3300 XL 8 مم (سلسلة 330180). يتوافق النظام مع وحدات مستشعر التقارب 3300 الأقدم، ولكن لا يمكن توصيله بمحركات 5 مم أو 11 مم أو NSv دون فشل المعايرة الكامل.
• كابلات التمديد 3300 XL: تتصل بكابل تمديد 3300 XL مطابق (سلسلة 330130) بطول مطابق (على سبيل المثال، كابل بطول 4.0 أمتار أو 8.0 أمتار) لتحديد مسافة حلقة معايرة إجمالية تبلغ 5.0 أمتار أو 9.0 أمتار.
• أنظمة حماية الآلات: توجيه الإشارة المباشر إلى شاشة الزلازل التقاربية Bently Nevada 3500/42M أو منصة المراقبة المتقدمة من سلسلة Orbit 60 لإيقاف التشغيل المنطقي الفوري ومعالجة الإنذارات الوقائية.

قواعد التركيب الميكانيكي والكهربائي

• حافظ على مسافة خلوص مادية لا تقل عن 41 مم (1.63 بوصة) بين أطراف المسبار 8 مم المتجاورة لمنع التداخل المتبادل والتداخل الكهرومغناطيسي بشكل كامل.
• تأكد من أن المنطقة المستهدفة توفر مساحة سطح مستوية أو منحنية لا تقل عن 3 أضعاف قطر وجه طرف المسبار (24 مم كحد أدنى أو 0.95 بوصة) لتحقيق خرج جهد خطي قياسي.
• شد الصواميل السداسية للقفل 3/8-24 UNF بحد أقصى لعزم الدوران الميكانيكي يبلغ 11.3 نيوتن متر (100 رطل بوصة) لتجنب كسر أو التواء غلاف الفولاذ المقاوم للصدأ.
• اضبط فجوة التركيب الميكانيكية الأولية بحيث يقرأ جهد الانحياز الثابت للتيار المستمر المقاس في جهاز التقارب حوالي -10.0 فولت تيار مستمر إلى -11.0 فولت تيار مستمر، مما يؤدي إلى توسيط المستشعر في نطاقه الخطي المعاير البالغ 80 ميلًا.
• تأكد من دفع غطاء السائل السيليكوني المدمج بإحكام فوق وصلة الموصل المحوري ClickLoc لعزل المسامير المطلية بالذهب عن الرطوبة أو الأوساخ أو رذاذ الزيت.
• تجنب عمل انحناءات حادة في خط الكابل المدرع؛ راقب دائمًا الحد الأدنى لمواصفات نصف قطر الانحناء الهيكلي البالغ 25.4 مم (1.0 بوصة) لحماية التدريع المحوري الداخلي.

مزايا المنتج

• حماية بدرع من الفولاذ المقاوم للصدأ: تمنع سترة الدرع الفولاذية المرنة السحق والقطع والتآكل الفيزيائي من الحطام المتطاير أو نشاط الصيانة حول الماكينة.
• مقاومة كيميائية عالية: تعمل مادة طرف بوليفينيلين سلفيد (PPS) كحاجز محكم ضد مواد التشحيم الاصطناعية العدوانية وتسربات البخار والهيدروكربونات الدافئة.
• تصميم قابل للتبديل: يلغي الحاجة إلى أزواج مستشعرات فردية مطابقة خصيصًا؛ أي مسبار 3300 XL 8 مم قابل للتبديل بالكامل مع مكونات التقارب المطابقة.
• استقرار حراري ممتاز: يحافظ على عامل قياس مستقر عبر نطاق درجات حرارة واسع من -51 درجة مئوية إلى +177 درجة مئوية، مما يقلل من الانحراف الناتج عن التغيرات الموسمية أو الحرارية الداخلية.
• شهادة آمنة جوهريًا: معتمدة عالميًا بموجب معايير ATEX و IECEx للتركيب الدائم داخل أجواء قابلة للانفجار في المنطقة 0.

معلومات الطلب

اللوجستيات والشحن

لحماية ملفات الحث الدقيقة ومسامير موصل ClickLoc المطلية بالذهب، يتم تأمين جميع العناصر داخل عبوات صناعية مضادة للكهرباء الساكنة. يمنع هذا التصميم المتخصص تراكم الكهرباء الساكنة ويحمي المسبار من الصدمات الهيكلية أو التلف الناتج عن السقوط أثناء النقل الدولي لمسافات طويلة.

يتم تعبئة المسابر أفقيًا في حلقات فضفاضة وخالية من الإجهاد داخل حشوات رغوية عالية الكثافة لمنع ذاكرة الكابل الهيكلية أو التواء داخلي لخط المحور المحوري. يتم دعم التوزيع العالمي بالكامل عبر شبكات الشحن السريع الرئيسية، بما في ذلك DHL و FedEx و UPS، مع توفير وثائق الجمارك الكاملة وشهادات الامتثال للتصدير الدولي وتفاصيل تتبع الشحنات في الوقت الفعلي.

الأسئلة المتكررة

• ما هو النطاق الخطي الاسمي لمسبار التقارب Bently Nevada 3300 XL 8 مم؟

  يوفر المسبار نطاق قياس خطي قياسي يبلغ 2.0 مم (80 ميل)، مما يوفر حساسية إخراج تبلغ 7.87 فولت/مم (200 ملي فولت/ميل) عند دمجه مع مستشعر تقارب مطابق.

• ماذا يمثل الخيار "12" في رمز المنتج؟

  يحدد الخيار "12" أن الكابل المدمج بطول 1.0 متر مجهز بدرع مرن من الفولاذ المقاوم للصدأ، وموصل محوري مصغر ClickLoc، وغطاء حماية من السيليكون السائل.

• هل يمكن تركيب مسبار 330103 الإمبراطوري هذا في دعامة خيط متري M10؟

  لا. يستخدم تكوين 330103 الأساسي خيوط 3/8-24 UNF الإمبراطورية. للتركيبات المترية القياسية التي تتطلب خيط M10 × 1، يجب اختيار نموذج 330104 الأساسي بدلاً من ذلك.

• ما هي الأبعاد المادية التي تشير إليها الرموز "06" و "15"؟

  يشير الرمز "06" إلى طول جسم غير ملولب يبلغ 0.6 بوصة، ويحدد الرمز "15" طول العلبة الإجمالي بالضبط 1.5 بوصة.

• هل مسبار 330103-06-15-10-12-05 آمن للتركيب في المناطق الكيميائية الخطرة؟

  نعم، يختار اللاحقة "05" موافقات الوكالات المتعددة العالمية، مما يشهد على أن المستشعر آمن جوهريًا للاستخدام في البيئات المتفجرة بموجب قواعد ATEX و IECEx و CSA.

• ما هي مادة الهدف المطلوبة للمعايرة المصنعية؟

  يتم معايرة المستشعر في المصنع باستخدام فولاذ AISI 4140 عالي الجودة. إذا كان هدف الماكينة يستخدم سبيكة بديلة، فيجب برمجة تعديلات عامل القياس في نظام المراقبة.

• ماذا يحدث إذا تم إفراط عزم غلاف المسبار أثناء التركيب الميداني؟

  يمكن أن يؤدي تجاوز الحد الأقصى لمواصفات عزم الدوران البالغة 11.3 نيوتن متر (100 رطل بوصة) إلى تمدد أو تشقق غلاف الفولاذ المقاوم للصدأ أو كسر الروابط الكهربائية الداخلية، مما يؤدي إلى فشل فوري للمستشعر.

• ما هو الغرض من غطاء السائل السيليكوني المدمج؟

  ينزلق غطاء السائل بإحكام فوق وصلة موصل ClickLoc لمنع الرطوبة وسوائل القطع وضباب الزيت من الدخول إلى المسامير المطلية بالذهب وتعطيل سلامة الإشارة.
