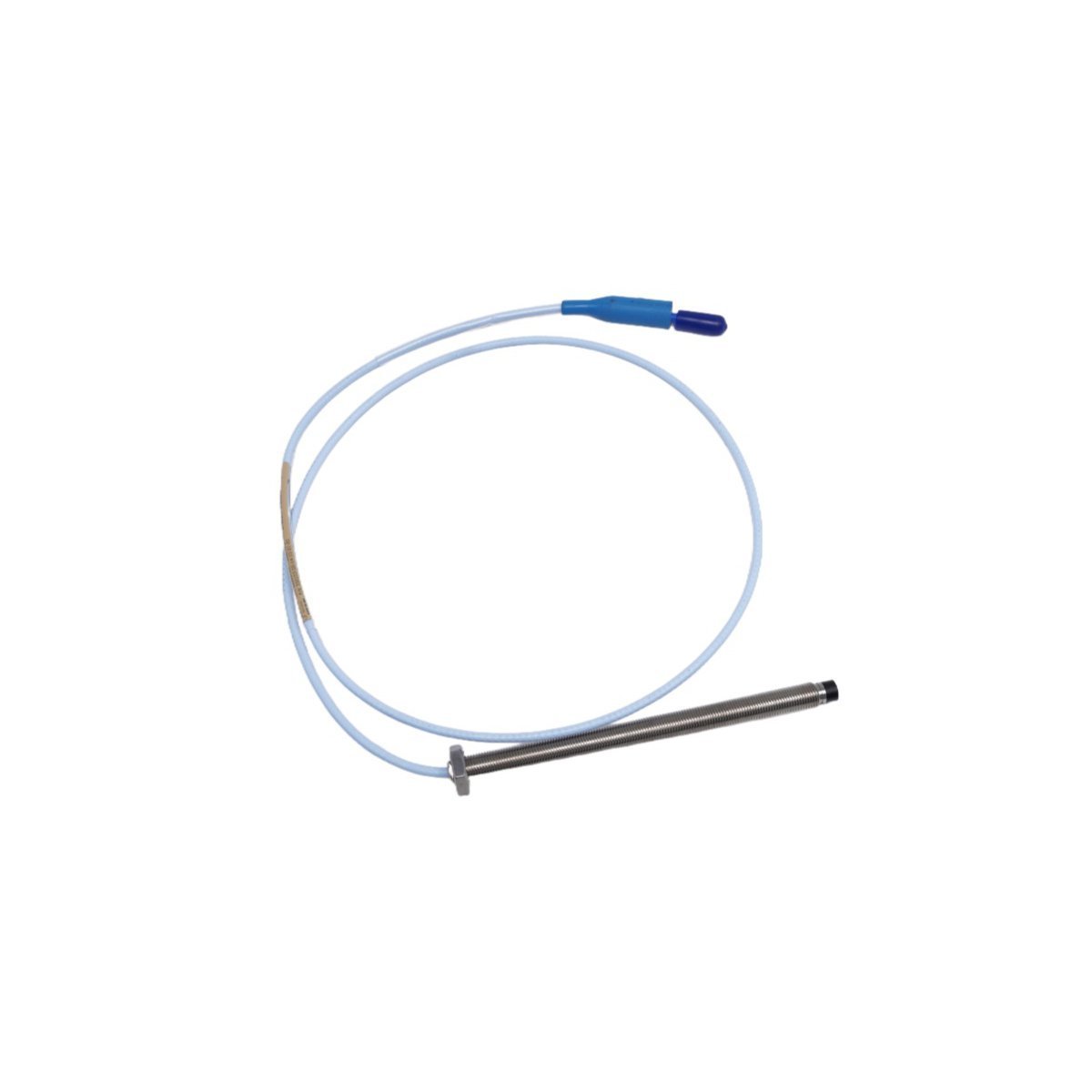

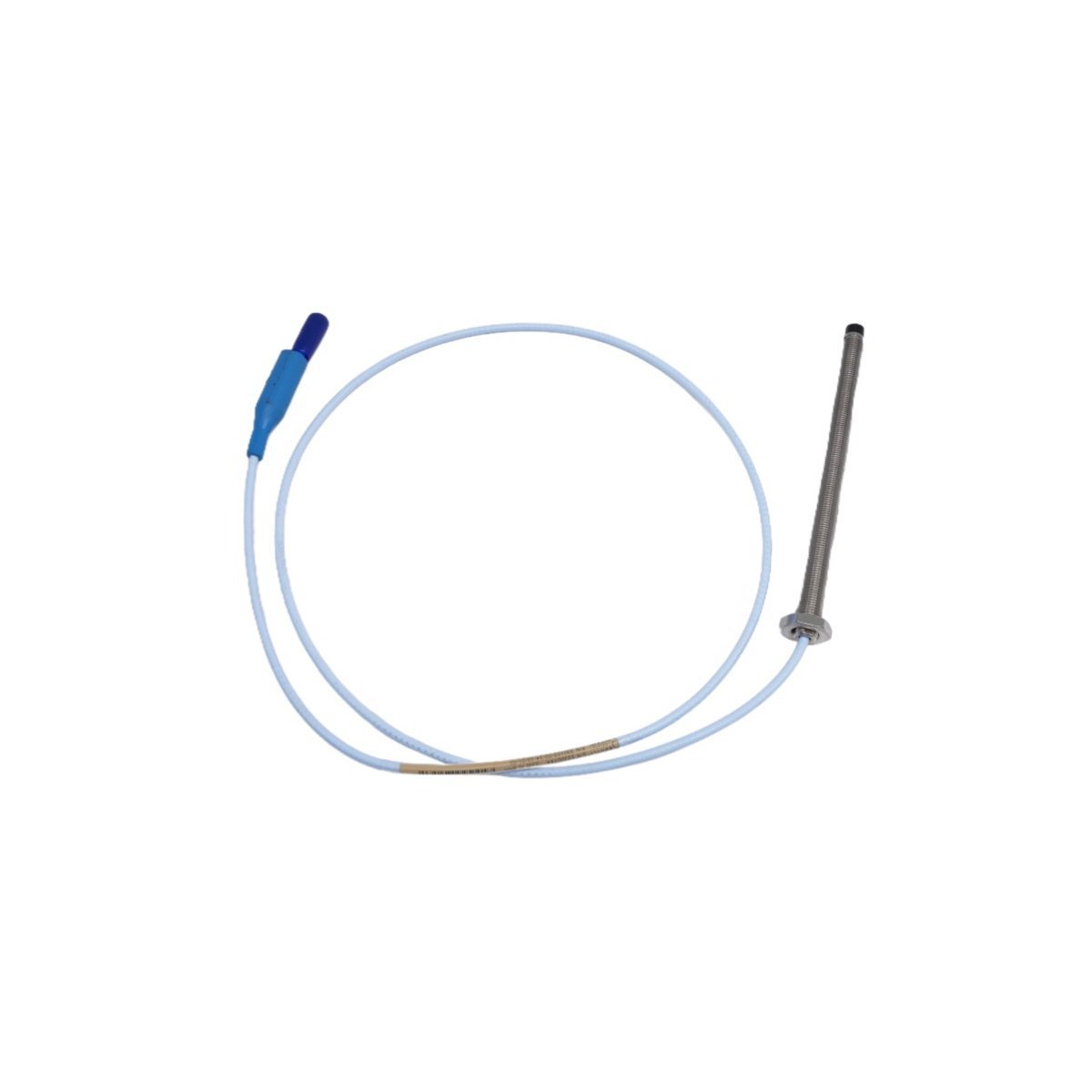

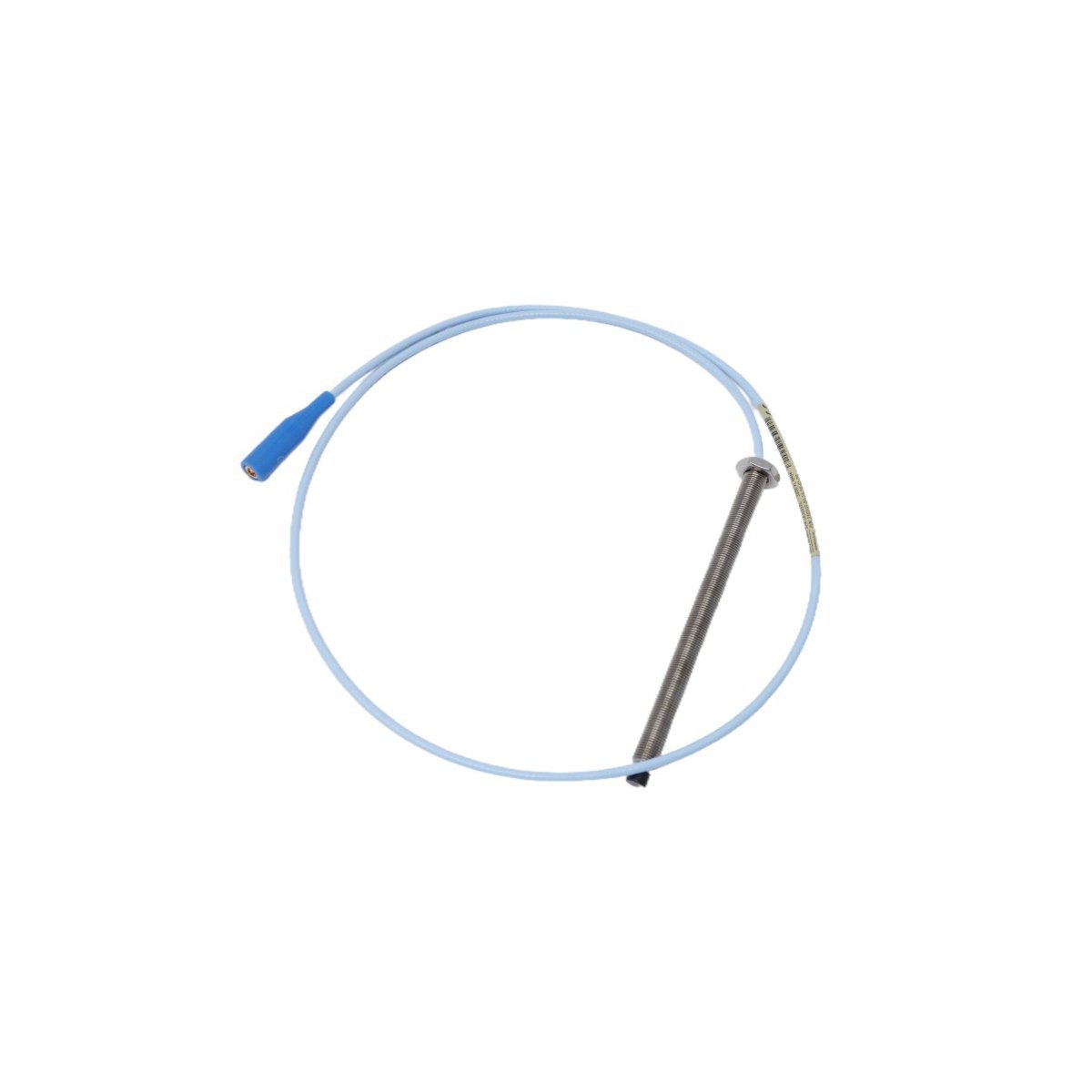

تم تكوين Bently Nevada 330103-00-14-10-02-CN (مجس التقارب 330103) للمراقبة غير التلامسية للإزاحة في أنظمة حماية الماكينات 3500، ويوفر تنفيذًا ميكانيكيًا/كهربائيًا مباشرًا. يحول المكون الفجوة التقاربية بين طرف المجس وهدف معدني دوار إلى إشارة جهد تناظرية متناسبة. تتم معالجة هذه الإشارة بواسطة مستشعر Proximitor خارجي لاستخلاص بيانات دقيقة بخصوص الاهتزاز الشعاعي للعمود، والموضع المحوري، وسرعة الدوران ضمن الأصول الدوارة الحرجة.

تحليل لاحقة النموذج

• 330103: مجس تقارب 3300 XL 8 مم (خيط 3/8-24 UNF، غير مدرع)
• -00: خيار الطول غير الملولب (0.0 بوصة من غلاف المجس غير الملولب)
• -14: خيار الطول الإجمالي للحافظة (1.4 بوصة من الطول الإجمالي للحافظة الملولبة)
• -10: خيار الطول الإجمالي (1.0 متر طول الكابل المحوري المتكامل)
• -02: خيار الموصل (موصل محوري مصغر من نوع Click-Loc مع غلاف واقي للسوائل)
• -CN: خيار الموافقة (معيار وكالة الموافقة للصين/الامتثال الإقليمي ذي الصلة)

المواصفات الفنية للأجهزة

المراقبة الميكانيكية وسلامة التيار الدوامي

يتطلب تشغيل محول 3300 XL معايرة متسقة لمجس التيار الدوامي لضمان أن المخرج الكهربائي يعكس بدقة ديناميكيات الدوار. أثناء التثبيت، يجب على مهندسي الميدان تنفيذ التحقق من جهد الفجوة، مع استهداف -10 فولت تيار مستمر في المركز الميكانيكي للمدى الخطي. يضمن هذا التوافق بقاء الإشارة ضمن النافذة الديناميكية لشاشة 3500. علاوة على ذلك، يتم تحقيق قمع فعال للتداخل عن طريق مراعاة مسافات فصل مادية دنيا بين أطراف المجسات المتجاورة، مما يمنع التداخل الاستقرائي الذي قد يؤثر على قياسات زاوية الطور وسعة الاهتزاز.

لوجستيات الطلب ومحتويات الشحنة

• الأجهزة المضمنة: مجس تقارب واحد (1) 330103-00-14-10-02-CN.
• أجهزة التثبيت: صامولتان (2) قفل 3/8-24 UNF-2A.
• الدرع البيئي: واقي موصل سيليكون واحد (1).
• الوثائق: وثائق الامتثال والمعايرة للمنتج من الشركة المصنعة.

بروتوكولات التثبيت الميداني

• توصيل الخيط: تأكد من خمس (5) لفات كاملة على الأقل من توصيل الخيط في قوس التثبيت أو غلاف المحمل لمنع الارتخاء الميكانيكي.
• معايرة الفجوة: استخدم مقياس سماكة قياسي أو قراءة جهد التيار المستمر للرف المراقبة المرتبط لضبط فجوة المجس الثابتة قبل دوران الآلة.
• توجيه الكابل: قم بتثبيت الكابل المحوري باستخدام مشابك مبطنة بالمطاط على فترات لمنع اهتزاز الكابل أو التعب الهيكلي.
• الدرع: قم بإنهاء درع الكابل فقط عند طرف التأريض أحادي النقطة المحدد لغلاف مستشعر Proximitor للقضاء على ضوضاء تيار حلقة التأريض.

الشحن ومناولة النقل

• وقت التسليم: 2-7 أيام عند الانتهاء من الدفع.
• اللوجستيات: يتم التوجيه عبر DHL، FEDEX، أو UPS للنقل الدولي الآمن.
• تغليف السلامة: يستخدم تغليفًا صناعيًا مضادًا للكهرباء الساكنة وحشوًا رغويًا عالي الكثافة لضمان مقاومة الصدمات أثناء المناولة.

حل الاستفسارات الفنية

• ما هو تأثير تلامس المجس مع عمود الهدف؟

  يسبب التلامس ضررًا ماديًا للطرف والملف الداخلي؛ سيكتشف مستشعر Proximitor انقطاعًا كهربائيًا وسيخرج جهد خطأ، مما يشير إلى حالة غير موافق.

• هل مجس 330103 متوافق مع كابلات التمديد غير 3300 XL؟

  لا، يجب أن تتطابق المكونات مع جيل 3300 XL لضمان مقاومة النظام الصحيحة والحفاظ على اتساق عامل القياس 7.87 فولت/مم.

• هل يمكن لهذا المجس العمل في بيئات الزيت المغمورة؟

  نعم، تم تصنيف طرف المجس وتجميع الكابل للغمر الكامل في زيوت التشحيم القياسية للآلة، شريطة أن يكون الموصل محميًا بغطاء السيليكون.

• ما هو الحد الأقصى لنصف قطر الانحناء المسموح به للكابل المتكامل؟

  يجب ألا يتم ثني الكابل غير المدرع بشكل أضيق من نصف قطر يبلغ 25.4 مم (1.0 بوصة) لمنع التدهور الداخلي لعازل الكابل المحوري.

• كيف تؤثر لاحقة -CN على التطبيق الدولي؟

  تشير لاحقة -CN إلى شهادة الامتثال الإقليمي؛ تحقق من متطلبات المناطق الخطرة المحلية قبل التثبيت في الأجواء المتفجرة المعتمدة.

• لماذا يزداد جهد خرج المجس عندما يبتعد العمود؟

  يعمل المجس كمستشعر استقرائي؛ عندما يبتعد الهدف، ينخفض الحمل على دائرة المذبذب، مما يتسبب في تحرك جهد الفجوة نحو -24 فولت تيار مستمر.

• هل هناك قيود محددة لتركيب المجس في أغلفة غير حديدية؟

  نعم، يجب تركيب مجسات التقارب في مادة موصلة؛ يتطلب التثبيت غير الموصل غلافًا معدنيًا أو دعامة مخصصة لتوفير مرجع كهربائي.

• هل يمكن معايرة المجس لأهداف غير فولاذية؟

  من الممكن المعايرة لمواد أخرى، ولكن الخطية والإخراج وعامل القياس سيتغيران، مما يتطلب منحنى معايرة مخصصًا لنظام Proximitor.
