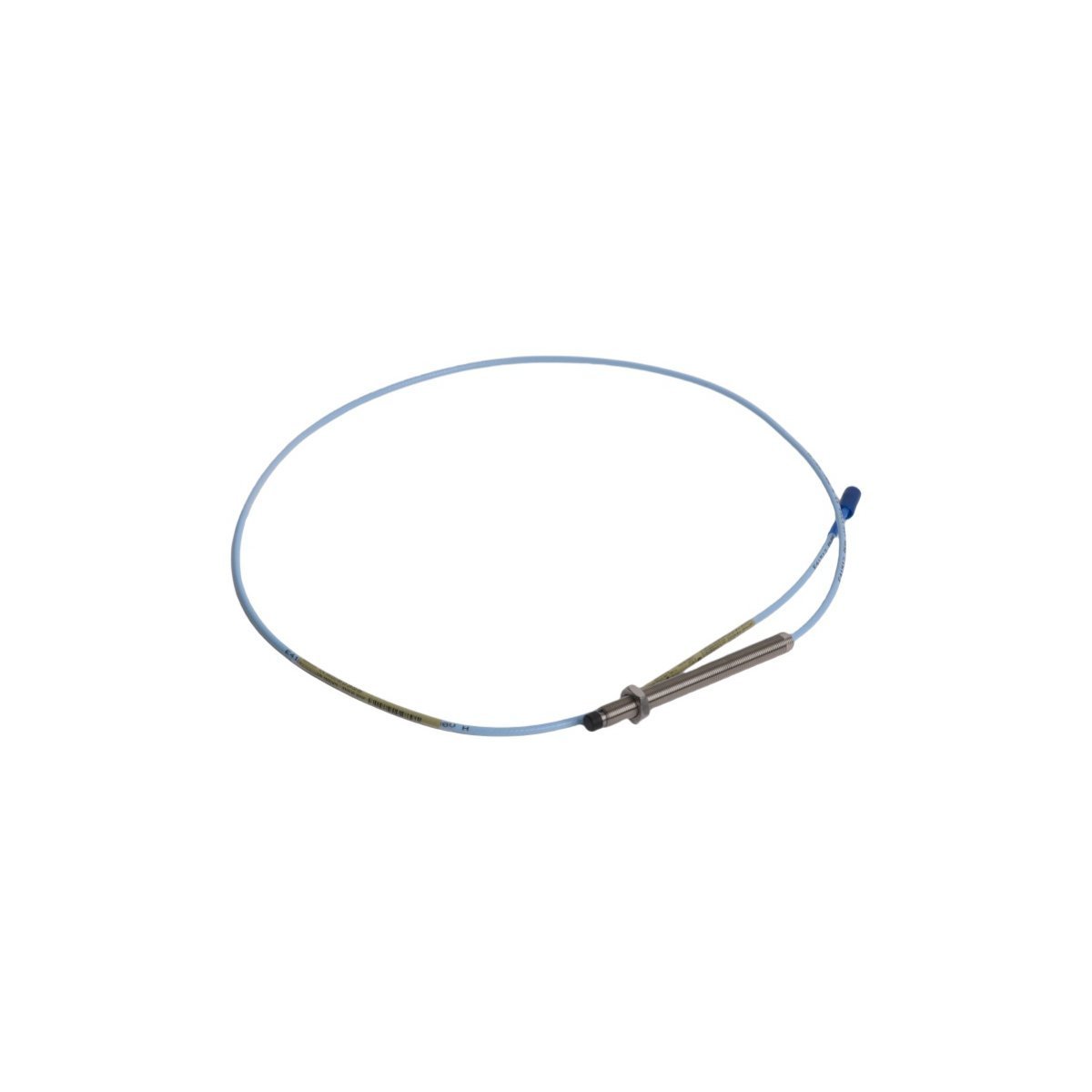

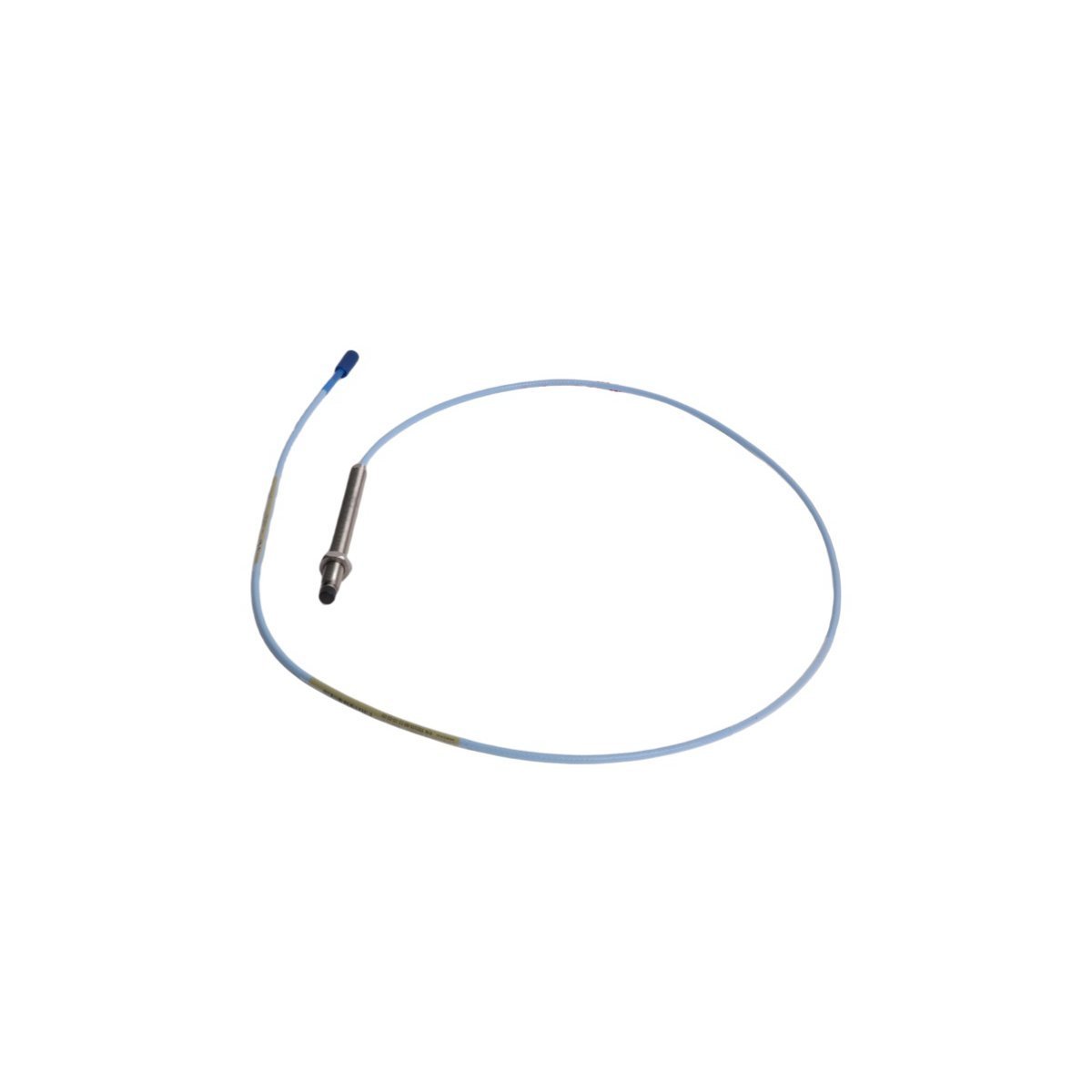

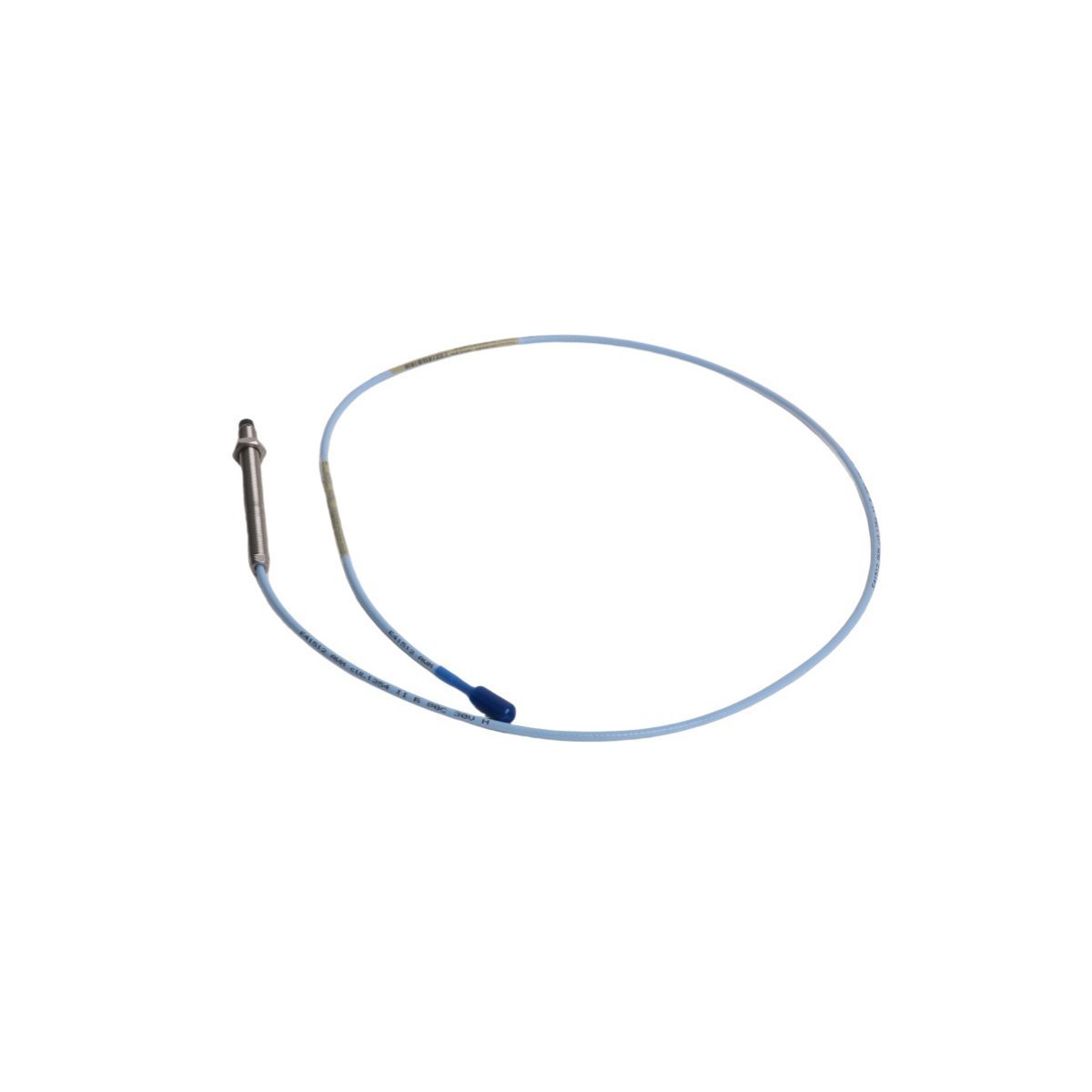

يعمل Bently Nevada 330103-00-11-50-02-00، والمُفهرس أيضًا باسم 3300 XL 8 mm Proximity Probe، كمكون أجهزة مخصص لقياس الاهتزاز والموضع بدون تلامس ضمن أنظمة مراقبة الآلات الدوارة.

تكوين لاحقة النموذج

يحدد رقم الجزء معلمات ميكانيكية وكهربائية محددة:

• 330103: مسبار تقاربي 8 مم، سن 3/8-24 UNF

• 00: طول غير مسنن

• 11: طول الهيكل (110 مم)

• 50: الطول الكلي (5.0 متر)

• 02: نوع الموصل (محوري مصغر ClickLoc)

• 00: موافقة الوكالة (قياسي)

المواصفات الفنية للأجهزة

ديناميكيات دوار TSI والتحقق من الإشارة

يستخدم هذا المسبار استشعار التيار الدوامي لاكتشاف إزاحة العمود. يتطلب وظيفة النظام الصحيحة التحقق من جهد الفجوة، حيث تكون نقطة التشغيل المستهدفة -10 VDC في مركز النطاق الخطي للمسبار. عند تقييم ديناميكيات الدوار، يجب أن يتم قياس المسبار بشكل صحيح داخل برنامج المراقبة ليعكس إخراج 200 mV/mil. للحفاظ على دقة البيانات، يجب معالجة قمع التداخل من خلال ضمان فصل كافٍ بين المسابير المتعددة، مما يمنع تداخل التردد من المجالات الكهرومغناطيسية المجاورة أثناء تشغيل العمود عالي السرعة.

معلومات الطلب

• 1 × 330103-00-11-50-02-00 مسبار تقاربي 8 مم

• 2 × صواميل تثبيت (3/8-24 UNF)

• 1 × واقي موصل

• 1 × حزمة وثائق فنية

إرشادات التثبيت

• إعداد السطح: نظف موقع التركيب وتأكد من أن سطح العمود المستهدف يتمتع بلمسة نهائية 0.8 ميكرومتر أو أفضل.

• تطبيق عزم الدوران: طبق عزم دوران أقصى قدره 6.8 نيوتن متر (60 رطل بوصة) عند تثبيت صواميل التثبيت لتجنب إجهاد الهيكل.

• الكابلات: حافظ على طول الكابل المحدد من المصنع وهو 5.0 متر، حيث إنه جزء لا يتجزأ من معايرة تردد الرنين للنظام.

• توجيه القنوات: أغلق الكابلات في قناة معدنية مؤرضة لمنع ضوضاء الإشارة من المصادر الكهربائية الخارجية.

الأسئلة الشائعة

• هل يمكن قطع هذا المسبار إلى طول مختلف؟ لا، المسبار والكابل هما وحدة واحدة متطابقة المعاوقة؛ تغيير الطول يعطل معايرة النظام.

• كيف يتم حماية طرف المسبار أثناء التثبيت؟ يمنع واقي الموصل المضمن دخول الحطام أثناء عملية الإدخال.

• ماذا يحدث إذا تم تطبيق عزم دوران زائد على المسبار؟ يمكن أن يؤدي عزم الدوران الزائد إلى تشويه جسم المسبار ويؤثر على هندسة الملف الداخلية، مما يؤدي إلى مخرجات غير خطية.

• هل يمكنني استخدامه مع أي جهاز Proximitor 3300 XL؟ يجب أن يتم تكوين جهاز Proximitor للمسابير 8 مم لضمان وظيفة نقل الجهد إلى المسافة الصحيحة.

• كيف أحدد ملفًا تالفًا؟ ستؤدي الدائرة المفتوحة أو القصيرة إلى حالة "غير موافق" للمراقب، ويُشار إليها عادةً بجهد عند حد مصدر الطاقة.

• هل طرف المسبار مقاوم للمواد الكيميائية؟ نعم، طرف Ryton متوافق مع معظم زيوت تشحيم التوربينات والضواغط.

• لماذا يعتبر الهدف -10 VDC حاسمًا؟ يضع المسبار في المركز الخطي، مما يوفر أقصى مدى لكل من قمم الاهتزاز الإيجابية والسلبية.

• هل يمكنني استبدال الكابل بشكل منفصل؟ 330103 هو مجموعة مسبار وكابل؛ لا يمكن فصل الكابل عن رأس المسبار.
