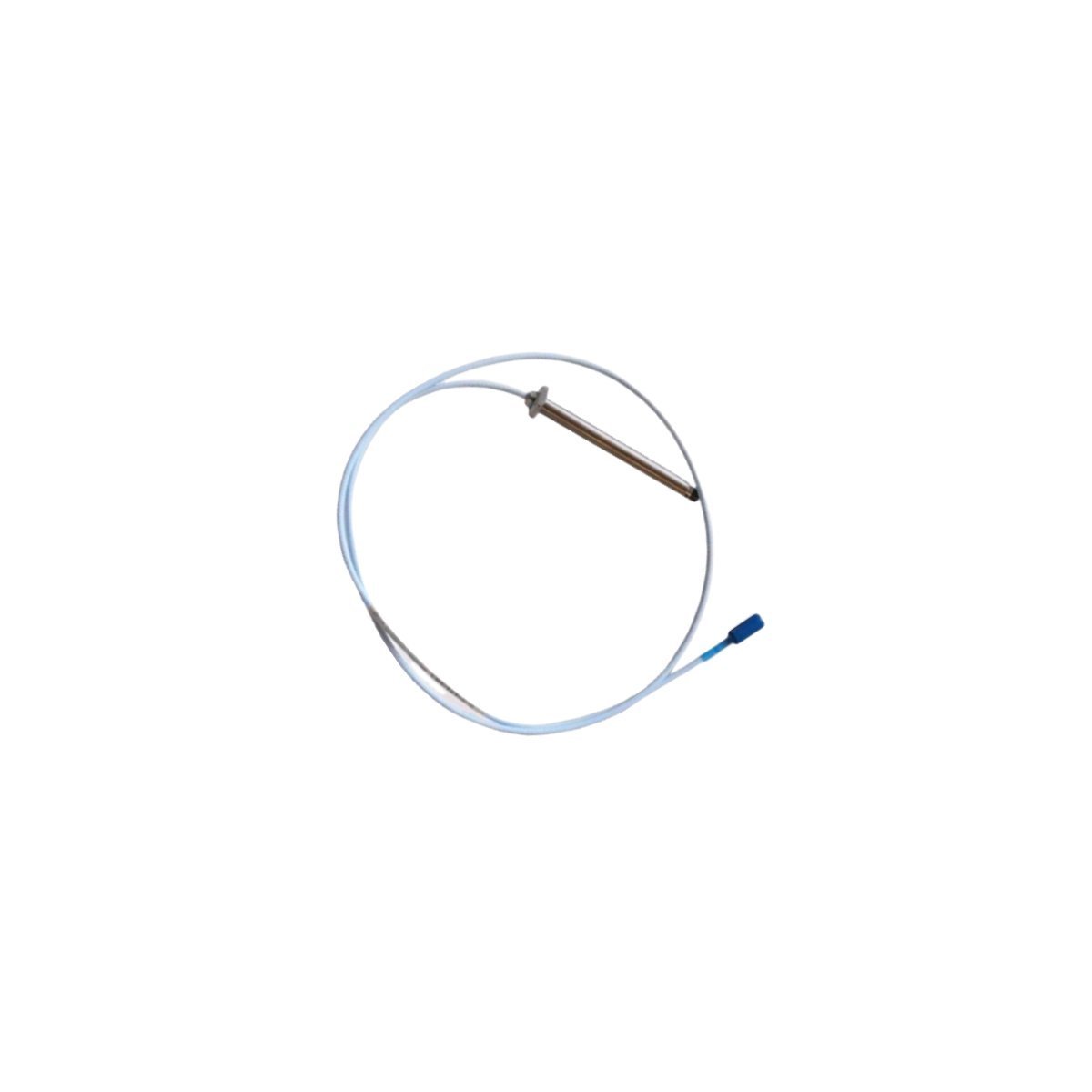

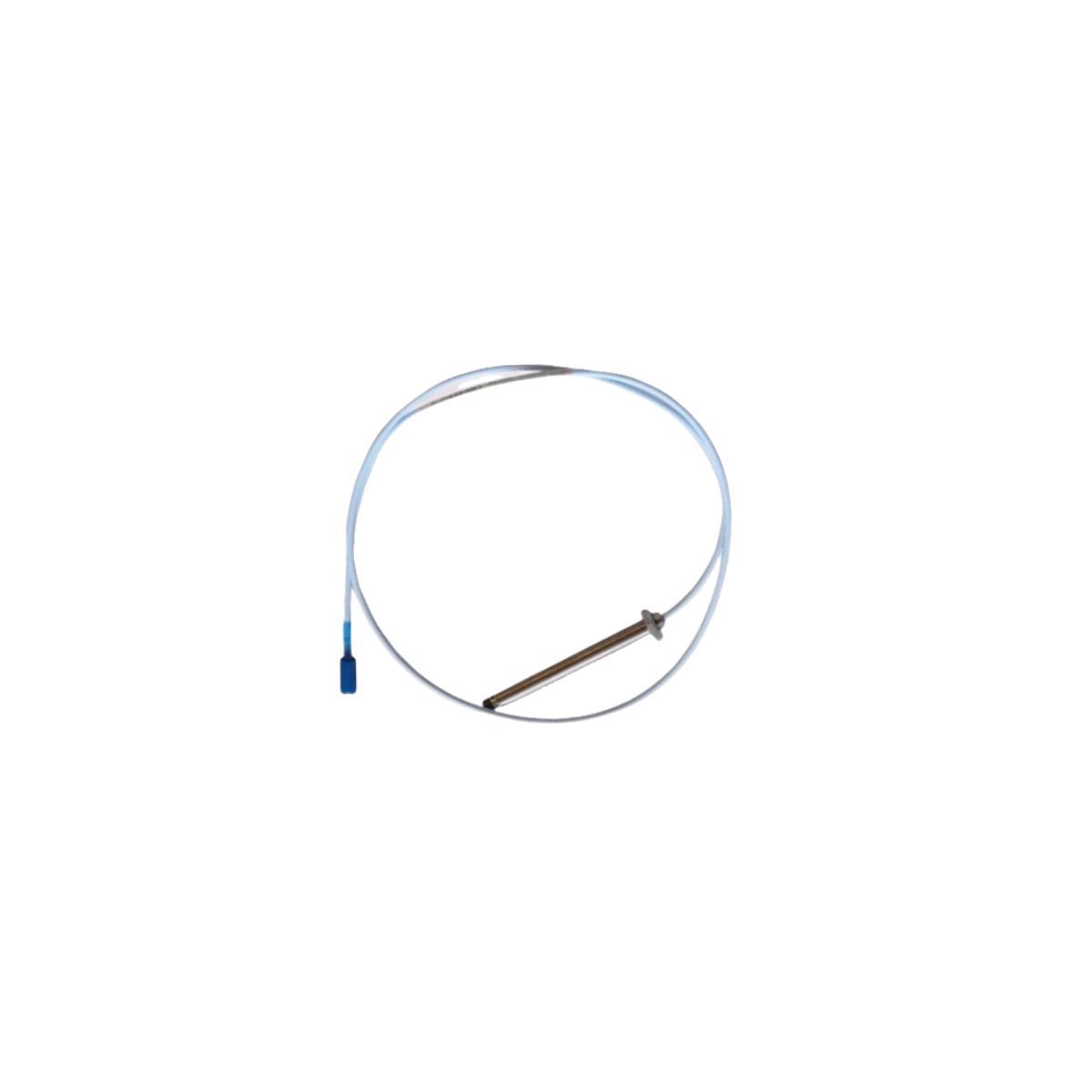

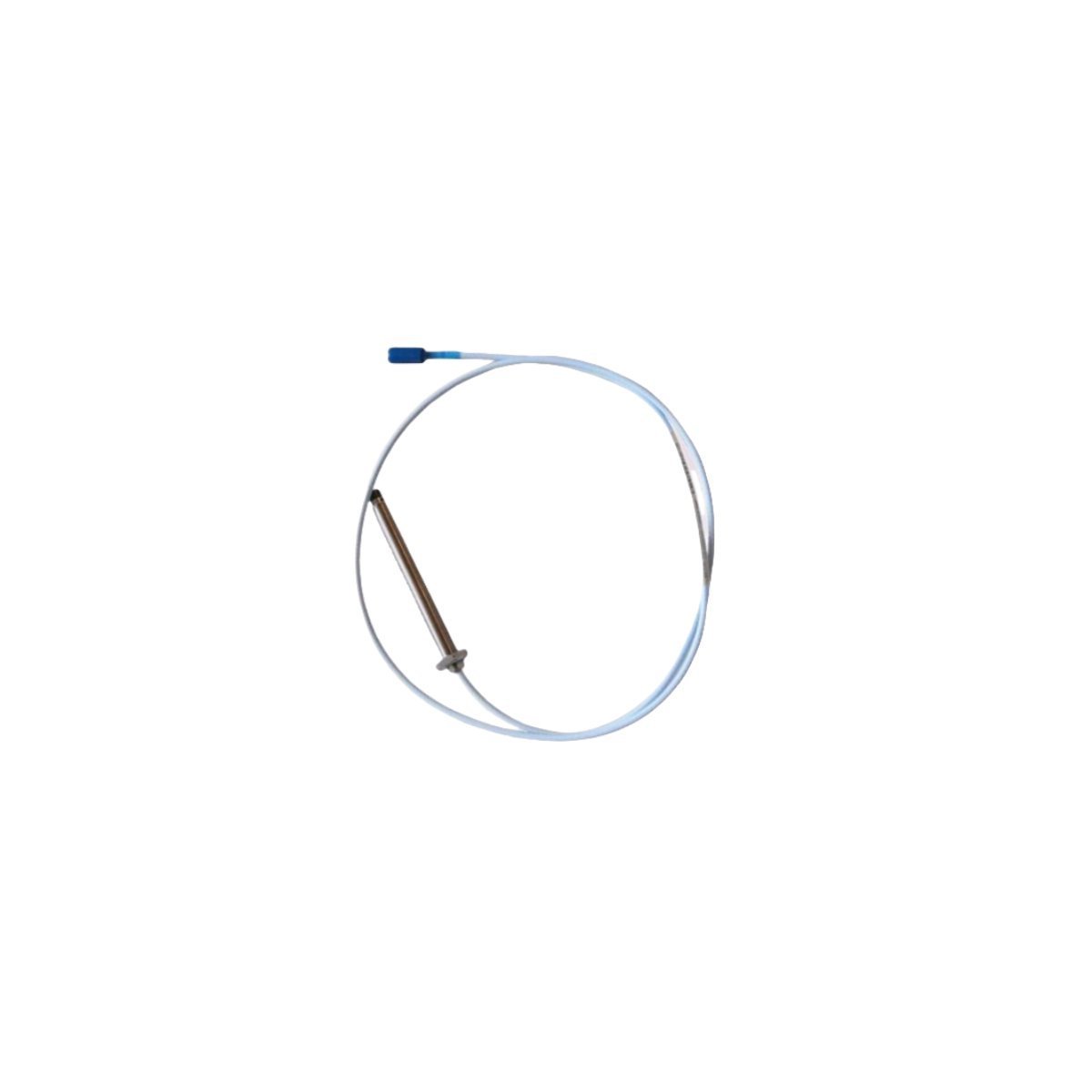

330103-00-10-10-01-00 كابل التمديد بنتلي نيفادا

330103-00-10-10-01-00 كابل تمديد بينتلي نيفادا سلسلة 3300 XL بحجم 8 ملم

Bently Nevada

330103-00-10-10-01-00 كابل تمديد بينتلي نيفادا سلسلة 3300 XL بحجم 8 ملم

SKU: 330103-00-10-10-01-00

متوفر في المخزون

الأبعاد: 25 سم × 22 سم × 8 سم
بلد المنشأ: USA
الدفع: تحويل بنكي، ويسترن يونيون
ميناء الشحن: شيامن

الفئات: بنتلي نيفادا, كل المنتجات, مجسات تقاربية بنتلي نيفادا 3300 XL 8 مم, مسبار بنتلي نيفادا

العلامات : Bently Nevada 3300 Proximity Transducer System, Bently Nevada 3300 XL, Extension Cables, Proximity Probes, TSI Components, Vibration Monitoring

1 years warranty

Delivery time: 3-7 business days

Free 30 days return

If you have any questions, you are always welcome to contact us. We'll get back to you as soon as possible, withing 24 hours on weekdays.

Customer service

All questions about your order, return and delivery must be sent to our customer service team by e-mail at yourstore@yourdomain.com

Sale & Press

If you are interested in selling our products, need more information about our brand or wish to make a collaboration, please contact us at press@yourdomain.com

يعمل الكابل Bently Nevada 330103-00-10-10-01-00، والمُدرج أيضًا في الكتالوج باسم كابل التمديد 330103، كمكوّن مادي مخصص لنقل الإشارة بين مجسات التقارب مقاس 8 مم ومستشعرات Proximitor في أنظمة مراقبة الآلات الدوارة.

توضيح اللاحقات ومصفوفة النموذج

330103: كابل تمديد قياسي 3300 XL.
00: خيار الموصل/الكابل (موصل قياسي).
10: خيار طول الكابل (10.0 أمتار).
10: خيار إجمالي طول النظام (يُضاف 1.0 متر إلى طول المجس).
01: خيار موافقة الوكالة (موافقات متعددة: CSA، ATEX، IECEx).
00: خيار التركيب الداخلي/الموصل (قياسي).

المواصفات الفنية للأجهزة

المعلمة	المواصفات
النموذج	330103-00-10-10-01-00
العلامة التجارية	Bently Nevada
المنشأ	الولايات المتحدة الأمريكية
الوزن	0.65 كجم
أبعاد الشحن	25 سم × 22 سم × 8 سم
درجة حرارة التشغيل	-51 درجة مئوية إلى +177 درجة مئوية
استهلاك الطاقة	سلبي
المقاومة	75 أوم مميزة

المراقبة الميكانيكية وتكامل TSI

يعتمد نظام 3300 XL على معايرة دقيقة لمجسات التيار الدوامي لتحويل إزاحة الهدف إلى إشارة جهد متناسب. يجب على المشغلين التأكد من صحة جهد الفجوة، مع استهداف نقطة ضبط -10 فولت تيار مستمر للحفاظ على الخطية ضمن نطاق المحول البالغ 2 مم. يعتمد تحليل ديناميكيات الدوار، وتحديداً الاهتزاز المداري ومراقبة خط محور الدوران، على نقل الإشارة المتسقة الطور عبر كابل التمديد إلى مستشعر Proximitor. يتم تحقيق قمع التشويش المتقاطع عن طريق مراعاة معايير توجيه القنوات الصارمة لمنع التداخل على موجة الناقل عالية التردد.

معلومات الطلب

1 × كابل تمديد 330103-00-10-10-01-00
1 × واقي موصل
1 × مجموعة موصل كابل

إرشادات التركيب في الموقع

التوجيه: يُركب داخل قناة كهربائية مخصصة. حافظ على الفصل عن خطوط الجهد العالي لتقليل تداخل الضوضاء الكهرومغناطيسية في المسار المحوري.
نصف قطر الانحناء: حافظ على نصف قطر انحناء لا يقل عن 25 مم. الانحناءات الحادة تشوه العازل المحوري الداخلي وتغير مقاومة الإشارة.
سلامة الموصل: أحكم ربط الموصلات وفقًا لمواصفات الشركة المصنعة. استخدم واقي الموصل المرفق لضمان إحكام بيئي ضد الرطوبة والزيت.
التأريض: حافظ على استمرارية الدرع من المجس إلى الشاشة. لا تُنشئ حلقات تأريض عن طريق تأريض الدرع في نقاط متعددة.

الأسئلة المتداولة

هل يمكن قص هذا الكابل ليناسب طول تركيب معين؟

لا. يتم معايرة النظام في المصنع لأطوال كلية محددة. يؤدي تغيير طول الكابل إلى تغيير الطور والمقاومة، مما يؤدي إلى عدم دقة القياس.
ما هي عواقب تداخل الترددات العالية؟

يتجلى التداخل في شكل بيانات اهتزاز خاطئة وانجراف في خط الأساس. استخدم قناة مخصصة ودرع مناسب للحفاظ على نسبة الإشارة إلى الضوضاء.
هل هذا الكابل متوافق مع مستشعرات Proximitor من سلسلة 3300؟

إنه مُحسّن لأنظمة 3300 XL؛ سيؤدي عدم تطابق المعاوقة مع مكونات سلسلة 3300 القديمة إلى تدهور خطية القياس.
كيف أتحقق من نجاح التثبيت؟

أجرِ فحص جهد الفجوة عند حامل الشاشة؛ يجب أن تتطابق القراءة مع منحنى المعايرة المصنعية لمجموعة المجس والكابل المحددة.
لماذا تم تحديد معاوقة 75 أوم؟

هندسة 3300 XL متطابقة مع 75 أوم لضمان أقصى دقة وأقل انعكاس للإشارة لموجة الناقل عالية التردد.
هل يتطلب الكابل حماية بيئية محددة؟

على الرغم من تصنيفه للبيئات القاسية، استخدم قناة خارجية للحماية المادية وتأكد من إحكام جميع واقيات الموصلات بالكامل.
كيف يجب أن أختبر الاستمرارية؟

استخدم مقياس متعدد بمقاومة عالية للتحقق من استمرارية الموصل المركزي والدرع الخارجي؛ تأكد من عدم وجود أي دوائر قصيرة بين الموصل والدرع.
هل يمكن استخدام الكابل في بيئات الفراغ؟

نعم، المواد مصنفة لتطبيقات درجات الحرارة العالية والفراغ، بشرط أن يتم تركيب المجموعة وإغلاقها بشكل صحيح.
