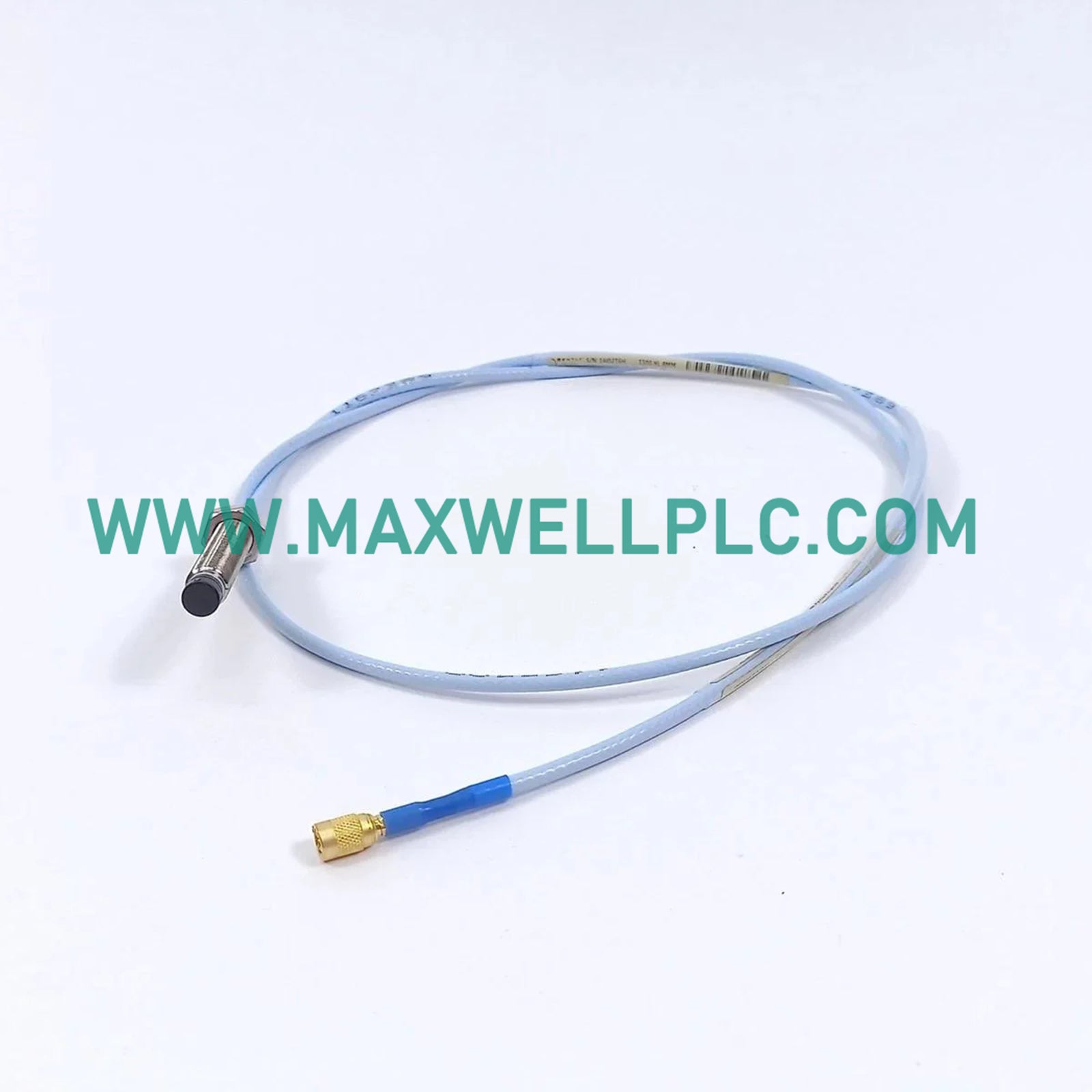

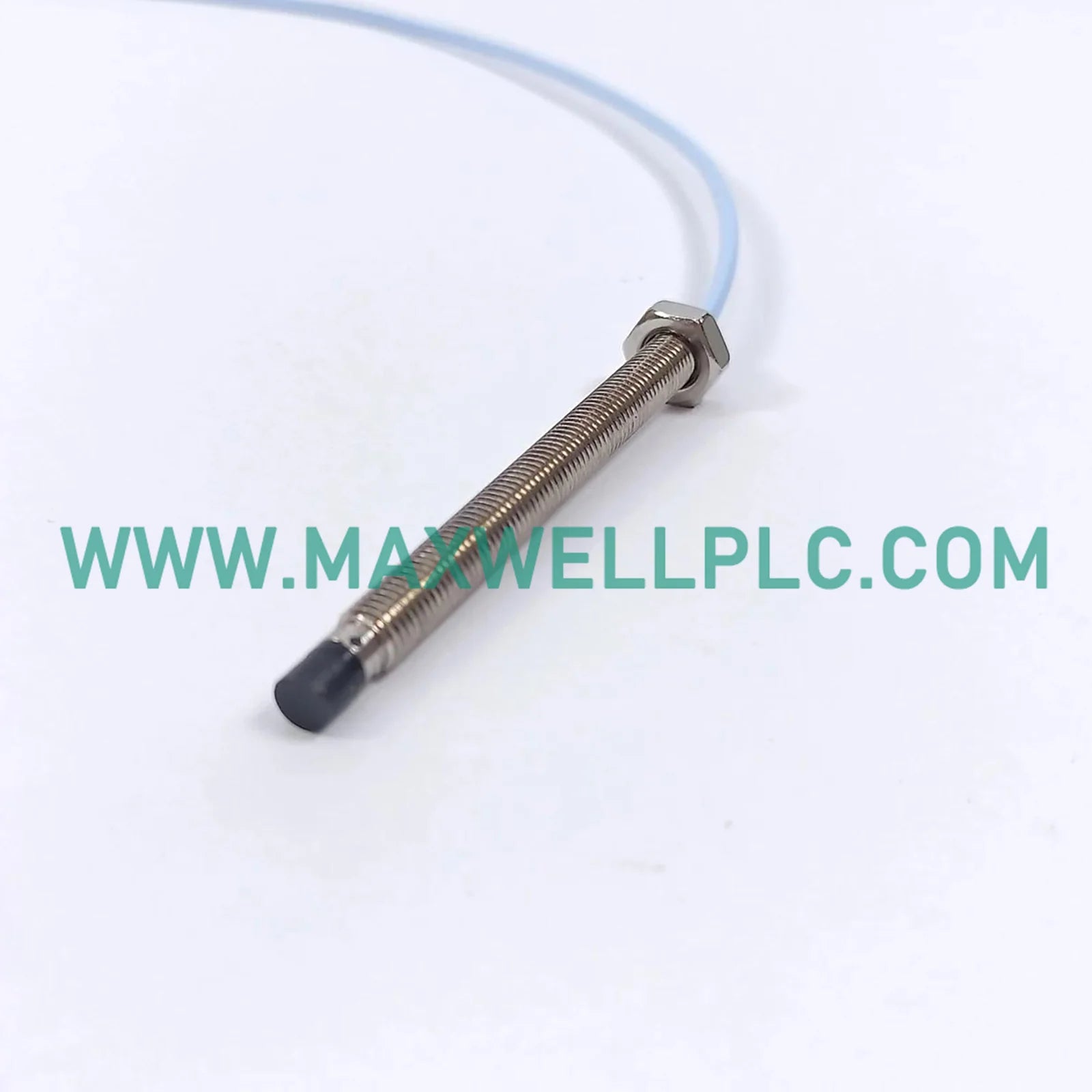

تم تكوين Bently Nevada 330103-00-07-05-01-00، والمدرج أيضًا باسم محولات التقارب 3300 XL Proximity Probes، لقياس الاهتزازات الشعاعية عالية الدقة في البنية التحتية لحماية الآلات التوربينية، ويوفر هذا الجهاز تنفيذًا ماديًا وكهربائيًا مباشرًا.

تجزئة رقم الجزء ومصفوفة التكوين

• سلسلة المنصة (330103): تشير إلى مجموعة مسبار التقارب Bently Nevada 3300 XL بحجم 8 مم التي تتميز بأطوال غلاف غير مسننة مصممة خصيصًا لتركيبات مراقبة التيار الدوامي المتخصصة.
• خيار سن غلاف المسبار (-00): يحدد الجزء الخارجي من غلاف المسبار الأملس بدون سن قياسي، ويتطلب تركيبات تثبيت مخصصة أو حوامل تثبيت بفتحات ناعمة.
• خيار الطول غير المسنن (-07): يحدد البعد المحدد للطول غير المسنن لغلاف المسبار بزيادات سنتيمترية، مما يتيح تحديد المواقع الميكانيكية الدقيقة من جدار محمل الآلة.

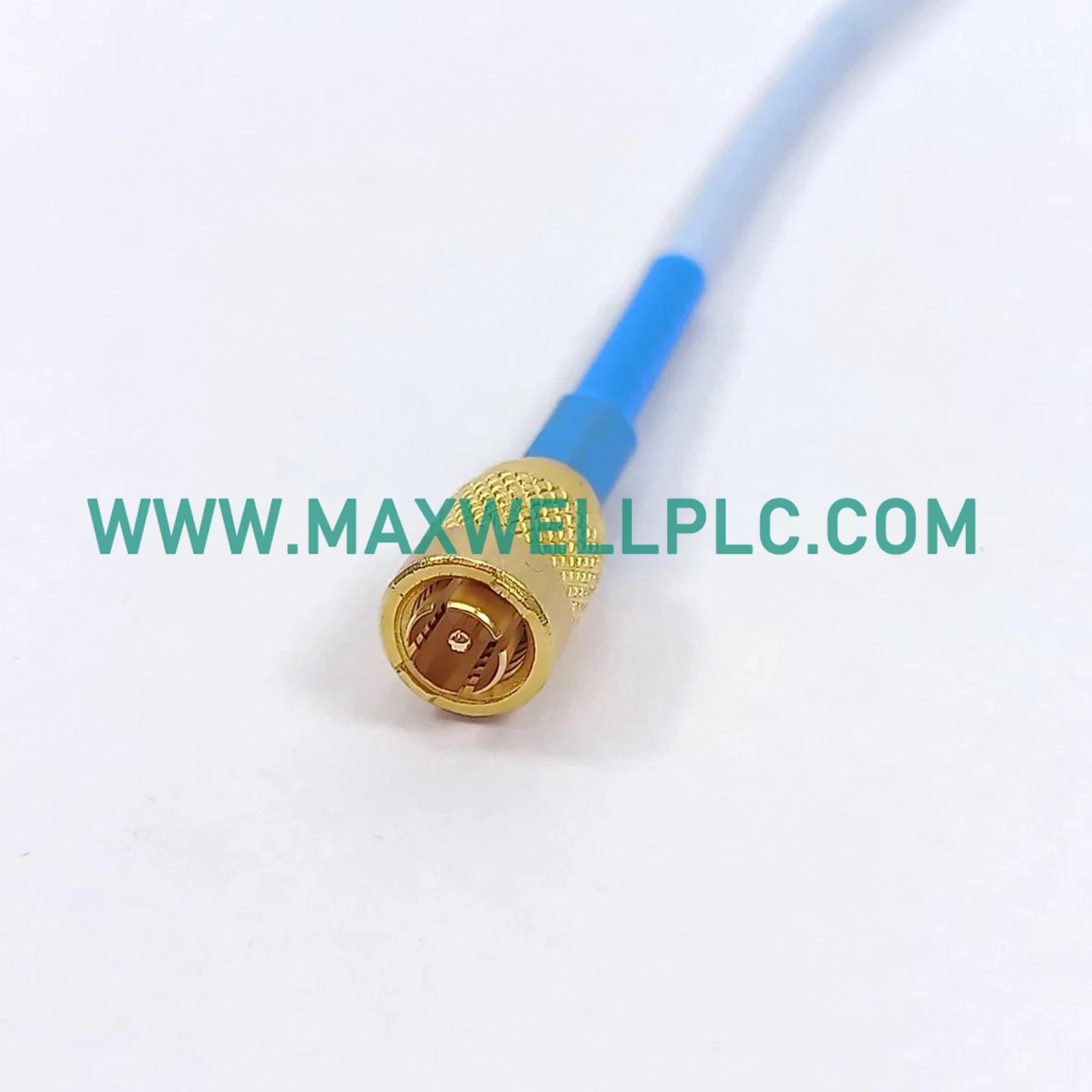

• خيار طول الكابل الكلي (-05): يشير إلى المتغير الكلي لطول الكابل المحوري، حيث يتوافق -05 مع طول كابل إجمالي يبلغ 0.5 متر ينتهي بموصل ClickLoc.
• خيار الدرع (-01): يشير إلى أن الكابل المحوري المتكامل يفتقر إلى حماية درع الفولاذ المقاوم للصدأ، ويعتمد على غلاف الكابل البوليمري المرن القياسي.
• خيار الموافقات الوكالية (-00): يحدد التصنيف التجاري القياسي للمناطق غير الخطرة بدون شهادات متخصصة للجو المتفجر.

مواصفات الجهاز

ديناميكيات الدوار وتكامل الإشارة

يحافظ مسبار التقارب على دقة قياس مسبار التيار الدوامي عن طريق الحفاظ على استجابة تردد الراديو الخطية عبر تغيير فجوات الهواء المستهدفة المعدنية. يعتمد التحقق الصحيح من جهد الفجوة (أهداف -10 فولت تيار مستمر) على التحديد الميكانيكي الدقيق بالنسبة لمجلة العمود الدوار. علاوة على ذلك، يمنع درع قمع التداخل المتقدم التداخل الكهرومغناطيسي عالي التردد من تشويه ديناميكيات الدوار وقياس الاهتزازات الشعاعية عن بعد.

معلومات الطلب

• 1 x وحدة Bently Nevada 330103-00-07-05-01-00 3300 XL Proximity Probe
• 1 x مجموعة مشبك تثبيت بفتحة ناعمة
• 1 x ورقة تعليمات التركيب المرجعية التقنية

إرشادات التركيب الميداني

• التركيب الميكانيكي: ضع المسبار ذو الغلاف الأملس داخل مشبك التثبيت المحدد، مع التأكد من الحفاظ على عمق الإدخال غير المسنن المحدد والخلوص الشعاعي من المعدن المحيط لمنع أخطاء الرؤية الجانبية.
• ضبط فجوة الهواء: اضبط عمق المسبار حتى يقرأ مقياس متعدد رقمي -10 فولت تيار مستمر بالضبط عند طرف خرج جهاز مراقبة القرب، مما يؤسس المركز الكهربائي الأمثل للنطاق الخطي.
• حماية مسار الكابل: قم بتأمين الكابل المحوري غير المصفح داخل قناة حماية مخصصة، مع تجنب الانحناءات الحادة والاتصال المادي بخطوط طاقة محرك التيار المتردد عالية الجهد.

استفسارات هندسية متقدمة

• س: كيف يمنع الحفاظ على الخلوص الجانبي المناسب من هيكل غلاف الآلة قراءات الاهتزاز الخاطئة؟

  ج: يمنع الخلوص الشعاعي الكافي المجال الكهرومغناطيسي الناتج عن طرف المسبار من التفاعل مع الحدود المعدنية المحيطة، مما يزيل التشويه في عامل مقياس الإخراج الخطي.

• س: ما هي النتيجة الكهربائية الأساسية للتلف المادي أو القطع في غلاف الكابل المحوري غير المصفح؟

  ج: يسمح التلف للرطوبة أو الزيت باختراق الدرع الخارجي، مما يتسبب في تسرب سعوي وتوهين إشارة الناقل عالية التردد مما يؤدي إلى قراءات جهد فجوة غير منتظمة.

• س: هل يمكن لطرف المسبار هذا بحجم 8 مم أن يعمل بالتبادل مع حساسات القرب من جيل نظام مختلف دون إعادة معايرة؟

  ج: لا، يتطلب مطابقة طرف المسبار وكابل التمديد وجهاز مراقبة القرب كنظام معاير للحفاظ على منحنى الحساسية الدقيق 200 ملي فولت/ميل.

• س: كيف تؤثر درجات حرارة التشغيل القصوى بالقرب من +177 درجة مئوية على أداء مادة طرف المسبار PPS؟

  ج: يحافظ البوليمر عالي الحرارة على الاستقرار الهيكلي وقوة العزل الكهربائي تحت الأحمال الحرارية الشديدة، مما يمنع التليين الميكانيكي أو انجراف الإشارة داخل غلاف محمل الآلة.

• س: ماذا يحدث لإشارة الخرج للتيار المستمر إذا لامس طرف المسبار ماديًا مجلة عمود دوار؟

  ج: يتسبب الاتصال الميكانيكي في تآكل مادي شديد لطرف PPS ويجبر جهد جهاز المراقبة على الوصول إلى صفر أو حدود الإمداد السلبية، مما يؤدي إلى تنشيط إنذار خطأ القناة الفوري.

• س: لماذا من الضروري استخدام مشابك ذات قفل إيجابي أثناء التركيب الميكانيكي النهائي في الآلات ذات الاهتزازات العالية؟

  ج: يمنع القفل الإيجابي حامل التثبيت من الانزلاق تحت اهتزاز التوربين المستمر، مما يثبت فجوة هواء المسبار في موضعها بشكل دائم.

• س: كيف يحمي التأريض الصحيح للدرع الخارجي في خزانة إنهاء جهاز المراقبة من التداخل الكهرومغناطيسي؟

  ج: يؤدي تأريض الدرع عند نقطة مرجعية واحدة إلى تصريف الضوضاء الكهربائية المستحثة بأمان إلى الأرض دون إنشاء تيارات حلقة أرضية طفيلية عبر دائرة الإشارة.

• س: ما هي خطوات التحقق المحددة التي يجب إجراؤها إذا تم تركيب مسبار بديل على قطار آلة عامل؟

  ج: يجب على الفنيين التحقق من جهد الفجوة الثابت مقابل أهداف الأساس الباردة وإجراء فحوصات انحراف ديناميكية باستخدام محلل إزاحة قبل السماح للوحدة بالدوران بكامل الحمولة.
