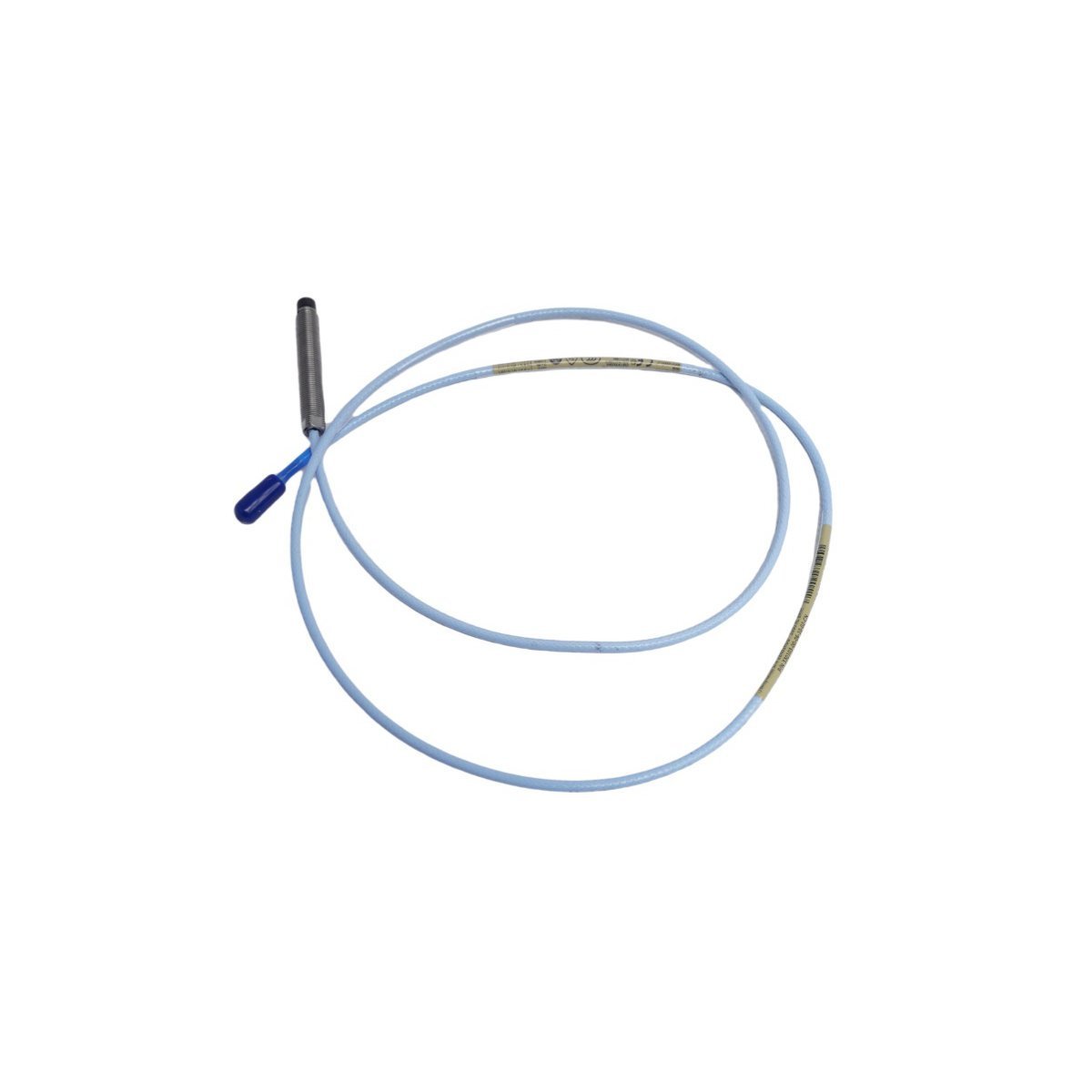

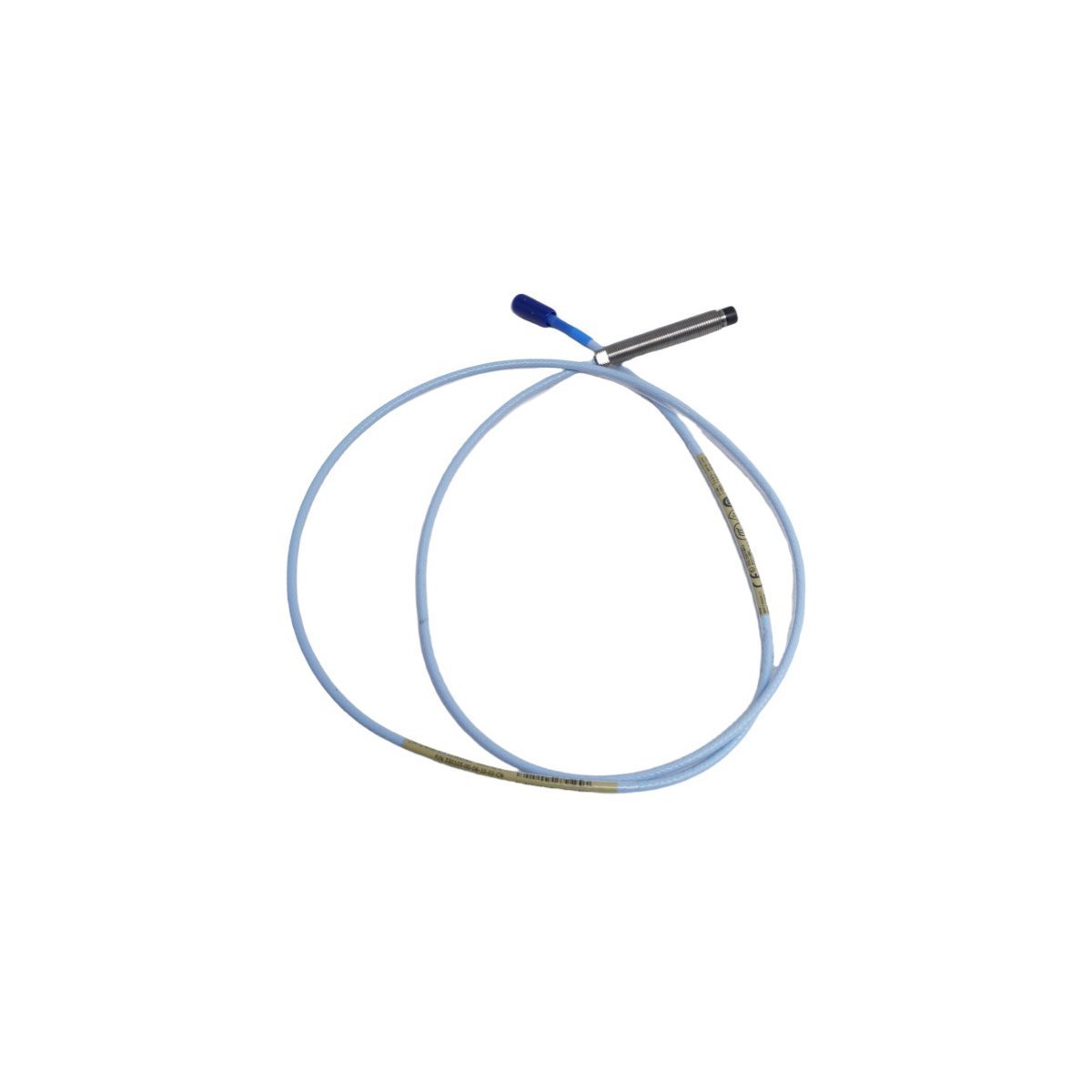

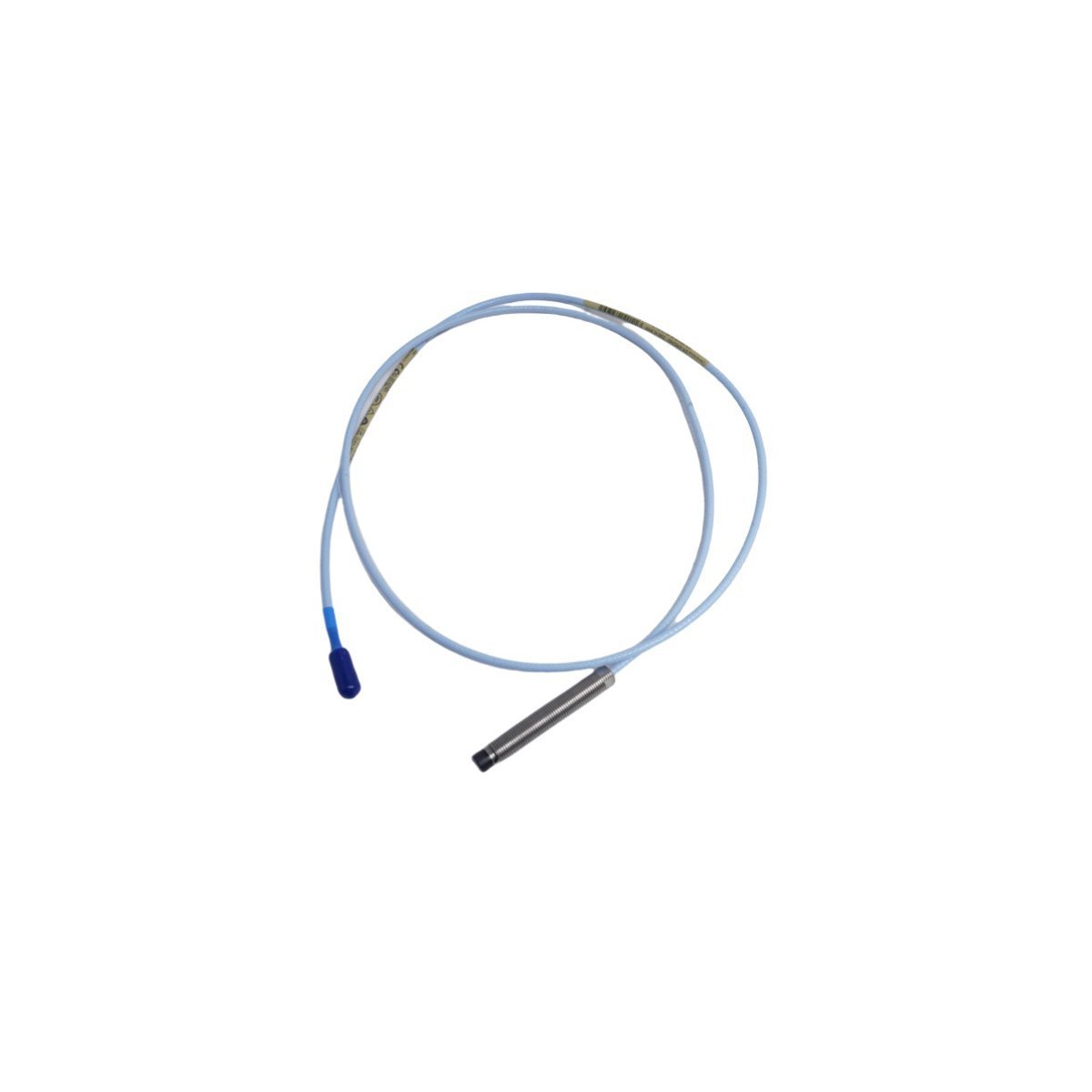

يعمل Bently Nevada 330103-00-06-10-12-05 بمثابة مجسات القرب الأولية من طراز 330103 التي تستخدم لتنفيذ قياسات الإزاحة والاهتزازات للمحور بدون تلامس عبر منصات سلسلة 3300 XL. تتفاعل الأجهزة عبر حقول التيار الدوامي للتردد اللاسلكي (RF) المتولدة عند طرف 8 مم، مما يترجم انحرافات المسافة الميكانيكية المتعلقة بمحور تحمل الغشاء السائل إلى تعديلات دقيقة للمعلمات الكهربائية عالية التردد.

مصفوفة متغير اللاحقة

• 330103: مسبار قرب 3300 XL 8 مم، جسم ملولب M10 x 1، بدون درع.

• -00: خيار طول غير ملولب يشير إلى 0 مم.

• -06: خيار طول الهيكل الكلي يشير إلى 60 مم.

• -10: خيار الطول الإجمالي يشير إلى 1.0 متر (3.3 قدم).

• -12: خيار الموصل والكابل يشير إلى موصل ClickLoc متحد المحور مصغر، كابل مقاوم للسوائل.

• -05: خيار موافقة الوكالة يحدد الموافقات المتعددة (ATEX، IECEx، CSA آمن جوهريًا).

مصفوفة المعلمات الفنية

التحقق من جهد الفجوة وديناميكيات الدوار

يعتمد طرف الاستشعار M10 الملولب بحجم 8 مم على معايرة مسبار التيار الدوامي الصارمة لتحويل مسافة الهدف إلى قياسات للجهد. يتطلب التشغيل هدفًا للتحقق من جهد الفجوة يبلغ -10 VDC داخل النطاق الخطي، مما يضمن تتبعًا متماثلًا لترددات الاهتزاز المتولدة عن طريق تغيير ديناميكيات الدوار. يمثل قمع التداخل معلمة حرجة؛ يجب أن تكون المجسات المتجاورة متباعدة بمسافة دنيا معينة لمنع تداخل المجالات المغناطيسية المتناوبة وإدخال مكونات خاطئة في نظام مراقبة حماية الآلات.

تغليف ومحتوى المجموعة

• وحدة مسبار قرب (1) Bently Nevada 330103-00-06-10-12-05 8 مم

• هيكل كابل متحد المحور (1) مدمج بطول 1.0 متر منخفض الفقد

• عازل غطاء موصل واجهة متحد المحور مصغر (1) ClickLoc

• تقرير التحقق من المصنع يسجل معاملات الخطية الكهربائية ومعايرة القياس

إرشادات التركيب الميكانيكي والكابلات

• ركب مبيت M10 x 1 في الحامل أثناء مراقبة جهد خرج دائرة المستشعر باستخدام مقياس فولتميتر رقمي لتتبع تعديلات المسافة في الوقت الفعلي.

• تحقق من أن طرف المسبار يسجل نقطة منتصف التحقق من الهدف -10 VDC قبل تثبيت الوضع لضمان نطاق تتبع خطي كامل عبر غلاف الدوار.

• أحكم ربط صامولة القفل السداسية الأساسية بحد أقصى لعزم الدوران يبلغ 14.7 نيوتن متر لتثبيت محاذاة المسبار دون كسر الخيوط الهيكلية الداخلية.

• لاحظ وجود منطقة خالية لا تقل عن 15 مم حول طرف 8 مم بالنسبة للحواف المعدنية المسطحة لمنع تحميل الفجوة الجانبية من تشويه منحنيات استجابة المستشعر.

• مرر الخط المحوري المدمج بطول 1.0 متر داخل مصفوفات الأنابيب الفولاذية منخفضة الكربون المستمرة، مع إبقاء دروع الكابلات معزولة باستثناء الطرف المخصص لحامل الأدوات.

إطار اللوجستيات ومعالجة الشحن

وقت التسليم: 3-5 أيام عند الانتهاء من الدفع عبر خدمة الشحن الجوي ذات الأولوية بما في ذلك DHL أو FEDEX أو UPS. يتم إغلاق المكونات داخل مصفوفات تغليف صناعية مضادة للكهرباء الساكنة ومقاومة للرطوبة. تقضي الحاويات الكرتونية الخارجية الصلبة المبطنة بحشوات رغوية ممتصة للصدمات على الإجهاد الميكانيكي على الخطوط المحورية المدمجة وخيوط الموصلات الدقيقة أثناء التوزيع الدولي.

الأسئلة الشائعة الهندسية الفنية

س: ما هي عواقب مطابقة هذا المسبار بطول 1.0 متر مباشرة مع مستشعر قرب بطول 5.0 متر بدون كابل تمديد؟

ج: مطابقة هذا المسبار بطول 1.0 متر مباشرة مع مستشعر قرب بطول 5.0 متر يضر بمعايرة النظام الأساسية. يجب أن يكون للنظام طول كهربائي إجمالي يبلغ 5.0 متر أو 9.0 متر؛ عدم توصيل الطول بكابل التمديد الصحيح يدمر معايرة مسبار التيار الدوامي ويغير مقاومة النظام الكلية.

س: هل خيار المسبار هذا (-05) معتمد للتركيب في الأجواء المتفجرة؟

ج: نعم. يوفر خيار الموافقات المتعددة -05 شهادات آمنة جوهريًا للمناطق الخطرة بموجب معايير ATEX و IECEx، بشرط أن ترتبط أنظمة التشغيل بحاجز أمان جوهري معتمد.

س: هل يؤدي إزالة كابل التمديد أثناء تشغيل المستشعر النشط إلى إتلاف النظام؟

ج: لا يحدث أي ضرر للمكونات السلبية أو المستشعر النشط عند فصل خط الكابل. ومع ذلك، فإن قطع الدائرة يؤدي إلى انخفاض جهد القناة إلى حالة عطل، مما سيؤدي إلى تنبيه بوجود عطل في النظام في حال عدم تخطيه.
