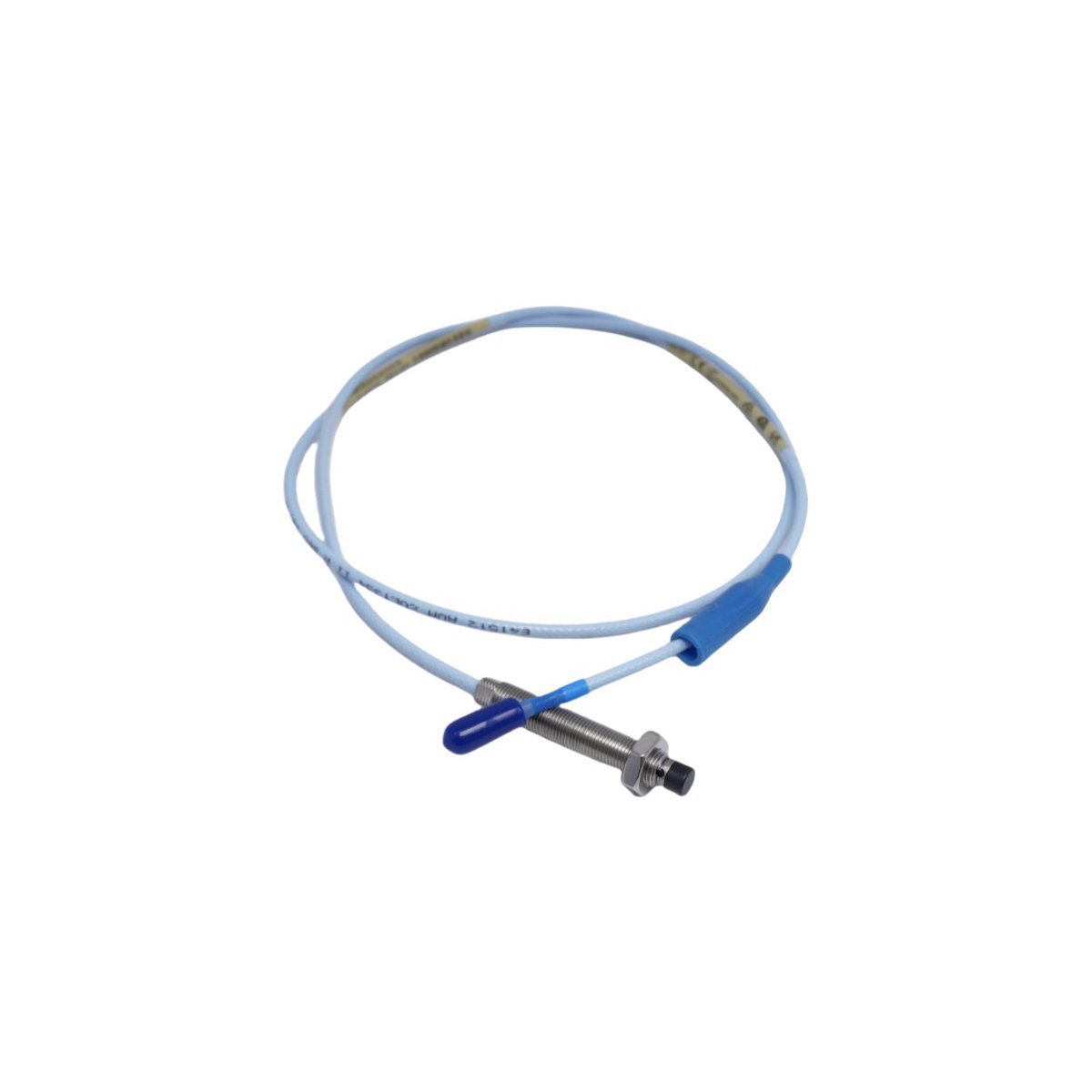

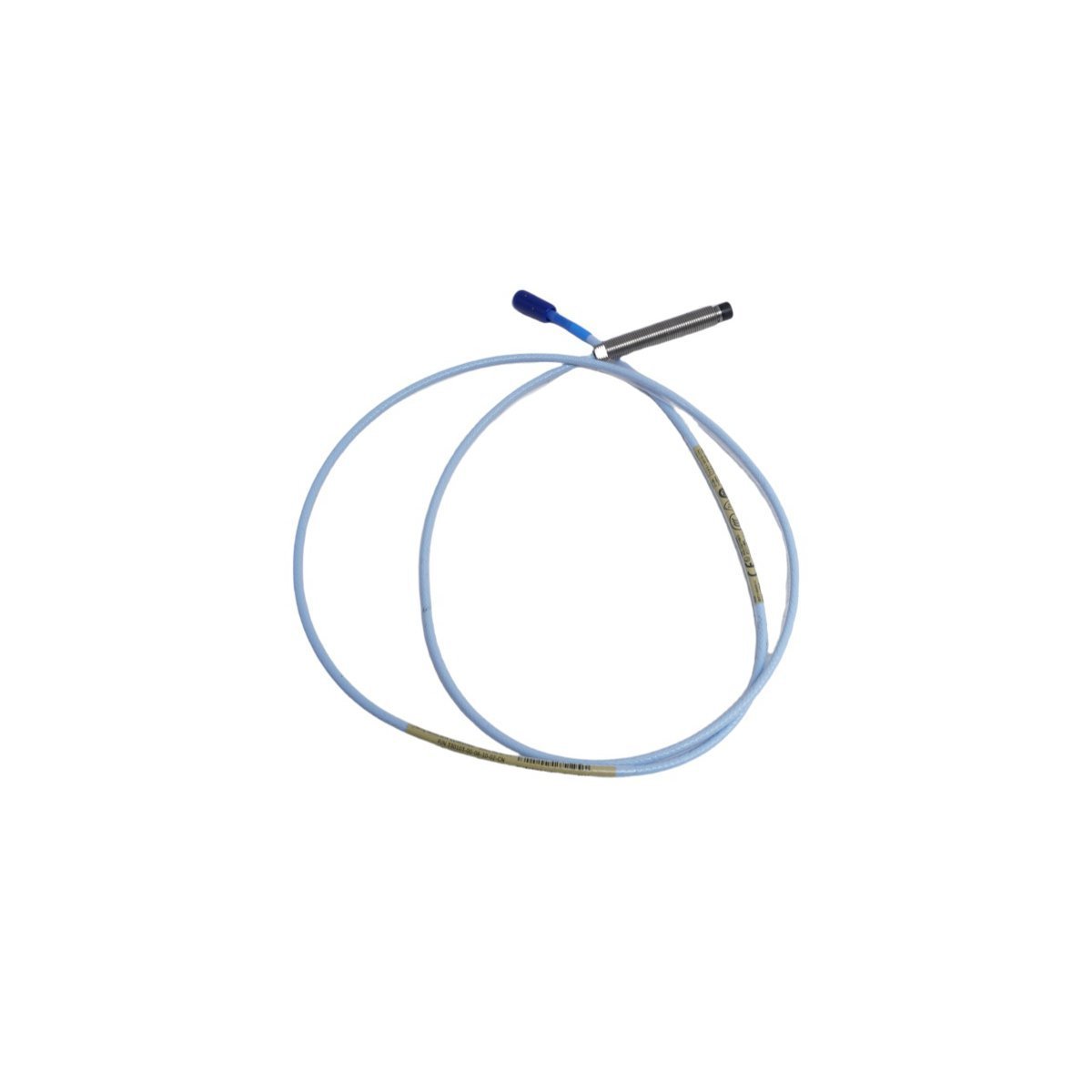

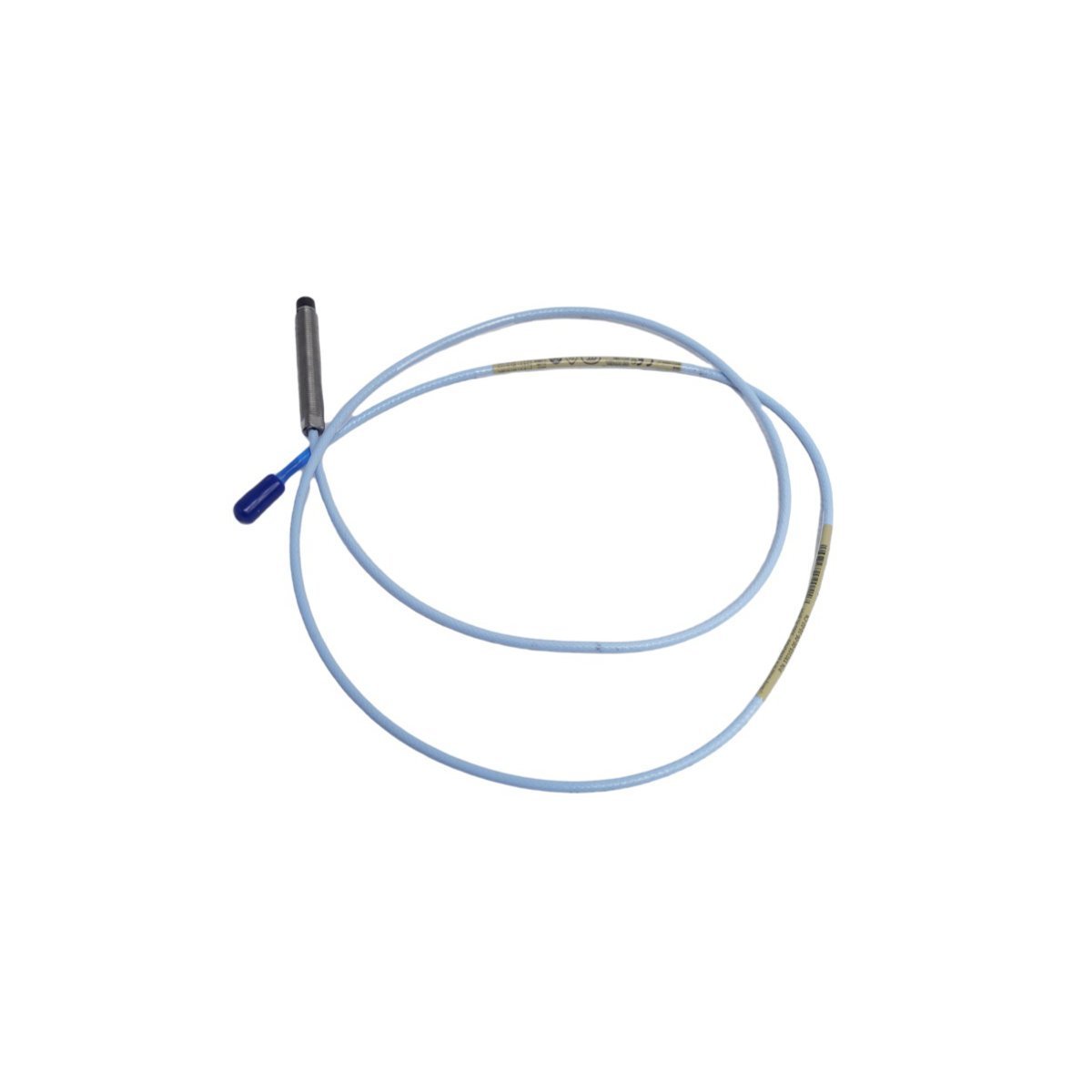

يعتبر Bently Nevada 330103-00-06-10-12-00 المسبار التقاربي الأساسي 330103 المستخدم لتنفيذ قياس الاهتزاز والإزاحة بدون اتصال عبر منصات أنظمة حماية الماكينات 3300 XL. يتتبع الجهاز اختلافات التقارب من خلال توليد تيار الدوامة بالترددات الراديوية، ويحول تشوهات موضع العمود الميكانيكي بالنسبة لطرف المسبار إلى إشارات كهربائية دقيقة لمعالجتها لاحقًا بواسطة بطاقة المراقبة.

مصفوفة خيارات لاحقة النموذج

• 330103: مسبار تقاربي 3300 XL بحجم 8 مم، خيط M10 × 1، غلاف أملس بدون درع

• -00: خيار طول غير مسنن (0 مم)

• -06: خيار طول الغلاف الكلي (60 مم)

• -10: خيار الطول الإجمالي (1.0 متر / 3.3 قدم)

• -12: خيار الموصل والغلاف (موصل ClickLoc محوري مصغر مع واقي موصل وغلاف مقاوم للسوائل)

• -00: خيار موافقة الوكالة (تكوين قياسي، لا توجد موافقات للمناطق الخطرة)

المعلمات الفيزيائية والكهربائية

معايرة مسبار التيار الدوامي والتحقق من جهد الفجوة

يستخدم المحول السلبي ميكانيكا المجال عالي التردد للحفاظ على معايرة مسبار التيار الدوامي الحقيقية عبر نافذة التتبع المحددة البالغة 80 ميلًا. يتطلب النشر الميداني تحققًا صارمًا من خلال التحقق من جهد الفجوة الذي يستهدف قيمة أساسية اسمية تبلغ -10 VDC، مما يثبت توجيه المستشعر الثابت في منتصف منحنى الجهد التشغيلي تمامًا. عند مراقبة وحدات متعددة لديناميكيات الدوار عالية السرعة، يجب أن يتوافق التموضع المادي بدقة مع مسافات الأمان لقمع التداخل. يجب فصل تجميعات المسبار المتوازية بمسافة لا تقل عن 40 مم من المركز إلى المركز لمنع تداخل المجالات الاستقرائية المجاورة وإدخال أخطاء التتبع في قنوات المراقبة.

محتويات العبوة

• 1 × مسبار تقاربي Bently Nevada 330103-00-06-10-12-00

• 1 × مجموعة غلاف مقاوم للسوائل مع واقي موصل ClickLoc

• 2 × صواميل قفل سداسية M10 × 1

• 1 × ورقة التحقق من معايرة المنتج

إرشادات التنفيذ الميكانيكي الميداني

يتطلب التكامل الميكانيكي مطابقة قياسات عمق الغلاف غير المسنن والإجمالي مع أبعاد الغلاف قبل التثبيت.

1. قم بتدوير جسم المسبار في منفذ التثبيت المسنن أو قوس التثبيت. قم بلف الجسم يدويًا لضمان التثبيت السلس عبر خيوط M10 دون الالتصاق.

2. قم بتوصيل مقياس متعدد رقمي بأطراف الحلقة القريبة لمراقبة معلمات الفجوة الكهربائية. قم بتدوير جسم المسبار حتى يسجل الخرج قراءة ثابتة للتحقق من جهد الفجوة تبلغ -10.0 VDC.

3. أحكم ربط صواميل التثبيت المتوفرة باستخدام مفاتيح ربط منخفضة الارتفاع بحد أقصى لعزم الدوران يبلغ 6.0 نيوتن متر (53 بوصة رطل). يمكن أن يؤدي تجاوز هذا الحد الميكانيكي إلى تشقق أو التواء الانتقالات المحورية الداخلية.

4. قم بتوجيه الخط المحوري المدمج الذي يبلغ طوله 1.0 متر عبر قنوات الأنابيب الميكانيكية النظيفة والمخصصة. يجب أن يحافظ المسار بأكمله على العزل عن مسارات التأريض الهيكلي المحلية لمنع أخطاء ضوضاء الحلقة أحادية النقطة.

إطار عمل إرسال اللوجستيات

وقت التسليم: 2-7 أيام عند الانتهاء من الدفع، عبر بنية DHL/FEDEX/UPS للبريد السريع. تتضمن التوزيع النهائي إغلاق المكونات داخل عبوات صناعية مخصصة مضادة للكهرباء الساكنة باستخدام تجاويف رغوية دقيقة داخلية ممتصة للصدمات لحماية ملفات المحاذاة الأساسية وخصائص معايرة القياس أثناء النقل العالمي.

الأسئلة الشائعة حول نظام المحول

س: هل يمكن توصيل كابل المسبار المدمج الذي يبلغ طوله 1.0 متر مباشرة باللوحة الطرفية لحامل الشاشة 3500؟

ج: لا. المسبار هو عنصر مستشعر سلبي يتطلب طولًا كهربائيًا مطابقًا للحفاظ على المعاوقة الصحيحة. يجب توصيله بمستشعر Proximitor 3300 XL عبر كابل تمديد 3300 XL. يجب أن يبلغ الطول الكهربائي المشترك 5.0 أمتار أو 9.0 أمتار تمامًا اعتمادًا على خيار النموذج المحدد للمستشعر التقاربي.

س: هل يؤدي فصل موصل كابل التمديد تحت جهد الحلقة الحي إلى تلف المسبار؟

ج: لا. لا يحتوي المسبار على مكونات أشباه الموصلات ويتعامل مع مستويات طاقة منخفضة. لا يؤدي فصل واجهة ClickLoc أثناء تنشيط حامل المراقبة إلى تعريض مكونات الجهاز للخطر، على الرغم من أنه يجبر قناة المراقبة المطابقة على حالة إنذار "غير موافق" بسبب الحلقة المفتوحة.

س: كيف يمكن استيعاب مواد الهدف الأخرى غير فولاذ AISI 4140 مع هذا المسبار؟

ج: إذا كان العمود المرصود يستخدم سبائك بديلة مثل الفولاذ المقاوم للصدأ أو التنغستن، فإن معايرة مسبار التيار الدوامي المصنع تتغير. يجب على الفنيين تعويض ذلك من خلال تطبيق عوامل قياس المواد المحددة ضمن تكوين برنامج حامل المراقبة أو عن طريق إجراء فحص يدوي لمنحنى معايرة مواد الهدف.
