نظرة عامة على المنتج

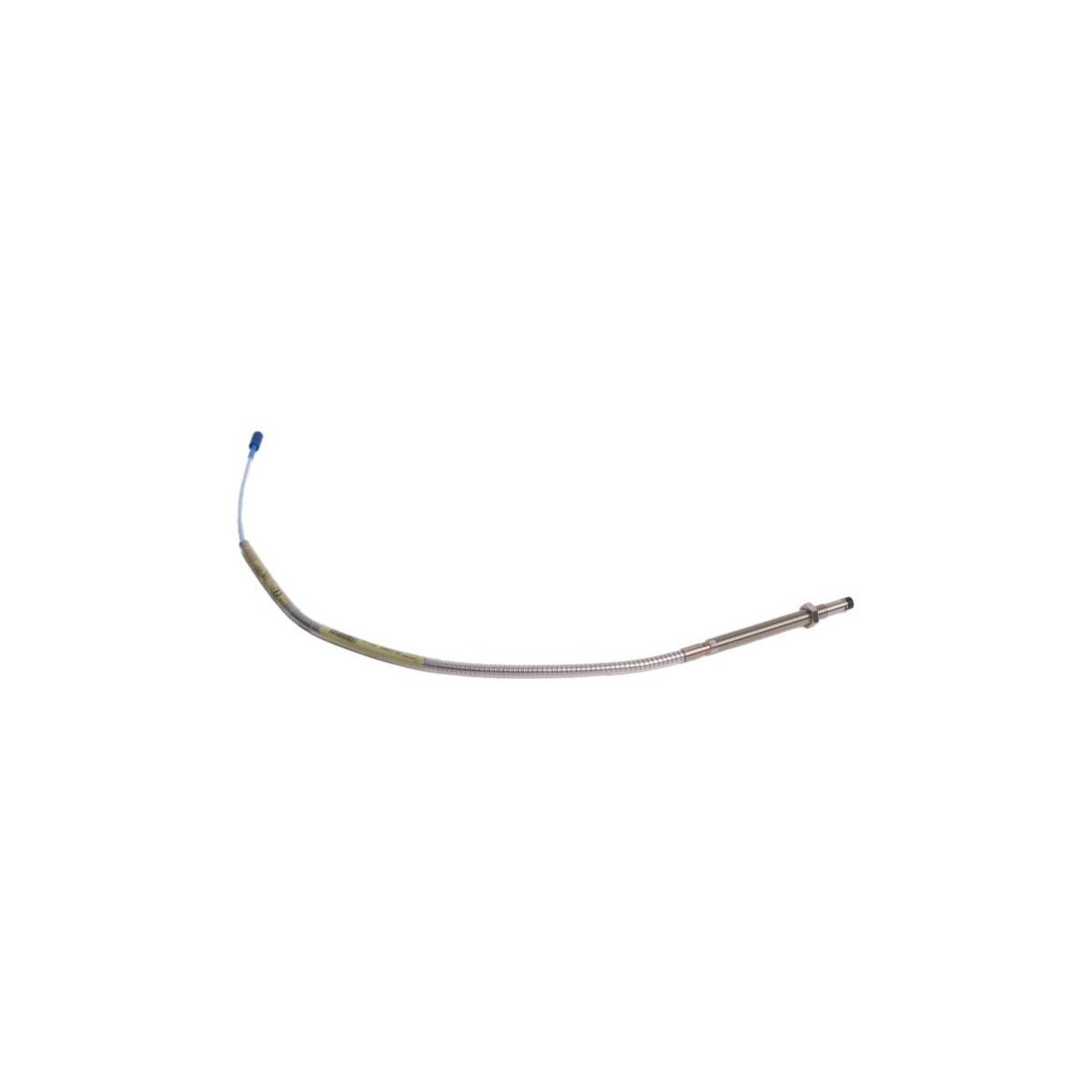

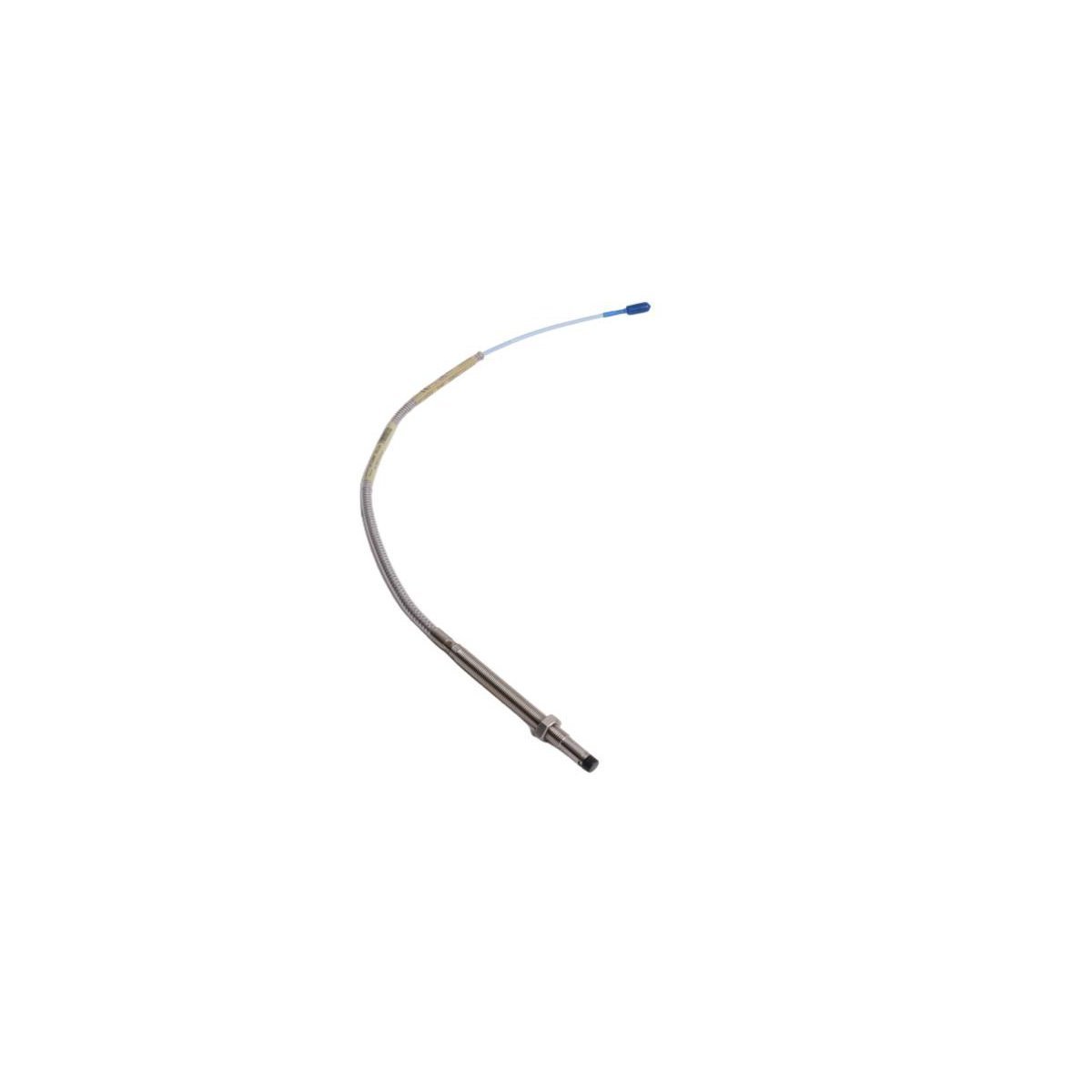

مستشعر التقارب Bently Nevada 330102-05-55-10-02-05 هو مستشعر تيار دوامي عالي الدقة ومُصمم خصيصًا لمنصة المراقبة من سلسلة 3300 XL. يعمل هذا المجس ذو قطر 8 مم كمُحوّل إزاحة غير تلامسي، يلتقط البيانات الأساسية المتعلقة باهتزاز العمود وموضعه المحوري. يعمل عن طريق اكتشاف الفجوة المادية الدقيقة بين طرف المستشعر ومادة الهدف الموصلة، مما يوفر إشارة عالية الدقة ضرورية لمستشعرات Proximitor لإنتاج إخراج تناظري مستقر.

بصفته عنصرًا أساسيًا في أجهزة الإشراف على التوربينات (TSI)، تم تصميم هذا المجس 330102-05-55-10-02-05 لتحقيق استقرار طويل الأمد في الأصول الدوارة عالية السرعة. يتم نشره على نطاق واسع في محطات توليد الطاقة والمنشآت البتروكيماوية لمراقبة الآلات ذات المحامل ذات الأغشية السائلة، مما يتيح الكشف المبكر عن الأعطال من خلال التتبع الدقيق للإزاحة الشعاعية والمحورية.

الخصائص التقنية الأساسية

• مواءمة مع معيار API 670 تم تصميمه خصيصًا لتلبية متطلبات المعهد الأمريكي للبترول (API) 670 للتكوين الميكانيكي، والنطاق الخطي، والاستقرار الحراري في حماية الآلات.

• تطابق المكونات العالمي جزء من بنية "التطابق العالمي" 3300 XL، مما يسمح بتبديل هذا المجس بأي كابل تمديد 3300 XL ومستشعر بنفس طول النظام دون الحاجة إلى معايرة يدوية على مقعد الاختبار.

• اتصال ClickLoc مجهز بموصل ClickLoc محوري مصغر مطلي بالذهب على سلك بطول 1.0 متر، مما يضمن وصلة كهربائية مقاومة للاهتزاز ولا تتطلب أدوات متخصصة للتركيب في الموقع.

• سلامة الإشارة المتقدمة يوفر خرج جهد يتناسب طرديًا مع الفجوة، مع الحفاظ على خطية استثنائية وعامل قياس قياسي يبلغ 7.87 فولت/مم (200 ملي فولت/مل).

• توافق مُحسّن متوافق تمامًا مع مكونات نظام محولات السلسلة 3300 القديمة غير XL بقطر 5 مم و 8 مم، مما يوفر مسار ترقية مرن للبنية التحتية الحالية.

• تصميم قوي يتميز بتصميم قوي مصمم للعمل في ظروف حرارية قاسية تتراوح من -51 درجة مئوية إلى +177 درجة مئوية، مما يضمن المتانة في البيئات الصناعية المتقلبة.

المواصفات التقنية

• الشركة المصنعة بينتلي نيفادا (بيكر هيوز)

• رقم الموديل 330102-05-55-10-02-05

• سلسلة المنتجات 3300 XL 8 مم

• قطر طرف المجس 8 مم

• طول كابل التوصيل 1.0 متر (3.3 قدم)

• النطاق الخطي 2.0 مم (80 ميل)

• استجابة التردد من 0 هرتز (تيار مستمر) إلى 10 كيلو هرتز

• درجة حرارة التشغيل من -51 درجة مئوية إلى +177 درجة مئوية

• الوزن الصافي 0.06 كجم

• رمز النظام المنسق (HS Code) 8537101190

• المنشأ الولايات المتحدة الأمريكية

مجالات التطبيق الصناعي

• حماية التوربينات مراقبة في الوقت الفعلي لاستقرار العمود القطري والدفع المحوري في التوربينات الغازية والبخارية.

• سلامة الضواغط استشعار عالي الموثوقية لتمدد الدوار وموضعه في الضواغط الطاردة المركزية والمحورية.

• مرجع الطور يعمل كمستشعر Keyphasor لتوفير إشارات التوقيت لتحليل الاهتزازات وقياسات السرعة الدورانية.

• الصيانة التنبؤية توفير مدخلات تناظرية مستمرة لحوامل Bently Nevada من السلسلة 3500 وبرنامج مراقبة الحالة System 1.
