نظرة عامة عن المنتج

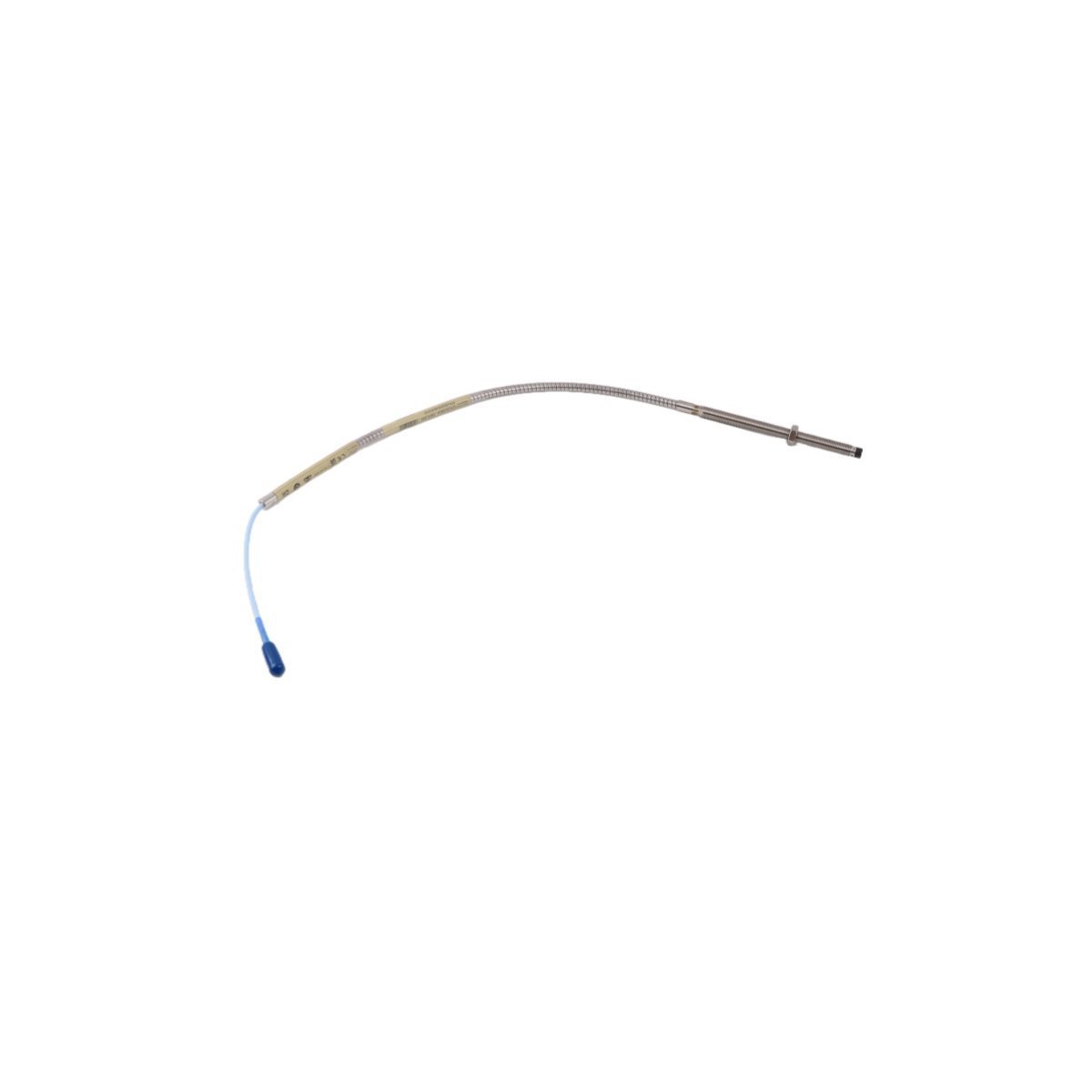

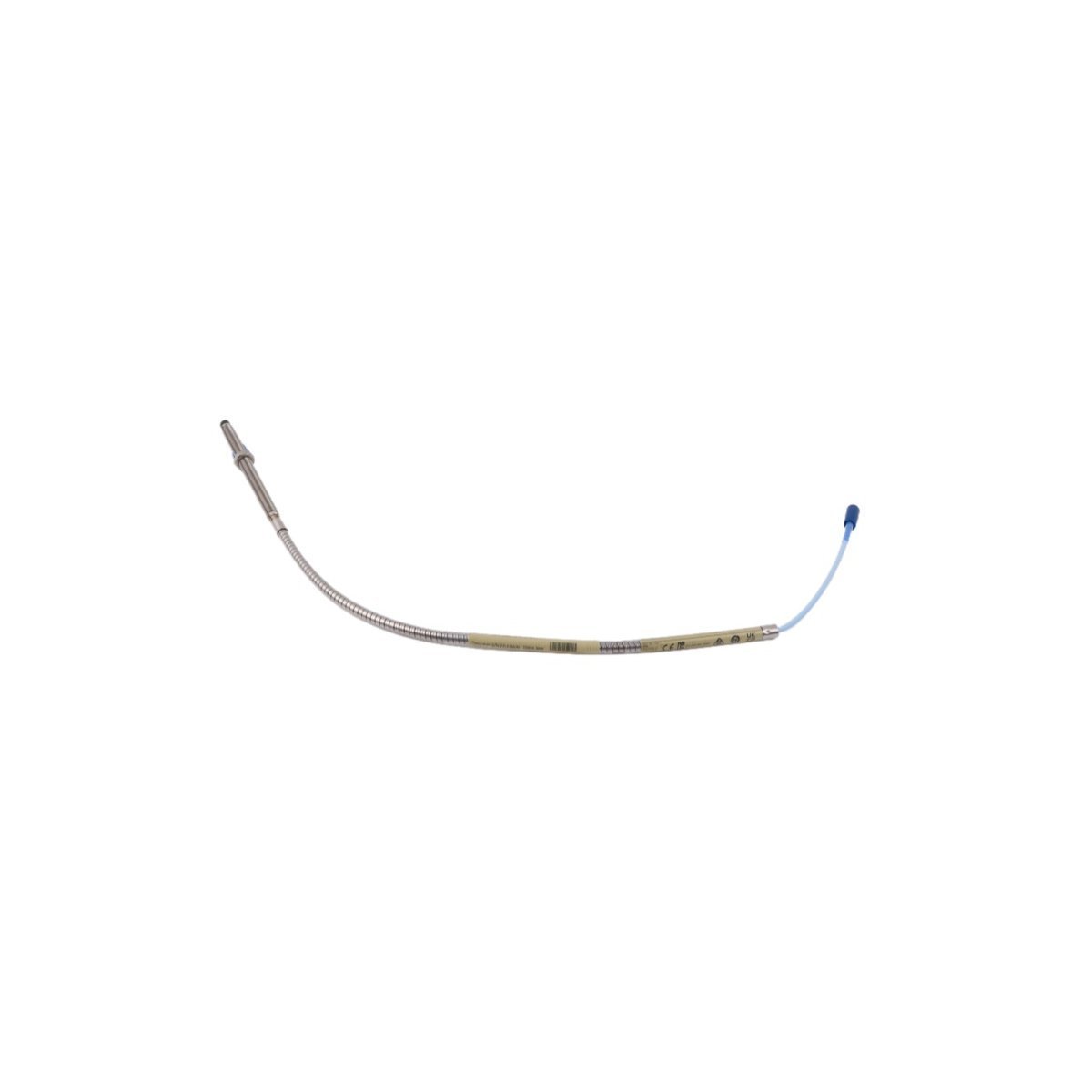

مجس محول التقارب Bently Nevada 330102-00-43-05-02-05 هو مجس عالي الدقة بقياس 8 مم مصمم لسلسلة 3300 XL. يقدم هذا المستشعر ذو التيار الدوامي قياسًا غير ملامس لإزاحة العمود، ويحول المسافة الفيزيائية بين رأس المجس والسطح الموصل المستهدف إلى إشارة جهد خطي. إنه مكون أساسي في أنظمة أجهزة الإشراف على التوربينات (TSI)، والتي تعتبر ضرورية لحماية الأصول الدوارة ذات القيمة العالية.

صمم هذا المجس للخدمة الصناعية المستمرة، ويبرع في مراقبة الاهتزازات الشعاعية والموضع المحوري في الآلات ذات المحامل ذات الطبقة السائلة. كما أن مخرجاته عالية الدقة تجعله معيارًا صناعيًا لتوفير إشارات مرجعية لـ Keyphasor وقياسات السرعة الدورانية. من خلال تقديم بيانات دقيقة حول الموضع الثابت وحركة العمود الديناميكية، فإنه يمكن المشغلين من اكتشاف الحالات الشاذة الميكانيكية قبل أن تؤدي إلى فشل كارثي في المعدات.

الخصائص التقنية الأساسية

• توافق مع معيار API 670: مصمم خصيصًا لتلبية متطلبات المعهد الأمريكي للبترول (API) 670 للتكوين الميكانيكي، والنطاق الخطي، والدقة، والاستقرار الحراري في حماية الآلات.

• سلامة هيكلية معززة: يستخدم عملية التشكيل المسجلة ببراءة اختراع TipLoc لإنشاء رابط غير قابل للفصل بين طرف المجس والجسم، مما يضمن المتانة تحت الضغط الشديد والاهتزاز.

• نظام تثبيت الكابل: يتميز بتصميم CableLoc، مما يوفر قوة سحب عالية تبلغ 330 نيوتن (75 رطلاً) لمنع انفصال الكابل العرضي أثناء التركيب أو التشغيل.

• قابلية التبادل العالمية: قابل للتشغيل البيني بالكامل ضمن نظام 3300 XL البيئي؛ يمكن تبديل المجسات وكابلات التمديد ومستشعرات Proximitor دون الحاجة إلى معايرة يدوية على مقاعد الاختبار.

• التوافق مع الإصدارات السابقة: صمم هذا المجس ليناسب التنوع، وهو متوافق مع أنظمة محولات 3300 من سلسلة 5 مم و 8 مم غير XL القديمة، مما يسهل تحديثات المنشآت بتكلفة فعالة.

• دقة خطية: يحافظ على عامل مقياس قياسي قدره 7.87 فولت/مم (200 ملي فولت/ميل) عند دمجه في نظام مهيأ بشكل صحيح بطول 5 أمتار أو 9 أمتار.

المواصفات الفنية

• الشركة المصنعة: بنتلي نيفادا (بيكر هيوز)

• رقم الموديل: 330102-00-43-05-02-05

• سلسلة المنتج: 3300 XL 8 مم

• نوع المحول: مستشعر التقارب بالتيار الدوامي

• المدى الخطي: 2.0 مم (80 ميل)

• استجابة التردد: 0 هرتز (تيار مستمر) إلى 10 كيلو هرتز

• جهد الإثارة: -24 فولت تيار مستمر

• درجة حرارة التخزين: -51 درجة مئوية إلى +177 درجة مئوية

• وزن المجس: 0.06 كجم

• الأبعاد القياسية: 1.8 × 1.6 × 123 سم

• المنشأ: الولايات المتحدة الأمريكية

مجالات التطبيق الصناعية

• مراقبة التوربينات: التتبع المستمر لتمدد الدوار والاهتزازات الشعاعية في التوربينات البخارية والغازية.

• سلامة الضواغط: استشعار موثوق به لموضع الدفع المحوري في ضواغط الطرد المركزي عالية الضغط.

• توليد الطاقة: إشارات مرجعية دقيقة للمرحلة للمولدات ووحدات الحماية من السرعة الزائدة.

• مراقبة الحالة: توفير بيانات مستقرة لمنصات برامج Bently Nevada System 1 لمراقبة الحالة.
