نظرة عامة عن المنتج

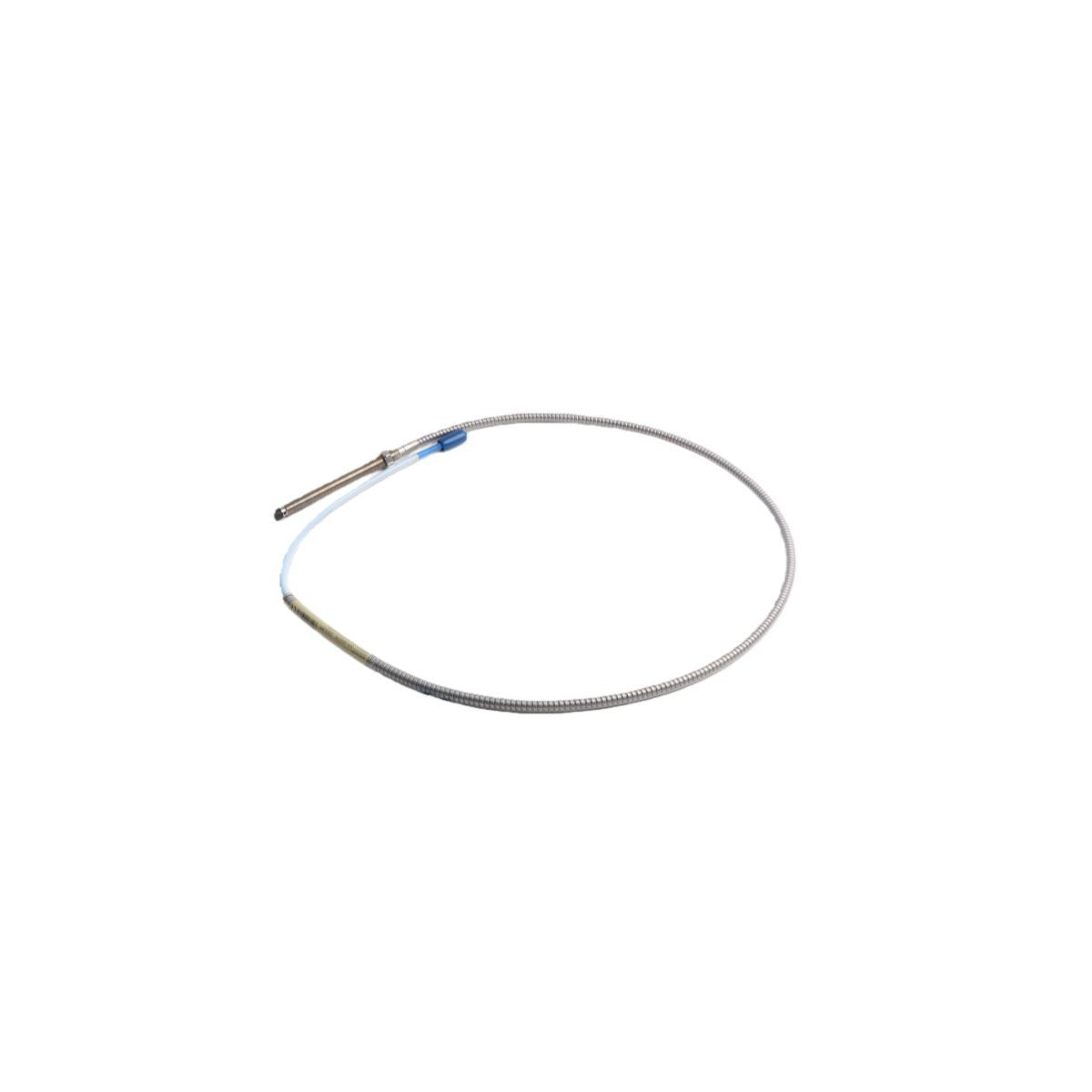

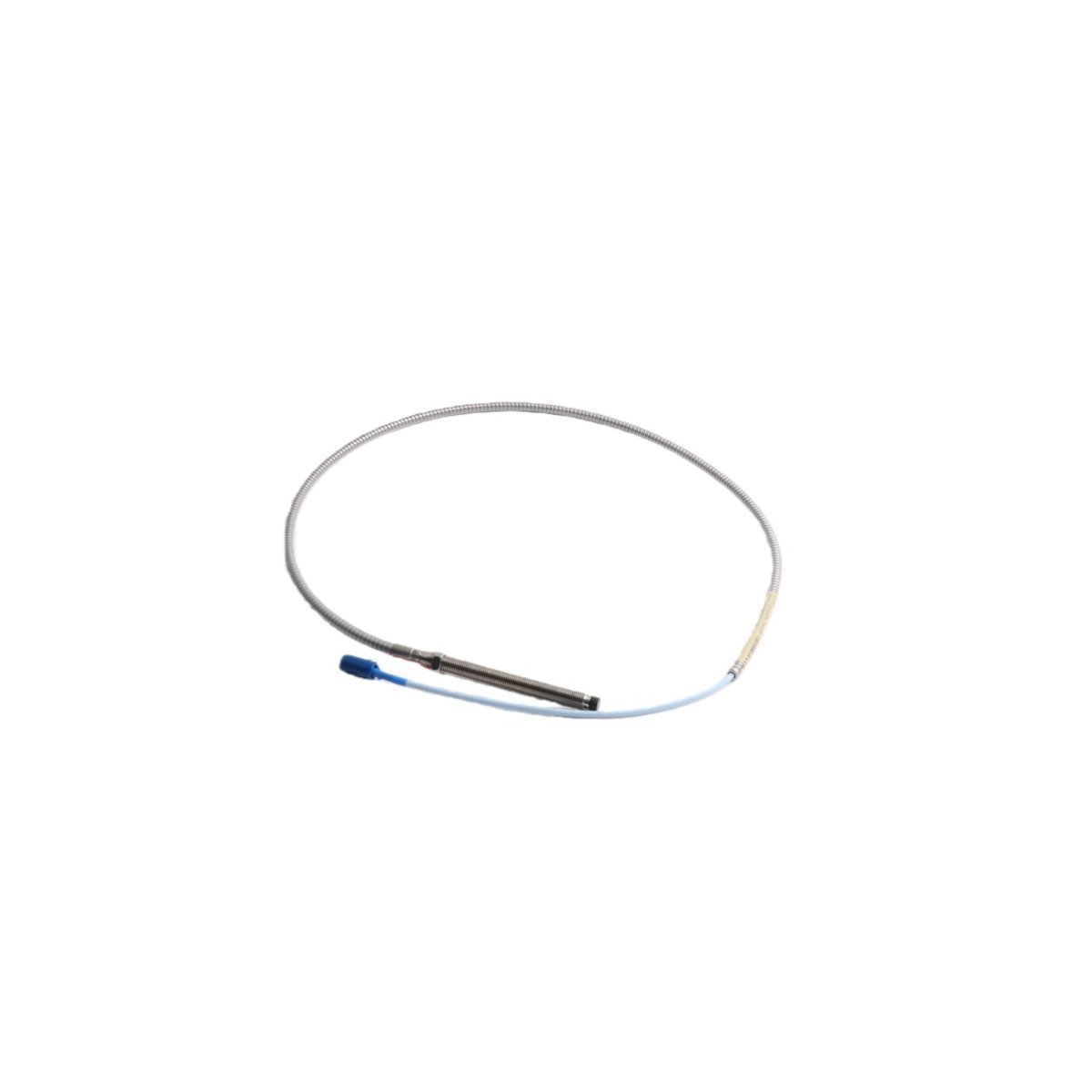

مجس التقارب Bently Nevada 330102-00-40-05-01-05 هو مجس عالي الدقة بقياس 8 مم مصمم لمنصة المراقبة من سلسلة 3300 XL. يعمل هذا المستشعر ذو التيار الدوامي كجهاز استشعار إزاحة لا تلامسي، حيث يلتقط بيانات حاسمة تتعلق باهتزاز العمود والموضع المحوري. يعمل عن طريق الكشف عن الفجوة المادية بين طرف المستشعر والمادة الموصلة المستهدفة، موفراً الإشارة الأولية اللازمة لمستشعرات Proximitor لتوليد جهد ثابت أو تيار خارج.

بصفته مكوناً حيوياً لأجهزة الإشراف على التوربينات (TSI)، تم تصميم هذا المجس لتحقيق موثوقية طويلة الأمد في الأصول الدوارة عالية السرعة. يستخدم على نطاق واسع في قطاعي توليد الطاقة والنفط والغاز لمراقبة آلات المحامل ذات الغشاء السائل، مما يسهل الكشف المبكر عن الأعطال ويدعم برامج الصيانة القائمة على الحالة.

الخصائص التقنية والأداء

• تقنية الاستشعار بالتيار الدوامي: توفر قياساً دقيقاً وغير تلامسي لديناميكيات العمود، بما في ذلك الاهتزاز الشعاعي والإزاحة الساكنة.

• موصل ClickLoc مصغر: يتميز بموصل ClickLoc محوري مطلي بالذهب على كابل بطول 0.5 متر، مما يضمن توصيلاً كهربائياً آمناً ومقاوماً للاهتزاز لا يتطلب أدوات متخصصة للتركيب.

• الامتثال لمعيار API 670: يلتزم بالكامل بمعايير الصناعة للتكوين الميكانيكي، والنطاق الخطي، والاستقرار الحراري، مما يضمن بيانات عالية الدقة لأنظمة حماية الآلات.

• هيكل ميكانيكي قوي: مصنوع بجسم ملولب 3/8-24 UNF لتعديل الفجوة بدقة والتركيب الآمن داخل أغلفة الماكينة.

• شهادات عالمية للمناطق الخطرة: يحمل هذا المجس موافقات CSA و ATEX و IECEx، مما يشهد على نشره الآمن في الأجواء التي يحتمل أن تكون متفجرة والبيئات الصناعية المتقلبة.

• الحماية البيئية: يتضمن واقياً للموصل مزوداً من المصنع لمنع تسرب الزيت والتلف الميكانيكي إلى التوصيل المحوري، مما يعزز من عمر النظام الافتراضي.

المواصفات الفنية

• الشركة المصنعة: Bently Nevada (Baker Hughes)

• رقم الموديل: 330102-00-40-05-01-05

• سلسلة المنتج: 3300 XL 8 mm

• قطر الطرف: 8 مم

• خيط التركيب: 3/8-24 UNF

• طول كابل المجس: 0.5 متر (1.6 قدم)

• النطاق الخطي القياسي: 2.0 مم (80 ميل)

• نطاق درجة حرارة التشغيل: -51 درجة مئوية إلى +177 درجة مئوية

• درجة حرارة التخزين: -51 درجة مئوية إلى +177 درجة مئوية

• الوزن الصافي: 0.06 كجم

• رمز النظام المنسق: 8537101190

• بلد المنشأ: الولايات المتحدة الأمريكية

مجالات التطبيق الصناعي

• توليد الطاقة: مراقبة استقرار العمود الشعاعي وتمدد الدوار في التوربينات الغازية والبخارية.

• تكرير النفط والغاز: حماية عالية الموثوقية للضواغط الطاردة المركزية والمضخات عالية الضغط.

• البتروكيماويات: استشعار الاهتزاز الضروري للمنافخ، والمراوح، والموسعات التوربينية.

• تشخيص صحة الآلة: توفير بيانات عالية الدقة لرفوف سلسلة Bently Nevada 3500 وبرنامج مراقبة الحالة System 1.
