نظرة عامة على المنتج

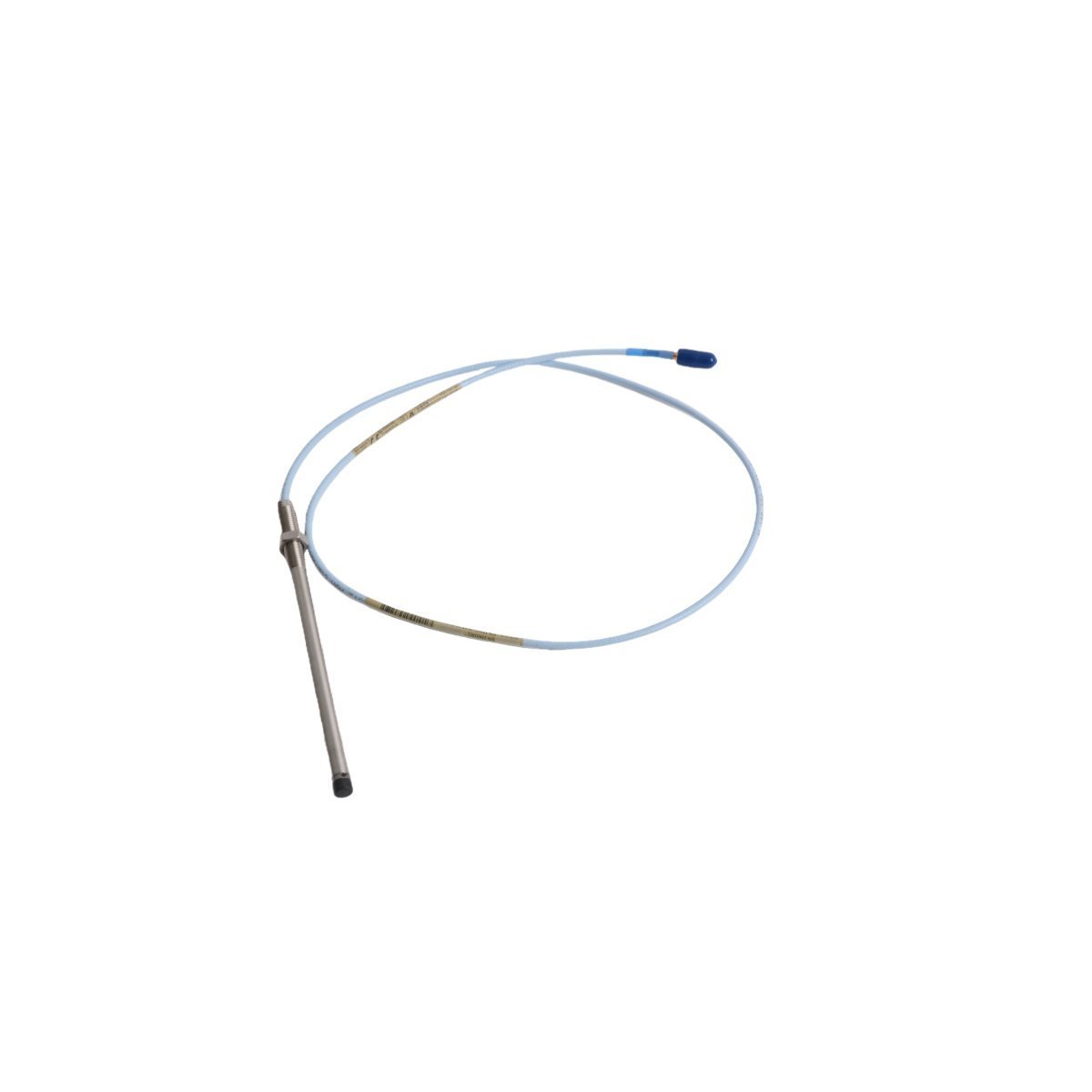

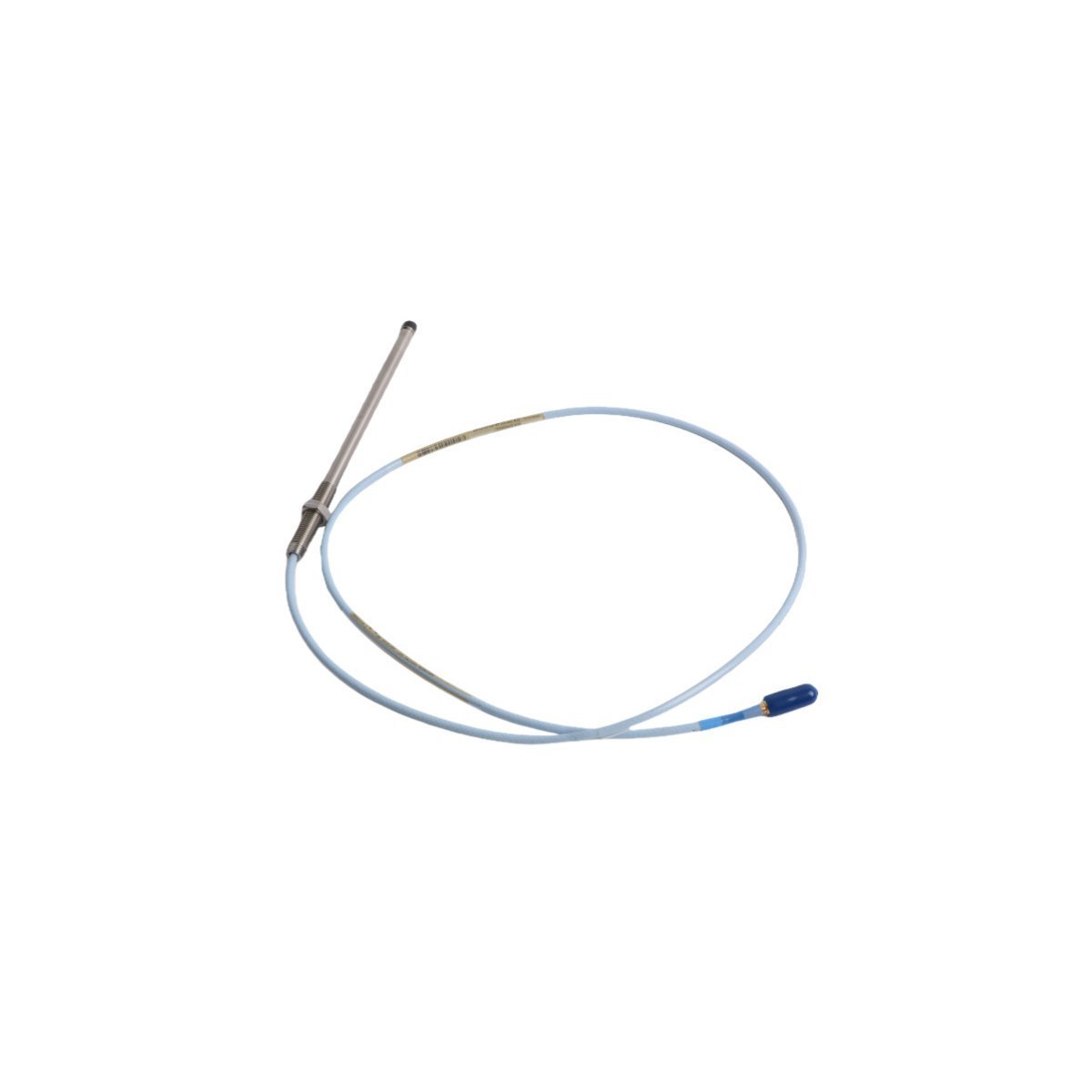

مستشعر التقارب Bently Nevada 330101-48-71-20-02-05 هو مستشعر تقارب متخصص بحجم 8 مم مصمم لسلسلة محولات 3300 XL. يعتبر مسبار التيار الدوامي هذا مكونًا أساسيًا لمراقبة الإزاحة بدون تلامس، وقد صُمم خصيصًا لالتقاط بيانات عالية الدقة حول اهتزاز العمود والموضع المحوري في الآلات الدوارة. من خلال مراقبة الفجوة الكهرومغناطيسية بين طرف المسبار والمادة المستهدفة، يوفر الإشارات التناظرية الأساسية المطلوبة لأجهزة الإشراف على التوربينات (TSI).

تم تحسين تكوين هذا المسبار المحدد لتحقيق أداء مستقر في البيئات الصناعية القياسية، مما يضمن أقصى حماية للآلات وسلامة التشغيل. وهو أداة أساسية لاستراتيجيات الصيانة التنبؤية، مما يسمح للمشغلين باكتشاف العلامات المبكرة لتآكل المحامل أو عدم الاستقرار الميكانيكي في التوربينات، الضواغط، والمضخات عالية السرعة.

الخصائص التقنية الرئيسية

• معايير المعايرة الدقيقة: تم تحسين الأداء للاستخدام مع هدف فولاذي AISI 4140. للحفاظ على عامل القياس الخطي والمعدل، يوصى بحد أدنى لقطر الهدف يبلغ 31 ملم.

• استجابة إشارة مستقرة: يُظهر النظام حساسية استثنائية لإمداد الطاقة، مع تغير في الإخراج أقل من 2 مللي فولت لكل فولت من تباين الإدخال، مما يضمن سلامة الإشارة على الرغم من التقلبات الكهربائية الطفيفة.

• توافق كهربائي واسع: مصمم للتفاعل مع مستشعر 3300 XL Proximitor، الذي يدعم نطاق جهد إمداد واسع من -17.5 فولت تيار مستمر إلى -26 فولت تيار مستمر (بدون حاجز) أو -23 فولت تيار مستمر إلى -26 فولت تيار مستمر (مع حواجز).

• قابلية تبادل عالية للنظام: يتميز بتصميم "التطابق العالمي" 3300 XL، مما يسمح باستخدام المسبار مع كابلات التمديد وأجهزة الاستشعار القياسية دون الحاجة إلى إعادة معايرة يدوية.

• مواصفات بيئية قوية: مصنّف للتشغيل على ارتفاعات تصل إلى 2000 متر ويحافظ على دقة عالية ضمن نطاقات درجات الحرارة المحيطة المعيارية.

• طول نظام معياري: هذا المسبار الرصاصي بطول 2.0 متر مُكوَّن للعمل ضمن أطوال نظام إجمالية تبلغ 5 أمتار أو 9 أمتار، مما يوفر مرونة لأعماق غلاف الماكينات المختلفة.

المواصفات الفنية

• الشركة المصنعة: بنتلي نيفادا (باكر هيوز)

• رقم الموديل: 330101-48-71-20-02-05

• قطر المسبار: 8 ملم

• خيط التثبيت: 3/8-24 UNF

• طول السلك: 2.0 متر (6.6 قدم)

• النطاق الخطي: 2.0 ملم (80 ميل)

• عامل القياس القياسي: 7.87 فولت/ملم (200 ملي فولت/ميل)

• استجابة التردد: 0 هرتز (تيار مستمر) إلى 10 كيلو هرتز

• نطاق درجة حرارة التشغيل: -51 درجة مئوية إلى +177 درجة مئوية (طرف المسبار)

• متطلبات مصدر الطاقة: -24 فولت تيار مستمر اسمي

• الأصل: الولايات المتحدة الأمريكية

التطبيقات الصناعية

• مراقبة المحامل ذات الغشاء السائل: تتبع مستمر لاهتزاز العمود الشعاعي وموضع الدفع.

• حماية الآلات التوربينية: ضروري للتشغيل الآمن للتوربينات البخارية والضواغط الطاردة المركزية.

• مرجع الطور (Keyphasor): توفير نبضات توقيت دقيقة لسرعة الدوران وتحليل طور الاهتزاز.

• إدارة صحة الأصول: توفير بيانات تناظرية في الوقت الفعلي لأنظمة المراقبة Bently Nevada 3500 وبرنامج System 1.
