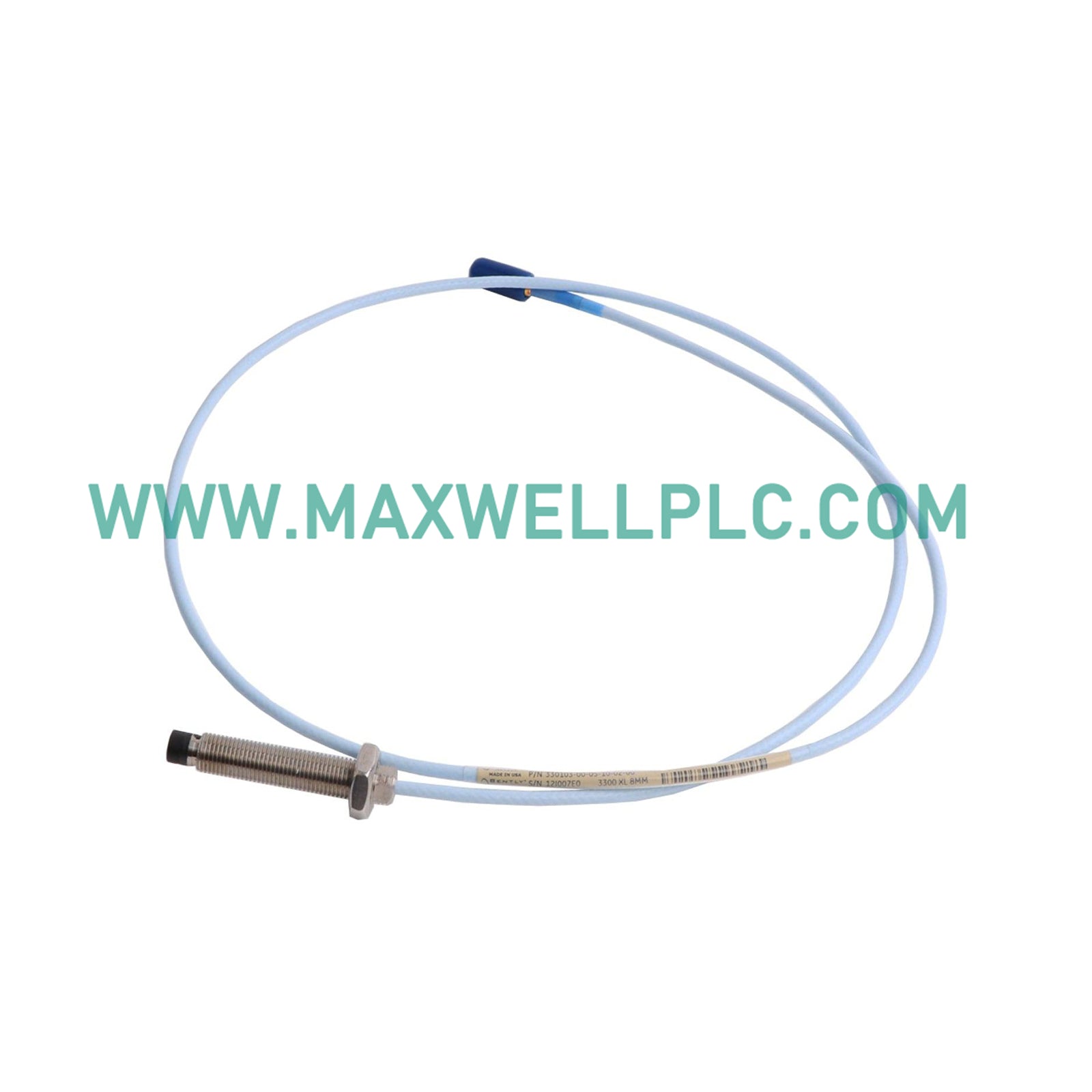

تم تكوين Bently Nevada 330101-32-57-05-01-05 (مسبار التقارب 330101) لمراقبة الإزاحة والاهتزاز في منصات النظام 3300، ويوفر تحويلاً مباشراً للإشارة المادية لتحليل الآلات الدوارة. يستخدم المحول الحث الدوامي لتحويل قرب السطح المستهدف إلى إشارات جهد خطية.

توضيح اللاحقة ومصفوفة التكوين

• رقم الجزء: 330101-32-57-05-01-05

• نوع المسبار: 3300 XL 8 مم

• نوع الخيط: 32 (3/8-24 خيط UNF، مع درع)

• طول الغلاف: 57 (5.7 بوصة)

• الطول الكلي: 05 (0.5 م)

• الموصل: 01 (موصل ClickLoc محوري مصغر)

• اعتماد الوكالة: 05 (CSA، ATEX، IECEx)

المواصفات الفنية

المراقبة الميكانيكية وديناميكيات المحول

يستخدم نظام المحول 330101 معايرة مسبار التيار الدوامي (eddy-current) المضبوطة لأهداف فولاذ AISI 4140. لضمان إخراج صحيح، يجب على الفنيين إجراء التحقق من جهد الفجوة، مع استهداف -10 VDC في مركز النطاق الخطي. يتطلب القياس الدقيق لديناميكيات الدوار قمعاً صارماً للتداخل عن طريق الحفاظ على خلوص جانبي أدنى يبلغ 1.5 بوصة (38 مم) من طرف المسبار. يجب أن تضمن التركيبات حماية متسقة لتقليل الضوضاء أثناء نقل الإشارة من المحول إلى مستشعر Proximitor.

معلومات الطلب

• 1 330101 3300 XL 8 مم مسبار تقارب

• 1 صامولة تثبيت ملولبة

إرشادات التركيب الميداني

• التركيب: قم بتثبيت المسبار في غلاف الماكينة لتحقيق الفجوة الميكانيكية المطلوبة.

• تباعد التقارب: حافظ على مسافة 1.5 بوصة (38 مم) بين أطراف المسبار للقياسات الشعاعية.

• المادة المستهدفة: تأكد من أن السطح المستهدف هو فولاذ AISI 4140 لضمان الخطية المعايرة في المصنع.

• إدارة الدرع: عند استخدام النسخة المدرعة، تأكد من إنهاء الدرع بشكل صحيح لمنع مشاكل التأريض أو التعب الميكانيكي عند نقطة توصيل الموصل.

الأسئلة المتكررة

• هل يمكن استخدام هذا المسبار في بيئات درجات الحرارة العالية؟

  تم تصنيف المسبار للتشغيل حتى 177 درجة مئوية، بشرط أن تظل درجة الحرارة ضمن المواصفات الخاصة بمواد التغليف والكابلات الداخلية.

• هل الدرع مطلوب لجميع التركيبات؟

  يوصى باستخدام الدرع في البيئات التي تشكل فيها الصدمات الميكانيكية أو الحطام الكثيف خطراً على سلامة الكابل المحوري.

• هل يدعم هذا المسبار الاستبدال المباشر للمسابير القديمة من سلسلة 3300؟

  تم تصميم سلسلة 3300 XL لتكون متوافقة مع مستشعرات Proximitor 3300 XL؛ تحقق من التوافق مع أجهزة Proximitor الموجودة قبل النشر.

• ما هو الغرض من طول الكابل البالغ 0.5 متر؟

  تُستخدم أطوال الكابلات القصيرة عادةً في التركيبات عالية الكثافة حيث تكون المساحة الزائدة للكابلات محدودة.

• هل يمكنني معايرة المسبار في الموقع؟

  النظام معاير مسبقاً. لا يُنصح بالمعايرة الميدانية لأنها قد تنحرف عن إعدادات الحساسية التي تم التحقق منها في المصنع.

• كيف أحدد عطل تأريض الإشارة؟

  غالباً ما يظهر عطل التأريض على شكل ضوضاء كهربائية مفرطة أو قراءة جهد فجوة غير منتظمة تنحرف عن الهدف -10 VDC.

• هل الموصل مقاوم للماء؟

  موصل ClickLoc محمي ضد دخول الغبار والرطوبة العرضية ولكنه غير مصنف للغمر الدائم في السوائل.

• ماذا يحدث إذا لامس طرف المسبار العمود؟

  سيؤدي التلامس إلى تلف المستشعر أو بيانات خاطئة؛ تأكد من أن الفجوة الميكانيكية أكبر دائماً من الحد الأدنى للخلوص المادي المطلوب.
