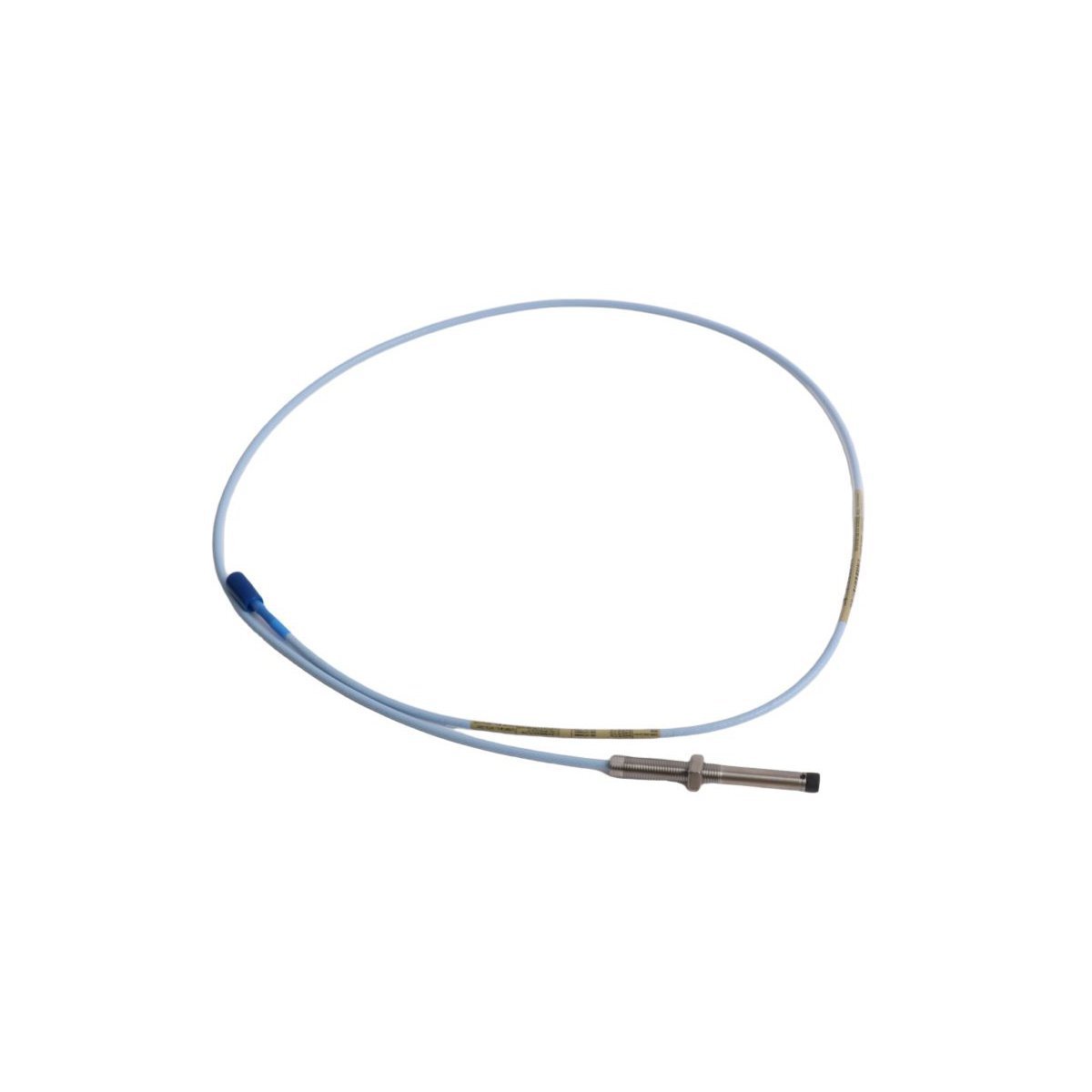

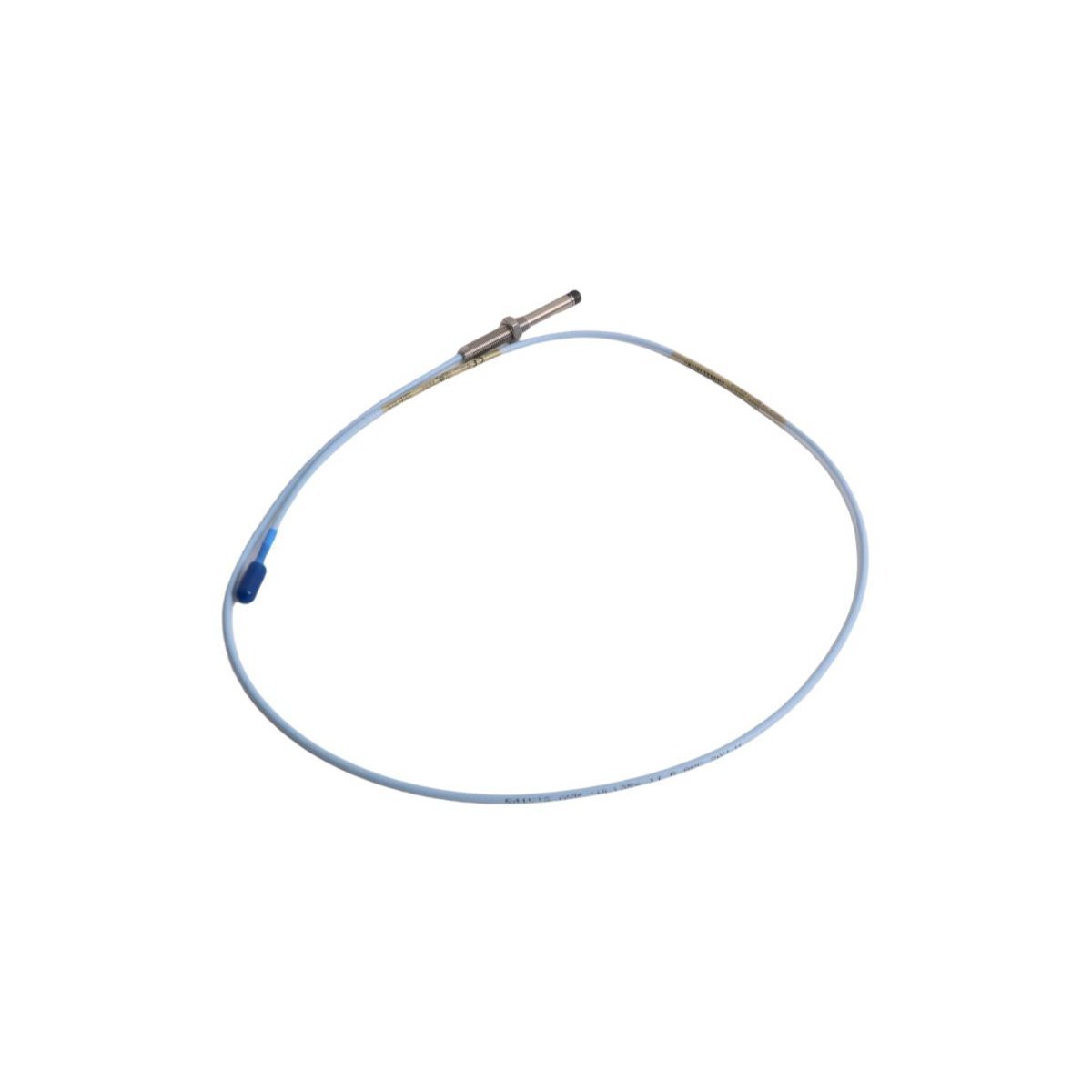

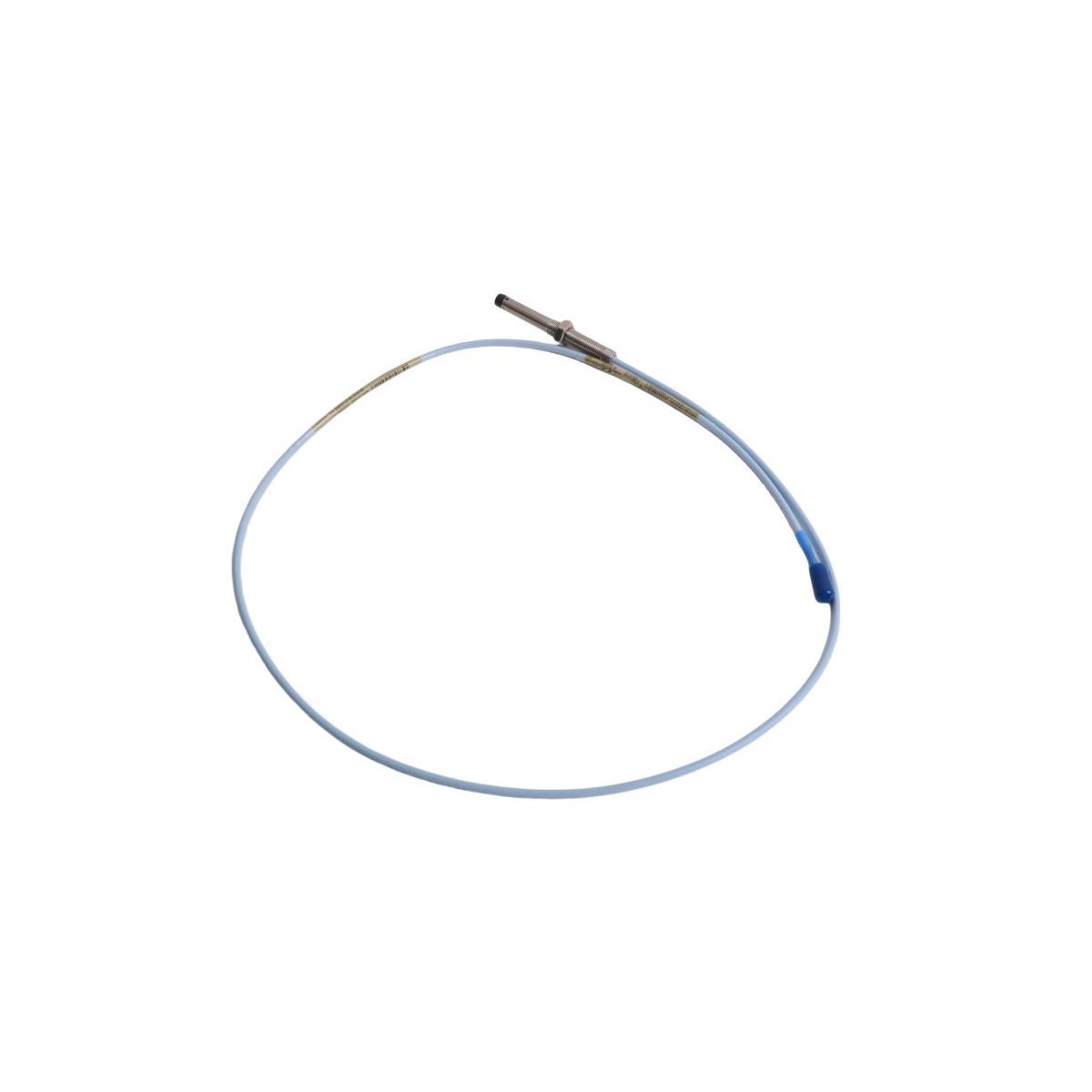

تم تكوين Bently Nevada 330101-12-30-10-02-05 (مجس التقارب 330101) لإجراء قياسات إزاحة التيار الدوامي بدون تلامس في أنظمة حماية الآلات 3500، ويوفر تنفيذًا ماديًا/كهربائيًا مباشرًا. يحول هذا الجهاز الفجوة الهيكلية بين طرف المجس وعمود الهدف الدوار إلى إشارة جهد تناظري متناسبة. يعمل جنبًا إلى جنب مع مستشعر التقارب الخارجي لتقييم مستمر للاهتزاز الشعاعي والموضع المحوري ومعلمات السرعة على عناصر الآلات الدوارة.

رموز خيارات لاحقة الطراز

• 330101: مجس تقارب 3300 XL 8 مم (خيط قياسي 3/8-24 UNF)
• -12: خيار الطول غير الملولب (1.2 بوصة من غلاف المجس غير الملولب)
• -30: خيار الطول الكلي للعلبة (3.0 بوصات الطول الكلي للعلبة الملولبة)
• -10: خيار الطول الكلي (1.0 متر طول كابل متحد المحور مدمج)
• -02: خيار الموصل (موصل Click-Loc متحد المحور مصغر مع سد حاجز السائل)
• -05: خيار موافقة الوكالة (شهادات متعددة للسلامة الجوهرية وعدم إحداث شرر دولية)

بيانات أداء الأجهزة

قمع التداخل والتحقق من جهد الفجوة

تستخدم أجهزة 3300 XL 8 مم تنسيق قياس مجس التيار الدوامي خاص يعتمد على التحقق الدقيق من جهد الفجوة (أهداف -10 VDC) أثناء التحديد الميكانيكي. يضمن ضبط التحيز عند هذا الجهد المركزي منحنيات استجابة تردد خطية عبر طيف المستشعر. للحفاظ على سلامة الإشارة الخام في تجميعات المجسات المتعددة الضيقة، يتطلب قمع التداخل إدارة مكانية دقيقة للمجالات الكهرومغناطيسية المنبعثة من أطراف المجسات المتجاورة. يمنع هذا الضبط المكاني أخطاء الاقتران الحثي، مما يتيح تتبعًا نظيفًا لديناميكيات الدوار المعقدة ومسارات المدارات عالية التردد بدون تشويه الطور.

مكونات المجموعة وجرد التعبئة والتغليف

• قلب المحول: مجس تقارب Bently Nevada 330101-12-30-10-02-05 غير مصفح واحد (1).
• صواميل القفل: صامولتا قفل سداسيتان 3/8-24 UNF (2) لضبط العمق الميكانيكي.
• واقي الموصل: غطاء واقي موصل من السيليكون واحد (1) للحماية من تسرب الزيت.
• شهادة التحقق: شهادة معايرة من الشركة المصنعة واحدة (1) تؤكد معلمات المطابقة.

التركيب الفيزيائي وقيود الكابلات

• تأكد من وجود خمس (5) خيوط كاملة على الأقل من الاشتباك الميكانيكي داخل كتيفة التركيب قبل تطبيق عزم الربط.
• تحقق من فجوات الخلوص الهيكلي باستخدام مقياس ملمس فيزيائي أو فولتميتر أثناء التركيب لضمان عدم اصطدام العمود الدوار بطرف المجس.
• قم بتركيب قنوات كهربائية مرنة على طول نقاط الإطار الثابت لعزل الخط المحوري المدمج عن إجهاد الاهتزاز الهيكلي.
• حافظ على وجوه طرف Click-Loc المحورية جافة وخالية من الشحوم أو الغبار قبل إغلاق طوق القفل.
• وصل طبقة الدرع المحورية الخارجية بالأرض فقط عند لوحة حاجز حاوية Proximitor لتجنب تداخل تيار حلقة الأرض.

بروتوكولات الشحن والحماية

• نافذة الإرسال: يتم التعامل معها وشحنها في غضون 2-7 أيام عند الانتهاء من بروتوكولات الدفع.
• خدمات الناقل: يتم نقلها عالميًا عبر مزودي الخدمات السريعة بما في ذلك DHL أو FEDEX أو UPS.
• سلامة التعبئة والتغليف: توضع في عبوات صناعية مضادة للكهرباء الساكنة تتميز بحشوات امتصاص الصدمات لحماية الملفات الدقيقة الداخلية أثناء النقل.

حل الاستعلام الفني

• ماذا يحدث لقراءة الشاشة إذا حدث قطع في كابل مجس 330101؟

  تسجل وحدة Proximitor الخارجية قراءة جهد خارج النطاق، مما يجبر وحدة رف 3500 على تغيير حالتها إلى "غير موافق" وتعطيل مرحلات التبديل المرتبطة.

• هل يمكن توصيل هذا المجس بطول 1.0 متر مباشرة برف 3500/42M بدون كابل تمديد؟

  لا، تم ضبط المجس للعمل كجزء من حلقة دائرة إجمالية بطول 5.0 أمتار أو 9.0 أمتار ويتطلب كابل تمديد متطابق ومستشعر Proximitor.

• كيف يؤثر ملف تعريف مادة العمود غير المطابق على عامل قياس الإخراج؟

  يؤدي استخدام معادن أخرى غير فولاذ AISI 4140 إلى تغيير استجابة النفاذية المغناطيسية، مما يؤدي إلى انحراف مقياس 7.87 فولت/مم ويتطلب إعادة معايرة الحلقة.

• هل يُسمح بتبديل توصيل المجس المحوري السريع أثناء تشغيل الشاشة؟

  نعم، فصل مكون المجس السلبي آمن للجهاز، على الرغم من أنه سيحول الشاشة على الفور إلى حالة خطأ "غير موافق".

• ما هو الحد الأدنى للخلوص المكاني المطلوب لمنع أخطاء التداخل الجانبي؟

  حافظ على نصف قطر واضح لا يقل عن 15 مم من المساحة غير الموصلة حول طرف المجس 8.0 مم لمنع مادة الغلاف من تشويه مجال التيار الدوامي.

• هل يؤثر تغير درجة الحرارة البيئية على السلامة الهيكلية الفيزيائية للطرف؟

  تم تصنيع الطرف من بوليفينيلين سلفايد (PPS) عالي الأداء المصمم لتحمل دورات درجة الحرارة من -52 درجة مئوية إلى +177 درجة مئوية دون انفكاك.

• ما هو الحد الأدنى لقيود نصف قطر الانحناء للكابل المحوري المدمج؟

  يجب أن يحافظ الكابل غير المصفح على نصف قطر انحناء لا يقل عن 25.4 مم (1.0 بوصة) لمنع تلف العازل الداخلي أو تحولات السعة.

• كيف يتم التحقق من المركز الدقيق لنطاق الجهد الخطي أثناء التركيب الميداني؟

  اضبط عمق المجس حتى تكون قراءة جهد الخرج DC في الوقت الفعلي على طرف Proximitor بالضبط -10 VDC، وهو ما يتوافق مع نقطة المنتصف للمنحدر الخطي.
