نظرة عامة على المنتج

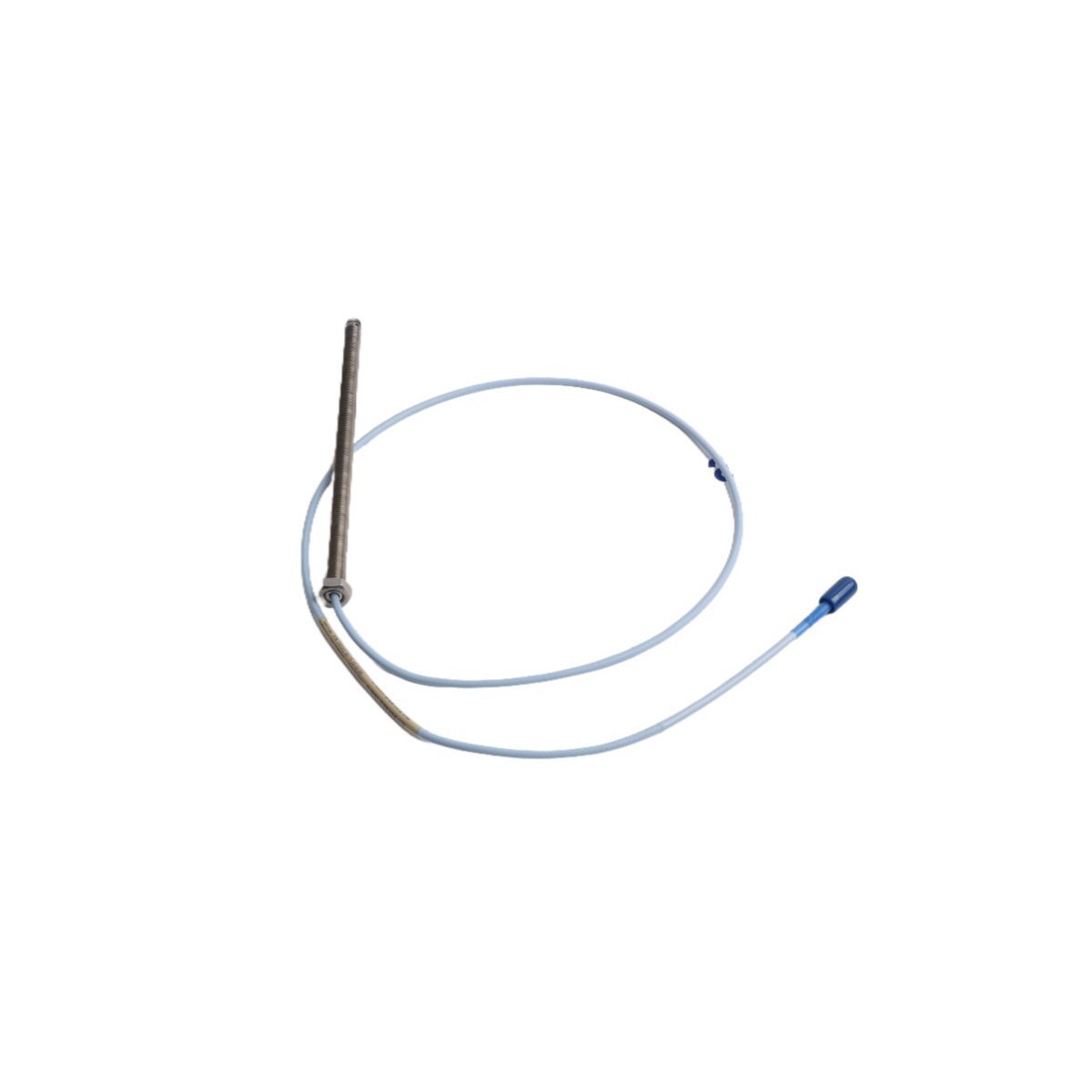

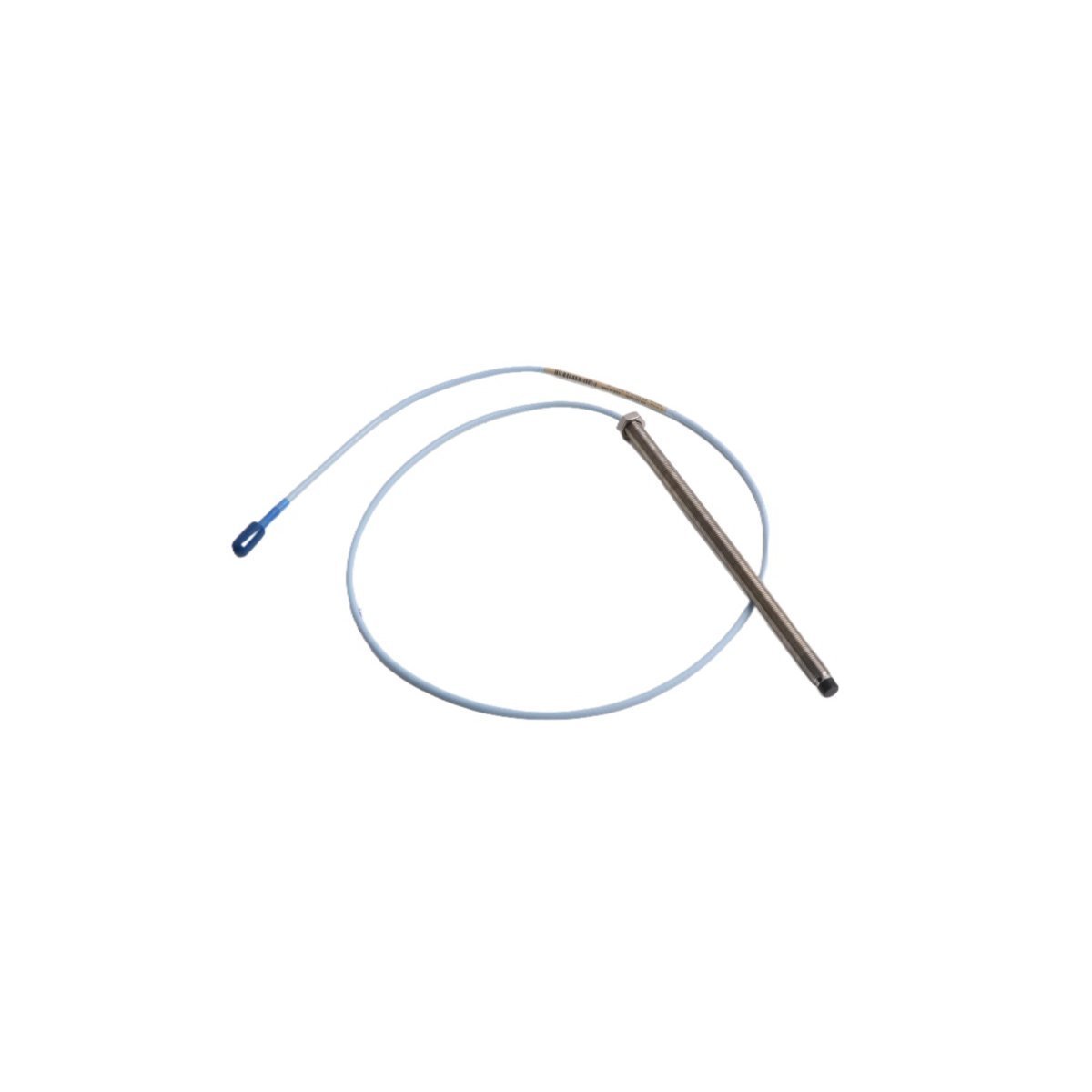

مجس التقارب Bently Nevada 330101-00-79-10-02-05 هو مجس عالي الأداء يعمل بالتيار الدوامي مقاس 8 مم ومصمم لمراقبة إزاحة العمود بدقة. كعنصر استشعار أساسي لنظام محول التقارب 3300 XL، يوفر هذا المجس قياسات بدون تلامس للاهتزاز والموضع المحوري في الآلات الدوارة الحيوية. يعمل عن طريق تحويل الفجوة المادية بين طرف المستشعر والهدف الموصل إلى إشارة كهربائية دقيقة، مما يتيح تشخيصًا فوريًا لحالة الماكينة.

تم تصميم هذا التكوين المحدد ليضمن الموثوقية في تطبيقات أجهزة الإشراف على التوربينات (TSI). وهو فعال بشكل خاص لمراقبة آلات المحامل ذات الغشاء السائل، مما يوفر بيانات مهمة لتحليل الاهتزازات الشعاعية، وتتبع الدفع المحوري، وقياسات مرجع طور المفتاح (Keyphasor). يضمن تصميمه المتين قدرته على تحمل درجات الحرارة المتقلبة والضغوط الميكانيكية الشائعة في محطات توليد الطاقة والبيئات الصناعية الثقيلة.

الخصائص التقنية الرئيسية

• توافق مع معيار API 670: يلتزم بالكامل بالمعايير الصناعية للتكوين الميكانيكي، النطاق الخطي، والاستقرار الحراري، مما يضمن بيانات عالية الدقة لأنظمة حماية الآلات.

• المطابقة العالمية للمكونات: يتميز بهندسة "المطابقة العالمية" لسلسلة 3300 XL، مما يسمح بتبادل المجسات، وكابلات التمديد، وأجهزة استشعار Proximitor دون الحاجة إلى معايرة يدوية.

• أمان اتصال فائق: مجهز بموصل محوري مصغر من نوع ClickLoc، يوفر وصلة كهربائية آمنة تقاوم الارتخاء تحت الاهتزاز مع تسهيل التركيب السريع.

• نطاق درجة حرارة واسع: قادر على العمل في الظروف الصناعية القاسية، مع نطاق أداء مصنف يتراوح من -51 درجة مئوية إلى +177 درجة مئوية.

• التوافق مع الإصدارات السابقة: يوفر تكاملاً سلساً مع مكونات المحول القديمة من سلسلة 3300 غير XL مقاس 5 مم و 8 مم، مما يوفر مسارًا فعالاً من حيث التكلفة لترقيات النظام.

• تصميم ميكانيكي محسن: يتميز بملف لولبي 3/8-24 UNF (غير مدرع) للتركيب القياسي، بالإضافة إلى كابل توصيل بطول 1 متر لتوجيه مرن إلى وصلات كابل التمديد.

المواصفات الفنية

• الشركة المصنعة: بنتلي نيفادا (بيكر هيوز)

• رقم الموديل: 330101-00-79-10-02-05

• سلسلة المنتج: 3300 XL 8 ملم

• قطر الطرف: 8 مم

• سن التثبيت: 3/8-24 UNF (بدون درع)

• طول كابل التوصيل: 1.0 متر (3.3 قدم)

• النطاق الخطي: 2.0 مم (80 ميل)

• درجة حرارة التشغيل: -51 درجة مئوية إلى +177 درجة مئوية

• نوع الموصل: محوري مصغر من نوع ClickLoc

• الوزن الصافي: 0.06 كجم

• رمز النظام المنسق (HS Code): 8537101190

• الأبعاد: 1.2 سم × 15 سم × 15 سم

• المنشأ: الولايات المتحدة الأمريكية

مجالات التطبيق الصناعي

• أجهزة الإشراف على التوربينات: مراقبة استقرار العمود الشعاعي والدفع المحوري في التوربينات البخارية والغازية.

• معالجة النفط والغاز: استشعار عالي الدقة للضواغط الطاردة المركزية، وموسعات التوربينات، والمضخات عالية الضغط.

• توليد الطاقة: توفير إشارات مرجعية للطور (Keyphasor) والكشف عن سرعة الدوران للحماية من السرعة الزائدة.

• مراقبة الحالة: توفير بيانات تناظرية عالية الدقة لرفوف Bently Nevada 3500 ومنصات الصيانة التنبؤية System 1.
