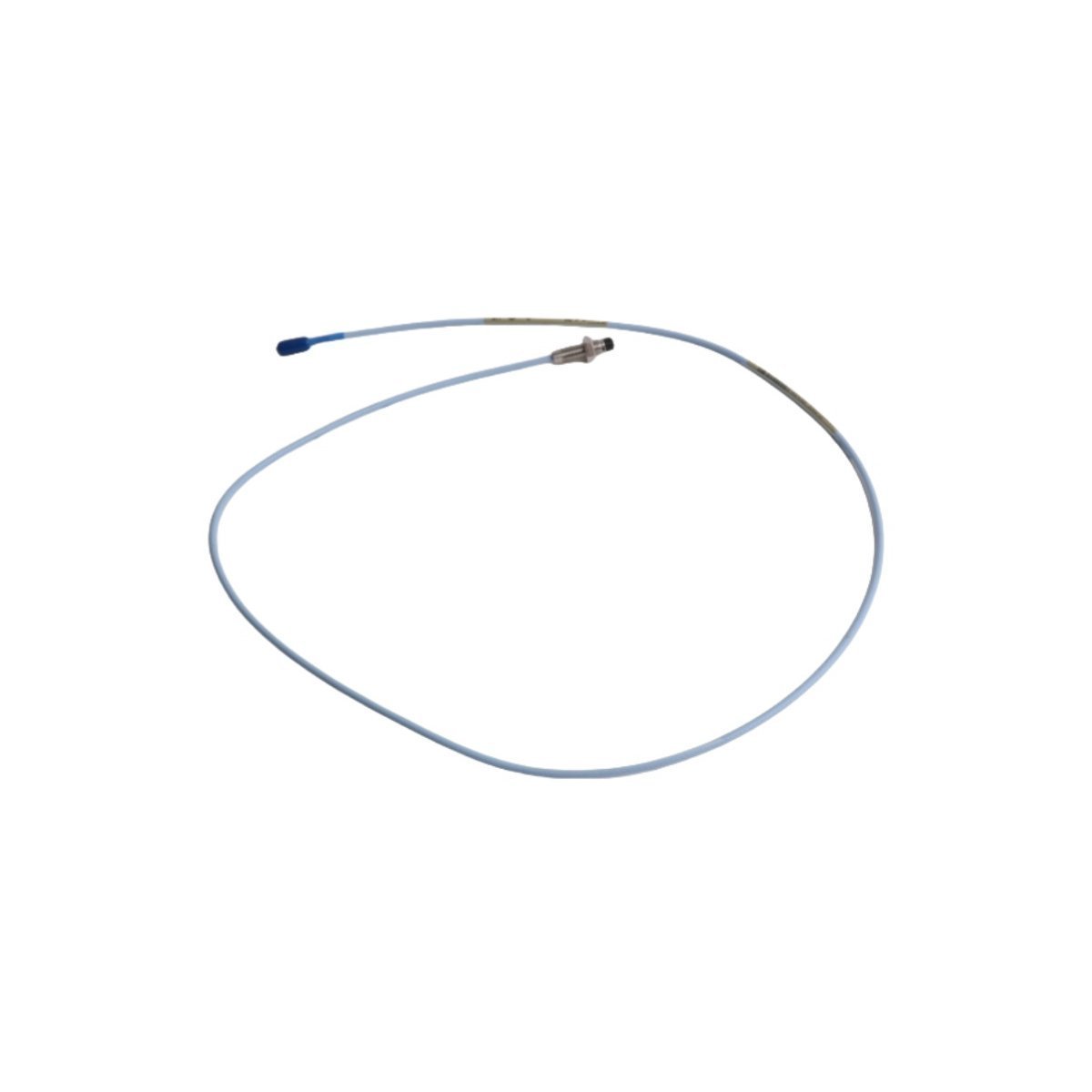

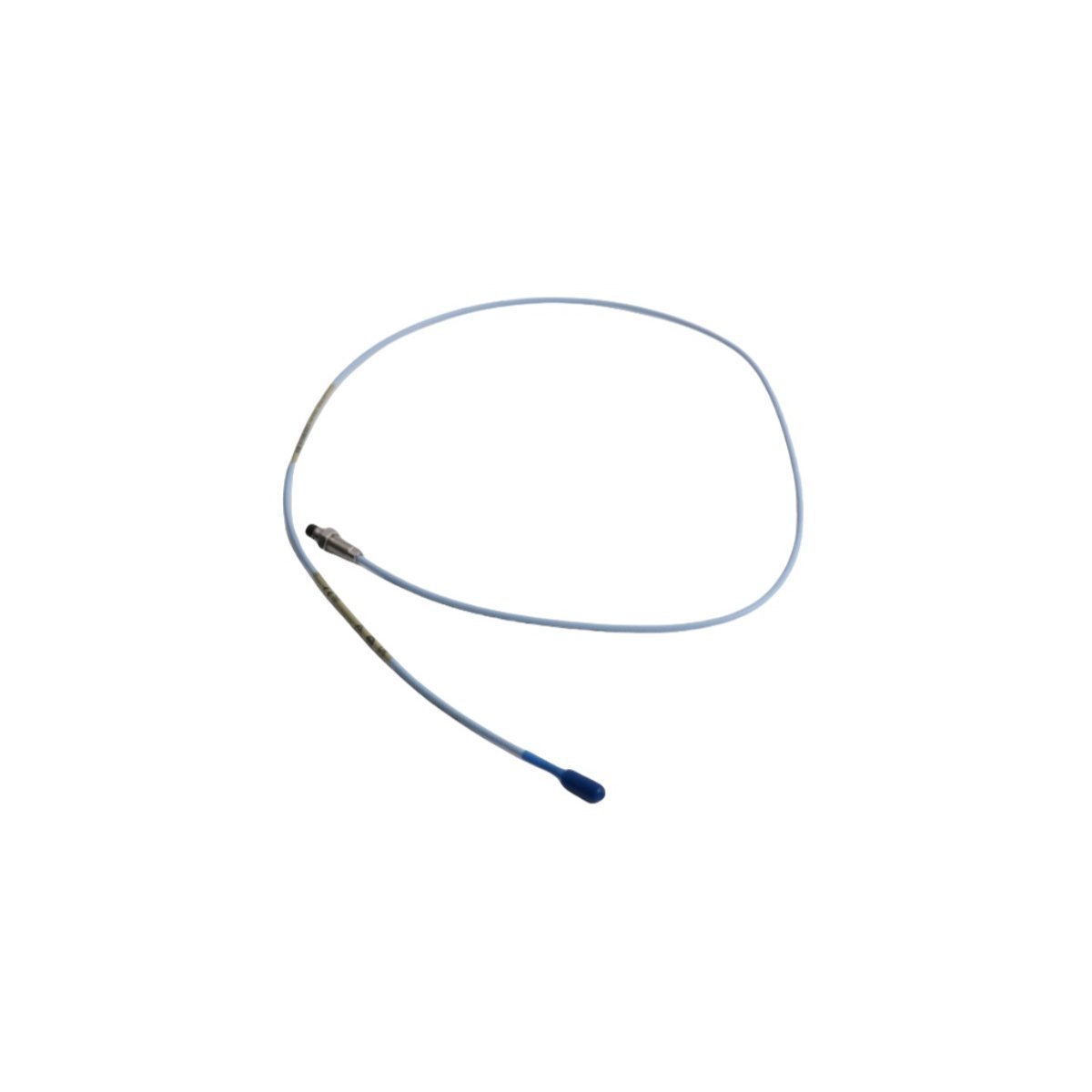

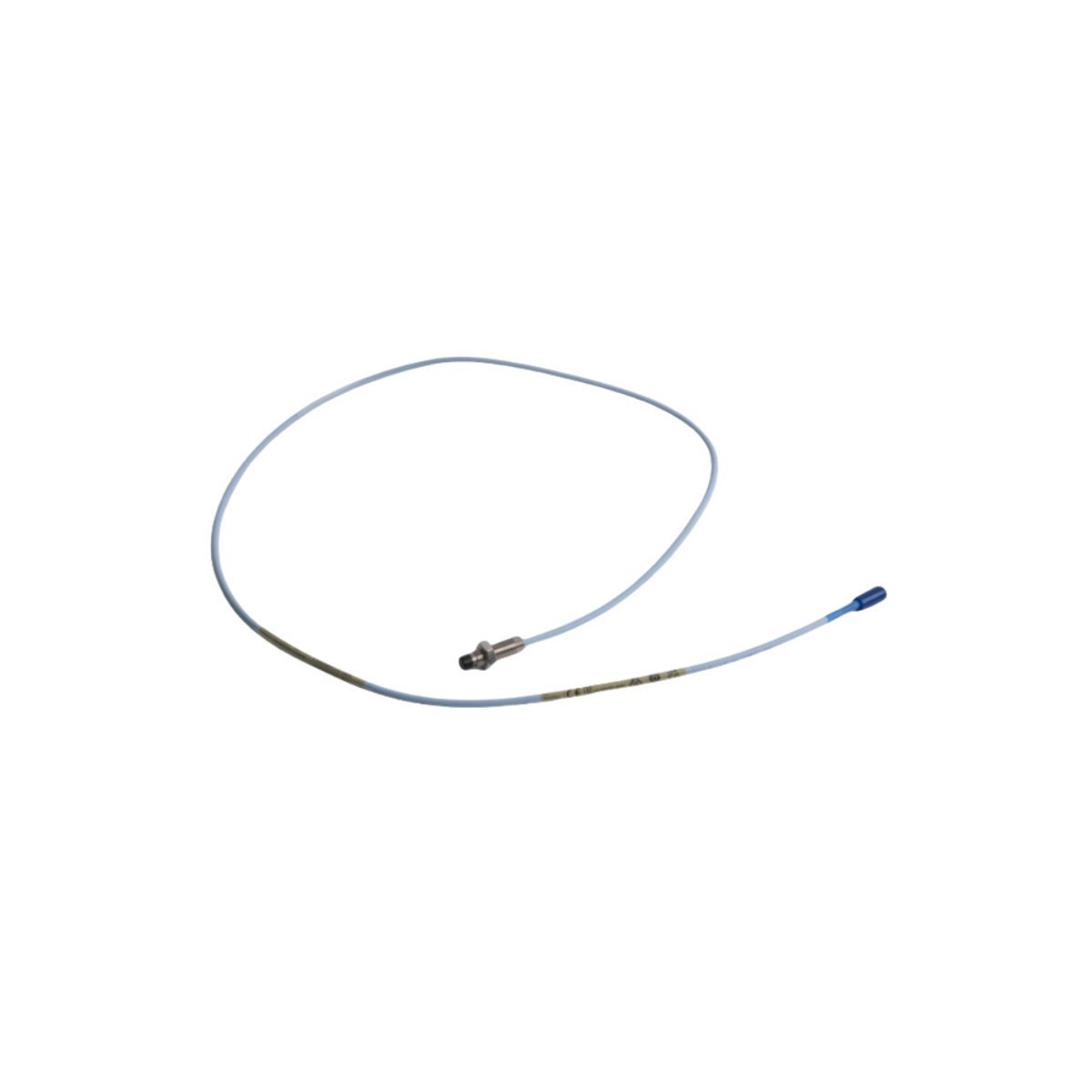

يعمل Bently Nevada 330101-00-78-15-02-05، والمُدرج أيضًا باسم المجسات التقاربية 330101، كمكون أجهزة مخصص لقياس إزاحة العمود والاهتزازات دون تلامس ضمن شبكات حماية ماكينات مستشعر التقارب 3300 XL 8 مم. يستفيد الجهاز من طاقة التردد اللاسلكي المنبعثة من الطرف لاكتشاف الفجوات المجهرية بالنسبة للأهداف الدوارة، ويُخرج حلقة جهد تماثلي عالية الدقة إلى وحدات مراقبة الاهتزازات.

مصفوفة تكوين رمز الخيار

• 330101: مجس تقارب 3300 XL 8 مم، خيط 3/8-24 UNF، مع درع

• -00: خيار الطول غير الملولب (0.0 بوصة)

• -78: خيار طول الهيكل الإجمالي (7.8 بوصة)

• -15: خيار الطول الكلي (1.5 متر / 4.9 قدم)

• -02: خيار الموصل (موصل ClickLoc محوري مصغر مع واقي موصل)

• -05: خيار موافقة الوكالة (شهادات متعددة للمناطق الخطرة بما في ذلك ATEX و IECEx و CSA)

المواصفات الفيزيائية والكهربائية الأساسية

ديناميكية الدوار والتحقق من جهد الفجوة

تعتمد الحلقة الميكانيكية على معايرة مجس تيار دوامي دقيقة لتحويل قرب الهدف إلى إشارة كهربائية خطية دون تأخير هيكلي. يتطلب المعايرة التشغيلية التحقق الدقيق من جهد الفجوة الذي يستهدف خط أساس اسمي -10 فولت تيار مستمر، مما يضع المكون المادي في المنتصف تمامًا من ممر القياس الخطي البالغ 80 ميل. في التركيبات متعددة المجسات التي تتتبع ديناميكية دوار معقدة، يتطلب قمع التداخل المحافظة على مسافة لا تقل عن 40 مم بين الأطراف المتجاورة المتوازية. يؤدي عدم استيفاء هذا الحد الهندسي المكاني إلى تداخل مغناطيسي متقاطع، مما يشوه أشكال الموجة التشخيصية في الوقت الفعلي على رف المراقبة الرئيسي.

قائمة مكونات العبوة

• 1 × مجس تقارب Bently Nevada 330101-00-78-15-02-05 مصفح

• 1 × غلاف واقي موصل محوري من المصنع

• 2 × صواميل سداسية من الفولاذ المقاوم للصدأ 3/8-24 UNF

• 1 × شهادة تتبع ومعايرة مراقبة الجودة

إجراءات التركيب الهيكلي

يتطلب النشر الميكانيكي محاذاة ميكانيكية دقيقة لحماية الطرف 8 مم من التلامس مع وجه الهدف.

1. اربط المجس في كتلة الدعامة فوق مسار العمود، مع تتبع العمق الهيكلي لأخذ تخصيص الهيكل البالغ 7.8 بوصة في الاعتبار.

2. وصل فولتميتر رقمي عبر طرفي Prox OUT و COM في وحدة Proximitor المقابلة. اضبط عمق المجس حتى تكون قراءة الإشارة -10.0 فولت تيار مستمر.

3. ثبّت الموضع المادي باستخدام صواميل الضبط السداسية المرفقة، مع تطبيق عزم لا يتجاوز 4.5 نيوتن متر (40 رطل بوصة) لتجنب تشقق الخيوط الداخلية.

4. وجه الغلاف الواقي الممتد بطول 1.5 متر عبر قناة الهيكل. تأكد من عزل الدرع الخارجي عن كابلات الجهد العالي لتقليل ضوضاء الخط الاستقرائية.

هندسة اللوجستيات والشحن

وقت التسليم: 2-7 أيام عند الانتهاء من الدفع، يتم التوجيه عبر شركات النقل المتخصصة بما في ذلك DHL و FEDEX و UPS. يفرض بروتوكول الإرسال تغليفًا صناعيًا سميكًا مضادًا للكهرباء الساكنة ملفوفًا بحواجز تأثير من البولي إيثيلين عالي الكثافة لحجب التفريغ الكهروستاتيكي والإجهاد الميكانيكي أثناء التوزيع العالمي.

الأسئلة الشائعة حول الأداء الفني

س: ما هو تكوين كابل التمديد المطلوب لمجس بطول إجمالي 1.5 متر؟

ج: يحتوي 330101-00-78-15-02-05 على طول مدمج يبلغ 1.5 متر. لتكوين نظام معاير بطول 5.0 أمتار، يجب إقرانه بكابل تمديد بطول 3.5 متر. لنظام بطول 9.0 أمتار، يتطلب كابل تمديد بطول 7.5 متر. يؤدي خلط أطوال الكابلات غير المتطابقة إلى المساس بدقة عامل المقياس 200 ملي فولت/ميل.

س: هل يمكن تبديل طرف ClickLoc المحوري بسرعة أثناء تشغيل الماكينة؟

ج: نعم. المجس هو تجميع تحريضي سلبي تمامًا لا يحمل أي منطق رقمي نشط. لا يؤدي فصل أو توصيل الوصلة المحورية أثناء نشاط الرف 3500 إلى إتلاف الأجهزة، على الرغم من أنه سيؤدي على الفور إلى إطلاق تنبيه قناة "غير موافق" داخل نظام السلامة.

س: كيف تؤثر خشونة سطح الهدف على حدود المعايرة؟

ج: تؤدي عيوب السطح إلى اهتزاز زائف يُعرف باسم الاهتزاز الكهربائي والميكانيكي. يجب صقل المنطقة المستهدفة المرصودة على العمود إلى درجة خشونة أقل من 0.8 ميكرومتر (32 ميكروبوصة) جذر متوسط مربع. يؤدي تجاوز هذا الحد إلى تدهور معايرة مجس التيار الدوامي ويسبب قراءات اهتزاز خاطئة.
