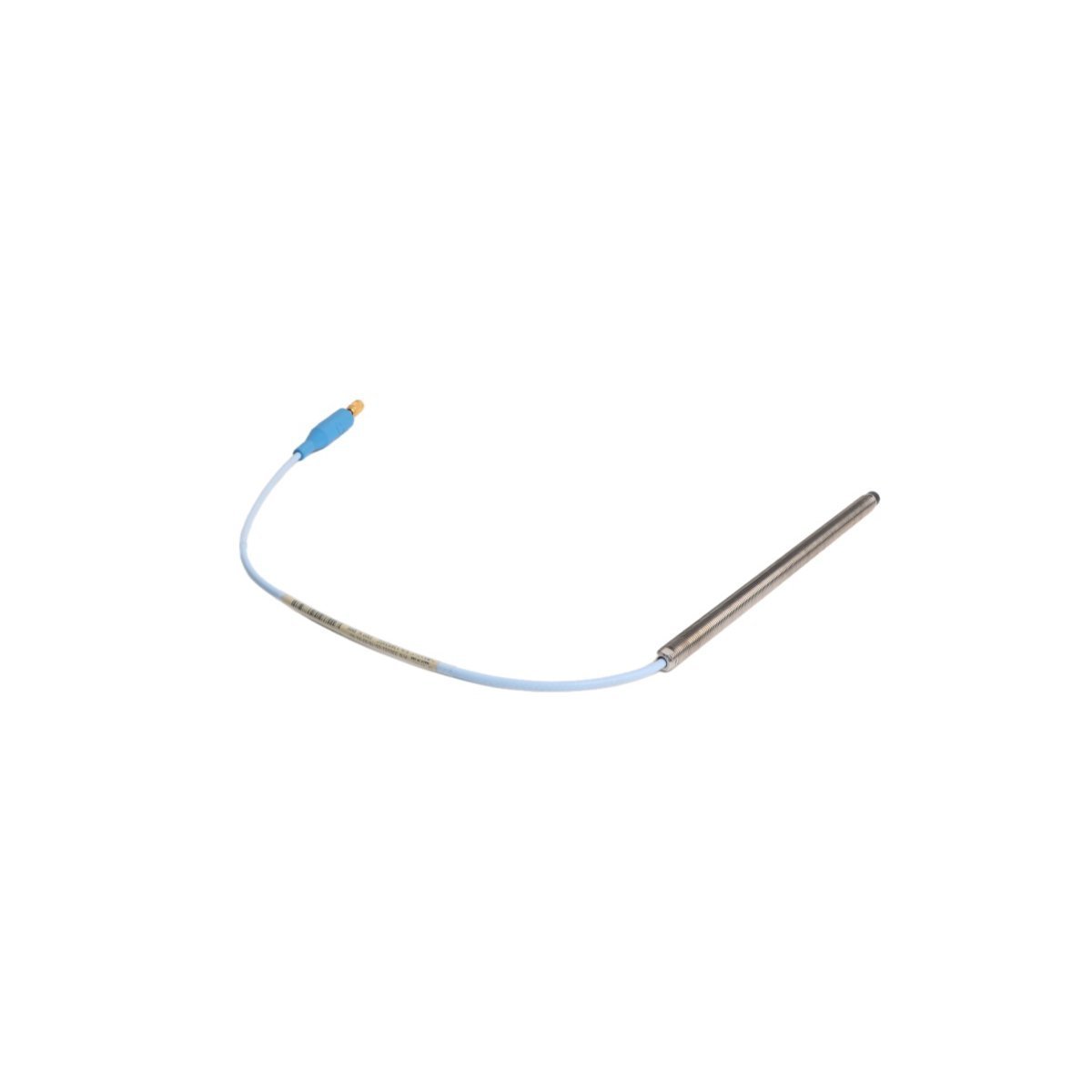

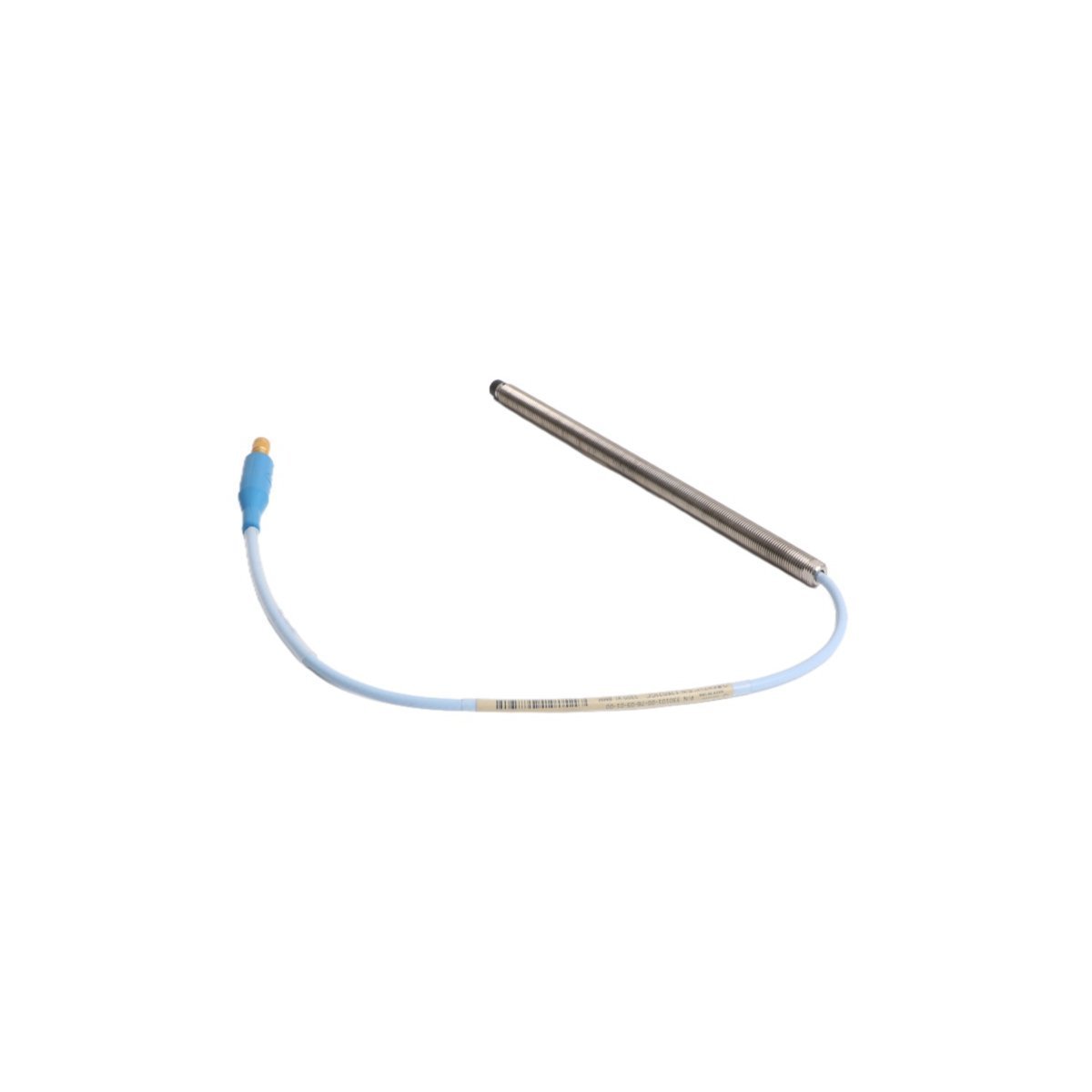

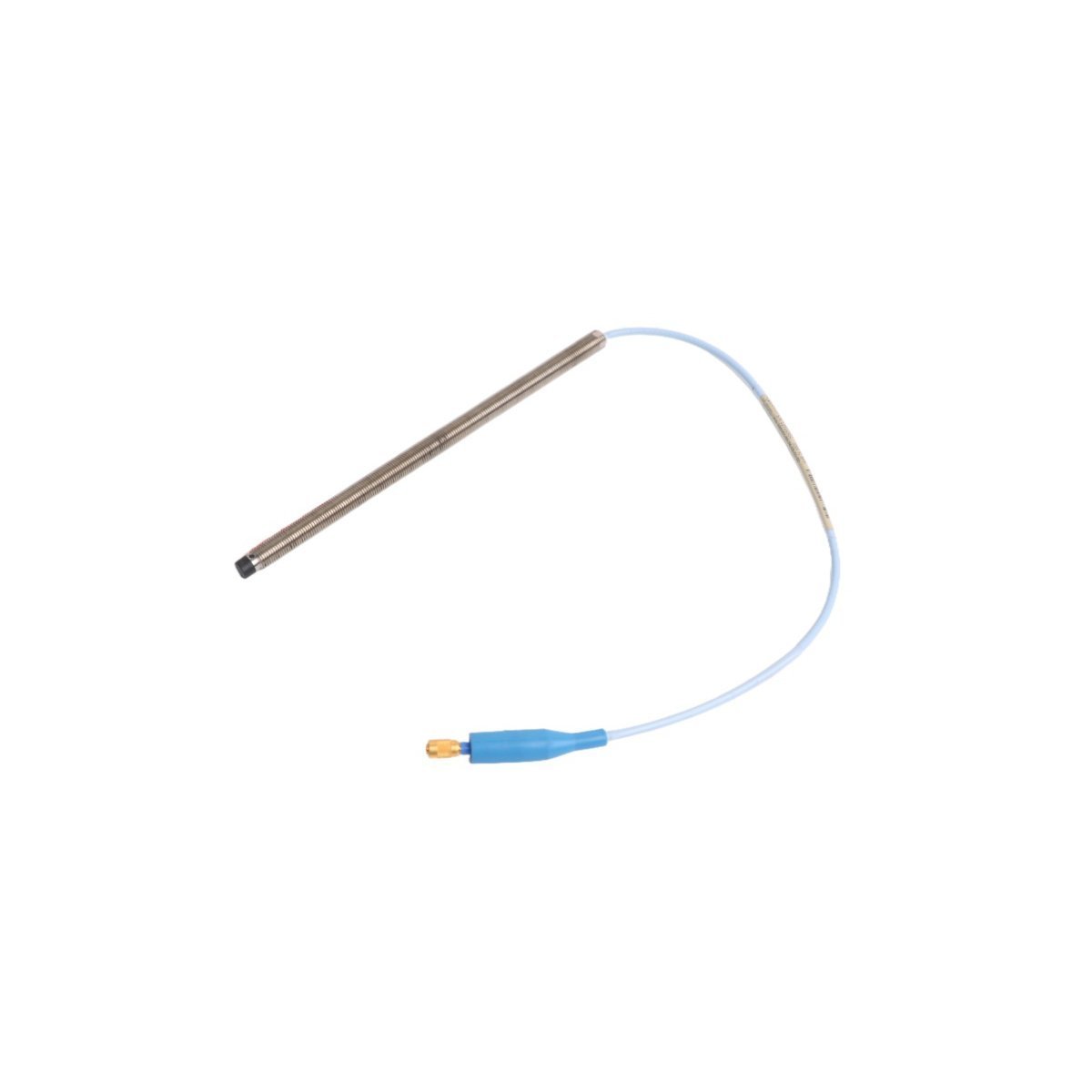

يعمل Bently Nevada 330101-00-77-15-12-05، والمفهرس أيضًا باسم مجسات التقارب 330101، كمكون جهاز مخصص لقياس الاهتزاز والإزاحة بدون تلامس ضمن منصات سلسلة 3300 XL 8 mm.

مواصفات الجهاز

قياس مسبار التيار الدوامي وتحليل ديناميكيات الدوار

يستخدم المستشعر حقولًا مغناطيسية راديوية عالية التردد لإجراء تحديد المسافة بدون تلامس عبر قياس مسبار التيار الدوامي الدقيق. أثناء تشغيل الميدان، يجب إجراء التحقق الصارم من جهد الفجوة (أهداف -10 VDC) في المركز المادي للنطاق الخطي لتحقيق الاستقرار في حلقة حساسية المستشعر. يضمن التحديد الدقيق سلامة الإشارات الديناميكية الخام التي تتتبع ديناميكيات الدوار عالية السرعة تحت أحمال التشغيل الكاملة، بينما توفر بروتوكولات المحاذاة الهندسية قمعًا للتداخل بين أزواج مكونات X-Y المتعامدة المعبأة بإحكام.

الاستفسارات والأسئلة الفنية

س: هل تسمح الواجهة الكهربائية للمسبار بالفصل المباشر أو التبديل السريع؟

ج: لا توجد دائرة أمان فصل نشطة مضمنة داخل الجزء الكابلي. يجب إزالة الطاقة تمامًا عن واجهة حامل الأدوات المرتبطة أو وحدة السائق قبل فك الاتصال المحوري لمنع الحمل الزائد لتتبع الإشارة أو تلف الدائرة العابرة.

س: كيف تؤثر اختلافات طول كابل الحلقة الكلي على معايرة التيار الدوامي؟

ج: يتم تصنيع مجموعة المسبار بمعلمات مقاومة داخلية محددة. ستؤدي الانحرافات عن الطول الكلي المقدر للنظام (على سبيل المثال، تكوينات نظام 5.0 متر أو 9.0 متر) إلى تشويه قياس مسبار التيار الدوامي في المصنع، مما يؤدي إلى أخطاء في القياس.

س: ما هي معايير العزل التي تنطبق على موصلات الرابط المحوري؟

ج: يجب عزل الأسطوانة المعدنية الخارجية للموصل المحوري المصغر تمامًا عن إطار الماكينة. سيؤدي التلامس مع الأرض أو هيكل الماكينة إلى حدوث حلقات أرضية، مما يشوه إشارة الإخراج القياسية.

إرشادات التثبيت في الموقع

• محاذاة التركيب: تجنب زيادة شد مجموعة الخيوط أثناء تركيب الغلاف لحماية هيكل الطرف 8 مم من الانفصال الميكانيكي الداخلي أو التشقق.

• إعداد المركز الكهربائي: استخدم مقياس متعدد رقمي معاير للتحقق من صحة جهد الفجوة (أهداف -10 VDC) قبل إحكام ربط صواميل التثبيت الأساسية.

• العزل المحوري: أغلق وصلات موصل الكابل الميداني المجمعة داخل أكمام عازلة متخصصة لمنع مسارات التأريض الهيكلي العرضية.

• نشر القناة: وجه كابلات محول الطاقة ذات الجهد المنخفض عبر مسارات قنوات صلبة مخصصة ومعزولة لحماية إشارة التقارب من حقول آلات المصنع عالية الطاقة.

نطاق شراء المعدات

• 1 × مسبار تقارب Bently Nevada 330101-00-77-15-12-05

• 1 × حزمة أجهزة صواميل التثبيت

• 1 × غطاء واقي موصل محوري

بروتوكول اللوجستيات والإرسال

وقت التسليم: 2-7 أيام عند الانتهاء من الدفع، مع إرسال الأولوية العالمية عبر DHL/FEDEX/UPS. تستخدم جميع الشحنات مصفوفات تعبئة صناعية محكمة الإغلاق ومضادة للكهرباء الساكنة مع تصميمات تبطين داخلية مناسبة لضمان الحماية الميكانيكية والكهربائية للملف الحثي أثناء النقل.
