نظرة عامة على المنتج

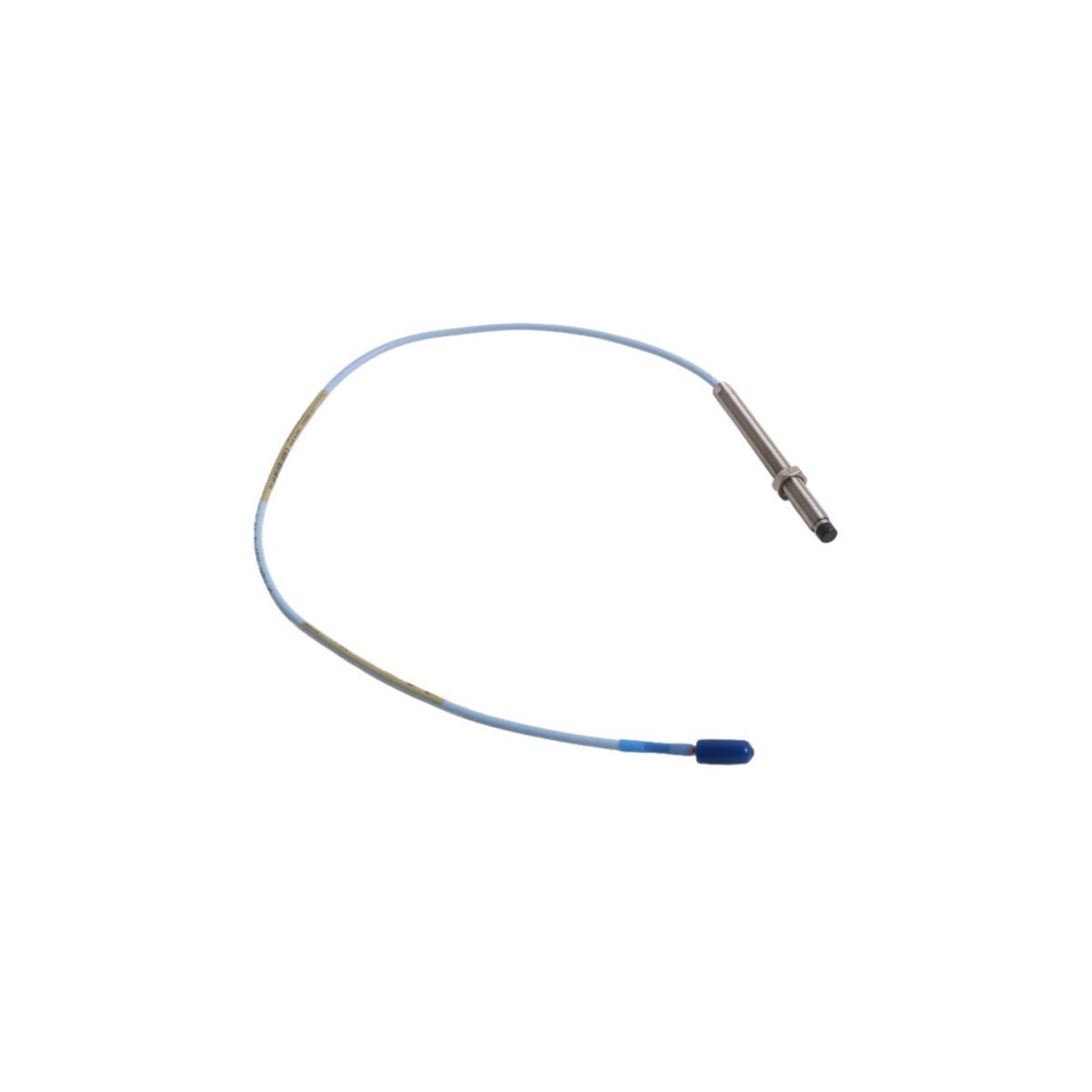

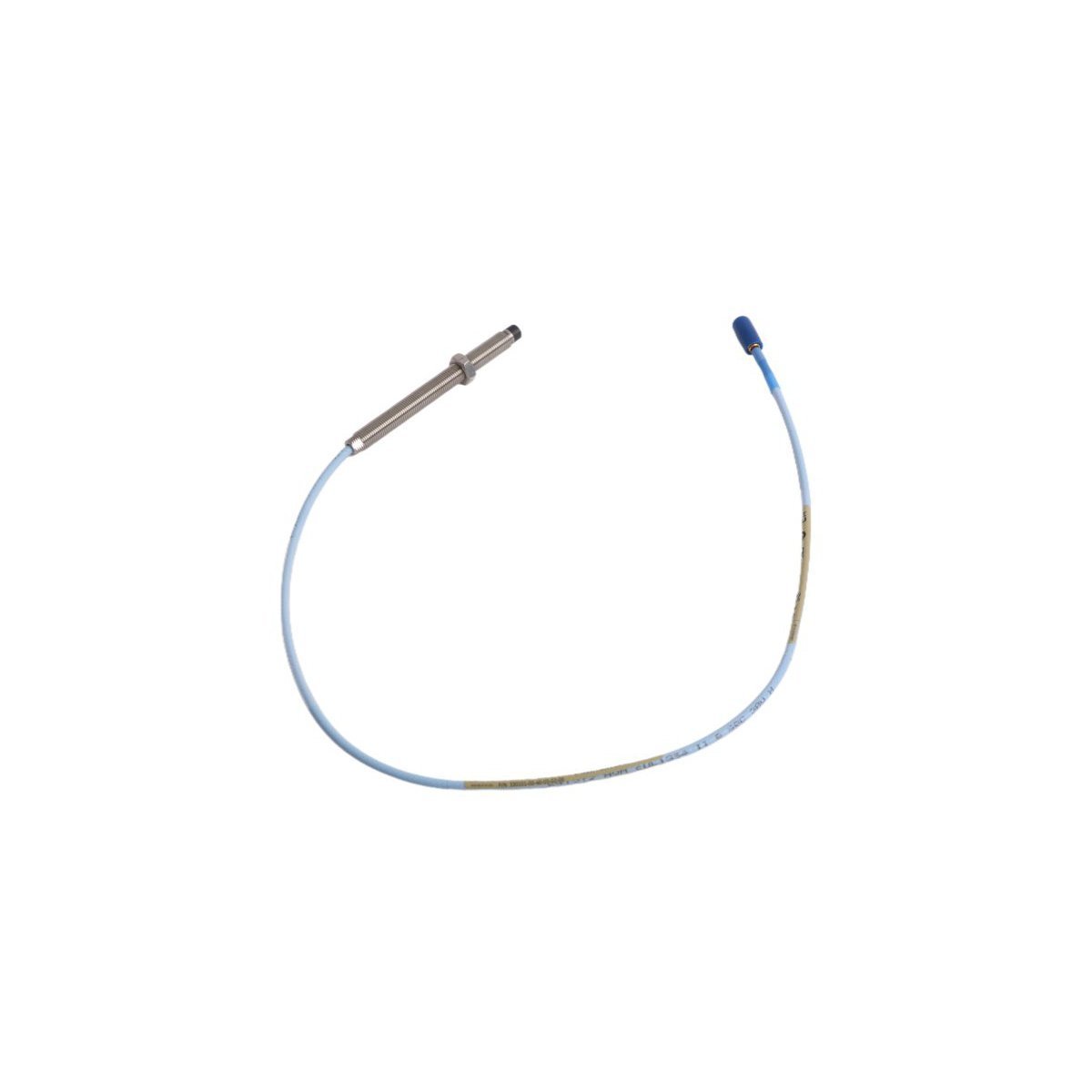

مجس التقارب Bently Nevada 330101-00-45-05-01-00 هو مسبار تقارب دوامي بقطر 8 مم، يعمل كعنصر استشعار حيوي لسلسلة 3300 XL. تم تصميم هذا المحول غير المتصل لمراقبة اهتزاز العمود والموضع المحوري في الآلات الدوارة عالية السرعة. من خلال قياس الفجوة المادية بين طرف المسبار والهدف الموصل، يسهل مراقبة استقرار العمود الشعاعي، وموضع الدفع، وإشارات مرجع الطور (Keyphasor).

يتميز هذا التكوين المحدد بطول هيكل ممتد يبلغ 4.5 بوصات وسن 3/8-24 UNF، مما يجعله مثاليًا لتركيبات المنافذ العميقة حيث لا يمكن لمسبار الطول القياسي الوصول إلى السطح المستهدف. إنه مكون أساسي في أجهزة الإشراف على التوربينات (TSI)، ويستخدم على نطاق واسع في توليد الطاقة، وقطاعات النفط والغاز، والبتروكيماويات لحماية أصول المحامل الزيتية مثل التوربينات والضواغط.

الخصائص التقنية والأداء

• تصميم طويل المدى: يتميز بطول هيكل يبلغ 4.5 بوصات (حوالي 114 ملم) لمتطلبات التركيب المتخصصة في أغلفة الآلات ذات الجدران السميكة.

• اتصال ClickLoc مصغر: مجهز بموصل ClickLoc متحد المحور مصغر مطلي بالذهب على كابل بطول 0.5 متر، مما يضمن وصلة كهربائية آمنة ومقاومة للاهتزاز لا تتطلب أدوات خاصة للتجميع.

• نقل إشارة عالي التكامل: مصمم بسعة نموذجية تبلغ 69.9 بيكو فاراد/متر، مما يضمن نقل إشارة الإزاحة بدقة إلى مستشعر Proximitor بأقل تداخل.

• تصميم متطابق عالمي: قابل للتبديل بالكامل مع مكونات نظام 3300 XL الأخرى، مما يلغي الحاجة إلى مطابقة المكونات الفردية أو معايرة المختبر أثناء الاستبدال في الموقع.

• حماية متقدمة: عند إقرانه مع Proximitor 3300 XL، يوفر النظام مناعة استثنائية ضد التداخل اللاسلكي (RFI) والتداخل الكهرومغناطيسي (EMI).

• واجهة ميكانيكية قوية: يتيح الهيكل الملولب 3/8-24 UNF تعديلات دقيقة للفجوة، بينما يضمن حماية الموصل المرفقة موثوقية طويلة الأمد في البيئات الصناعية الزيتية أو الرطبة.

المواصفات الفنية

• الشركة المصنعة: Bently Nevada (باكر هيوز)

• رقم الموديل: 330101-00-45-05-01-00

• سلسلة المنتج: 3300 XL 8 مم

• قطر الطرف: 8 مم

• سن التركيب: 3/8-24 UNF

• طول الهيكل: 4.5 بوصات

• طول كابل المسبار: 0.5 متر (1.6 قدم)

• النطاق الخطي: 2.0 مم (80 ميل)

• درجة حرارة التشغيل: -51 درجة مئوية إلى +177 درجة مئوية

• الوزن الصافي: 0.06 كجم

• المنشأ: الولايات المتحدة الأمريكية

مجالات التطبيق الصناعي

• التوربينات البخارية والغازية: مراقبة التمدد المحوري واهتزاز العمود الشعاعي لحماية الآلات.

• ضواغط الطرد المركزي: استشعار مستمر لصحة محمل الدفع واستقرار الدوار.

• مضخات الضغط العالي: تحليل الاهتزاز الحاسم لمعدات معالجة السوائل الحيوية.

• الصيانة القائمة على الحالة: توفير تدفقات بيانات عالية الدقة لرفوف Bently Nevada 3500 وبرنامج التشخيص System 1.
