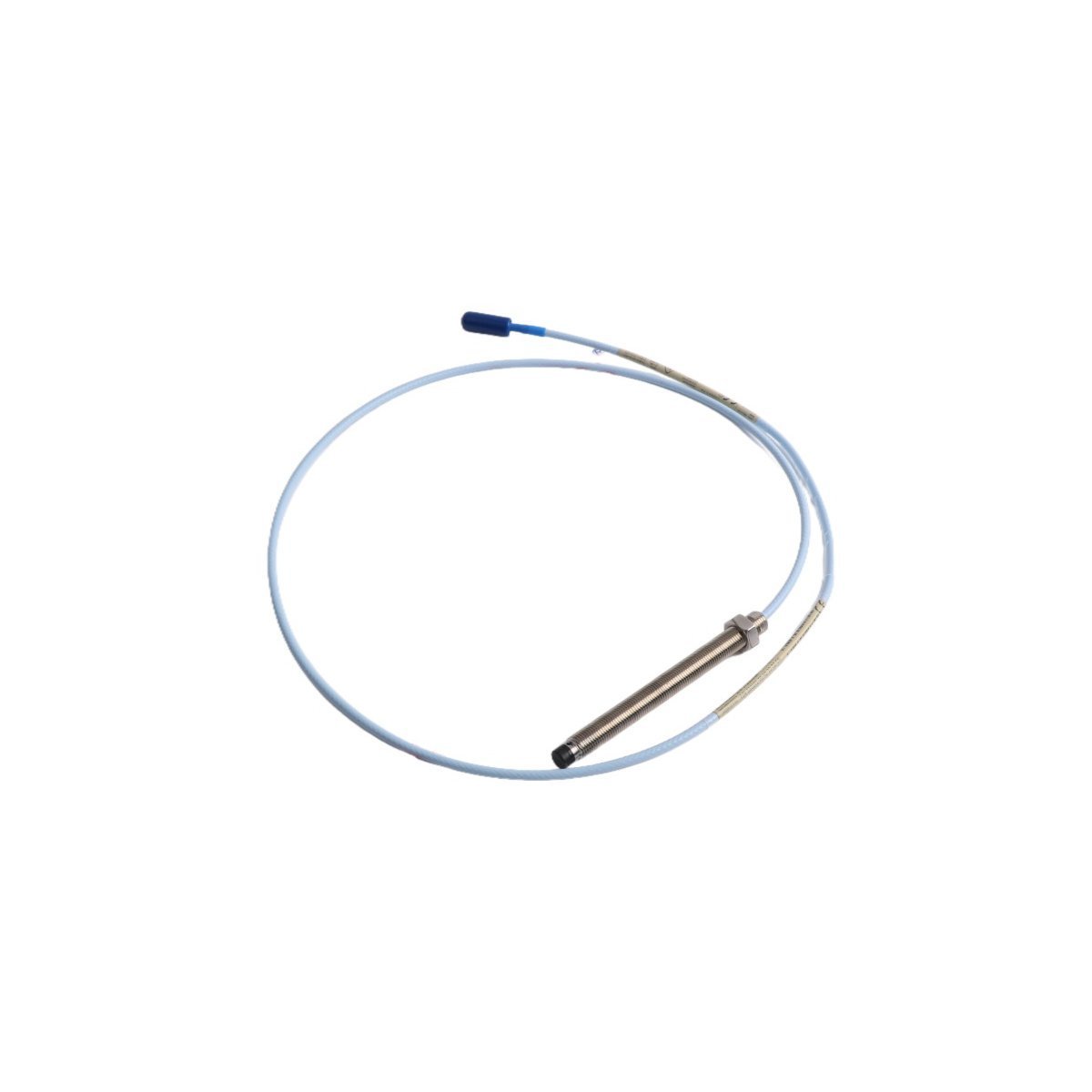

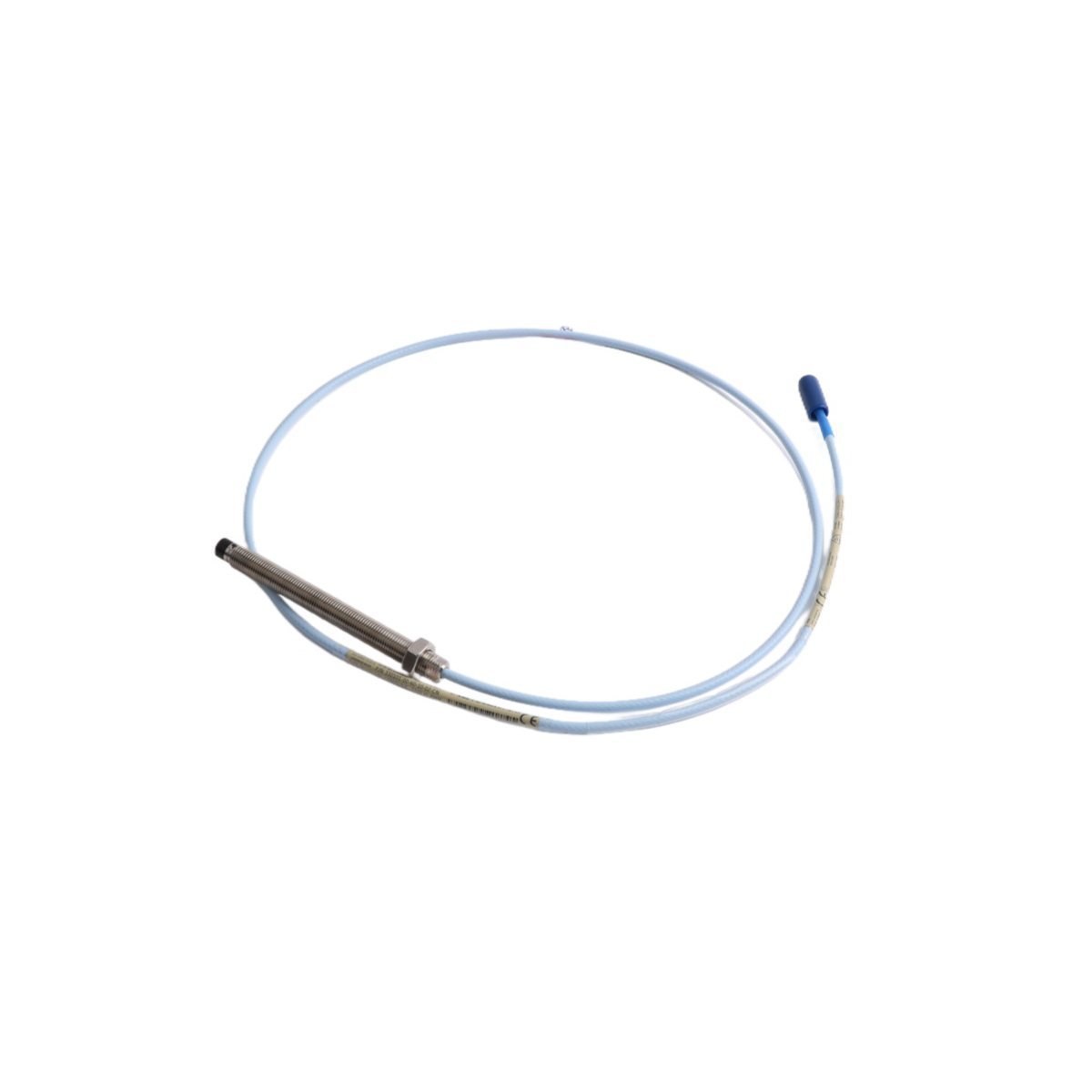

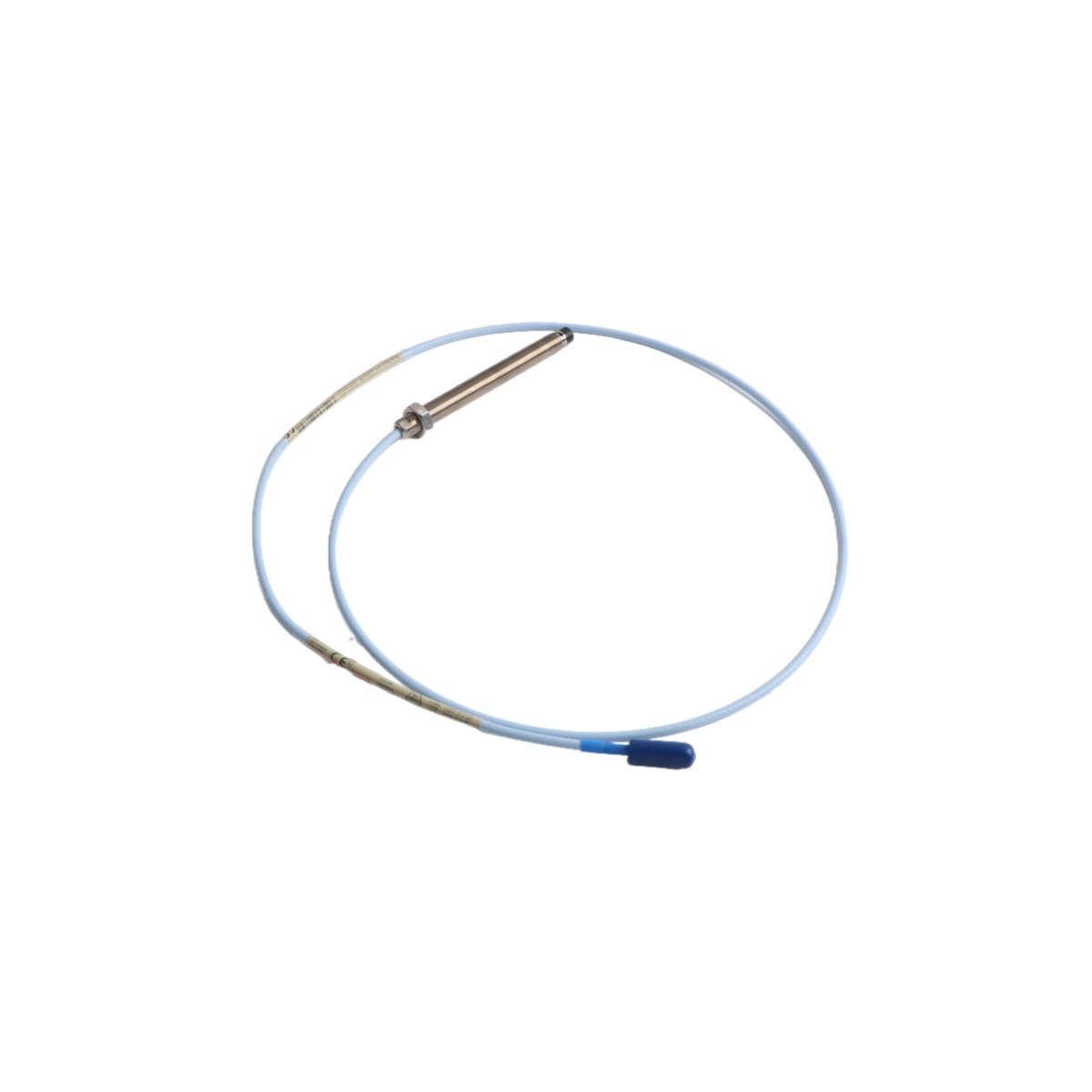

تم تكوينه لمراقبة الإزاحة غير التلامسية في أنظمة حماية الماكينات 3500، يوفر Bently Nevada 330101-00-40-20-12-05 (مجس التقارب 330101) تنفيذًا ماديًا/كهربائيًا مباشرًا. يحول المكون المسافة النسبية بين طرف المجس وهدف معدني إلى إشارة جهد تناظرية متناسبة. يتم توجيه هذا الخرج الكهربائي إلى مستشعر Proximitor خارجي، مما يتيح تقييمًا عالي التردد لاهتزاز العمود والموضع المحوري وديناميكيات الدوار.

مصفوفة تكوين النموذج

• 330101: مجس تقارب 3300 XL 8 مم (خيط UNF 3/8-24، غير مدرع)
• -00: خيار الطول غير المسنن (0.0 بوصة من غلاف المجس غير المسنن)
• -40: خيار الطول الإجمالي للعلبة (4.0 بوصات من الطول الإجمالي للعلبة الملولبة)
• -20: خيار الطول الإجمالي (2.0 متر الطول الإجمالي للنظام)
• -12: خيار الموصل (موصل Click-Loc محوري مصغر مع حاجز سائل)
• -05: خيار موافقة الوكالة (شهادات أمان جوهرية دولية متعددة)

المواصفات الفنية للأجهزة

ديناميكيات الدوار ودقة التيار الدوامي

يعتمد أداء نظام 3300 XL على قياس دقيق لمجس التيار الدوامي لضمان بقاء بيانات الاهتزاز ممثلة لصحة الماكينة. خلال مرحلة الإعداد، يتم إجراء التحقق من جهد الفجوة لتحقيق هدف -10 فولت تيار مستمر في نقطة المنتصف للنطاق التشغيلي الخطي. هذا يضمن أن تأرجح الإشارة يتمحور ضمن نطاق إدخال وحدة المراقبة. بالإضافة إلى ذلك، يجب على فنيي الميدان إعطاء الأولوية لقمع التداخل عن طريق الحفاظ على فصل كافٍ بين أطراف المجس، مما يمنع مجالات الإثارة لأجهزة الاستشعار المجاورة من تشويه قياسات زاوية الطور والسعة.

محتويات الطلب والشحن

• المكونات الأساسية: مجس تقارب واحد (1) 330101-00-40-20-12-05.
• المكونات الميكانيكية: صامولتان قفل (2) 3/8-24 UNF-2A.
• ملحقات بيئية: غلاف واقي للموصل من السيليكون (1).
• وثائق الامتثال: ورقة معايرة وشهادة مصنعية (1).

إرشادات التركيب الميداني

• تعشيق الخيط: تأكد من تعشيق ما لا يقل عن خمس (5) لفات كاملة للخيط في كتيفة التركيب لتأمين وضع المجس تحت الاهتزاز.
• إعداد الفجوة: تحقق من الفجوة الساكنة باستخدام مقياس سمك لضمان عدم ملامسة طرف المجس للعمود أثناء التمدد الحراري للدوار أو الانحراف الميكانيكي العابر.
• إدارة الكابلات: قم بتثبيت الكابل المحوري على عضو هيكلي ثابت على فترات متكررة لتقليل اهتزاز الكابل ومنع إجهاد الموصل.
• تأريض الدرع: قم بتأريض الدرع المحوري في نقطة واحدة فقط - طرف رف الشاشة - لمنع الحلقات الأرضية التي تدخل ضوضاء كهربائية في سلسلة الإشارة.

النقل والخدمات اللوجستية

• وقت التسليم: 2-7 أيام عند الانتهاء من الدفع.
• الشحن: يتم الشحن عبر DHL أو FEDEX أو UPS.
• الحماية: يتم تأمين المكونات في عبوات صناعية مضادة للكهرباء الساكنة ومواد عالية الامتصاص للصدمات.

الأسئلة الشائعة الفنية

• ما هي نتيجة تجاوز النطاق الخطي 2.0 مم؟

  يتسبب تجاوز النطاق في انحراف الإشارة عن الميل الخطي 7.87 فولت/مم، مما يؤدي إلى تشوه أشكال موجات الاهتزاز وقياس غير دقيق للسعة.

• هل مجس 330101 متوافق مع كابلات التمديد 3300 8 مم القديمة؟

  لا، يتطلب نظام 3300 XL مكونات متطابقة للحفاظ على مقاومة النظام وسلامة الإشارة. خلطه مع السلاسل القديمة ينتهك معايير المعايرة.

• ما الذي يحدد حالة "NOT OK" في نظام المراقبة 3500؟

  تحدث حالة "NOT OK" عندما ينخفض جهد Proximitor إلى أقل من -1 فولت تيار مستمر أو يرتفع فوق -21 فولت تيار مستمر، مما يشير إلى دائرة مفتوحة أو دائرة قصر أو فشل المجس.

• هل يؤثر طول كابل المجس على إشارة Proximitor؟

  نعم، تم معايرة النظام لأطوال إجمالية محددة. يؤدي تغيير طول الكابل دون إعادة معايرة النظام المقابلة إلى أخطاء قياس غير مقبولة.

• كيف يتم اكتشاف تلف طرف المجس أثناء التشغيل؟

  يؤدي تلف الطرف إلى تغيير تردد الرنين للملف، والذي يكتشفه Proximitor كانحراف في جهد التحيز، مما يؤدي إلى خطأ في القناة.

• هل يمكن تركيب المجس في غلاف غير معدني؟

  يتطلب المجس دعامة موصلة ليعمل؛ إذا تم التركيب في مادة غير معدنية، يجب استخدام إدخال أو غلاف معدني لتوفير مسار التيار الدوامي الصحيح.

• هل من الممكن معايرة المجس ميدانيًا لمواد العمود المختلفة؟

  قياس 7.87 فولت/مم خاص بصلب AISI 4140. تتطلب المعايرة للمعادن المختلفة منحنى تحقق متعدد النقاط وتعديلات كسب نظام متخصصة.

• ما هو الغرض من واقي موصل السيليكون؟

  يمنع الواقي زيت الماكينة الموصل أو الماء من ربط نقاط تلامس الموصل المحوري، مما قد يؤدي بخلاف ذلك إلى توهين الإشارة أو عدم استقرار النظام.
